Когда ваша гидравлическая система начинает давать сбои, виновником часто является изношенный распределительный клапан. Если вы работаете с оборудованием Bosch Rexroth, вы, вероятно, когда-нибудь сталкивались с серией 4WE6. Эти клапаны являются «рабочими лошадками» в промышленной гидравлике, но они не вечны. Понимание того, как правильно заменить гидрораспределитель Rexroth 4WE6, поможет вам сэкономить время, деньги и избавиться от многих разочарований.
Распределитель Rexroth 4WE6 представляет собой так называемый золотниковый распределитель с электромагнитным управлением. Он контролирует поток гидравлической жидкости в вашей системе, направляя ее туда, куда ей нужно. Когда этот клапан выходит из строя, ваше оборудование может отказаться двигаться, реагировать медленно или вести себя непредсказуемо. Прежде чем торопиться заказывать замену, стоит понять, с чем вы имеете дело и какие варианты замены вашего гидрораспределителя Rexroth 4WE6 существуют.
Основные сведения о направляющем клапане Rexroth 4WE6
Распределитель Rexroth 4WE6 принадлежит к стандартизированному семейству клапанов, известному как клапаны размера 6 или NG6. Этот размер соответствует стандарту ISO 4401-03-02-0-05, который в отрасли обычно обозначается как D03 или CETOP 3. Эта стандартизация на самом деле является хорошей новостью, когда вам необходимо заменить гидрораспределитель Rexroth 4WE6, поскольку это означает, что схема монтажа универсальна. Любой клапан, соответствующий этому стандарту, физически крепится болтами к одной и той же монтажной плите.
Однако физическая совместимость — это только начало при замене гидрораспределителя Rexroth 4WE6. Номер модели клапана расскажет вам все о его функции. Возьмем распространенную модель R900561274, имеющую обозначение 4WE6D6X/EG24N9K4. Каждая часть этого кода означает что-то конкретное. «4WE6» означает, что это четырехходовой распределитель размера 6. «D» представляет собой символ золотника, который определяет, как жидкость протекает через клапан в различных положениях. «EG24» сообщает вам, что он работает от источника постоянного тока 24 В, а «N9K4» указывает на то, что он имеет ручное управление и использует разъем K4.
Правильное соблюдение этих деталей имеет большее значение, чем вы думаете, когда вы заменяете гидрораспределитель Rexroth 4WE6. Клапан с неправильной конфигурацией золотника не будет правильно направлять жидкость, даже если он правильно прикручен. Точно так же подключение катушки постоянного тока на 24 В к источнику переменного тока на 110 В немедленно приведет к ее выходу из строя. При замене гидрораспределителя Rexroth 4WE6 необходимо точно соответствовать этим характеристикам.
Распределитель Rexroth серии 4WE6 выдерживает давление до 350 бар и расход до 80 литров в минуту. Это немалые цифры, поэтому гидрораспределители Rexroth 4WE6 так распространены в промышленности. В конструкции используется так называемый мощный мокрый соленоид, то есть электромагнитная катушка окружена гидравлической жидкостью. Такая конструкция способствует охлаждению и придает гидрораспределителю Rexroth 4WE6 достаточную силу для преодоления загрязнений, которые могут вызвать заедание.
Почему ваш распределитель Rexroth 4WE6 выходит из строя
Прежде чем заменить распределитель Rexroth 4WE6, полезно понять, почему он вообще вышел из строя. Наиболее распространенной проблемой гидрораспределителя Rexroth 4WE6 является заедание золотника. Золотник клапана движется внутри точно обработанного отверстия с зазорами, измеряемыми в микронах. Когда загрязнение попадает в это пространство, оно действует как наждачная бумага, увеличивая трение до тех пор, пока соленоид не перестанет генерировать достаточную силу для перемещения катушки.
Загрязнение происходит из нескольких источников в системах, использующих распределитель Rexroth 4WE6. Иногда это грязь, попавшая во время обслуживания. Чаще всего это металлические частицы из-за износа других частей системы или отложения из-за испорченной гидравлической жидкости. Эти частицы застревают между золотником и отверстием, заклинивая механизм. В этом случае распределительный клапан Rexroth 4WE6 может не переключаться, переключаться медленно или застревать в одном положении.
Еще одним видом неисправности гидрораспределителя Rexroth 4WE6 является внутренняя утечка. По мере того как загрязнения проникают через контактные площадки катушек, они забивают прецизионные поверхности. Эти выбоины создают пути для утечки жидкости внутрь, снижая эффективность системы и заставляя компоненты двигаться медленно или терять удерживающую способность. Если в гидрораспределителе Rexroth 4WE6 появляются задиры, очистка не поможет. Клапан требует замены.
Электрические неисправности случаются и с гидрораспределителем Rexroth 4WE6, хотя и реже. Электромагнитные катушки могут выйти из строя из-за перегрева, пробоя изоляции или загрязнения, вызывающего короткое замыкание. Температура корпуса распределителя Rexroth 4WE6 во время работы не должна превышать 115°C. Если катушки продолжают перегорать, значит, с системой что-то не так.
Вот кое-что важное, что многие упускают из виду: если вы замените распределительный клапан Rexroth 4WE6, не устранив проблему загрязнения, новый клапан выйдет из строя так же быстро. Распределитель Rexroth 4WE6 – это не болезнь; это симптом. Ваша система фильтрации должна поддерживать достаточную чистоту гидравлической жидкости, чтобы частицы не могли достичь клапана. Отраслевые рекомендации предполагают поддержание чистоты на уровне NAS 1638 класса 9 или выше с коэффициентом бета фильтра не менее 75 для частиц размером 10 микрон.
Ваши варианты замены распределительного клапана Rexroth 4WE6
Когда придет время заменить распределитель Rexroth 4WE6, у вас есть несколько путей вперед. Самый безопасный выбор — заказать именно оригинальную деталь OEM у Bosch Rexroth. За стандартную модель гидрораспределителя Rexroth 4WE6, например 4WE6D6X/EG24N9K4, придется заплатить где-то от 379 до 418 долларов. Это недешево, но вы получаете гарантированную совместимость и поддержку оригинального производителя.
Ценник заставляет многих людей искать альтернативы при замене гидрораспределителя Rexroth 4WE6, и есть вполне законные варианты. Стандарт D03 означает, что другие производители производят клапаны, совместимые с гидрораспределителем Rexroth 4WE6. Parker предлагает серию D1VW, Vickers предлагает линейку DG4V-3S, а такие компании, как Huade Hydraulics, производят прямые замены по значительно более низким ценам, иногда всего от 34 до 100 долларов за базовые модели.
Эти альтернативы могут хорошо работать при замене гидрораспределителя Rexroth 4WE6, но они требуют тщательной проверки. Тот факт, что клапан соответствует монтажному стандарту D03, не означает, что он является полной заменой вашего распределителя Rexroth 4WE6. Вам необходимо подобрать функцию золотника, проверить электрические характеристики, убедиться, что материал уплотнения совместим с вашей жидкостью, и убедиться, что соленоид имеет достаточную мощность. Разные производители используют несколько разные конструкции, и эти небольшие различия имеют значение при замене гидрораспределителя Rexroth 4WE6.
Например, если ваш оригинальный распределитель Rexroth 4WE6 имеет золотник «D», вам необходимо найти аналог в каталоге другой марки. D1VW20BNJW компании Parker обычно считается эквивалентом гидрораспределителя Rexroth 4WE6 модели 4WE6D6X/EG24N9K4, тогда как компания Vickers предлагает в качестве их версии DG4V-3S-2A-MU-H60. Эти перекрестные ссылки являются отправной точкой, а не гарантией. Прежде чем выбрать альтернативную марку для замены распределителя Rexroth 4WE6, обратитесь в их службу технической поддержки, чтобы проверить соответствие.
Обратите особое внимание, если номер модели вашего гидрораспределителя Rexroth 4WE6 заканчивается кодом «SO» или имеет необычные характеристики. Они указывают на пользовательские модификации, которые могут включать специальные отверстия, уникальные жесткости пружин или модифицированные катушки. Для этих гидрораспределителей Rexroth 4WE6 использование оригинальных запчастей обычно является единственным безопасным выбором. Общие таблицы перекрестных ссылок охватывают только стандартные конфигурации.
Процесс замены гидрораспределителя Rexroth 4WE6
Замена гидрораспределителя Rexroth 4WE6 механически не сложна, но требует внимания к деталям. Начните с тщательной очистки монтажной поверхности монтажной плиты. Любая грязь или мусор здесь могут помешать надлежащей герметизации и вызвать утечки. Монтажная поверхность должна быть гладкой, со средней шероховатостью 0,8 микрометра или выше.
При креплении нового гидрораспределителя Rexroth 4WE6 применяйте правильный момент затяжки: 4 Нм плюс-минус 1 Нм. Слишком свободный, и он может протечь; слишком туго, и вы рискуете треснуть корпус клапана или повредить монтажную плиту. Если в вашем гидрораспределителе Rexroth 4WE6 используются позиционирующие дюбели, перед затягиванием болтов убедитесь, что они правильно установлены.
Электрические соединения требуют особого внимания при замене гидрораспределителя Rexroth 4WE6. В стандарте разъема K4 используется трехконтактная конфигурация: два для питания и один для защитного заземления. Убедитесь, что ваш кабель не натянут. Первая точка снятия натяжения должна находиться в пределах 150 миллиметров от места входа кабеля в разъем. Если вы работаете с гидрораспределителями Rexroth 4WE6, имеющими два соленоида, помните, что одновременно должно быть под напряжением только один. Одновременная активация обоих может привести к повреждению клапана.
После замены гидрораспределителя Rexroth 4WE6 наступает этап, который многие пропускают, и в дальнейшем это вызывает проблемы. Нужно выпустить воздух из системы. Конструкция мокрого соленоида означает, что камеры катушки заполняются гидравлической жидкостью. Если воздух попадает в эти пространства, это влияет на время отклика клапана и может вызвать неустойчивое поведение. Проведите систему несколько полных циклов, перемещая клапан вперед и назад, чтобы удалить воздух из контура.
Проверьте установку перед повторным вводом машины в полную эксплуатацию после замены распределителя Rexroth 4WE6. Проверьте наличие внешних утечек вокруг монтажных болтов и соединений портов. Убедитесь, что клапан правильно перемещается в обоих направлениях и возвращается в нейтральное положение при отключении питания. Если ваш распределитель Rexroth 4WE6 имеет ручное управление, проверьте его плавность работы. Следите за необычными шумами и вибрациями, которые могут указывать на проблему.
Сделайте ваш новый распределитель Rexroth 4WE6 долговечным
После замены гидрораспределителя Rexroth 4WE6 ваше внимание должно переключиться на профилактику. Лучший способ продлить срок службы гидрораспределителя Rexroth 4WE6 — поддерживать чистоту гидравлической жидкости. Это означает больше, чем просто замену фильтров по расписанию. Необходимо активно следить за состоянием жидкости.
Регулярно проводите отбор проб и анализ жидкости после замены гидрораспределителя Rexroth 4WE6. Тестирование позволит обнаружить загрязнение до того, как оно достигнет уровня, вызывающего повреждение компонентов. Если анализ показывает увеличение количества частиц, найдите источник. Что-то в вашей системе изношено или загрязнение проникло извне. Исправьте эту проблему, а не просто фильтруйте сильнее.
Регулярно проверяйте фильтрующие элементы и меняйте их в зависимости от состояния, а не только календарных дат. Манометр дифференциального давления на фильтре подскажет вам, когда он засорится. Не ждите, пока откроется перепускной клапан, сливая нефильтрованную жидкость обратно в систему, где она может повредить распределительный клапан Rexroth 4WE6.
Контроль температуры также имеет значение для гидрораспределителя Rexroth 4WE6. Гидравлические системы выделяют тепло, а тепло приводит к более быстрому разложению жидкости. Если ваша система постоянно нагревается, вам может потребоваться лучшее охлаждение. Следите за температурой корпуса клапана, особенно на электромагнитных катушках. Температура, приближающаяся к 115°C, указывает на то, что гидрораспределитель Rexroth 4WE6 работает слишком интенсивно или катушка не соответствует условиям применения.
Рассмотрите возможность иметь под рукой запасной гидрораспределитель Rexroth 4WE6, особенно для критически важного оборудования. Распределитель Rexroth 4WE6, стоящий на вашей полке, стоит меньше, чем время простоя, с которым вам придется столкнуться в ожидании доставки, если клапан неожиданно выйдет из строя. Это особенно актуально, если вы используете OEM-запчасти Rexroth со сроком поставки от четырех до шести недель.
Задокументируйте, что вы устанавливаете при замене гидрораспределителя Rexroth 4WE6. Запишите точный номер модели, поставщика, дату и любые замечания о состоянии старого клапана. Эта информация становится ценной, когда вам понадобятся детали в будущем или при устранении аналогичных проблем.
Стоимость и время замены гидрораспределителя Rexroth 4WE6
Общая стоимость замены гидрораспределителя Rexroth 4WE6 включает в себя не только стоимость клапана. Вам необходимо учитывать время простоя, трудозатраты и потенциальные модификации системы. Если вы покупаете OEM-запчасти распределительного клапана Rexroth 4WE6, запланируйте время выполнения заказа на четыре-шесть недель, если только вы не заплатите дополнительно за ускоренную доставку. Альтернативные бренды, такие как Huade, обычно поставляются быстрее, часто в течение двух-трех недель, что может иметь значение, когда оборудование выходит из строя.
Затраты на рабочую силу варьируются в зависимости от доступности при замене гидрораспределителя Rexroth 4WE6. Замена клапана, установленного на легкодоступном коллекторе, может занять час. Один из них, зарытый глубоко в машине, может потребовать значительной разборки, превращая простую замену клапана в многодневную задачу. Учитывайте время для правильной прокачки системы и последующего тестирования.
При замене гидрораспределителя Rexroth 4WE6 необходимо найти компромисс между стоимостью и риском. OEM-запчасти устраняют проблемы совместимости, но стоят дороже. Альтернативные бренды могут сэкономить от 20 до 30 процентов, но требуют дополнительной предварительной проверки. Для некритических приложений экономия может стоить дополнительных усилий. Для оборудования, отказ которого означает значительные производственные потери или риски для безопасности, премия OEM является дешевой страховкой.
Подумайте и о более широкой картине, когда заменяете гидрораспределитель Rexroth 4WE6. Если загрязнение убило ваш клапан, простая его замена ничего не решит. Вам необходимо модернизировать фильтрацию, что увеличивает затраты сейчас, но экономит деньги в долгосрочной перспективе, защищая все ваши гидравлические компоненты, а не только распределительный клапан.
Когда обращаться за помощью к эксперту
В некоторых ситуациях требуется профессиональная помощь, а не замена самостоятельно. Если в вашей системе распределителя Rexroth 4WE6 используются клапаны со специальными кодами заказа или нестандартными конфигурациями, обратитесь в Rexroth или к квалифицированному дистрибьютору. Они могут проверить спецификации и подобрать нужные детали. Попытка замены на основе частичной информации часто заканчивается плохо.
Если вы заменили распределитель Rexroth 4WE6, но проблемы остались, значит, что-то не так. Продолжение замены клапанов не решит проблему на уровне системы. Специалист по гидравлике может диагностировать, имеете ли вы дело с проблемами давления, расхода или электрическими неисправностями, влияющими на работу клапана.
Для дорогостоящего или ответственного оборудования, использующего гидрораспределитель Rexroth 4WE6, профессиональная установка может оказаться оправданной. Опытные специалисты обладают специальными знаниями и инструментами, которые гарантируют, что замена будет выполнена правильно с первого раза. Они также могут обнаружить сопутствующие проблемы до того, как они приведут к сбоям.
Двигаясь вперед с вашим распределительным клапаном Rexroth 4WE6
Успешная замена гидрораспределителя Rexroth 4WE6 требует понимания того, с чем вы работаете, выбора подходящей замены, ее правильной установки и устранения условий, вызвавших первоначальную неисправность. Стандарт D03 предоставляет вам варианты замены гидрораспределителя Rexroth 4WE6, но разумное использование этих возможностей означает тщательную подготовку по спецификациям и совместимости.
Распределитель Rexroth 4WE6 сам по себе является лишь одним из компонентов гидравлической системы. Его надежность зависит от чистоты жидкости, надлежащего электропитания, правильной установки и соответствующего применения. Если вы подойдете к замене как к части общего обслуживания системы, а не к замене отдельных компонентов, вы увидите лучшие результаты и более длительный срок службы вашего оборудования.

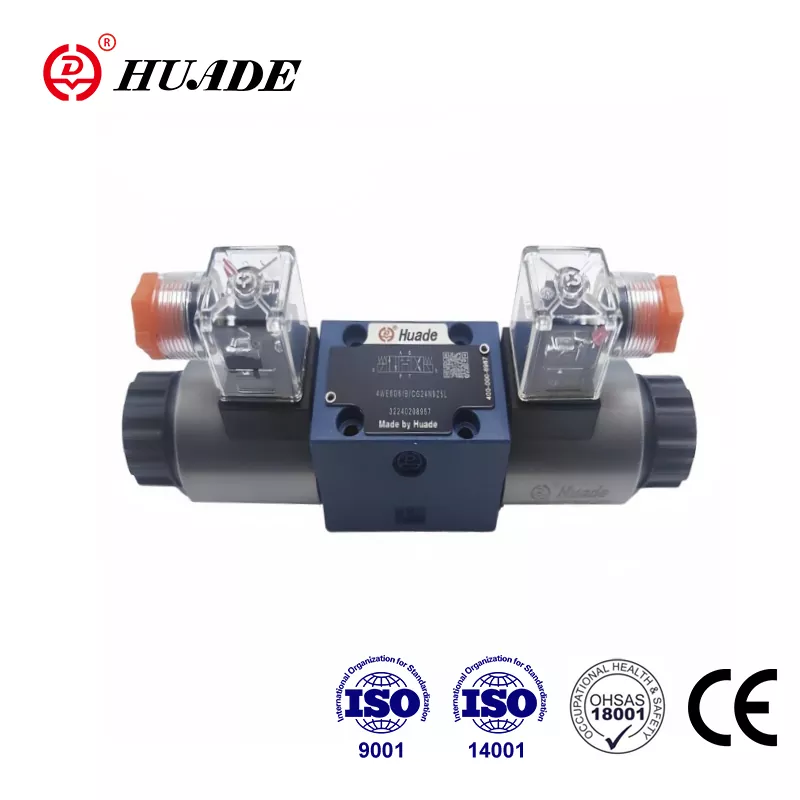

Независимо от того, выбираете ли вы детали гидрораспределителя Rexroth OEM 4WE6 или квалифицированные альтернативы от Huade или других производителей, ключевым моментом является точное соответствие спецификациям и последующее надлежащее обслуживание системы. Сделайте это, и ваш новый направляющий клапан Rexroth 4WE6 прослужит вам годы надежной службы.
