Что такое пропорциональный клапан?

2024-09-25

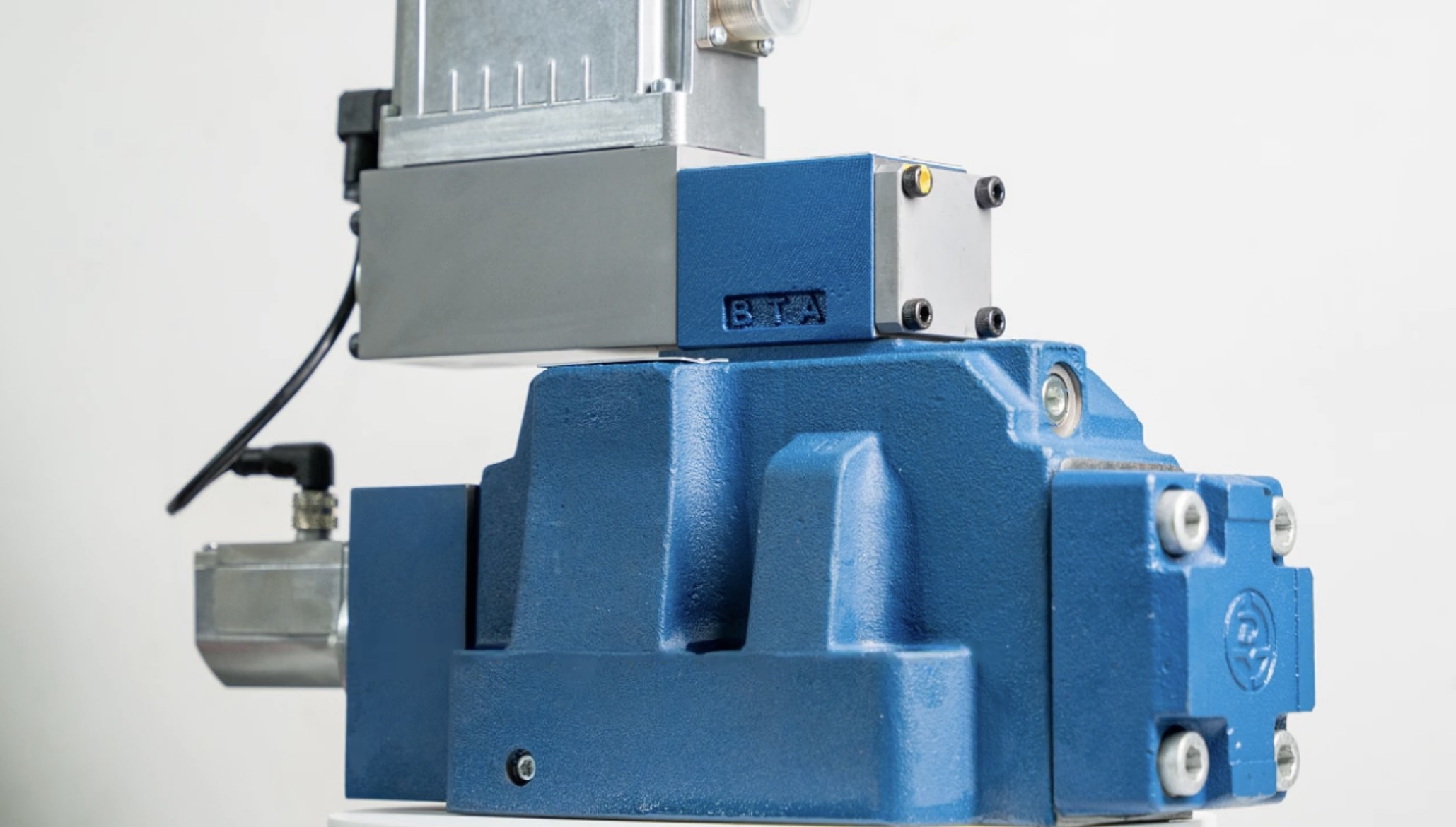

Пропорциональный клапан

Вы когда -нибудь задумывались, как современные машины могут так точно управлять жидкостями? Будь то медицинский вентилятор, доставляющий точное количество кислорода пациенту или роботизированной руке с невероятной точностью, секрет часто заключается в том, что называетсяпропорциональный клапан.

Признавая, что разные читатели имеют совершенно разные информационные потребности, это всеобъемлющее руководство подходит к пропорциональным клапанам с четырех различных профессиональных точек зрения. Независимо от того, являетесь ли вы любопытным новичком, пытающимся понять основы, инженер, ищущий технические характеристики, профессионал, специализирующийся на закупках, оценивающий поставщиков или отраслевой наблюдатель, отслеживающий последние тенденции, мы специально разработали наш контент для вашей роли и требований.

Что такое пропорциональный клапан?

A пропорциональный клапанэто умное устройство, которое управляет потоком, давлением или направлением жидкостей (жидкостей или газов) с невероятной точностью. Думайте об этом, как о сложном кран, который может открыться и близко к любой позиции между полностью включенным и полностью выключенным.

В отличие от регулярных клапанов включения/выключения, которые работают как выключатели света (включенные или выключенные), пропорциональные клапаны больше работают как диммерные переключатели. Они могут приспособиться к любому уровню от 0% до 100% в зависимости от электрического сигнала, который они получают.

Почему пропорциональные клапаны важны?

Представьте, что вы пытаетесь заполнить стакан воды огненным шлангом, в котором есть только две настройки: полностью отключен или полный взрыв. Это то, что было бы похоже на точную работу только с клапанами включения/выключения. Пропорциональные клапаны дают нам контроль, для которого нам нужно:

Медицинское оборудование, которое требует точного дозирования
Производственные машины, которые требуют гладких движений
Аэрокосмические системы, где точность означает безопасность
Любое приложение, где «достаточно близко» недостаточно хорошо

Пропорциональные клапаны по сравнению с обычными клапанами включения/выключения

Давайте сравним эти два типа клапанов рядом:

Особенность	Пропорциональный клапан	ВКЛ/OFF клапан
Контроль	Переменная (0-100%)	Двоичный (0% или 100%)
Точность	Очень высокий (± 1-5%)	Ограничен (± 10-20%)
Тип сигнала	Аналог (0-10V, 4-20MA)	Цифровой (включен/выключен)
Ответ	Гладкий и постепенный	Быстро, но резко
Расходы	Выше	Ниже
Лучше всего для	Точные приложения	Простые задачи включения/выключения

Подумай об этом так:Если вам нужно припарковать машину в плотном пространстве, вам нужно пропорционально контролировать (мягкое ускорение и торможение). Но если вам просто нужно запустить или остановить двигатель, выключатель включения/выключения работает отлично.

Как работают пропорциональные клапаны?

Магия происходит благодаря комбинации электрических и механических частей, работающих вместе:

Основной процесс

Вход сигнала: Контроллер отправляет электрический сигнал (например, 0-10 вольт)
Электромагнитная сила: Этот сигнал создает магнитную силу в катушке (соленоид)
Физическое движение: Магнитная сила перемещает часть, называемую «катушкой» или «плунжером»
Управление потоком: По мере движения катушка, она меняет, сколько жидкости может протекать через
Обратная связь: Датчики проверьте положение и отправьте обратную связь, чтобы все было точным

Ключевые компоненты

Вот основные части и то, что они делают:

Компонент	Работа	Как это помогает
Источник питания	Обеспечивает электричество (обычно 24 В)	Власти всю систему
Контроллер/PLC	Отправляет командные сигналы	Говорит клапану, что делать
Усилитель	Преобразует сигналы в правильную силу	Убедитесь, что соленоид получает правильную силу
Соленоид	Создает магнитную силу	Двигает катушку
Катушка/плунжер	Контролирует путь жидкости	Фактически регулирует поток
Датчик обратной связи	Мониторирует позицию	Обеспечивает точность

Умные функции

Современные пропорциональные клапаны часто включают:

ШИОНГ УПРАВЛЕНИЕ: Использует быстрые импульсы включения/выключения для создания плавного движения и уменьшения трения
Обратная связь с закрытой петлей: Постоянно проверяет и настраивается на точность
Цифровая интеграция: Может подключиться к компьютерным сетям для дистанционного управления

Типы пропорциональных клапанов

Пропорциональные клапаны бывают разных разновидностей для разных рабочих мест:

По функции

Клапаны управления давлением: Держите давление на точных уровнях (как в гидравлических тормозах)
Клапаны управления потоком: Регулируйте, сколько потоков жидкости в минуту
Клапаны управления направлением: Контроль, какой путь идет жидкостью (вперед/назад/остановка)

По дизайну

Прямое действие: Простой дизайн, где соленоид напрямую перемещает катушку
Пилот: Использует небольшой клапан для управления большим клапаном (для систем высокого давления)

Электроникой

Бортовая электроника (OBE): Имеет встроенный компьютерный мозг
Внешний усилитель: Использует отдельную поле управления

Где используются пропорциональные клапаны?

Эти универсальные устройства появляются во многих отраслях:

Медицинские заявки

Вентиляторы: Доставить точное количество кислорода пациентам
Диализные машины: Контрольный поток жидкости для лечения почек
Лабораторное оборудование: Измерение точных количеств химикатов

Промышленная автоматизация

Робот оружие: Включить гладкие, точные движения
Сборка: Управление конвейером скорости и позиционирования
Станки: Регулируйте режущую жидкость и давление зажима

Автомобильная и аэрокосмическая

Тормозные системы: Обеспечить гладкую, контролируемую остановку
Управление полетом: Включить точное маневрирование самолетов
Топливные системы: Управление доставкой топлива для двигателей

Другие отрасли

Еда и напиток: Заполните бутылки точными количествами
Системы HVAC: Температура управления и воздушный поток
Химическая обработка: Безопасно обрабатывать опасные материалы

Преимущества пропорциональных клапанов

Невероятная точность

Может контролировать поток в пределах точности 1-5%

Плавная операция

Нет внезапных толчков или шипов давления

Энергоэффективность

Использует только необходимую мощность

Долгоиграющий

Может работать за миллионы циклов

Умная интеграция

Легко подключается к компьютерным системам

Особенности безопасности

Встроенные сбоевые предотвращения несчастных случаев

Числа производительности, которые имеют значение

Спецификация	Типичный диапазон	Что это значит
Время ответа	10-50 миллисекунд	Как быстро он реагирует
Точность	± 1% до ± 5%	Насколько это точнее
Диапазон давления	0-350 бар	Максимальное давление, которое он может справиться
Температурная диапазон	-20 ° C до +80 ° C.	Ограничения рабочей температуры
Продолжительность жизни	100 миллионов циклов	Как долго это длится

Проблемы и соображения

Что следить

Более высокая стоимость: Дороже просты
Сложность: Нужны квалифицированные техники для установки
Обслуживание: Требуются чистые жидкости и обычная калибровка
Чувствительность к окружающей среде: Может зависеть от температуры и загрязнения

Советы по техническому обслуживанию

Чтобы пропорциональные клапаны работали хорошо:

Держите жидкости в чистоте (используйте правильные фильтры)
Регулярно проверяйте калибровку
Поддерживать надлежащую рабочую температуру
Используйте правую вязкость жидкости (толщина)

Как выбрать правильный пропорциональный клапан

Ключевые вопросы задать

Какой тип жидкости?(Масло, воздух, вода, химикаты)
Сколько потока вам нужно?(измеряется в галлонах или литрах в минуту)
Какое давление?(Сколько силы нуждается в системе)
Как точнее?(Какой уровень точности вам требуется)
Какая среда?(температура, чистота, опасные зоны)

Контрольный список выбора

Сопоставьте тип сигнала управления (напряжение или ток)
Выберите правильный размер для ваших требований к потоку
Рассмотрим потребности времени ответа
Проверьте рейтинги окружающей среды
Планируйте доступ к техническому обслуживанию
Бюджет для контроллеров и аксессуаров

Будущие тенденции

Мир пропорциональных клапанов продолжает развиваться:

Что будет дальше

1. умные элементы управления

Клапаны с двигателем AI, которые учатся и адаптируются

2. Меньшие размеры

Более компактные конструкции для плотных мест

3. Лучшее подключение

Улучшенная цифровая связь

4. Энергетическая экономия

Еще более эффективная работа

5. Предсказательное обслуживание

Клапаны, которые говорят вам, когда им нужно обслуживание

Цифровой и аналоговый контроль

Современное преимущество

Цифровой контроль преимущества:

Настройка на основе программного обеспечения (без ручных корректировок)
Удаленный мониторинг и управление
Лучший иммунитет по шуму
Экономия энергии (не требуется порты кровотечения)
Легкие изменения параметра

Традиционный аналог:

Простая, проверенная технология
Более низкая начальная стоимость
Легко устранить устранение неполадок
Нет сложности программного обеспечения

Реальные примеры

Медицинский вентилятор

Пациент Covid-19 нуждается в точной доставке кислорода. Пропорциональный клапан получает сигналы от датчиков, контролирующих дыхание пациента и регулирует поток кислорода в режиме реального времени, потенциально спасая жизни.

Роботизированная линия сборки

Производитель автомобилей использует роботизированные руки с пропорциональными клапанами для установки ветровых стеклей. Клапаны контролируют пневматические захваты, которые должны крепко, но осторожно, удерживать стекло - слишком свободно, и оно падает, слишком плотно и ломается.

Аэрокосмическое применение

Система управления полетом самолета использует пропорциональные клапаны для перемещения поверхностей управления. Пилотный вход переводится в точные движения клапана, которые регулируют поток воздуха над крыльями и поверхностями управления, что позволяет плавно полете.

Общие проблемы и решения

Выпуск: клапан не отвечает

Возможные причины:

Проблемы с источником питания
Проблемы проводки сигнала
Загрязненная жидкость

Решения:

Проверьте электрические соединения
Проверьте напряжение источника питания
Очистить или заменить фильтры

Выпуск: плохая точность

Возможные причины:

Калибровочный дрейф
Изношенные внутренние части
Температурные эффекты

Решения:

Перекалибровать систему
Замените изношенные компоненты
Добавить температурную компенсацию

Соображения стоимости

Первоначальные инвестиции против долгосрочной стоимости

Хотя пропорциональные клапаны стоят дороже, они часто обеспечивают лучшую ценность через:

Снижение затрат на техническое обслуживание
Экономия энергии
Улучшенное качество продукта
Меньше времени простоя
Долгое количество обслуживания

Факторы ROI

Точные требования к вашей заявке
Затраты на энергию в вашем районе
Затраты на техническое обслуживание
Улучшения качества производства
Потребности в надежности системы

Лучшие практики установки

Сделай и не делает

Делать:

Используйте процедуры чистой установки
Защитить электрические соединения от влаги
Установите правильную фильтрацию
Допустить термическое расширение
Планируйте доступ к обслуживанию

Не:

Пропустить процесс промывки системы
Игнорировать требования к чистоте жидкости
Забудьте об электромагнитном помех
Разобразите источник питания
Спешить с процессом калибровки

Вывод: почему пропорциональные клапаны имеют значение

Пропорциональные клапаны представляют собой важную технологию, которая преодолевает разрыв между простым контролем включения/выключения и сложным, точным управлением жидкостью. Они обеспечивают плавную, точную работу бесчисленных систем, на которые мы полагаемся каждый день - от медицинского оборудования, которое обеспечивает здоровье нас для систем производства, которые производят товары, которые мы используем.

Поскольку технология продолжает продвигаться, пропорциональные клапаны становятся умнее, более эффективными и более интегрированными с цифровыми системами управления. Для инженеров, технических специалистов и лиц, принимающих решения, работающих с жидкими энергетическими системами, понимание этих устройств важно для создания систем, которые являются не только функциональными, но и оптимизированными для производительности, эффективности и надежности.

Независимо от того, проектируете ли вы новую систему, обновляете существующую или просто пытаетесь понять, как современные машины достигают такой впечатляющей точности, пропорциональные клапаны, вероятно, играют ключевую роль за кулисами. Их способность обеспечивать гладкий, точный и надежный контроль делает их незаменимыми в нашем все более автоматизированном мире.

В следующий раз, когда вы увидите робота, движущегося с жидкой грацией, пациента, получающего точно контролируемое медицинское лечение, или самолет, плавно пролетающий через турбулентность, помните, что пропорциональные клапаны могут быть просто незамеченными героями, что делает все возможным.

Готовы узнать больше о системах управления жидкостью? Исследуйте другие наши руководства по гидравлике, пневматике и промышленной автоматизации, чтобы углубить ваше понимание этих увлекательных технологий.
