Представьте, что вы дирижируете оркестром. Вы не просто говорите музыкантам играть «громко» или «тише» — вы даете им тонкие жесты руками, говорящие «немного тише», «постепенно громче» или «держите именно ту громкость». Гидравлический пропорциональный клапан подобен проводнику гидравлической жидкости, обеспечивая бесступенчатое управление, а не просто «включение» или «выключение».
Для начала начните счто такое пропорциональный клапан.
Аналогия с кофейней
Представьте себе пропорциональный клапан, подобный эспрессо-машине в вашей любимой кофейне. Бариста не просто щелкает выключателем, чтобы получить идеальный эспрессо — он постепенно увеличивает давление, тщательно контролирует скорость потока и вносит коррективы в режиме реального времени в зависимости от того, как кофе экстрагируется. Аналогичным образом, пропорциональный клапан постоянно регулирует свое положение на основе электрической обратной связи, чтобы обеспечить именно необходимое количество гидравлической мощности.
Как работают гидравлические пропорциональные клапаны? Путешествие шаг за шагом
Давайте проследим путь управления от электрического сигнала до точного гидравлического действия.
[См. подробное объяснениекак работают пропорциональные клапаны.]
1Командный центр (сигнал управления)
ПЛК (программируемый логический контроллер) или другая система управления отправляет электрический сигнал — обычно 0–10 вольт, 4–20 миллиампер или даже цифровые команды через промышленные сети, такие как CANbus или Ethernet.
2Переводчик (пропорциональный соленоид)
Пропорциональный соленоид клапана действует как переводчик, преобразуя электрическую энергию в механическую силу. В отличие от обычных соленоидов, которые либо «под напряжением», либо «обесточены», пропорциональные соленоиды создают силу, прямо пропорциональную силе входного сигнала.
3Прецизионный привод (золотник клапана)
Эта механическая сила толкает золотник клапана – точно обработанный цилиндрический компонент – в точные положения. По мере движения золотника открываются отверстия разного размера (называемые портами), которые контролируют поток жидкости.
4Интеллектуальная петля обратной связи (датчик LVDT)
Усовершенствованные пропорциональные клапаны включают в себя LVDT (линейный регулируемый дифференциальный трансформатор), который постоянно контролирует положение золотника. Это создает систему с замкнутым контуром, которая автоматически корректирует внешние возмущения, изменения температуры и износ.
Реальный пример
Когда оператор экскаватора наполовину перемещает джойстик, пропорциональный клапан получает сигнал 50%. Золотник перемещается в положение, обеспечивающее ровно половину максимального потока в гидравлический цилиндр, что приводит к плавному, контролируемому движению рычага ровно на половинной скорости.
Пропорциональный клапан против сервоклапана против двухпозиционного клапана: окончательное сравнение
Понимание различий между типами клапанов имеет решающее значение для правильного выбора:
| Особенность | Двухпозиционный клапан | Пропорциональный клапан | Сервоклапан |
|---|---|---|---|
| Тип управления | Двоичный (открытый/закрытый) | Бесконечное позиционирование | Сверхточное позиционирование |
| Время ответа | 10-100 миллисекунд | 5–50 миллисекунд | 1–10 миллисекунд |
| Точность | ±5-10% | ±1-3% | ±0,1-0,5% |
| Расходы | 50-500 долларов | 500-5000 долларов | $2000-20000 |
| Типичные применения | Простое управление включением/выключением | Общая автоматизация | Высокоточные системы |
| Обслуживание | Низкий | Середина | Высокий |
| Чувствительность к загрязнению | Низкий | Середина | Очень высокий |
| Энергоэффективность | Бедный | Хороший | Отличный |
Когда выбирать каждый тип
Выбирайте двухпозиционные клапаны, когда:
Достаточно простого управления запуском/остановкой • Бюджет чрезвычайно ограничен • Высокая степень загрязнения окружающей среды • Ресурсы на техническое обслуживание ограничены
Выбирайте пропорциональные клапаны, когда:
Вам необходим плавный контроль скорости/давления • Энергоэффективность имеет значение • Важна плавность работы • Требуется умеренная точность
Выбирайте сервоклапаны, когда:
Сверхвысокая точность имеет решающее значение • Требуется очень быстрое реагирование • Бюджет позволяет добиться превосходной производительности • Можно поддерживать чистоту окружающей среды
Типы гидравлических пропорциональных клапанов: найдите идеальное сочетание
По функциям: три основные категории

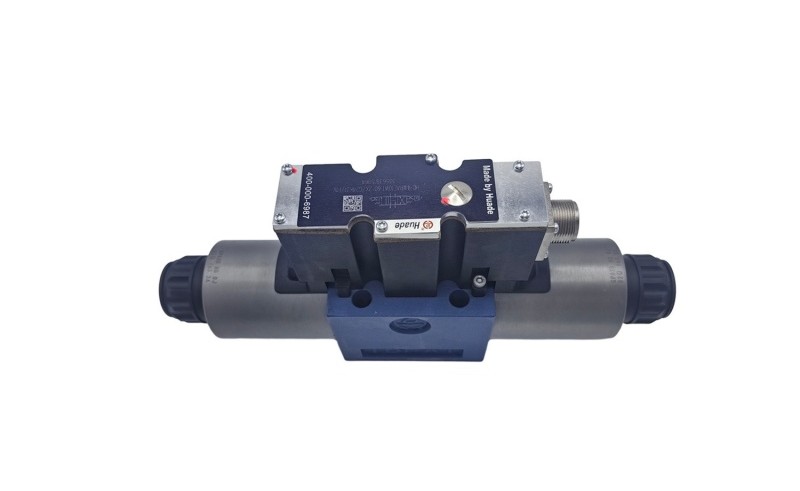

1. Пропорциональные распределительные клапаны
Что они делают:Управление направлением и скоростью гидравлических приводов
Подумайте об этом как:Умный регулировщик, который не только направляет движение, но и контролирует ограничения скорости.
Распространенные модели:Серия Bosch Rexroth 4WRA, серия Parker D1FB
Лучше всего для:Станки, литье под давлением, общая автоматизация

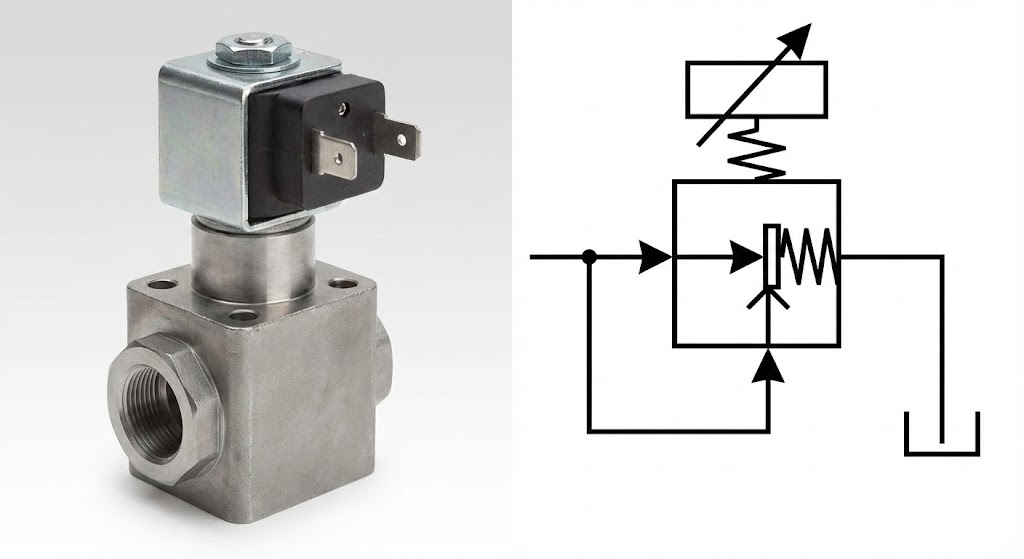

2. Пропорциональные клапаны регулирования давления
Что они делают:Поддерживайте точное давление в системе независимо от требований к потоку
Подумайте об этом как:Умный регулятор давления воды, который поддерживает идеальное давление в душе, даже когда кто-то включает посудомоечную машину.
Типы:Клапаны сброса давления, редукции давления, клапаны последовательности давления
Лучше всего для:Прессовые операции, зажимные системы, испытания давлением

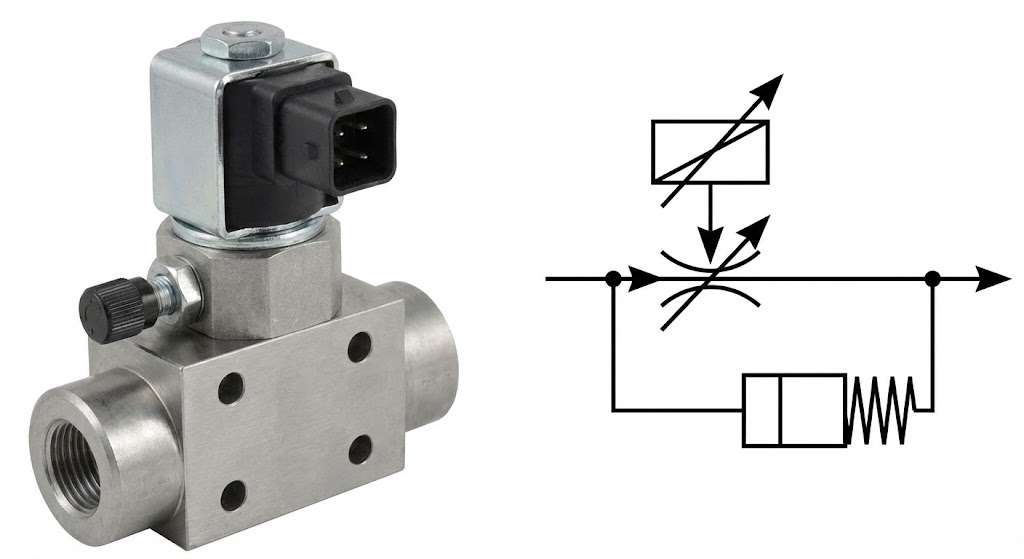

3. Пропорциональные клапаны регулирования расхода
Что они делают:Поддержание точного расхода независимо от изменений давления
Подумайте об этом как:Система круиз-контроля гидравлического потока.
Часто включают в себя:Компенсаторы давления для независимого от нагрузки регулирования
Лучше всего для:Управление скоростью, синхронизированные операции, измерения
По конструкции: понимание механики

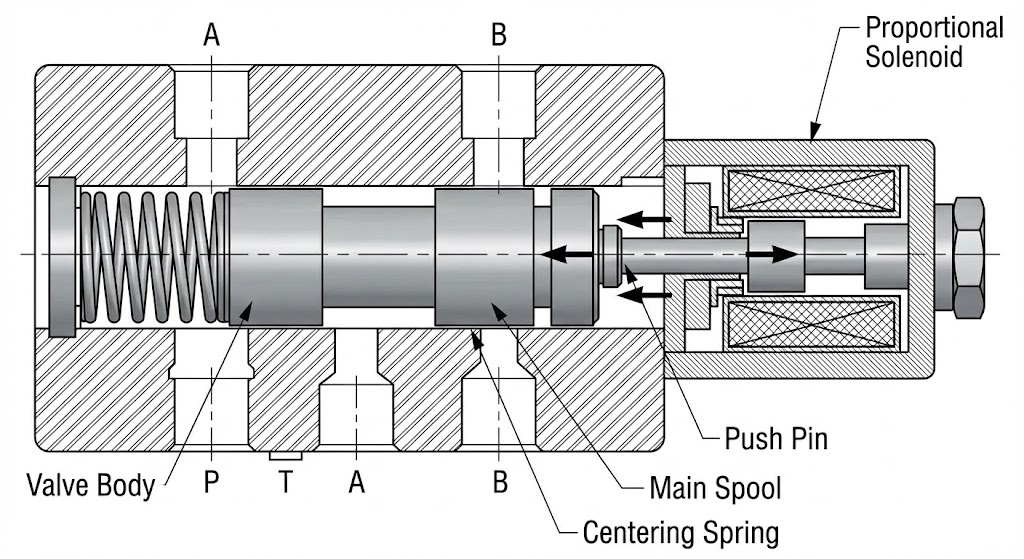

Пропорциональные клапаны прямого действия
• Электромагнит непосредственно перемещает главную катушку.
• Более простая конструкция, более низкая стоимость.
• Скорость потока обычно до 100 галлонов в минуту.
• Номинальное давление до 3000 фунтов на квадратный дюйм.
• Идеально подходит для: приложений среднего размера с умеренными требованиями к производительности.

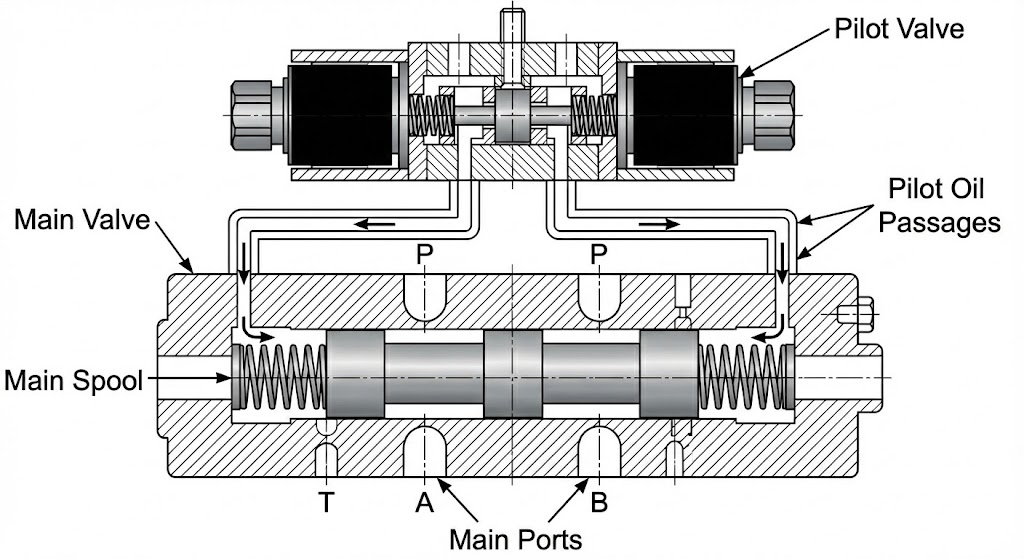

Пропорциональные клапаны с пилотным управлением
• Небольшой пилотный клапан управляет работой основного клапана.
• Более высокие возможности расхода и давления
• Расход до 500+ галлонов в минуту
• Номинальное давление до 5000+ фунтов на квадратный дюйм.
• Идеально подходит для: крупных промышленных систем и мобильного оборудования.
Важные эксплуатационные характеристики: глубокий технический анализ
Понимание связи сигнал-поток
Суть эффективности пропорционального клапана заключается в том, насколько точно он преобразует электрические сигналы в гидравлический выходной сигнал. Вот что означают ключевые характеристики:
Линейность (от ±0,5% до ±3%)
Представьте, что вы рисуете на миллиметровой бумаге прямую линию. Линейность показывает, насколько близка фактическая производительность вашего клапана к идеальной прямой линии. Лучшая линейность означает более предсказуемое управление.
Гистерезис (от ±0,5% до ±5%)
Это измеряет разницу в выходе при приближении к одной и той же уставке с разных направлений. Думайте об этом как об люфте рулевого колеса: меньший гистерезис означает более точное управление.
Повторяемость (от ±0,1% до ±2%)
Насколько последовательно клапан выполняет одну и ту же операцию? Это все равно, что просить баскетболиста выполнить штрафные броски: лучшая повторяемость означает более надежную игру.
Время отклика (5–100 миллисекунд)
Как быстро клапан реагирует на изменение сигнала? Для динамических приложений более быстрый отклик предотвращает нестабильность системы и повышает производительность.
Математика, лежащая в основе волшебства: уравнения потока
Основное уравнение потока для пропорциональных клапанов:
Q = Cd × A × √(2ΔP/ρ)
Где:
Q = Расход
Cd = коэффициент расхода
A = Площадь открытия клапана (контролируется положением золотника)
ΔP = перепад давления на клапане
ρ = плотность жидкости
Это уравнение показывает, почему пропорциональные клапаны настолько эффективны: точно контролируя площадь (A), они обеспечивают точное управление потоком независимо от изменений давления.
Реальные истории успеха: приложения, которые меняют отрасли
Пример 1: Революция в литье под давлением
Задача:Производитель автомобильных запчастей столкнулся с проблемой непоследовательного литья пластмассы, что привело к 20% брака и жалобам клиентов.
Решение:Внедрение пропорциональных клапанов Moog D941 для контроля скорости впрыска и давления.
Процесс:
• Фаза скорости: клапан обеспечивает быстрый, контролируемый впрыск для заполнения 95% формы.
• Фаза упаковки/удержания: плавный переход к точному контролю давления.
• Фаза восстановления: контролируемое вращение винта для подготовки следующего выстрела.
Пример 2: Точность мобильного оборудования
Задача:Клиенты производителя кранов жаловались на резкие движения груза, вызывающие проблемы с безопасностью и потери производительности.
Решение:Система пропорциональных клапанов Danfoss PVG 48 с электронными джойстиками.
Трансформация:
• До: управление бинарным клапаном приводило к резким запускам/остановкам.
• После: плавное ускорение/замедление, соответствующее вводу оператора.
• Расширенные функции: определение нагрузки для повышения энергоэффективности, электронное управление для точного позиционирования.
Практический пример 3: Точность сталелитейного производства
Задача:Сталепрокатному стану требовался точный контроль давления для обеспечения постоянной толщины продукции (допуск ±0,01 мм).
Решение:Пропорциональные клапаны давления ATOS DPZO со встроенным управлением с обратной связью.
Инновации:
• Измерение толщины в режиме реального времени дает обратную связь для управления клапаном
• Автоматическая регулировка давления компенсирует различия в материале.
• Управление с обратной связью поддерживает постоянную силу, несмотря на изменения скорости.
Выбор правильного пропорционального клапана: ваше руководство по выбору
Шаг 1. Определите системные требования
Контрольный список технических характеристик производительности:
• Максимальное давление в системе: _____ фунтов на квадратный дюйм.
• Требуемый расход: _____ галлонов в минуту.
• Диапазон рабочих температур: от _____ до _____ °F.
• Требования ко времени ответа: _____ миллисекунд.
• Требуемая точность: ±_____ %.
• Тип управляющего сигнала: Напряжение/Ток/Цифровой
Шаг 2. Особенности применения
Для производства/промышленного применения:
• Рассмотрите клапаны со встроенной электроникой (серия Bosch Rexroth 4WRA).
• Ищите возможности связи по полевой шине.
• Отдавайте приоритет повторяемости и долгосрочной стабильности.
Для мобильного оборудования:
• Выбирайте клапаны, рассчитанные на вибрацию и удары (серия Danfoss PVG).
• Учитывайте требования к экологической герметизации.
• Оценить энергопотребление систем с батарейным питанием.
Для аэрокосмических/критических приложений:
• Выбирайте клапаны с резервными системами обратной связи.
• Рассмотрите возможность использования специальных материалов для экстремальных температур.
• Оценить характеристики режима отказа.
