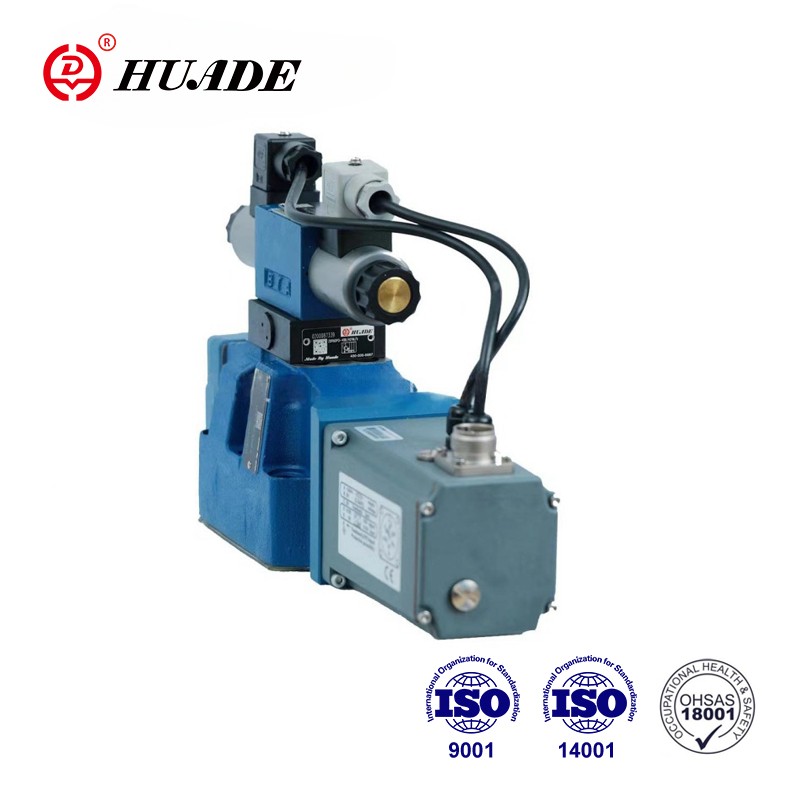

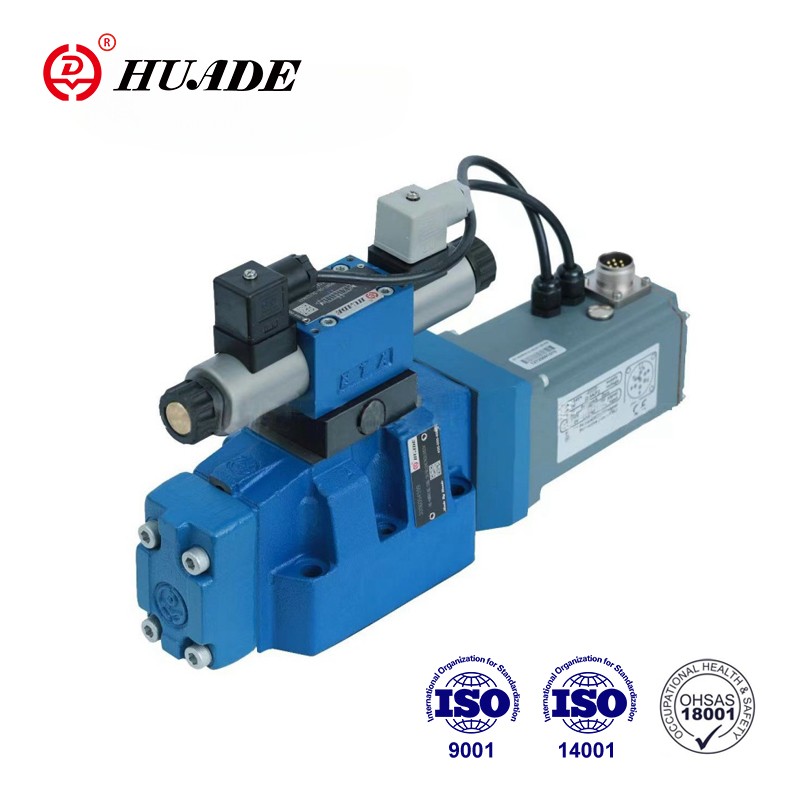

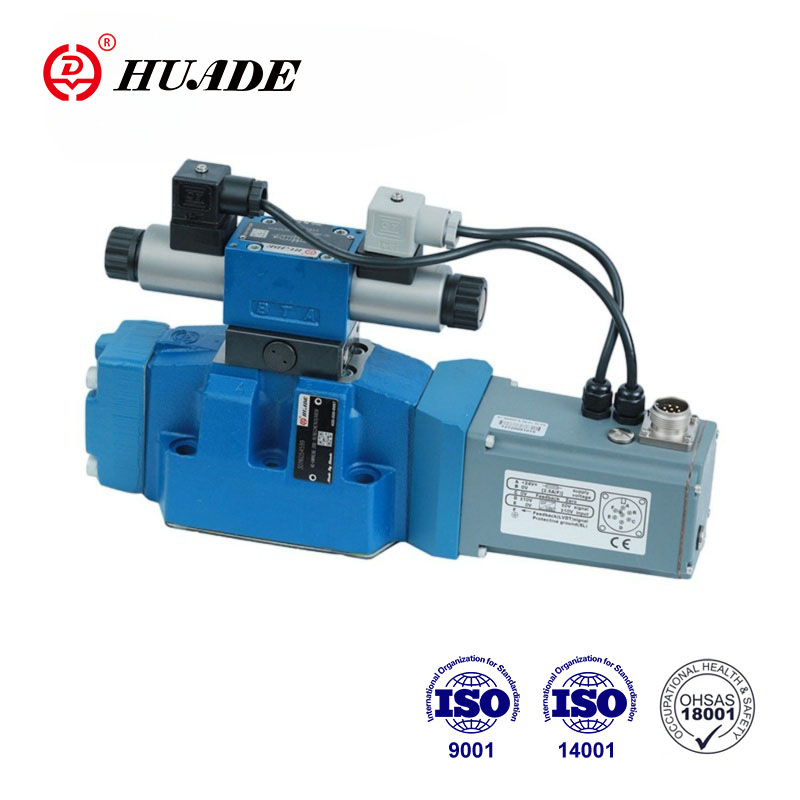

Распределители типа 4WRKE представляют собой двухступенчатые пропорциональные гидрораспределители. Они контролируют направление и размер потока. Основная ступень имеет позиционное управление, поэтому положение золотника не зависит от сил потока даже в случае больших потоков. После внедрения технологий и независимых исследований и разработок пропорциональные клапаны бренда Huade имеют стабильную производительность и высокое качество.
| Гидравлический | |||||
| Размер | 10 | 16 | 25 | 32 | |
| Рабочее давление | Пилотный регулирующий клапан (МПа) Подача масла для пилота | 2,5~31,5 | |||
| Главный клапан, порты P, A, B (МПа) | 31.5 | 35 | 35 | 35 | |
| Обратное давление (МПа) | Слив масла пилота, внешний | 31.5 | 25 | 25 | 25 |
| Слив масла из пилотного клапана, внутренний | <1 | ||||
| Порт Y | <1 | ||||
| Номинальный расход q ± 10 % при △p = 1MP (л/мин) | 25 50 90 | 125 180 | 220 350 | 400 600 | |
| Расход главного клапана (макс. допустимый) (л/мин) | 170 | 460 | 870 | 1600 | |
| Управляющий расход масла на порте X или Y со ступенчатой формой входного сигнала от 0 до 100 % (л/мин) | 4.1 | 8.5 | 11.7 | 13.0 | |
| Гистерезис (%) | ≤1 | ||||
| Чувствительность ответа (%) | ≤0,5 | ||||
| Точность фильтрации (мкм) | ≤20 | ||||
| Жидкость под давлением | Минеральное масло Эфир фосфорной кислоты | ||||
| Средняя вязкость (мм2/с) | 20~380 | ||||
| Диапазон температур жидкости под давлением (℃) | -20~70 | ||||
| Вес (кг) | 8.7 | 11.2 | 16.8 | 31.5 | |
| Электрические данные | |
| Защита клапана по DIN 40 050 | IP65 |
| Тип напряжения | округ Колумбия |
| Тип сигнала | Аналоговый |
| Мощность, макс (Вт) | 72 (в среднем = 24 Вт) |
| Электрическое подключение | С компонентным штекером по E DIN 43 563-AM6 |
| Штекерный разъем по E DIN 43 563-BF6-3 | |
| Управляющая электроника | Интегрирован в клапан |
Функции:
▶Двухступенчатый пропорциональный распределитель с пилотным управлением и электрической обратной связью по положению главного золотника управления и встроенной электроникой (OBE);
▶Контроль направления и размера потока
▶Управление с помощью пропорциональных электромагнитов
▶Монтаж на монтажной плите: Схема расположения отверстий согласно IS0 4401.
▶Пружинный центрирующий золотник
▶Электрическая обратная связь по положению
▶Пилотный регулирующий клапан: одноступенчатый пропорциональный распределительный клапан
▶Основная ступень с контролем положения
Приложение:
Пропорциональный распределитель 4WRKE-3X используется для регулирования направления и расхода.
Клапаны в основном состоят из пилотного регулирующего клапана (1), корпуса (8), главного управляющего золотника (7), крышек (5 и 6), центрирующей пружины (4), индуктивного датчика положения (9) и редукционный клапан (3). Если входной сигнал отсутствует, главный золотник управления (7) будет удерживаться в центральном положении центрирующей пружиной (4). Как изменение положения основного золотника управления (7), так и изменение величины команды на переходном суммирующем усилителе создают дифференциальное напряжение. При сравнении заданного и фактического значений электроника определяет возможное отклонение регулирования и на пропорциональный электромагнит пилотного регулирующего клапана (1) подается ток. Ток вызывает силу в соленоиде, который управляет золотником управления через плунжер в ряд. Поток, выпущенный через поперечные сечения управления, вызывает настройку главного золотника управления. Главный золотник управления (7) с сердечником индуктивного потенциала соответствует значению команды. В управляемом состоянии основной управляющий золотник (7) уравновешен и удерживается в этом положении, закрепленный на нем преобразователь (9) перемещается до контрольного положения. Ход золотника управления и открытие управления изменяются пропорционально значению команды. Управляющая электроника встроена в клапан. Благодаря регулировке клапана и электроники отклонения при серийном производстве устройств сохраняются на низком уровне. Линии резервуаров не должны оставаться пустыми; При соответствующих условиях установки (уравновешивающее давление около 0,2 МПа) необходимо установить клапан предварительной нагрузки.。
Символ пропорционального распределительного клапана 4WRKE-3X
Пакет Пропорциональный распределитель 4WRKE-3X
