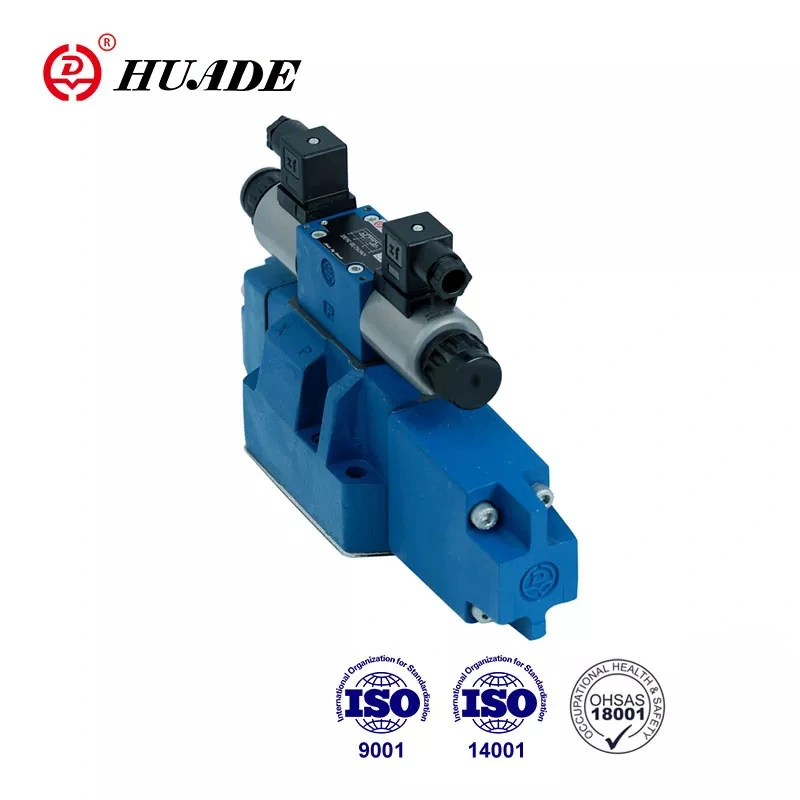

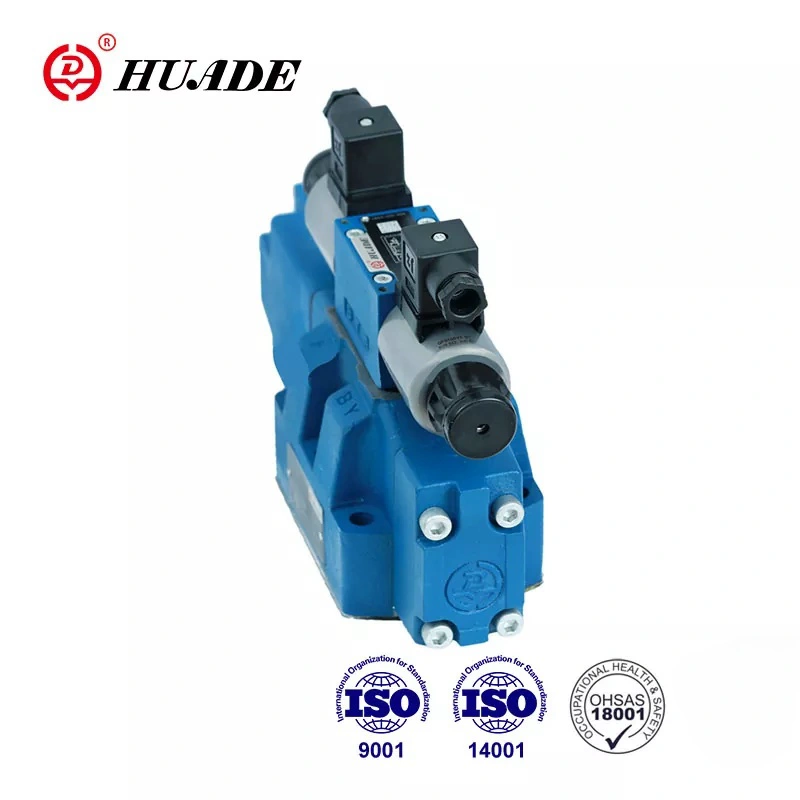

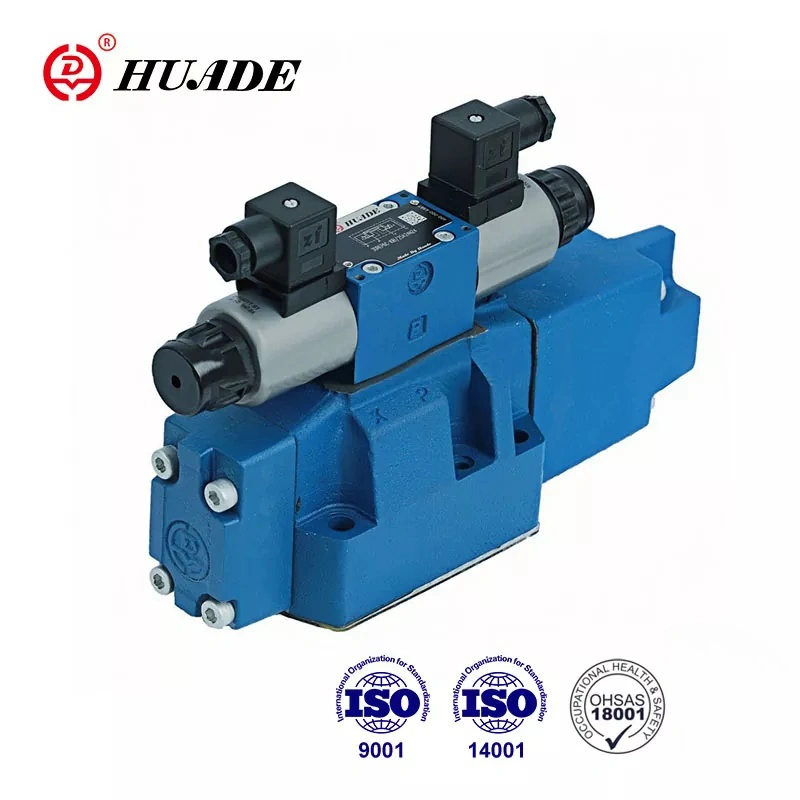

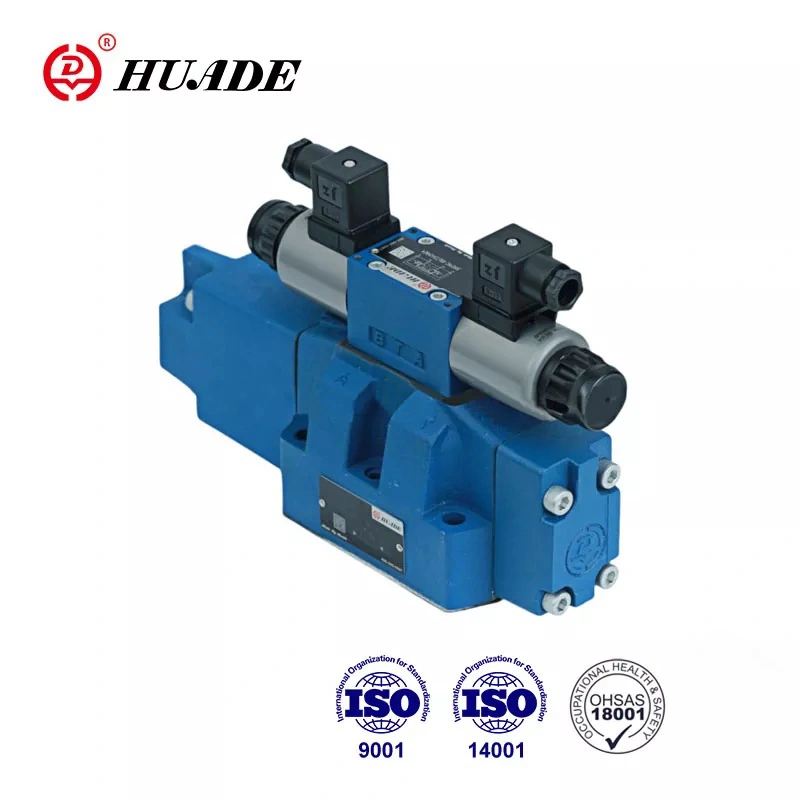

Один пропорциональный клапан 4WRH может контролировать как поток, так и направление потока, что упрощает структуру системы. В корпусе клапана используется литой внутренний канал с высокой пропускной способностью и большой скоростью потока. Главный клапан имеет осевую треугольную канавку управления с небольшим перепадом давления и потерей давления на плече управления. Пропорциональный клапан типа 4WRH подходит для систем с большим расходом и высокими требованиями к точности.
|
Гидравлические данные |
|||||
|
размер |
10 |
16 |
25 |
32 |
|
|
давление пилотного клапана (МПа) |
внешний пилотный источник масла |
от 3 до 10 |
|||
|
внутренний пилотный источник масла |
До 10 (более 10 необходимо установить ZDR6DP2-30B/75YM) |
||||
|
Давление главного клапана (МПа) |
31.5 |
35 |
|||
|
Обратное давление (МПа) |
порт T (внешний возврат пилотного масла) |
31.5 |
25 |
15 |
|
|
порт Т (внутренний возврат масла пилотного клапана) |
3 |
||||
|
Y-порт |
3 |
||||
|
Объем пилотного масла (см3) |
1.7 |
4.6 |
10 |
26.5 |
|
|
Расход масла пилотного клапана в порте X или Y (л/мин) |
3.5 |
5.5 |
7 |
15.9 |
|
|
Расход через главный клапан (л/мин) |
270 |
460 |
877 |
1600 |
|
|
Гистерезис (л/мин) |
6 |
||||
|
Повторяемость (%) |
3 |
||||
|
степень загрязнения(㎛) |
≤20 |
||||
|
Жидкость |
Минеральное масло (для уплотнения NBR). Фосфатный эфир (для уплотнения FPM). |
||||
|
Диапазон вязкости (мм²/с) |
от 2,8 до 380 |
||||
|
Диапазон температур жидкости (℃) |
от -20 до +70 |
||||
|
Монтажное положение |
необязательный |
||||
|
Вес (кг) |
клапан с одним соленоидом |
7.4 |
12.7 |
17.5 |
41.8 |
|
клапан с двумя соленоидами |
7.8 |
13.4 |
18.2 |
42.2 |
|
|
Электрические данные |
||
|
Тип поставки |
округ Колумбия |
|
|
Номинальный ток соленоида (А) |
0.8 |
|
|
Сопротивление катушки (Ом) |
холод (при 20℃) 19,5; Макс.клапан, горячий 28,8 |
|
|
Температура окружающей среды (℃) |
50 |
|
|
Температура змеевика (℃) |
150 |
|
|
Рабочий цикл |
Непрерывный |
|
|
Пилотный ток (А) |
0.02 |
|
|
Изоляция |
IP65 |
|
|
Связанный |
С 1 временем линейного изменения |
ВТ-3000С30 |
|
С 5 темпами разгона |
ВТ3006С30 |
|
|
Электрическое подключение |
Штекерное соединение |
|
Функции:
▶ Направление управления пропорциональным клапаном WRH
▶ Для монтажа на плите
▶ Для контроля направления и расхода гидравлической жидкости.
▶ Пружинно-центрированное, без смещения золотника
▶ Низкий перепад давления на контрольных участках
▶ Клапан и электронное управление из одного источника
▶ Пропорциональная работа соленоида
▶ Схема подключения по DIN 24 340, форма A, ISO4401 и CETOP-RP121H.
Приложение:
Пропорциональный клапан типа 4WRH широко используется в различных отраслях промышленности, таких как станкостроение, металлургия, легкая промышленность, горнодобывающая промышленность, машиностроение и т. д.
Клапаны типа 4WRH представляют собой пропорциональные распределители с пилотным управлением для внешнего управления через клапаны регулирования давления. Функция и принцип такие же, как у клапана типа 4WRZ. Соединительная пластина (12) соединяет пилотное соединение A с соединением T(Y). ) и пилотное соединение B с P(X). Управляющее давление на главном клапане должно составлять от 0,4 МПа до 2,5 МПа. Таким образом, поток осуществляется либо от P к A и от B к T, либо от P к B и от A к T.
Конструкция пропорциональных распределителей 4WRH
Пилотный клапан
Пилотный клапан представляет собой пропорциональный трехходовой редукционный клапан с электромагнитным управлением (тип 3DREP6). Дроссельная вставка установлена в портах A и B, более подробную информацию см. в тексте 3DREP6.
Конструкция пилотного клапана типа 3DREP6
Символ пропорционального распределительного клапана 4WRH
