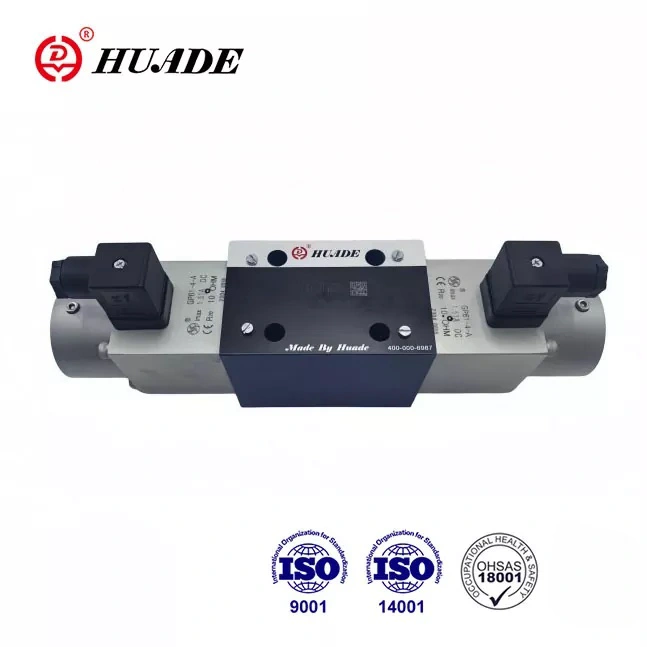

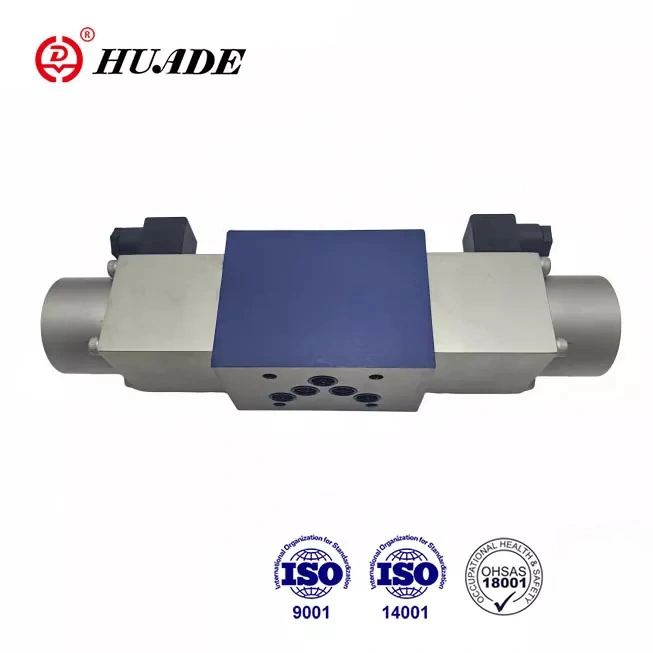

Распределители типа 4WRA имеют прямое управление через пропорциональные электромагниты. Они широко используются в различных промышленных гидравлических средах, где требуется управление направлением и потоком. Благодаря двум долгосрочным сотрудничествам пропорциональные распределительные клапаны Huade® могут соответствовать по производительности той же продукции, предлагаемой Rexroth. Цена этого продукта относительно ниже.
|
Гидравлические данные |
|||
|
Размер |
6 |
10 |
|
|
Рабочее давление (МПа) |
порт А, Б, Р |
31.5 |
31.5 |
|
порт Т |
16 |
16 |
|
|
Расход (л/мин) |
43 |
95 |
|
|
Степень загрязнения |
≤ 20 (рекомендуется ≤10) |
||
|
Гистерезис (%) |
<6 |
<5 |
|
|
Повторяемость (%) |
<3 |
<2 |
|
|
Частотная характеристика (-3 дБ, сигнал ± 100%) (Гц) |
6 |
4 |
|
|
Жидкость под давлением |
Минеральное масло (для уплотнения NBR), эфир фосфорной кислоты (для уплотнения FPM) |
||
|
Диапазон вязкости (мм²/с) |
от 3,8 до 380 |
||
|
Диапазон температур жидкости под давлением (℃) |
от -30 до +80 |
||
|
Вес (кг) |
Клапан с одним соленоидом |
1.75 |
5.9 |
|
Клапан с двумя соленоидами |
2.5 |
7.5 |
|
|
Электрические данные |
|||
|
Размер |
6 |
10 |
|
|
Тип напряжения |
Постоянное напряжение |
Постоянное напряжение |
|
|
Номинальное напряжение (В) |
24В |
||
|
Максимальный ток на соленоид (А) |
1.5 |
||
|
Соленоидная катушка |
Холодное значение при 20 ℃ |
5.4 |
10 |
|
Макс. теплое значение |
8.1 |
15 |
|
|
Температура окружающей среды ℃ |
до +50 |
||
|
Температура катушки ℃ |
до +150 |
||
|
Изоляция клапана по DIN 40 050 |
IP65 |
||
|
Связанный усилитель (выпрямитель мостового типа 24 В) |
ВТ-3013С30 |
ВТ-3014С30 |
|
Функции:
▶ Пропорциональный клапан прямого действия для регулирования направления и объёмного расхода гидравлической жидкости
▶ Для монтажа на плите
▶ Для управления разомкнутым контуром направления и расхода гидравлической жидкости.
▶ Подпружиненный золотник управления
▶ Низкий перепад давления на контрольных площадках
▶ Клапан и электронное управление от одного поставщика.
Приложение:
Распределители типа 4WRA используются для регулирования направления и количества потока.
Распределители типа 4WRA состоят в основном из корпуса (1), золотника управления (3), одной или двух возвратных пружин (2) и, кроме того, одного или двух пропорциональных электромагнитов (5).
Тип 4WRA 6...10B/..... и 4WRA 10...10B/.....(3-позиционный клапан)
Если соленоиды не активированы, золотник управления (3) удерживается в нейтральном положении с помощью возвратных пружин (2). Приведение в действие золотника управления (3) осуществляется непосредственно через пропорциональный электромагнит (5). Если, например, на соленоид «А» подается напряжение, он сдвинет золотник управления (3) вправо пропорционально электрическому сигналу. Затем выполняются соединения от P к B и от A к T.
Таким образом, управляющий золотник (3) заставляет V-образные канавки постепенно открываться для потока. Когда пропорциональный электромагнит (5) обесточивается, управляющий золотник (3) возвращается в центральное положение с помощью возвратной пружины. (2).
Конструкция пропорционального распределительного клапана 4WRA
Тип 4WRA ...A...10B и 4WRA ...B...10B (2-позиционный клапан)
Функция этого клапана такая же, как и у клапана типа 4WRA. Но это 2-позиционный распределитель, имеющий только один
пропорциональный соленоид
Тип 4WRA использует монтаж на монтажной плите, пружинный центр и низкий перепад давления на контрольных площадках.
Они часто используются в машиностроении, легкой промышленности, металлургии, шахтах, космических полетах и других областях.
Конструкция пропорционального распределительного клапана 4WRA...A... и 4WRA...B...
Символ пропорционального распределительного клапана 4WRA
