Полный анализ рабочего состояния предохранительного клапана

Что такое клапан сброса давления?

Базовое определение и как оно работает

Клапан сброса давления действует как защитное устройство для систем, находящихся под давлением. Думайте об этом как о кнопке автоматического спуска, которая открывается, когда давление становится слишком высоким. Когда давление внутри системы достигает опасного уровня, клапан открывается, позволяя выпустить часть жидкости под давлением (газа или жидкости). Как только давление падает до безопасного уровня, клапан снова закрывается.

Клапан работает посредством простого, но эффективного механизма. Пружина или пилотная система постоянно контролирует давление. Когда давление становится достаточно сильным, чтобы преодолеть силу пружины, клапан открывается. Это происходит автоматически, без какого-либо человеческого контроля, что делает его надежной последней линией защиты от аварий, связанных с давлением.

Почему предохранительные клапаны так важны

Промышленные аварии, связанные с избыточным давлением, могут иметь катастрофические последствия. Знаменитая ядерная авария на Три-Майл-Айленде показала, насколько важны эти клапаны для безопасности. Без надлежащего сброса давления оборудование может взорваться, что приведет к:

• Серьезные травмы или смерть работников
• Огромный материальный ущерб
• Загрязнение окружающей среды
• Остановка производства обошлась в миллионы долларов

PRV служат последним барьером безопасности, защищающим как людей, так и оборудование, когда другие системы управления выходят из строя.

Основные части клапана сброса давления

Понимание ключевых компонентов помогает объяснить, как работают эти клапаны:

Элементы клапана:Основные движущиеся части, включая диск (часть, которая открывается и закрывается) и уплотнения, предотвращающие утечку при закрытии.

Чувствительные элементы:Они обнаруживают изменения давления. Это могут быть либо диафрагмы (для применений с низким давлением и высокой точностью), либо поршни (для использования в тяжелых условиях при высоком давлении).

Элементы эталонной силы:Обычно регулируемые пружины, устанавливающие уровень давления, при котором открывается клапан. Дополнительные детали, такие как форсунки и камеры давления, точно настраивают реакцию клапана.

Материалы:Обычные материалы включают латунь для общего использования и нержавеющую сталь (марки 303, 304 или 316) для агрессивных сред. Выбор зависит от того, с каким типом жидкости работает клапан и условий эксплуатации.

В современных клапанах, таких как J-серия компании Emerson, используются сбалансированные конструкции сильфонов, которые уменьшают влияние давления на выходе, что делает их более точными и надежными.

Где используются предохранительные клапаны

Промышленное применение

PRV встречаются во многих отраслях:

Нефть и газ:Защита трубопроводов и технологического оборудования от опасных скачков давления.

Химическая обработка:Предотвращение взрывов реакторов и защита от неконтролируемых реакций.

Паровые системы:Защита котлов и парораспределительных сетей на электростанциях и производственных объектах.

Водоочистка:Поддержание безопасного давления в системах водоподготовки и распределения.

Фармацевтическое производство:Защита стерильных контейнеров и технологического оборудования.

Системы отопления, вентиляции и кондиционирования:Обеспечение безопасной эксплуатации систем отопления и охлаждения зданий.

Распространенные ситуации с избыточным давлением

Несколько условий могут вызвать опасное повышение давления:

• Неисправности оборудования или сбои в системе управления
• Заблокированные выпускные отверстия или закрытые клапаны на выходе
• Повышение температуры, приводящее к расширению жидкости
• Химические реакции, в результате которых образуется газ
• Сбои в электроснабжении, которые останавливают системы охлаждения
• Человеческая ошибка в рабочих процедурах

Типы предохранительных клапанов

Клапаны сброса давления и предохранительные клапаны

Хотя оба типа защищают от избыточного давления, они работают по-разному:

Клапаны сброса давления (PRV):Открываются постепенно и обычно используются с жидкостями. Они начинают открываться примерно на 3-5% выше заданного давления и полностью закрываются, когда давление падает на 2-4% ниже заданного значения.

Предохранительные клапаны (SRV):Быстро открываются щелчком и используются с газами или паром. Они могут выдерживать повышение давления на 10-20% выше заданного давления.

Комбинированные клапаны:Может работать как с жидкостями, так и с газами, переключаясь между постепенным и порывистым действием в зависимости от типа жидкости.

Основные типы и их характеристики

Пружинные клапаны

Это наиболее распространенный тип, в котором используется пружина, удерживающая клапан в закрытом состоянии.

Лучше всего использовать для:Паровые котлы, общетехнологическое применение

Сбалансированные сильфонные/поршневые клапаны

Эти клапаны компенсируют эффекты противодавления с помощью сильфонной или поршневой системы.

Лучше всего использовать для:Системы с переменным противодавлением, грязные или агрессивные среды

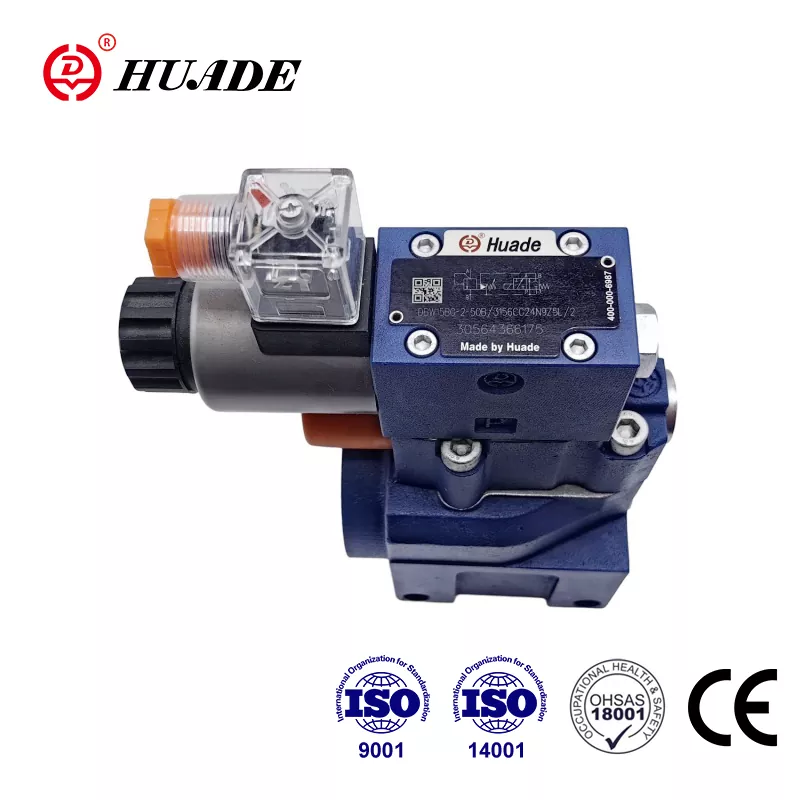

Пилотные клапаны

В них используется небольшой пилотный клапан для управления большим основным клапаном.

Лучше всего использовать для:Системы большой производительности, приложения с высоким давлением

Разрывные диски

Это тонкие металлические диски, которые взрываются, когда давление становится слишком высоким.

Лучше всего использовать для:Редкие случаи избыточного давления, агрессивная среда

Предохранительные клапаны

Эти специальные клапаны открываются за миллисекунды для защиты от внезапных скачков давления.

Лучше всего использовать для:Защита от резких изменений давления в трубопроводах

Ключевые рабочие параметры

Установленное давление

Это давление, при котором клапан начинает открываться. Его необходимо тщательно откалибровать, обычно проверяя трижды, чтобы гарантировать точность в пределах ±3% или 0,1 бар. Нормальное рабочее давление должно быть как минимум на 20 % ниже установленного давления (минимум 10 %) во избежание утечек.

Давление сброса и избыточное давление

Давление сброса равно давлению срабатывания плюс допуск на избыточное давление. Различные применения допускают разные уровни избыточного давления:

• Общие приложения: 10%
• Применение в котлах: 3-5%
• Пожарная аварийность: до 20%

Стандарты ASME ограничивают избыточное давление до 10 % от максимально допустимого рабочего давления (МДРД) для большинства сосудов или 21 % во время пожара.

Давление переустановки и продувка

Давление возврата – это когда клапан снова полностью закрывается. Продувка — это разница между давлением срабатывания и давлением возврата, обычно 4–20%. Запас в 3-5% предотвращает болтовню.

Максимально допустимое рабочее давление (MAWP)

Это максимальное давление, которое может безопасно выдержать защищаемое оборудование. Давление срабатывания клапана не должно превышать максимально допустимое давление (MAWP), а давление сброса не должно превышать максимально допустимое накопленное давление (MAAP).

Распространенные проблемы и их причины

Понимание типичных режимов отказа помогает в устранении и предотвращении неполадок:

Большинство проблем связано с проблемами системы, а не с дефектами клапанов, что подчеркивает важность правильного выбора, установки и обслуживания.

Повышение технического обслуживания и надежности

Стратегии обслуживания

Профилактическое обслуживание:Регулярный осмотр, чистка, смазка и тестирование. Приложения с высоким уровнем риска могут потребовать ежегодного обслуживания.

Капитальный ремонт:Выполните разборку, неразрушающий контроль, замену компонентов и полное тестирование перед возвратом в эксплуатацию.

Диагностические методы

Базовый осмотр:Визуальные проверки и испытания на утечки могут выявить очевидные проблемы.

Расширенный неразрушающий контроль (NDT):

• Мониторинг акустической эмиссии
• Ультразвуковой контроль
• Магнитопорошковый контроль
• Капиллярное тестирование красителей
• Рентгенографическое исследование
• Анализ вибрации

Эти передовые методы позволяют обнаруживать проблемы на ранней стадии, сокращая затраты и предотвращая сбои.

Интеллектуальный мониторинг и профилактическое обслуживание

Современные технологии предлагают сложные системы мониторинга:

Беспроводной акустический мониторинг:Такие системы, как Rosemount 708, могут обнаруживать работу клапана без физического контакта.

Датчики положения:Такие устройства, как Fisher 4400, постоянно контролируют положение клапана.

Искусственный интеллект:ИИ и машинное обучение анализируют данные мониторинга, чтобы прогнозировать сбои до их возникновения.

Компании, использующие эти технологии, сообщают о сокращении количества незапланированных простоев до 50%. Истории успеха компаний Shell, General Motors и Frito-Lay показывают экономию миллионов долларов благодаря программам профилактического обслуживания.

Инспекция на основе рисков (RBI) и обслуживание, ориентированное на надежность (RCM)

РБИ:Количественно оценивает вероятность сбоя и его последствий, позволяя сосредоточить ресурсы по техническому обслуживанию на оборудовании с самым высоким риском.

РКМ:Применяет функционально-ориентированный подход, определяя наиболее эффективные задачи обслуживания для каждого компонента.

Совместное использование этих подходов позволяет оптимизировать графики технического обслуживания и повысить общую надежность системы.

Отраслевые стандарты и правила

Соблюдение отраслевых стандартов имеет важное значение для безопасности и легальной эксплуатации:

Технологические тенденции и будущие разработки

Цифровая интеграция

Современные PRV все чаще включают в себя цифровые системы мониторинга и управления. Умные клапаны могут сообщать о своем статусе, прогнозировать потребности в техническом обслуживании и автоматически оптимизировать производительность.

Расширенные материалы

Новые материалы лучше противостоят коррозии и дольше служат в суровых условиях. Эти материалы снижают требования к техническому обслуживанию и повышают надежность.

Моделирование и моделирование

Компьютерное моделирование помогает инженерам проектировать более совершенные клапанные системы и прогнозировать производительность в различных условиях. Это снижает необходимость в дорогостоящих физических испытаниях.

Экологические соображения

Новые клапаны минимизируют выбросы и воздействие на окружающую среду, сохраняя при этом показатели безопасности. Это особенно важно в химической и нефтеперерабатывающей промышленности.
