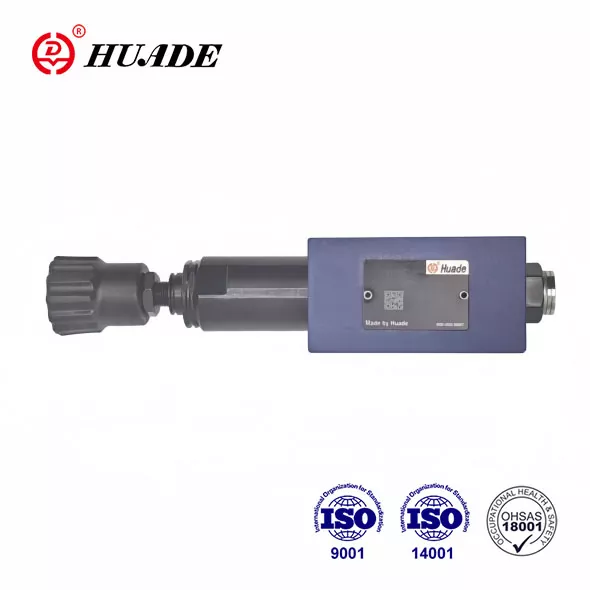

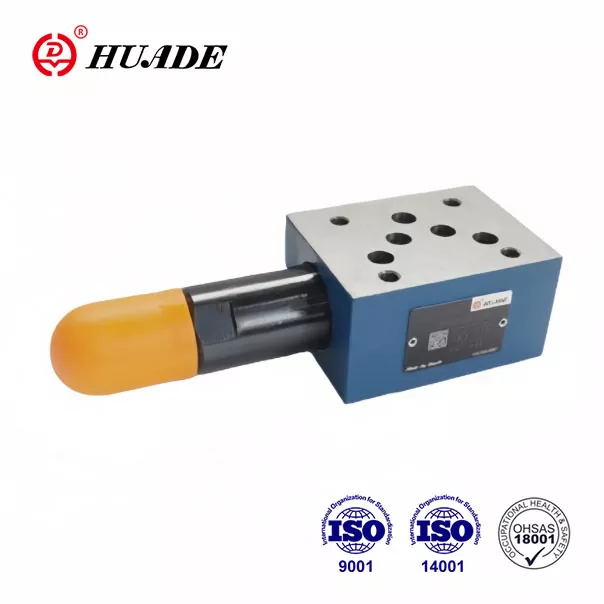

Редукционные клапаны Huade® ZDR 10 D используются для снижения давления в различных гидравлических системах. Они полностью соответствуют международным стандартам. Компания Huade Hydraulic внедрила передовые технологии от Rexroth в результате двух долгосрочного сотрудничества с 1979 года. Huade Hydraulic в полной мере использует внутренние ресурсы для контроля затрат и предоставления гидравлической продукции по разумной цене.
|
Вес (кг) |
примерно 2,8 |
|
Жидкость под давлением |
Минеральное масло (для уплотнения NBR) или эфир фосфорной кислоты (для уплотнения FPM) |
|
Диапазон давления жидкости и температуры (℃) |
от -30 до +80 |
|
Диапазон вязкости (мм²/с) |
10~800 |
|
Степень загрязнения жидкости |
рекомендуйте фильтр с минимальной степенью удержания β10 ≥ 75. |
|
Макс. рабочее давление (вход) (МПа) |
до 31,5 |
|
Вторичное давление (выход) (МПа) |
до 2,5,до7,5,до 15,0,до 21,0 |
|
Порт противодавления (МПа) |
до 16,0 |
|
Макс.поток (л/мин) |
80 |
Функции:
▶ Конструкция сэндвич-панели
▶ Снижение давления в портах A, B или P
▶ 4 элемента регулировки
. Поворотная ручка
. Шестигранник. винт с головкой и защитным колпачком
. Запираемая поворотная ручка со шкалой
. Поворотная ручка со шкалой
▶ 4 класса давления
▶ дополнительный обратный клапан
▶ Схема подключения по DIN 24 340, форма A, ISO 4401 и CETOP – RP 121H
Приложение:
Клапан типа ZDR 10 D используется для снижения давления в системе.
1. Разрез и обозначение редукционного клапана ZDR 10 D.
Редукционный клапан типа ZDR 10 D.. представляет собой трехходовой клапан прямого действия с многослойной пластиной и функцией сброса давления на вторичной стороне.
Редукционный клапан в основном состоит из корпуса (1), управляющего золотника (2), пружины сжатия (3) и регулятора (4), а также дополнительного обратного клапана.
Вторичное давление устанавливается элементом регулировки давления (4).
Модель «ДА»
В состоянии покоя клапан нормально открыт, и жидкость может беспрепятственно течь из порта А1 в порт А2. Давление в порт A2 одновременно подается через линию управления (5), расположенную в зоне золотника напротив пружины сжатия (3). Когда давление в порту А2 превышает уровень давления, установленный на пружине сжатия (3), золотник управления (2) перемещается в положение управления против пружины сжатия (3) и удерживает заданное давление в порте А2 постоянным.
Управляющее давление и масло управления поступают из порта А2 через линию управления (5).
Если давление в канале A2 под действием внешних сил еще больше возрастает, золотник управления (2) перемещается еще дальше в сторону пружины сжатия (3).
Это приводит к открытию пути потока через порт A2 через участок управления (5) на золотнике управления (2) и корпусе (1) к резервуару (порт TB). Затем в резервуар поступает достаточное количество жидкости, чтобы предотвратить дальнейшее повышение давления.
Пружинная камера (7) всегда опорожняется в резервуар снаружи через порт ТА.
A pressure gauge connection(8) permits the secondary pressure at the valve to be monitored.
Установка обратного клапана для свободного потока на портах от A2 до A1 возможна только в версии «DA».
Модели «ДП» и «ДБ»
В модели «DP» давление снижается в порту P1. Управляющее давление и управляющее масло забираются изнутри из порта P1.
В модели «DB» давление в порту P1 снижается, а пилотное масло забирается из порта B.
Внимание!
Когда распределительный клапан находится в переключенном положении от P до A, давление в порту B не должно превышать установленное вторичное давление. В противном случае давление в порту А снизится.
При использовании без распределительного клапана TA и TB должны быть соединены между собой (например, в крышке).
состав ЗДР 10 ДА1-50Б/...ЮМ
Условное обозначение ЗДР 10 ДП...-50Б
