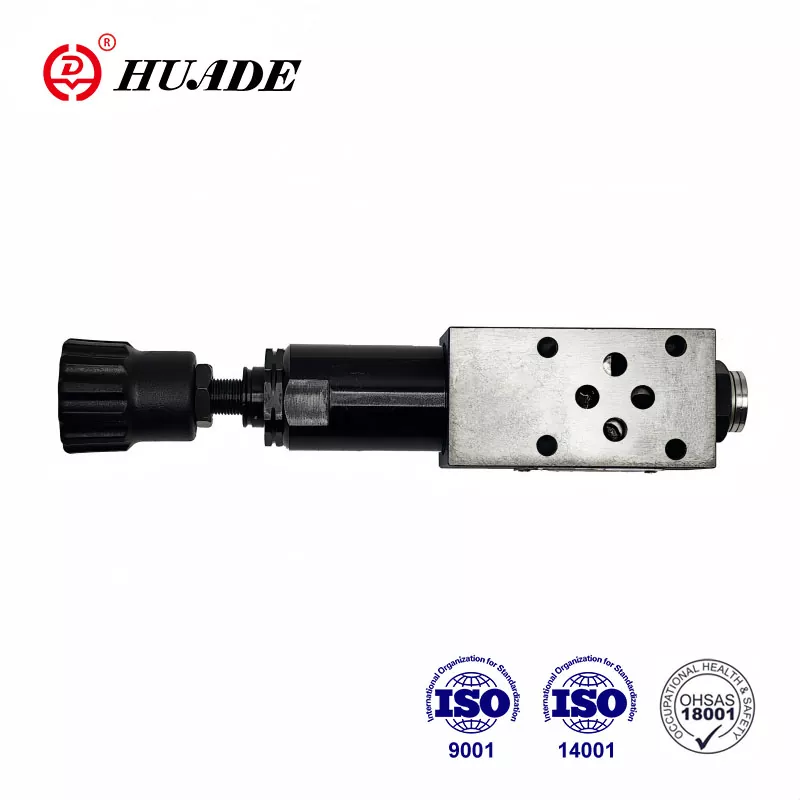

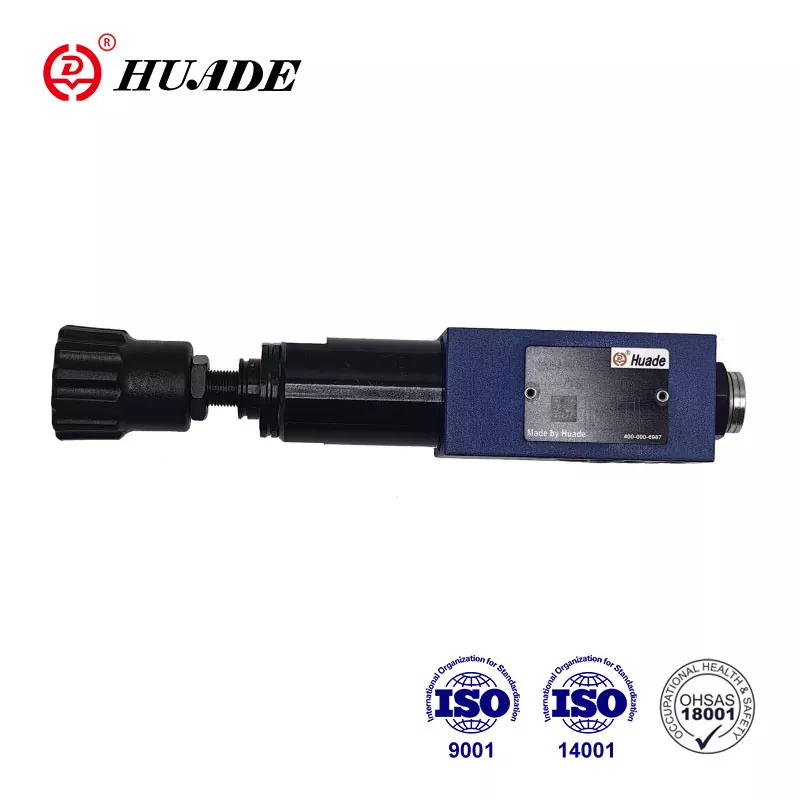

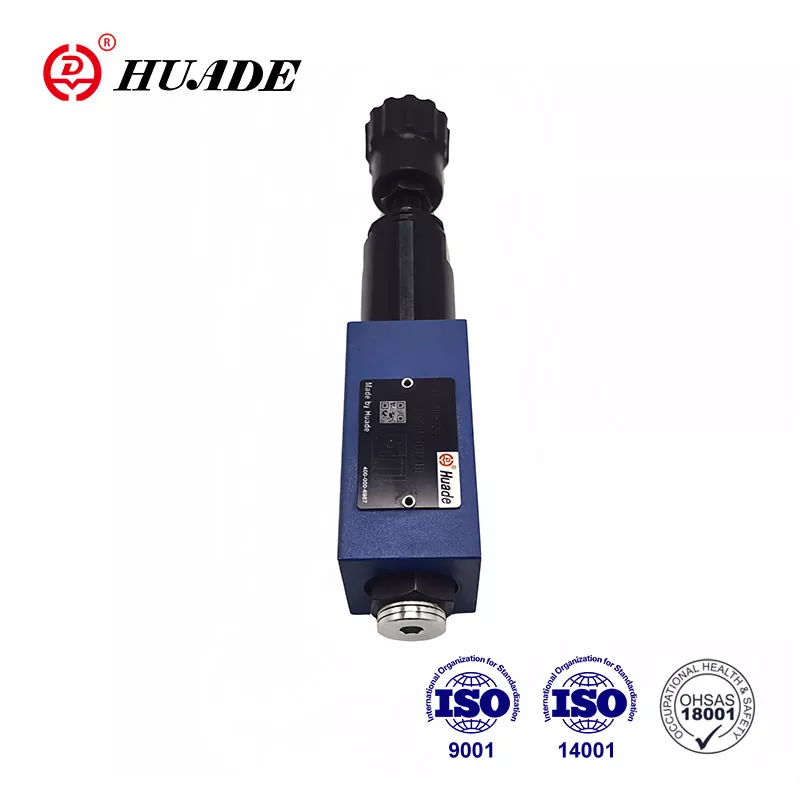

Компания Huade Hydraulic была основана в 1979 году. Благодаря внедрению технологий Rexroth компания Huade Hydraulic превратилась в самого мощного производителя гидравлики в Китае. Редукционный клапан ZDR 6 D может заменить продукцию Rexroth той же серии. Он имеет 3 регулировочных элемента в виде сэндвич-панели. По сравнению с другими аналогичными продуктами, редукционные клапаны Huade® имеют более стабильную работу в этой области. Huade Hydraulic уделяет особое внимание практичности, сохраняя при этом определенный уровень качества, поэтому ее продукция завоевывает широкое признание на рынке при более низкой цене.
|
Жидкость под давлением |
Минеральное масло (для уплотнения NBR) или эфир фосфорной кислоты (для уплотнения FPM) |
|
Диапазон давления жидкости и температуры (℃) |
от -30 до +80 |
|
Диапазон вязкости (мм²/с) |
10~800 |
|
Степень загрязнения жидкости (㎛) |
Максимально допустимая степень |
|
Макс. рабочее давление (вход) (МПа) |
до 31,5 |
|
Вторичное давление (выход) (МПа) |
До 2,5, до 7,5, до 15,0, до 21,0 |
|
Порт противодавления Y (МПа) |
до 16,0 |
|
Макс.поток (л/мин) |
до 50,0 |
|
Вес (кг) |
примерно 1,2 |
Функции:
▶ Конструкция сэндвич-панели
▶ 4 класса давления
▶ 3 элемента регулировки:
. Поворотная ручка
. Втулка с шестигранником и защитным колпачком
. Запираемая поворотная ручка со шкалой
▶ Снижение давления в портах A, B или P
▶ Обратный клапан, опционально
▶ Схема подключения по DIN 24 340, форма A, ISO 4401 и CETOP – RP 121H
Приложение:
Редукционный клапан типа ZDR 6 D используется для снижения давления в системе.
1. Разрез и обозначение редукционного клапана ZDR 6 D.
Редукционные клапаны типа ZDR 6 D.. представляют собой трехходовые редукционные клапаны прямого действия с многослойной пластиной и функцией сброса давления на вторичной стороне. Редукционный клапан состоит из корпуса (1), управляющего золотника (2), пружины сжатия (3) и регулировочного элемента (4), а также дополнительного обратного клапана.
Вторичное давление устанавливается элементом регулировки давления (4).
Модель "ЗДР6ДА"
В состоянии покоя клапан нормально открыт, и жидкость может беспрепятственно течь из порта А в порт А1. Давление в порт A1 одновременно подается через линию управления, расположенную в зоне золотника напротив пружины сжатия (3). Когда давление в порту А1 превышает уровень давления, установленный на пружине сжатия (3), золотник управления (2) перемещается в положение управления против пружины сжатия (3) и удерживает заданное давление в порте А1 постоянным.
Управляющее давление и пилотное масло поступают из порта А1 через линию управления.
Если давление в канале A1 из-за внешних сил еще больше возрастает, золотник управления (2) перемещается еще дальше в сторону пружины сжатия (3).
Это приводит к открытию пути потока в порте A1 через участок управления (9) на золотнике управления (2) в резервуар. Затем в бак поступает достаточное количество жидкости, чтобы предотвратить дальнейшее повышение давления. Из камеры пружины (7) всегда опорожняется в бак снаружи через отверстие (6) в порт T (Y).
Соединение манометра (8) позволяет контролировать вторичное давление на клапане.
Установка обратного клапана для свободного потока возможна только в портах от А1 до А в версии «DA».
Модели «ДП» и «ДБ»
В модели «DP» давление снижается в порту P1. Управляющее давление и управляющее масло забираются изнутри из порта P1.
В модели «DB» давление в порту P1 снижается, а пилотное масло забирается из порта B.
Внимание!
В модели DB необходимо обеспечить, чтобы давление в порте B не превышало заданное давление, когда распределительный клапан находится в положении от P до A. В противном случае давление в порте A будет снижено.
состав ЗДР 6 ДА1-40Б
Условное обозначение ЗДР 6 ДП...-40Б
