Где проводится проверка клапана давления

Эти защитные устройства есть повсюду – в водонагревателях вашего дома, на заводах, электростанциях и химических предприятиях. Но вот важный вопрос: где именно мы испытываем эти спасательные устройства?

Давайте рассмотрим каждое из этих мест тестирования и поймем, когда и почему используется каждый метод.

Заводские испытания: с чего все начинается

Что происходит на заводе?

Прежде чем любой клапан давления покинет производителя, он проходит так называемое заводское приемочное тестирование (FAT). Воспринимайте это как выпускной экзамен перед выпуском.

В ходе заводских испытаний технические специалисты проверяют:

• Клапан открывается при правильном давлении?
• Закрывается ли он нормально при падении давления?
• Есть ли утечки, когда он должен быть закрыт?
• Достаточно ли прочен корпус клапана для своей работы?

Тестирование на семинаре: подход «глубокого погружения»

Что такое тестирование мастерской?

Мастерские испытания, также называемые «стендовыми испытаниями», означают снятие клапана с его обычного места и доставку его в специальный испытательный центр. Это все равно, что отвезти машину в гараж механика вместо того, чтобы заставлять его работать на подъездной дорожке.

Тестирование на месте: тестирование там, где живет клапан

Что такое тестирование на месте (in-situ)?

Тестирование на месте означает проверку клапана, пока он еще установлен в системе. Это похоже на то, как врач проверяет ваше сердце стетоскопом вместо того, чтобы делать операцию.

Виды тестирования на месте

Ручное тестирование:Некоторые клапаны имеют небольшой рычаг или кнопку, которую операторы могут нажать, чтобы открыть клапан вручную. Это самый простой тест, но он не дает нам точного давления, необходимого для открытия клапана.

Испытание механической пружины:Специальное оборудование нажимает на пружинный механизм клапана, чтобы определить, какое усилие потребуется, чтобы открыть клапан. Этот метод очень точен и автоматизирован.

Проверка давления газа:Техники подключают небольшой баллон со сжатым газом, чтобы открыть клапан. Этот метод прост, но для получения точных результатов требуется опытный оператор.

Автоматизированные системы:Современные системы с компьютерным управлением могут автоматически проверять клапаны, записывать все данные в цифровом виде и даже отправлять отчеты в облако.

Онлайн-тестирование: будущее тестирования клапанов

Онлайн-тестирование означает проверку работоспособности клапана, пока система продолжает работать в обычном режиме. Это новейший и наиболее продвинутый подход.

Как работает онлайн-тестирование

Специальные датчики и компьютерные системы непрерывно контролируют:

• Уровни давления во всей системе
• Небольшие изменения положения клапана
• Изменения температуры, которые могут повлиять на работу клапана
• Вибрации, которые могут указывать на проблемы

Где найти контрольные точки на разных типах клапанов

Промышленные предохранительные клапаны

Большинство промышленных предохранительных клапанов давления имеют контрольные соединения на боковой стороне корпуса клапана. Они выглядят как небольшие резьбовые отверстия, к которым технические специалисты могут прикрепить испытательное оборудование. Некоторые системы также имеют специальные контрольные фланцы на трубопроводе рядом с клапаном.

Клапаны для домашнего водонагревателя

Клапан сброса давления на домашнем водонагревателе обычно имеет небольшой рычаг сверху или сбоку. Вы можете вручную поднять этот рычаг, чтобы проверить, открывается ли клапан (но будьте осторожны — выйдет горячая вода!).

Клапаны системы отопления, вентиляции и кондиционирования воздуха

Системы отопления и охлаждения часто имеют специальные балансировочные клапаны с двумя контрольными портами — красным и синим. Это помогает техническим специалистам измерять разницу давления на клапане.

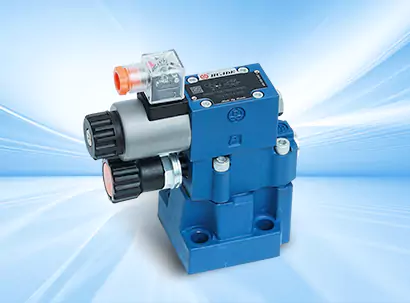

Клапаны гидравлической системы

Тяжелая техника и гидравлические системы имеют самоуплотняющиеся контрольные точки, к которым технические специалисты могут подключать манометры без потери гидравлической жидкости.

Методы тестирования: что на самом деле проверяется

Визуальный осмотр: первый шаг

Прежде чем начать какие-либо испытания, технические специалисты внимательно осматривают клапан и проверяют:

• Трещины или повреждения корпуса клапана
• Ржавчина или коррозия
• Ослабленные соединения
• Мусор или отложения вокруг клапана
• Правильный монтаж и поддержка.

Испытание давлением: главное событие

Самый важный тест проверяет «установочное давление» — точное давление, при котором клапан должен открыться. Техники постепенно повышают давление и точно измеряют момент, когда клапан начинает открываться.

Испытание на герметичность: проверка уплотнения

В закрытом состоянии клапаны давления не должны протекать. Технические специалисты проверяют это, создавая давление ниже заданного значения и измеряя любые утечки. Даже небольшие утечки могут привести к потере энергии и указать на будущие проблемы.

Тестирование времени отклика

Как быстро открывается клапан, когда давление становится слишком высоким? Это имеет решающее значение для безопасности: клапан с медленным откликом может не предотвратить повреждение оборудования.

Правила безопасности при испытаниях клапанов давления

Перед тестированием

• Заблокируйте систему:Убедитесь, что никто не сможет случайно запустить систему во время тестирования.
• Безопасная разгерметизация:Снижайте давление постепенно и безопасно.
• Защита от износа:Защитные очки, перчатки и другое защитное оборудование необходимы.
• Используйте обученный персонал:Только квалифицированные специалисты должны проверять клапаны давления.

Во время тестирования

• Никогда полностью не открывайте большие клапаны:По возможности используйте тестирование «микролифт», чтобы избежать повреждений.
• Аварийное отключение:Всегда имейте возможность быстро остановить тест, если что-то пойдет не так
• Постоянно контролировать:Следите за манометрами и прислушивайтесь к необычным звукам

После тестирования

• Документируйте все:Запишите все результаты испытаний и обнаруженные проблемы.
• Безопасное восстановление:Убедитесь, что клапан и система правильно собраны.
• Проверьте работу:Прежде чем вернуться в эксплуатацию, дважды проверьте, что все работает правильно.

Отраслевые стандарты: следуя правилам

Стандарты ASME

Американское общество инженеров-механиков (ASME) устанавливает правила безопасности сосудов под давлением и котлов в Соединенных Штатах. Они требуют:

• Регулярное тестирование каждые 1–5 лет в зависимости от применения
• Специальные процедуры тестирования и документация
• Рабочее давление на 3–10 % ниже давления срабатывания клапана.

Стандарты API

Американский институт нефти (API) специализируется на безопасности нефтегазовой отрасли. Они рекомендуют:

• Технический осмотр каждые 5-10 лет.
• Интервалы испытаний с учетом рисков (больше испытаний критически важных клапанов)
• Специальные процедуры для различных типов клапанов

Международные стандарты ИСО

Международная организация по стандартизации (ISO) предоставляет глобальные стандарты:

• Ежегодная повторная калибровка для многих приложений
• Ежеквартальные ручные проверки критически важных систем
• Особые требования к испытаниям для различных типов клапанов

Разные отрасли, разные подходы

Распространенные проблемы, обнаруженные во время тестирования

Застрявшие клапаны

Наиболее распространенной проблемой являются клапаны, которые не открываются должным образом из-за:

• Ржавчина или коррозия на движущихся частях
• Мусор или грязь в клапанном механизме
• Накопление минералов из воды или других жидкостей.
• Поврежденные или изношенные пружины

Неправильное заданное давление

Иногда клапаны открываются при неправильном давлении, потому что:

• Пружины со временем ослабли
• Внутренние детали изношены или повреждены.
• Клапан был неправильно отрегулирован при установке.
• Перепады температур повлияли на материалы

Утечка клапанов

Клапаны, которые дают течь, когда их следует закрыть, часто имеют:

• Изношены или повреждены седла, в которых клапан закрывается.
• Мусор препятствует надлежащей герметизации
• Деформированные или корродированные уплотнительные поверхности.
• Неправильная установка или регулировка.

Медленный ответ

Клапаны, которые медленно реагируют на изменения давления, могут иметь:

• Липкие или корродированные движущиеся части.
• Поврежденные пружины или механизмы
• Неправильная смазка
• Загрязнение в корпусе клапана

Будущее испытаний клапанов давления

Умные клапаны и технологии Интернета вещей

Современные «умные» клапаны давления включают в себя датчики и системы связи, которые могут:

• Постоянно контролировать собственную производительность
• Отправляйте оповещения при возникновении проблем
• Запись истории эксплуатации для анализа
• Взаимодействие с центральными системами управления

Прогнозируемое обслуживание

Вместо тестирования клапанов по фиксированному графику новые подходы используют анализ данных, чтобы предсказать, когда потребуется тестирование:

• Мониторинг условий эксплуатации и производительности клапана
• Выявить закономерности, которые указывают на развивающиеся проблемы
• Планируйте техническое обслуживание только при необходимости
• Сократите ненужные простои и затраты

Передовое испытательное оборудование

Новые инструменты тестирования делают тестирование клапанов более точным и эффективным:

• Цифровые датчики с беспроводной передачей данных
• Автоматизированные испытательные системы со встроенными функциями безопасности
• Портативное оборудование для облегчения тестирования на месте
• Облачное хранение и анализ данных

Выбор правильного места и метода тестирования

Вопросы, которые следует задать

Решая, где и как проверять клапаны давления, учитывайте:

Насколько критичен клапан?Клапаны жизнеобеспечения требуют более тщательного тестирования, чем те, которые защищают только оборудование.

Какова стоимость простоя?Если остановка системы стоит тысячи долларов в час, имеет смысл провести тестирование на месте.

Каких проблем вы ожидаете?Если вы подозреваете внутреннее повреждение, тестирование в мастерской позволит лучше диагностировать.

Как часто клапана выходят из строя?Системы с частыми проблемами выигрывают от более частых проверок на месте.

Каковы риски безопасности?Приложения с высоким риском могут потребовать наиболее тщательного тестирования в мастерских.

Соображения стоимости

Затраты на тестирование и затраты на отказ

Хотя проверка клапанов стоит денег, отказы клапанов обходятся гораздо дороже:

• Аварийный ремонт при внеплановых простоях
• Повреждение оборудования из-за избыточного давления
• Потери продукции во время простоя
• Инциденты, связанные с безопасностью, и нормативные санкции
• Затраты на очистку окружающей среды

Сравнение методов тестирования

Заводское тестирование:Низкая стоимость клапана, высокая надежность, но только для новых клапанов.

Тестирование в мастерской:Высокая стоимость из-за простоя, но максимально тщательная диагностика.

Тестирование на месте:Умеренная стоимость, минимальное время простоя, подходит для плановых проверок.

Онлайн-тестирование:Высокая первоначальная стоимость оборудования, но минимальные текущие затраты и максимальное время безотказной работы.

Факторы окружающей среды и устойчивого развития

Сокращение отходов

Правильные испытания клапанов помогают окружающей среде:

• Предотвращение утечек, приводящих к потере материалов и энергии.
• Снижение необходимости экстренной замены клапанов.
• Увеличение срока службы клапана за счет раннего обнаружения проблем
• Минимизация простоев системы и потерь энергии

Методы зеленого тестирования

Новые подходы к тестированию более экологичны:

• Цифровая документация сокращает бумажные отходы
• Эффективное тестирование снижает потребление энергии
• Прогнозируемое техническое обслуживание предотвращает ненужную замену деталей.
• Удаленный мониторинг сокращает поездки технических специалистов

Обучение и сертификация по испытаниям клапанов

Кто может проверять клапаны?

Для испытания клапанов давления требуются обученные и часто сертифицированные специалисты, потому что:

• Риски безопасности высоки, если тестирование проводится неправильно
• Точные результаты требуют правильных процедур и использования оборудования.
• Существует юридическая ответственность за ненадлежащее тестирование.
• Для страхования может потребоваться сертифицированный персонал

Программы обучения

Различные организации предлагают обучение испытаниям клапанов:

• Производители оборудования проводят обучение по своей продукции
• Отраслевые ассоциации предлагают общие программы сертификации.
• Государственным учреждениям иногда требуется специальная подготовка
• Компании часто предоставляют программы внутреннего обучения.

Документация и ведение учета

Почему документация имеет значение

Надлежащие записи испытаний клапанов необходимы для:

• Соблюдение нормативных требований и проверки
• Страховое покрытие и претензии
• Отслеживание производительности клапана с течением времени
• Планирование будущего обслуживания и замены.
• Юридическая защита при несчастных случаях

Что документировать

Полные протоколы испытаний должны включать:

• Дата, время и место тестирования
• Персонал, проводивший тестирование
• Оборудование, используемое для тестирования
• Результаты испытаний и обнаруженные проблемы
• Предпринятые корректирующие действия
• Фотографии состояния клапана
• Следующая запланированная дата тестирования
