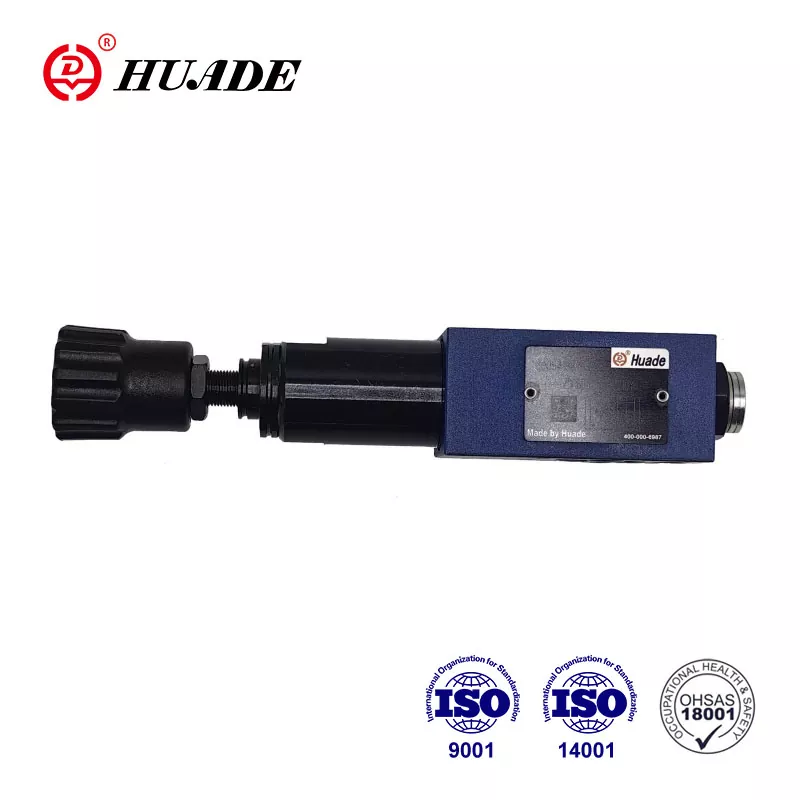

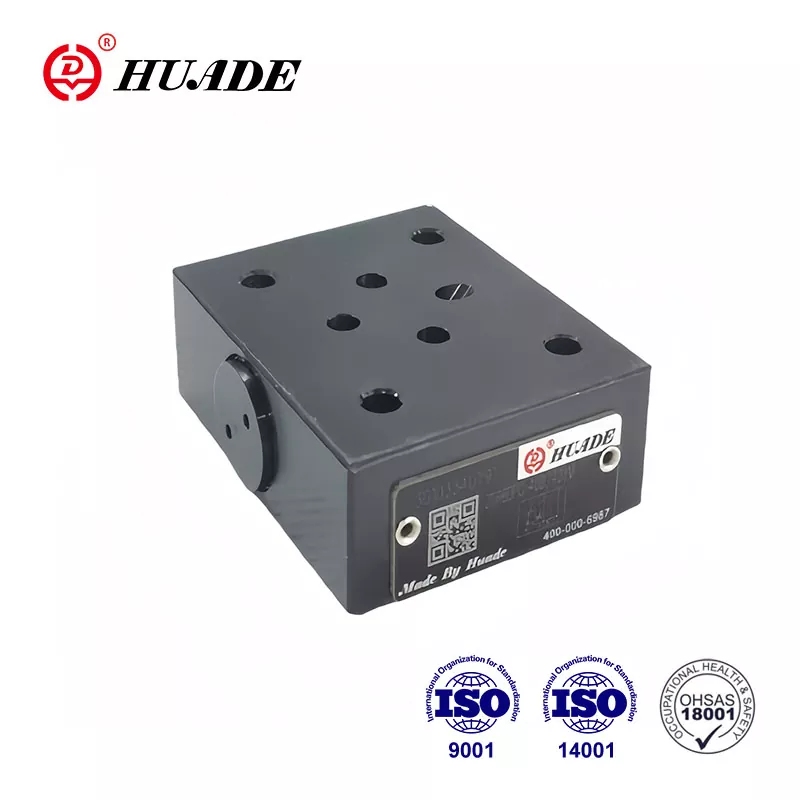

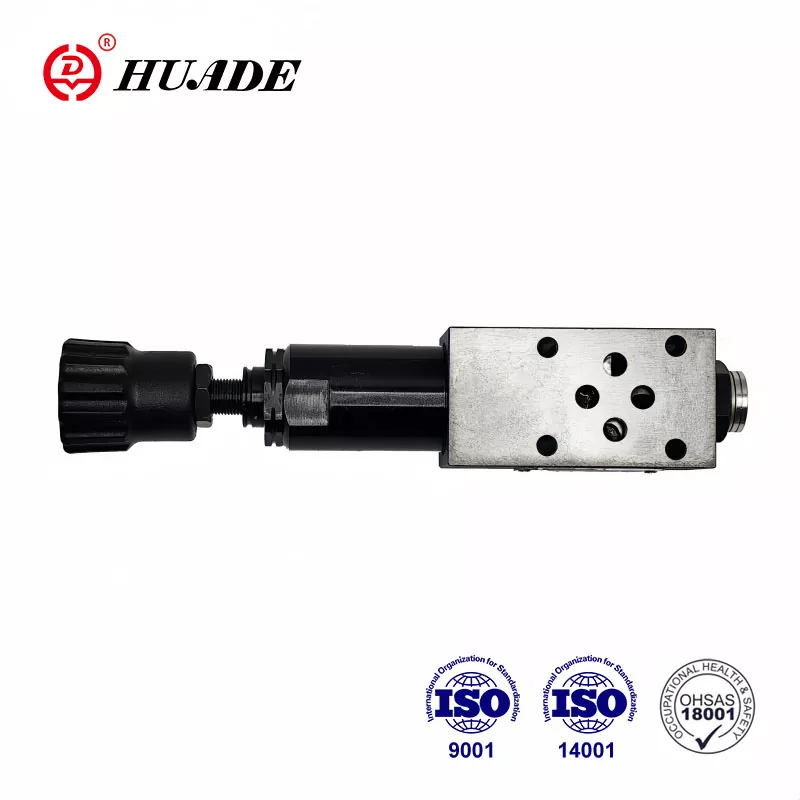

Снижение давления клапана zdr 6 dpo

Клапаны с уменьшением давления Huade® всегда приходили к международным стандартам. Huade Hydraulic в полной мере использует обильные внутренние ресурсы для контроля затрат, чтобы обеспечить гидравлические продукты по разумной цене. Для снижения давления гидравлических систем может использоваться ZDR 6 DP0.

Параметр продукта уменьшающего клапана zdr 6 dpo

Особенность продукта и применение уменьшения давления клапана ZDR 6 DPO

Функции:

▶ Дизайн сэндвич -пластин

Приложение:

Тип клапана ZDR 6 DPO используется для снижения давления системы.

Секция и символ уменьшения давления клапана ZDR 6 DPO

Клапаны с уменьшением давления тип ZDR 6 DPO ... 40B/40м - это уменьшающие давления клапаны схемы сэндвич -пластины. В основном клапан состоит из корпуса (1), катушки управления (2), сжатия пружины (3) и сжатия пружины (4).

В состоянии покоя клапан обычно открыт, а жидкость может течь беспрепятственно от порта P до порта P1. Давление в порту P1 в то же время присутствует в зоне катушки, противоположной сжатии пружины (4). Когда давление в порте P1 превышает уровень давления, установленного на

Сжатие пружины (4) Управляющая катушка (2) перемещается в контрольное положение против сжатия пружины (4) и удерживает установленное давление в константе порта P1.

Если давление в порте P1 еще больше поднимается из -за внешних сил, контрольная катушка (2) перемещается еще дальше к пружине сжатия (4).

Достаточная жидкость затем течет, чтобы предотвратить дальнейшее повышение давления. Весенняя камера всегда осушается для резервуара из -за бурения до порта T (y).

Структура zdr 6 dpo ...- 40b

Символы zdr 6 dpo ...- 40b
