Когда вы работаете с гидравлическими системами, важно понимать каждый компонент. Обратный клапан RVP 30 представляет собой надежное решение для регулирования потока жидкости в одном направлении. Этот гидравлический обратный клапан производства HYDAC стал стандартным выбором в промышленной и мобильной технике.
Что такое обратный клапан РВП 30?
Обратный клапан RVP 30 — это распределительный распределитель, монтируемый на коллекторе, предназначенный для гидравлических масляных систем. Он позволяет жидкости свободно течь из порта B в порт A, полностью блокируя обратный поток. Такое одностороннее управление потоком необходимо во многих гидравлических приложениях, где предотвращение обратного потока защищает насосы и поддерживает давление в системе.
В RVP 30 используется подпружиненная тарельчатая конструкция, изготовленная из закаленной стали. Когда давление жидкости из порта B превышает силу пружины, клапан открывается и пропускает жидкость. Когда давление падает или пытается изменить направление, пружина прижимает тарелку обратно к седлу, создавая уплотнение металл-металл, предотвращающее любую утечку.
Этот обратный клапан соответствует стандартам DIN ISO 1219 и специально разработан для установки непосредственно на гидравлические коллекторы или монтажные пластины. Компактная конструкция экономит место по сравнению с линейными обратными клапанами, что делает RVP 30 идеальным для систем, где пространство для установки ограничено.
Технические характеристики, которые имеют значение
Обратный клапан RVP 30 работает в сложных условиях и имеет характеристики, соответствующие промышленным требованиям. Клапан работает при максимальном рабочем давлении 350 бар, что соответствует примерно 5000 фунтов на квадратный дюйм. Такое номинальное давление делает RVP 30 подходящим для гидравлических контуров высокого давления, обычно встречающихся в тяжелом оборудовании.
Пропускная способность достигает до 600 литров в минуту или около 150 галлонов в минуту. Такая высокая скорость потока означает, что обратный клапан RVP 30 может обрабатывать значительные объемы жидкости, не создавая чрезмерного падения давления. Стандартное давление открытия составляет 0,5 бар, хотя существуют варианты от 0,05 до 4,5 бар в зависимости от потребностей применения. Более низкое давление открытия позволяет клапану открываться легче, а более высокие настройки обеспечивают лучшую герметизацию от обратного потока.
Корпус клапана изготовлен из углеродистой стали с фосфатным или цинковым покрытием для защиты от коррозии. Сама тарелка изготовлена из закаленной и полированной стали, обеспечивающей долговечность. Стандартные уплотнения изготовлены из фторэластомера FKM, который выдерживает температуру от минус 20 градусов Цельсия до плюс 80 градусов Цельсия. Некоторые версии расширяют нижний диапазон до минус 30 градусов Цельсия.
RVP 30 весит около 10,3 кг и подключается через порты с резьбой, рассчитанные на 1,5-дюймовые фитинги с уплотнительными кольцами NPTF, BSPP или SAE. В схеме крепления используются четыре болта, и их можно установить в любом положении без ущерба для производительности.
Как обратный клапан RVP 30 работает в реальных условиях
Понимание того, где подходит обратный клапан RVP 30, помогает понять его ценность. Одним из распространенных применений является защита насосов. Когда гидравлический насос отключается, жидкость может попытаться течь обратно через насос. Этот обратный поток может повредить компоненты насоса или привести к внезапному падению давления в системе. Установка RVP 30 на выходе насоса предотвращает обратный поток и защищает насос от повреждений.
Аккумуляторные цепи также выигрывают от обратного клапана RVP 30. Аккумуляторы хранят жидкость под давлением для быстрого выпуска при необходимости. Обратный клапан поддерживает давление в аккумуляторе, предотвращая попадание жидкости обратно в основную систему при падении давления. Это сохраняет запасенную энергию доступной для следующего рабочего цикла.
Передвижная техника, такая как экскаваторы и погрузчики, использует RVP 30 во всех своих гидравлических системах. Эти машины работают в тяжелых условиях с постоянной вибрацией и переменными нагрузками. Уплотнение обратного клапана «металл по металлу» обеспечивает нулевую утечку, даже когда компоненты нагреваются во время интенсивного использования. Такая надежность сокращает время простоев примерно на 20–30 процентов по сравнению с системами, в которых используются обратные клапаны более низкого качества.
Производственные линии включают обратный клапан RVP 30 в прессы, термопластавтоматы и автоматизированное сборочное оборудование. Быстрое время отклика клапана и низкий перепад давления помогают этим системам работать плавно и без потерь энергии. Те же принципы применяются в системах управления шагом ветряных турбин и морском оборудовании, где надежность не может быть поставлена под угрозу.
Характеристики падения давления
Каждый клапан создает некоторое сопротивление потоку, которое проявляется в перепаде давления. Обратный клапан RVP 30 сводит к минимуму эти потери энергии благодаря обтекаемой внутренней конструкции. При 100 литрах в минуту падение давления составляет около 0,5 бар. Оно увеличивается примерно до 1,2 бар при расходе 200 литров в минуту и достигает примерно 4,8 бар при максимальном расходе 600 литров в минуту.
Эти значения падения давления относительно невелики для обратного клапана такого размера и производительности. Меньший перепад давления означает меньшие потери энергии в виде тепла и более эффективную работу системы. Зависимость между скоростью потока и падением давления не является линейной: падение давления увеличивается быстрее при более высоких скоростях потока из-за турбулентности и трения.
Проектировщики систем могут использовать эти значения падения давления для расчета общих потерь в системе и выбора правильного размера насосов. Обратный клапан RVP 30 вносит минимальный вклад в общую неэффективность системы, что важно при оптимизации энергопотребления в крупных промышленных установках.
Сравнение RVP 30 с альтернативами
Рынок гидравлических клапанов предлагает множество вариантов обратных клапанов. Обратный клапан RVP 30 конкурирует в первую очередь по надежности и производительности, а не по цене. Bosch Rexroth производит аналогичные клапаны, рассчитанные на сопоставимое давление и расход, иногда с возможностями электронного мониторинга, которые подходят для автоматизированных систем. Parker Hannifin предлагает обратные клапаны, которые немного легче и их легче интегрировать в компактные конструкции.

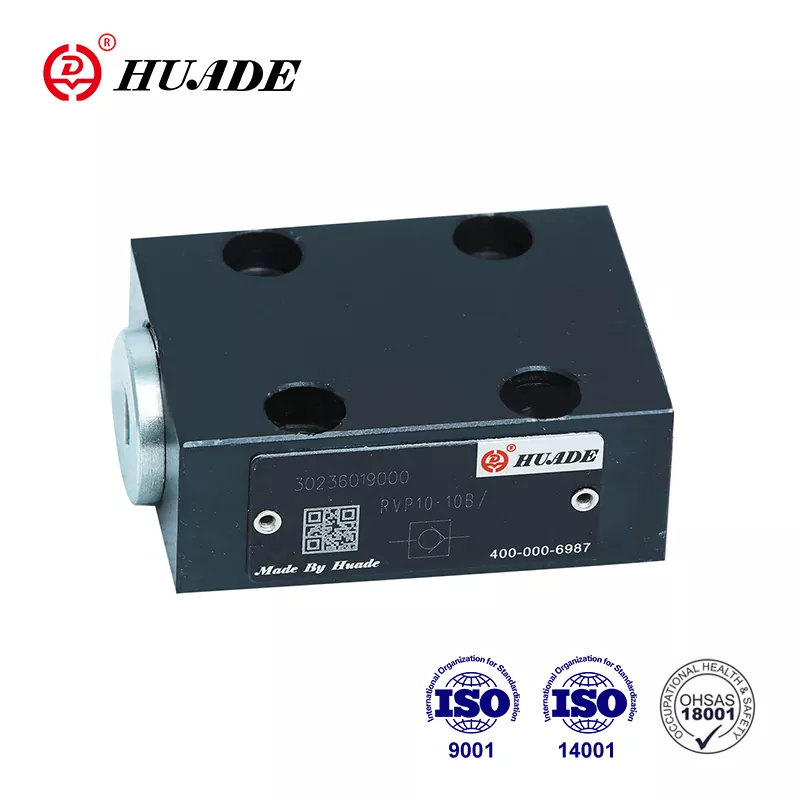

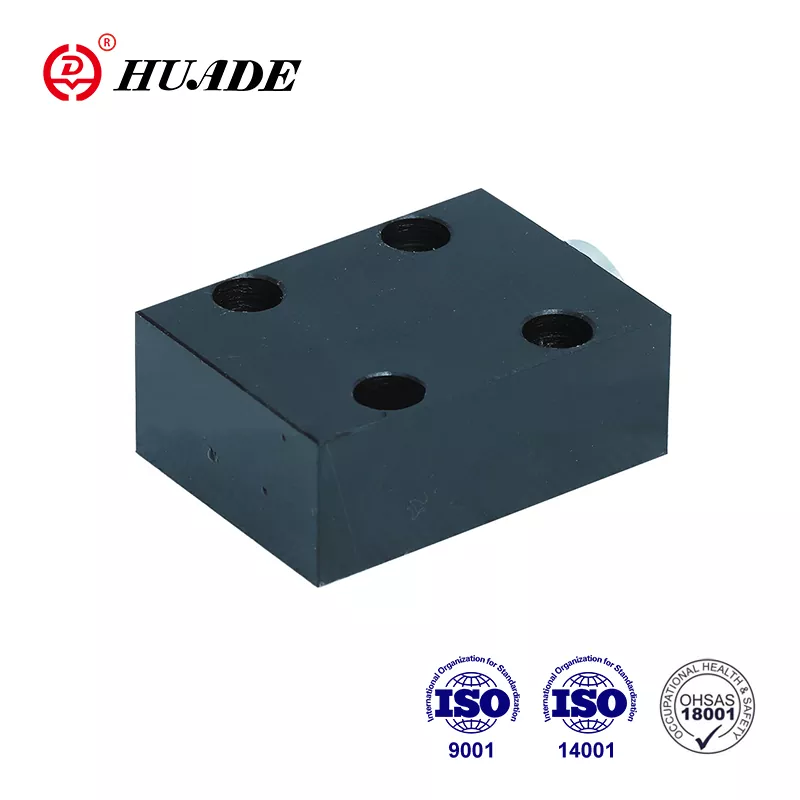

Китайские производители, такие как Huade, производят обратные клапаны, соответствующие спецификациям RVP 30, по ценам на 30–50 процентов ниже. Эти альтернативы соответствуют стандартам сертификации ISO и хорошо работают в приложениях, где бюджетные ограничения имеют большее значение, чем наследие бренда. Компромисс обычно предполагает менее полную техническую поддержку и потенциально более короткий срок службы в экстремальных условиях.
Обратные клапаны Eaton Vickers обеспечивают хорошую совместимость со стандартными компонентами SAE и поддерживают широкую доступность через дистрибьюторские сети. Обратный клапан RVP 30 отличается инженерной точностью HYDAC и расчетом среднего времени наработки на отказ в течение 150 лет. Этот прогноз долговечности основан на обширных испытаниях и полевых данных тысяч установок.
Для приложений, требующих абсолютной надежности, таких как морские нефтяные платформы или критические производственные процессы, RVP 30 оправдывает свою премиальную цену. Для общепромышленного использования с регулярным доступом для технического обслуживания менее дорогие альтернативы могут обеспечить адекватную производительность.
Рекомендации по установке
Правильная установка гарантирует, что обратный клапан RVP 30 будет работать должным образом. Монтажная поверхность должна быть плоской с точностью до 0,01 миллиметра на 100 миллиметров и гладкой до шероховатости 0,8 микрометра или выше. Эти характеристики предотвращают утечки вокруг корпуса клапана и обеспечивают равномерное распределение нагрузки на крепежные болты.
Тип резьбы должен соответствовать системным соединениям, будь то NPTF, BSPP или SAE. Использование неправильного стандарта резьбы может привести к перекосу резьбы или неправильному уплотнению. Нанесите резьбовой герметик, подходящий для гидравлических систем, избегая продуктов, которые могут загрязнять жидкость или разрушаться под давлением.
Крепежные болты должны иметь класс 10.9 или эквивалентный и затягиваться крест-накрест с моментом затяжки, указанным в руководстве по установке HYDAC. Неравномерная затяжка может деформировать монтажную поверхность и создать пути утечки. Обратный клапан RVP 30 можно устанавливать в любом положении, поскольку для герметизации он использует давление пружины, а не силу силы тяжести.
Фильтрация на входе имеет решающее значение для долговечности клапана. Система должна фильтровать частицы размером до 20 микрометров или меньше, чтобы соответствовать уровню чистоты ISO 4406 от 19.01.16, указанному для RVP 30. Загрязнение является основной причиной выхода из строя обратного клапана: частицы препятствуют правильному уплотнению тарельчатого клапана или забивают уплотняющие поверхности.
После установки выпустите весь воздух из системы, прежде чем подавать полное давление. Захваченный воздух может вызвать неустойчивую работу клапана и чрезмерный шум. Проверьте обратный клапан, подав давление в обоих направлениях, чтобы убедиться, что он свободно открывается в прямом направлении и полностью герметично закрывается от обратного потока.
Техническое обслуживание и устранение неполадок
Обратный клапан RVP 30 требует минимального обслуживания при эксплуатации в соответствии со спецификациями. Интервалы проверок от 1000 до 2000 часов работы типичны для промышленного применения. Во время проверки проверьте наличие внешних утечек вокруг корпуса клапана и монтажной поверхности. Любая видимая утечка указывает на износ уплотнения или неправильную установку.
Периодическая проверка давления срабатывания позволяет убедиться в том, что пружина не ослабла и тарелка не изношена. Если давление открытия значительно возросло, возможно, внутреннее загрязнение препятствует полному открытию клапана. Если давление срабатывания снизилось, это может свидетельствовать об усталости пружины или деградации уплотнения.
Наиболее распространенной проблемой обратного клапана RVP 30 является заедание тарельчатого клапана, когда клапан не открывается или не закрывается должным образом. Обычно это происходит из-за попадания загрязнений между тарелкой и седлом. Промывка системы чистой гидравлической жидкостью часто устраняет незначительное заедание. Сильное загрязнение требует разборки и очистки клапана или замены комплекта уплотнений.
HYDAC предлагает комплекты уплотнений специально для RVP 30, включая все уплотнительные и опорные кольца. Замена уплотнений обычно занимает менее часа с использованием простых ручных инструментов. Номер детали комплекта уплотнений FKM — SEAL KIT 30FKM. Всегда используйте оригинальные комплекты уплотнений HYDAC или проверенные эквиваленты для поддержания работоспособности клапана.
Эксплуатация обратного клапана RVP 30 за пределами его температурного диапазона может привести к повреждению уплотнений и вызвать утечку. Уплотнения FKM подходят для большинства гидравлических систем с минеральным маслом, но для несовместимых жидкостей, таких как некоторые синтетические масла, вместо них могут потребоваться уплотнения из NBR. Всегда проверяйте совместимость жидкостей перед установкой.
Где купить обратный клапан РВП 30
Обратный клапан RVP 30 можно приобрести у авторизованных дистрибьюторов и онлайн-поставщиков. На официальном сайте HYDAC осуществляется прямой заказ модели RVP-30-01.X с доставкой в течение 2–4 недель по всему миру. Это гарантирует подлинные компоненты с полной гарантией производителя и доступом к технической поддержке.
Промышленные поставщики, такие как MROstop и Motion Industries, продают обратный клапан RVP 30 по цене от 600 до 850 долларов США за стандартную конфигурацию. Эти дистрибьюторы часто имеют запасы для немедленной отгрузки, что помогает в случае необходимости быстрой замены клапанов минимизировать время простоя.
На интернет-магазинах, включая eBay, представлены новые клапаны RVP 30 от разных продавцов. Цены варьируются примерно от 593 до 857 долларов в зависимости от продавца и конкретной комплектации модели. Программы защиты покупателей снижают риск при покупке через эти каналы, хотя проверка репутации продавца по-прежнему важна.
Для клиентов, рассматривающих альтернативные варианты затрат, Alibaba связывает покупателей с такими производителями, как Huade, которые производят обратные клапаны, совместимые с RVP 30. Цены обычно на 30–50 процентов ниже оригинальных продуктов HYDAC при минимальном заказе от 1 до 10 штук. Срок поставки от 1 до 2 недель и годовая гарантия являются стандартными. SSL-шифрование платежей защищает транзакции.
При сравнении источников учитывайте общую стоимость, включая доставку, условия гарантии и доступность технической поддержки. Обратный клапан RVP 30, приобретенный по авторизованным каналам, включает документацию, файлы САПР для проектирования системы и доступ к инженерам HYDAC по вопросам применения. Эти услуги приносят пользу помимо самого компонента.
Экономические соображения
Обратный клапан RVP 30 представляет собой умеренную инвестицию в полноценную гидравлическую систему. Типичная цена от 500 до 800 евро позиционирует его как компонент премиум-класса по сравнению с экономичными альтернативами. Эта стоимость оправдана длительным сроком службы клапана и отсутствием утечек, что снижает потери жидкости и предотвращает загрязнение.
Окупаемость инвестиций достигается, прежде всего, за счет сокращения времени простоя и затрат на техническое обслуживание. В системах, использующих RVP 30, происходит меньше незапланированных остановов из-за отказа клапана. Уплотнение металл-металл исключает постепенную утечку, которая может загрязнить системы и повредить последующие компоненты. При типичном сроке установки от 5 до 10 лет эта экономия часто превышает первоначальную разницу в цене по сравнению с более дешевыми обратными клапанами.
Энергоэффективность также способствует повышению экономической ценности. Низкий перепад давления обратного клапана RVP 30 означает, что на проталкивание жидкости через клапан тратится меньше мощности насоса. В крупных системах, работающих непрерывно, эта экономия энергии может достигать тысяч долларов в год.
Затраты на техническое обслуживание остаются низкими, поскольку в RVP 30 используются стандартные комплекты уплотнений и для обслуживания требуются только базовые инструменты. Запасные части по-прежнему доступны у HYDAC и дистрибьюторов даже для клапанов, установленных десятилетия назад. Такая долгосрочная доступность запчастей защищает инвестиции в оборудование и снижает риск устаревания.
Будущие тенденции и цифровая интеграция
Производство гидравлических компонентов постепенно внедряет датчики и цифровой мониторинг. Хотя нынешний обратный клапан RVP 30 представляет собой чисто механическое устройство, будущие версии могут включать датчики давления или датчики расхода, встроенные в корпус клапана. Эти дополнения позволят проводить профилактическое обслуживание, обнаруживая снижение производительности до того, как произойдет полный отказ.
Инициативы «Индустрия 4.0» направлены на расширение возможностей взаимодействия между гидравлическими компонентами и системами управления. Интеллектуальная версия RVP 30 может сообщать о своем статусе центральной системе мониторинга, предупреждая операторов о необходимости технического обслуживания или о том, что условия эксплуатации превышают расчетные пределы. Это развитие согласуется с более широкой тенденцией к техническому обслуживанию по состоянию, а не по интервалам обслуживания.
Несмотря на эти технологические возможности, основная конструкция обратного клапана RVP 30, скорее всего, останется неизменной. Подпружиненный тарельчатый механизм зарекомендовал себя за десятилетия эксплуатации в бесчисленных сферах применения. Любые цифровые усовершенствования будут дополнять, а не заменять основную механическую функцию.
Правильный выбор
Выбор обратного клапана RVP 30 зависит от соответствия возможностей клапана требованиям системы. Для применений, требующих максимального давления до 350 бар и скорости потока до 600 литров в минуту, RVP 30 обеспечивает проверенную производительность. Уплотнение с нулевой утечкой имеет решающее значение в системах, где даже небольшое количество обратного потока вызывает проблемы.
Бюджетные соображения имеют значение для каждого проекта. Обратный клапан RVP 30 стоит дороже, чем базовые альтернативы, но дешевле, чем клапаны с электронным управлением с аналогичными характеристиками. Это ставит его в среднее положение, где производительность и надежность оправдывают премиальную цену, но не достигают уровня роскоши.
Техническая поддержка и доступность документации позволяют использовать RVP 30 для сложных систем, в которых могут возникнуть проблемы с интеграцией. HYDAC предоставляет инженерную помощь и подробные спецификации, которые помогают проектировщикам систем оптимизировать выбор компонентов. Эта поддержка оказывается ценной при устранении неожиданных проблем или расширении границ производительности.
Обратный клапан RVP 30 заслужил свою репутацию благодаря стабильной работе в сложных условиях эксплуатации. Понимание его технических характеристик, правильных процедур установки и требований к техническому обслуживанию помогает пользователям получить максимальную отдачу от этого гидравлического компонента. Независимо от того, защищаете ли вы дорогие насосы, поддерживаете давление в аккумуляторе или контролируете поток в мобильном оборудовании, RVP 30 обеспечивает надежное одностороннее управление потоком, которое обеспечивает бесперебойную работу гидравлических систем.
