При работе с гидравлическими системами контроль направления потока жидкости имеет важное значение для безопасности и эффективности. Обратный клапан RVP-20 представляет собой установленный на пластине гидравлический компонент, предназначенный для обеспечения потока жидкости в одном направлении и предотвращения обратного потока. В этом руководстве объясняется, что делает RVP-20 ценным для гидравлических применений и как он работает в реальных ситуациях.
Что такое обратный клапан РВП-20?

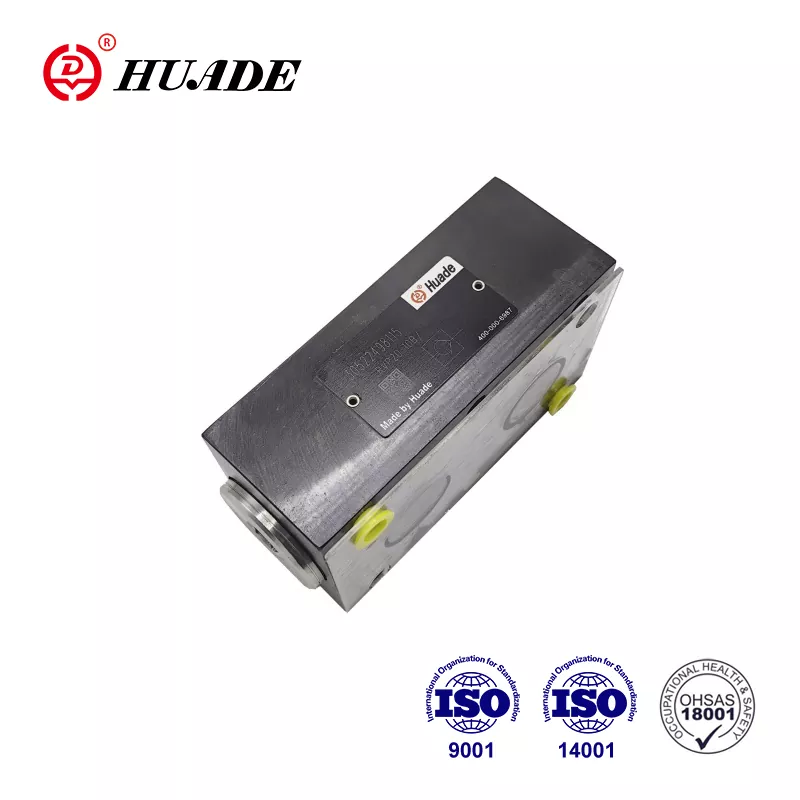

Обратный клапан RVP-20 — это подпружиненный клапан производства HYDAC, немецкой компании, специализирующейся на гидравлических решениях. В этом клапане используется тарельчатая конструкция конической формы, которая создает герметичное уплотнение, когда жидкость пытается течь назад. Число «20» в названии указывает на то, что он рассчитан на работу со средним расходом, что эквивалентно 1-дюймовому трубному соединению серии -16.
Клапан обеспечивает свободный поток из порта B в порт A, полностью блокируя обратный поток. Когда давление жидкости превышает силу пружины (обычно 0,5 бар), конус перемещается назад и пропускает жидкость. Когда давление падает или меняется на противоположное, пружина быстро прижимает конус обратно к седлу, останавливая любое движение назад. Это простое механическое действие происходит без подачи электроэнергии или внешнего управления.

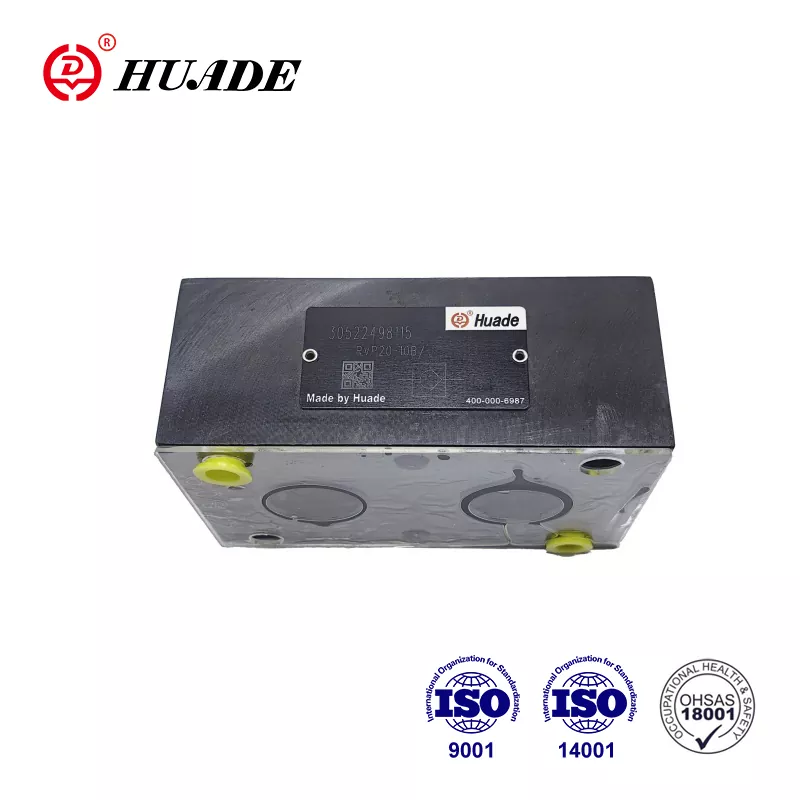

Обратный клапан RVP-20 весит около 3,3 кг и имеет компактную конструкцию, позволяющую устанавливать пластину непосредственно на блоки клапанов. Такой способ монтажа экономит место по сравнению с линейными клапанами и упрощает установку в сложных гидравлических контурах.
Технические характеристики и производительность
Обратный клапан RVP-20 выдерживает максимальное рабочее давление до 350 бар (5000 фунтов на квадратный дюйм) и расход до 350 литров в минуту (150 галлонов в минуту). Эти характеристики делают его пригодным для гидравлических систем средней мощности, используемых в строительной и промышленной технике. Клапан сохраняет свои рабочие характеристики в диапазоне температур от -20°C до +80°C, охватывая большинство условий эксплуатации.
Давление открытия стандартного обратного клапана RVP-20 составляет 0,5 бар. Это означает, что жидкости требуется лишь минимальное давление, чтобы открыть клапан для прямого потока. Если требуется повышенная устойчивость к открытию, доступны специальные версии с давлением срабатывания 1 бар или выше. Падение давления на клапане увеличивается с увеличением расхода: при 200 л/мин потеря давления составит около 2 бар, а при максимальном расходе 350 л/мин падение давления может достигать 4–8 бар.
Корпус клапана изготовлен из фосфатированной стали с возможностью цинкового покрытия, а конус и седло изготовлены из закаленной и шлифованной стали для обеспечения долговечности. Уплотнения FKM обеспечивают химическую стойкость и работают с гидравлическими жидкостями на основе минерального масла вязкостью от 2,8 до 800 мм²/с. Конструкция соответствует стандартам DIN ISO 1219 и протестирована с использованием минеральных масел, соответствующих спецификациям DIN 51524.
Как работает обратный клапан РВП-20
Понимание работы обратного клапана РВП-20 помогает объяснить, почему он эффективен в гидравлических системах. Клапан содержит подпружиненный конус, который опирается на прецизионно обработанное седло. В закрытом положении пружина плотно прижимает этот конус к седлу, создавая уплотнение металл-металл, предотвращающее прохождение жидкости назад.
Когда жидкость поступает из порта B под достаточным давлением, она прижимается к поверхности конуса. Как только давление превышает силу пружины, конус смещается назад, открывая путь для потока жидкости к порту А. Конус остается открытым, пока сохраняется давление вперед. В этом открытом состоянии обратный клапан RVP-20 создает относительно низкое сопротивление, обеспечивая эффективное движение жидкости через систему.
Если давление выравнивается или меняется на противоположное, пружина немедленно возвращает конус в закрытое положение. Такое быстрое закрытие предотвращает обратный поток и защищает компоненты, расположенные выше по потоку, от скачков давления или обратного вращения. Конструкция конуса обеспечивает правильную посадку клапана каждый раз, не требуя регулировки или обслуживания закрывающего механизма.
Установочные размеры и монтаж
В обратном клапане RVP-20 используется стандартная схема монтажа пластины, которая подходит для конфигураций портов SAE, BSPP и NPTF. Ширина монтажной поверхности составляет 76,5 мм, порты расположены на расстоянии 60 мм друг от друга. Общая длина клапана 133 мм, высота основания 127 мм. Эти компактные размеры позволяют обратному клапану RVP-20 устанавливаться в ограниченном пространстве гидравлических коллекторов.
Для установки необходимы болты М10, затянутые моментом 20-30 Нм. Монтажная поверхность должна иметь шероховатость 0,8 мкм или более гладкую, чтобы обеспечить надлежащее уплотнение. Клапан можно установить в любом положении без ущерба для производительности, что дает разработчикам гибкость при создании гидравлических контуров. Резьба порта имеет глубину 16 мм, а толщина фланца составляет 19 мм.
При установке обратного клапана РВП-20 убедитесь, что направление потока соответствует стрелке, указанной на корпусе клапана. Порт B должен подключаться к источнику давления, а порт A — к защищаемому контуру. Использование болтов правильного класса (10,9 или выше) предотвращает выход крепежа из строя при вибрации и циклическом изменении давления.
Общие применения обратного клапана РВП-20
Передвижная техника представляет собой основную область применения обратного клапана РВП-20. Экскаваторы используют эти клапаны на выходах гидравлических насосов для поддержания противодавления и предотвращения скачков давления при внезапной остановке движения стрелы. Ролики и уплотнители выигрывают от способности клапана изолировать гидравлические контуры, повышая безопасность во время работы оборудования.
В системах промышленной автоматизации используется обратный клапан РВП-20 для блокировки цилиндров и поддержания давления. В машинах для литья под давлением эти клапаны используются для обеспечения стабильного давления впрыска, что, согласно отчетам с мест, снижает количество дефектов и простоев на 20-30%. Гидравлические системы сборочной линии используют клапаны для предотвращения непреднамеренного движения при сбросе давления в контурах.
Морские и морские применения используют преимущества коррозионностойких материалов и надежного уплотнения обратного клапана RVP-20. В приводах клапанов на судах и нефтяных платформах эти обратные клапаны используются для изоляции направления. Системы смазки под высоким давлением и гидравлические зажимные приспособления также включают RVP-20, где предотвращение обратного потока имеет решающее значение для целостности системы.
Клапан лучше всего работает в циклических приложениях с низкой и средней частотой. В системах с постоянной высокочастотной работой многократное открытие и закрытие может ускорить износ поверхностей конуса и седла. В таких случаях становится важным рассмотреть альтернативные конструкции клапанов или более частые интервалы технического обслуживания.
Техническое обслуживание и срок службы
Обратный клапан РВП-20 требует минимального обслуживания при нормальных условиях эксплуатации. Компания HYDAC оценивает среднее время до отказа (MTTF_d) в 150 лет при идеальных условиях, хотя фактический срок службы во многом зависит от чистоты жидкости и условий эксплуатации. Ежегодные осмотры или проверки каждые 1000 часов работы помогают выявить износ до возникновения сбоев.
Ключевые задачи технического обслуживания включают проверку уплотнений на предмет повреждений или износа и мониторинг падения давления на клапане. Если падение давления увеличивается более чем на 10 % по сравнению с исходными измерениями, внутренний износ или загрязнение могут влиять на производительность. Для периодического обслуживания доступны комплекты для замены уплотнений (номер детали 555094).
При обслуживании обратного клапана РВП-20 полностью изолируйте гидравлический контур и сбросьте все давление перед снятием клапана. После повторной сборки выполните проверку на герметичность при давлении, в 1,5 раза превышающем рабочее, чтобы проверить целостность уплотнения. Поддержание надлежащей фильтрации жидкости (20 мкм или тоньше) значительно продлевает срок службы клапана, предотвращая повреждение уплотнительных поверхностей абразивными частицами.
Поддержание чистоты гидравлической жидкости и ее вязкости в указанном диапазоне предотвращает наиболее распространенные проблемы с обратным клапаном RVP-20. Загрязнение является причиной около 80% отказов гидравлических компонентов, поэтому инвестиции в качественную фильтрацию и регулярный анализ жидкости окупаются за счет увеличения срока службы компонентов и сокращения времени простоя.
Сравнение обратного клапана РВП-20 с аналогичными моделями
В серии HYDAC RV/RVP обратный клапан RVP-20 занимает промежуточное положение между моделями меньшего и большего размера. РВП-16 обеспечивает поток до 200 литров в минуту и весит 2,1 кг, что делает его пригодным для применения в легких условиях эксплуатации. РВП-25 увеличивает производительность до 550 литров в минуту, но весит 5,8 кг и лучше подходит для тяжелых промышленных систем. Все три модели имеют одинаковое максимальное давление 350 бар и температурный диапазон.
Другие производители предлагают конкурирующую продукцию с аналогичными характеристиками. Серия S 20 от Bosch Rexroth обеспечивает встроенные функции безопасности и возможности электрического мониторинга, имеет номинальное давление до 315 бар и пропускную способность до 450 литров в минуту. В серии PV компании Parker Hannifin особое внимание уделяется легким композитным материалам для аэрокосмической промышленности, рассчитанным на давление 350 бар и производительность 300 литров в минуту.
Клапаны серии Danfoss CSV отличаются повышенной коррозионной стойкостью и более высоким номинальным давлением (420 бар), что подходит для сельскохозяйственного оборудования. Серия HAWE Hydraulik BC предлагает сверхкомпактные конструкции для немецких производителей техники с давлением 350 бар и расходом 320 литров в минуту. Обратный клапан RVP-20 остается конкурентоспособным благодаря своей проверенной надежности, герметичной конструкции и простоте интеграции в существующие системы HYDAC.
Покупка и наличие
Обратный клапан RVP-20 имеет стандартный номер детали 705937 от HYDAC. Покупка у авторизованных дистрибьюторов гарантирует наличие оригинальных запчастей и техническую поддержку. В число крупных дистрибьюторов входят компании ValinOnline и Leader Hydraulics, которые поставляют клапаны и соответствующие комплекты уплотнений. Сроки выполнения зависят от региона, но обычно варьируются от немедленной доступности до 2–4 недель для стандартных конфигураций.
Нестандартные версии обратного клапана РВП-20 с различным давлением срабатывания или специальными уплотнениями требуют более длительного времени выполнения заказа, обычно 6-8 недель. При заказе нестандартных спецификаций укажите полные системные требования, включая рабочее давление, скорость потока, тип жидкости и диапазон температур. Эта информация помогает инженерам HYDAC рекомендовать оптимальную конфигурацию.
Подержанные или отремонтированные блоки обратного клапана RVP-20 появляются на вторичных рынках, таких как eBay, часто по более низким ценам. Однако покупка бывших в употреблении гидравлических компонентов сопряжена с рисками, включая неизвестную историю обслуживания и потенциальный внутренний износ. Если ограничения по стоимости требуют рассмотреть бывшие в употреблении клапаны, покупайте их только у продавцов с проверенной репутацией и запросите документацию по испытаниям под давлением.
Лучшие практики интеграции обратного клапана RVP-20
Успешная интеграция обратного клапана RVP-20 начинается с правильного проектирования системы. Рассчитайте фактический расход и падение давления, чтобы убедиться, что клапан не будет создавать чрезмерное сопротивление в контуре. Клапан работает лучше всего, когда поток остается ниже 80 % от максимальной производительности, обеспечивая запас на скачки давления и колебания температуры.
Установите воздухоотводный или вентиляционный фильтр в системах, где может произойти захват воздуха. Захваченный воздух может помешать правильному закрытию обратного клапана RVP-20 и со временем может вызвать кавитационные повреждения. Расположение клапана таким образом, чтобы пузырьки воздуха могли подниматься и выходить, повышает производительность и срок службы.
При использовании нескольких блоков обратного клапана RVP-20 в параллельных контурах обеспечьте сбалансированное распределение потока. Небольшие различия в давлении открытия между клапанами могут вызвать неравномерную нагрузку, снижая эффективность параллельного расположения. Рассмотрите возможность использования подобранных наборов из одной производственной партии для критически важных приложений.
Контролируйте обратный клапан РВП-20 во время первоначального запуска и ввода системы в эксплуатацию. Следите за необычным шумом, чрезмерным нагревом или неожиданными показаниями давления, которые могут указывать на проблемы с установкой или несовместимые условия эксплуатации. Раннее обнаружение проблем предотвращает повреждение клапана и других компонентов системы.
Понимание ограничений и соображений
Несмотря на то, что обратный клапан RVP-20 превосходен во многих областях применения, признание его ограничений предотвращает неправильное применение. Клапан не предназначен для высокочастотной езды на велосипеде, когда конус открывается и закрывается много раз в минуту. Такая операция ускоряет износ и может привести к преждевременному выходу из строя. Для высокочастотных применений рассмотрите обратные клапаны с пилотным управлением или картриджные клапаны, предназначенные для динамической работы.
Подпружиненная конструкция означает, что обратный клапан RVP-20 всегда создает некоторый перепад давления во время прямого потока. В цепях, где минимальное сопротивление имеет решающее значение, эта характеристика должна учитываться при расчете размера насоса и расчете эффективности системы. При максимальном расходе падение давления может достигать 8 бар, что преобразуется в тепло и бесполезную энергию.
Обратный поток не приводит к утечкам, если клапан работает правильно, но загрязнение или износ могут нарушить герметичность. Системы, требующие абсолютного отсутствия утечек в целях безопасности, могут нуждаться в резервных клапанах или альтернативных технологиях уплотнения. Регулярные испытания подтверждают, что обратное уплотнение остается эффективным на протяжении всего срока службы клапана.
Обратный клапан РВП-20 обеспечивает чисто механическую работу без обратной связи по положению или возможности регулировки во время работы. Для применений, требующих переменного давления открытия или дистанционного управления, требуются клапаны разных типов. Понимание этих фундаментальных характеристик помогает подобрать клапан для соответствующих применений.
Заключение
Клапан обратный РВП-20 служит надежным решением для предотвращения противотока в гидросистемах, работающих при давлении до 350 бар с расходами до 350 литров в минуту. Его подпружиненная коническая конструкция обеспечивает герметичное обратное уплотнение, сохраняя при этом низкий перепад давления в прямом направлении. Компактный формат монтажа на пластине упрощает установку в клапанных блоках и коллекторах.
Этот клапан находит широкое применение в передвижном оборудовании, промышленной автоматизации и морской гидравлике, где управление направлением имеет важное значение для безопасности и эффективности. При правильной установке, чистоте жидкости и периодическом осмотре обратный клапан РВП-20 обеспечивает долгие годы безаварийной службы. Его стандартизированный дизайн и широкая доступность делают его практичным выбором для новых систем и приложений для замены.
При выборе обратного клапана для гидравлических систем обратите внимание на обратный клапан RVP-20 для контуров средней мощности, требующих надежного предотвращения обратного потока. Сопоставьте характеристики клапана с требованиями вашей системы, следуйте инструкциям по установке и поддерживайте надлежащее состояние жидкости для обеспечения оптимальной производительности и долговечности.
