Когда вы работаете с гидравлическими системами, поддержание потока жидкости в правильном направлении имеет большее значение, чем вы думаете. Многослойная пластина обратного клапана Z1S от Bosch Rexroth делает именно это — она пропускает жидкость в одном направлении, не позволяя ей двигаться назад. Эта простая работа имеет решающее значение во всем: от заводских машин до строительной техники.
Что отличает сэндвич-пластину обратного клапана Z1S
Сэндвич-плита обратного клапана Z1S получила свое название от способа установки. Вместо того, чтобы соединяться шлангами и фитингами, он располагается между другими компонентами, как сэндвич-слой. Такая конструкция экономит место и уменьшает количество точек подключения, в которых могут возникнуть утечки. В клапане используется подпружиненный тарельчатый механизм, который плотно закрывается от обратного потока, обеспечивая почти нулевую утечку, даже когда давление достигает 350 бар.
Конструкция сэндвич-панели обратного клапана хорошо работает в ограниченном пространстве. Машиностроители часто устанавливают несколько агрегатов Z1S вертикально в гидравлические коллекторы, создавая сложные схемы управления без добавления громоздких внешних трубопроводов. Этот модульный подход соответствует стандартам ISO 4401, что означает, что сэндвич-панель обратного клапана Z1S подходит для компонентов различных производителей.
Как работает сэндвич-плита обратного клапана Z1S
Внутри каждой многослойной пластины обратного клапана Z1S находится тарелка, обычно изготовленная из высокопроизводительного пластика, которая удерживается на седле пружиной. Когда давление жидкости в прямом направлении достигает порога давления открытия, тарелка поднимается и жидкость течет через него. В тот момент, когда давление падает или меняется на противоположное, пружина толкает тарелку обратно вниз, закрывая проход.
Серия Z1S предлагает различные значения давления открытия: варианты 0,5, 1,5, 3 и 5 бар. Более низкое давление открытия лучше работает в системах, где требуется минимальное сопротивление, а более высокие настройки предотвращают случайное открытие из-за скачков давления. Конфигурация с многослойной пластиной обратного клапана обеспечивает поток до 40 литров в минуту в моделях размера 6 и 100 литров в минуту в вариантах размера 10.
Выбор подходящей сэндвич-плиты обратного клапана Z1S
Bosch Rexroth производит восемь различных вариантов функции закрытия сэндвич-плиты обратного клапана Z1S. Некоторые блокируют поток в одном канале, в то время как другие обрабатывают два канала одновременно. Наиболее распространенные версии блоков передаются от порта A2 к порту A1, но вы найдете варианты практически для любой конфигурации схемы.
Размер имеет значение при выборе сэндвич-панели обратного клапана. Модель Z1S размера 6 весит около 0,8 кг и выдерживает давление до 350 бар. Устройства размера 10 больше — 2,3 кг, но могут обеспечить расход 100 литров в минуту. Обе версии работают с минеральными гидравлическими маслами и могут быть адаптированы для биоразлагаемых жидкостей при выборе совместимых уплотнений.
Материал уплотнения существенно влияет на производительность. Стандартные уплотнения FKM хорошо справляются с большинством задач, особенно когда скорость жидкости превышает 4 метра в секунду. При более низком давлении и медленном потоке мягкие уплотнения из NBR уменьшают износ сопрягаемых поверхностей. Ваша многослойная пластина обратного клапана прослужит дольше, если уплотнение соответствует вашим условиям эксплуатации.
Установка сэндвич-панели обратного клапана Z1S
Правильная установка определяет, насколько хорошо будет работать сэндвич-плита обратного клапана Z1S. Монтажная поверхность должна быть ровной с точностью до 0,01 миллиметра на 100 миллиметров и гладкой с шероховатостью поверхности не более 4 микрометров. Эти спецификации могут показаться точными, но они предотвращают утечки, которые могут возникнуть с течением времени.
Многослойная пластина обратного клапана крепится четырьмя винтами — M5 для моделей размера 6 или M6 для моделей размера 10. Здесь важен крутящий момент. Для единиц размера 6 требуется от 8 до 10 ньютон-метров, а для размера 10 — 15,5 ньютон-метров плюс-минус 10 процентов. Использование винтов класса прочности 10.9 обеспечивает надежность крепления даже при вибрации.
Вы можете установить многослойную пластину обратного клапана Z1S в любой ориентации. Функционирование конструкции не зависит от гравитации. Просто убедитесь, что синяя пластиковая втулка, поставляемая в комплекте с некоторыми моделями, остается защищенной во время сборки. Эта втулка обеспечивает дополнительную герметизацию, и ее нельзя повреждать или снимать, если только вы не заменяете весь клапан.
Где сэндвич-плита обратного клапана Z1S работает лучше всего
Гидравлические прессы используют многослойные пластины с обратными клапанами для безопасного удержания грузов. Когда пресс делает паузу между циклами, Z1S препятствует течению жидкости назад, что может привести к дрейфу плунжера пресса вниз. Эта функция удержания груза важна как для безопасности, так и для точности.
Станки используют многослойную пластину обратного клапана Z1S в шпинделях с ЧПУ и устройствах смены инструмента. Компактная многослойная конструкция помещается в ограниченном пространстве вокруг вращающихся компонентов. Высокоскоростные контуры в этих машинах выигрывают от использования металлического уплотнения клапана, которое выдерживает скорость более 4 метров в секунду без чрезмерного износа.
Мобильное оборудование, такое как экскаваторы и краны, нуждается в надежном контроле потока в сложных условиях. Сэндвич-плита обратного клапана Z1S выдерживает колебания температуры и вибрацию, характерные для строительных площадок. Угловые варианты многослойной пластины обратного клапана помогают эффективно направлять поток жидкости в стесненных условиях мобильной техники.
Обслуживание сэндвич-панели обратного клапана Z1S
Чистая гидравлическая жидкость обеспечивает правильную работу многослойной пластины обратного клапана. Bosch Rexroth определяет класс загрязнения 20/18/15 по ISO 4406, который требует фильтрации до 20 микрометров. Грязная жидкость приводит к залипанию или преждевременному износу тарельчатого клапана, что приводит к утечкам или невозможности закрытия.
Регулярные проверки должны проверять наличие внешних утечек вокруг монтажной поверхности и измерять падение давления на клапане. Увеличение перепада давления часто сигнализирует о накоплении загрязнений внутри. Сэндвич-плита обратного клапана Z1S не предлагает возможности ремонта на месте — если внутренний тарельчатый узел выходит из строя, вы заменяете весь блок.
Температура влияет на работу многослойной пластины обратного клапана. Z1S работает в диапазоне температур от -20°C до +80°C, что соответствует большинству температурных диапазонов гидравлических жидкостей. Вязкость жидкости должна оставаться в пределах от 2,8 до 500 квадратных миллиметров в секунду. За пределами этих диапазонов клапан может не открыться при указанном давлении открытия или могут возникнуть утечки.
Устранение распространенных проблем с многослойной пластиной обратного клапана Z1S
Когда многослойная пластина обратного клапана не открывается, проблема обычно возникает из-за загрязнения. Промывка системы в соответствии со стандартами чистоты ISO часто решает проблемы залипания. Если промывка не помогает, возможно, пружина устала и требует замены, что означает замену всего клапана.
Чрезмерная утечка через многослойную пластину обратного клапана Z1S обычно указывает на изношенные уплотнения или использование жидкости, несовместимой с материалом уплотнения. Убедитесь, что вы используете правильный тип гидравлического масла и что уплотнения соответствуют вашему применению. Жидкости на биологической основе требуют иных уплотнений, чем стандартные минеральные масла.
Высокий перепад давления на клапане предполагает, что вы, возможно, выбрали неправильное давление открытия или что мусор ограничивает поток. Многослойная пластина обратного клапана должна показывать постепенное увеличение давления с увеличением расхода. Резкий скачок падения давления указывает на внутреннюю блокировку, требующую замены клапана.
Шумная работа часто возникает из-за кавитации — когда скорость жидкости становится слишком высокой и возникают пузырьки пара, которые резко разрушаются. Добавление демпфирования потока на входе или переход на многослойную пластину обратного клапана с металлическими уплотнениями может снизить кавитационный шум. Иногда повышение давления в системе устраняет условия, вызывающие кавитацию.
Сравнение сэндвич-панели обратного клапана Z1S с другими вариантами
Линейные обратные клапаны стоят дешевле, чем сэндвич-панели, но занимают больше места и требуют дополнительных шланговых соединений. Сэндвич-панель обратного клапана Z1S интегрируется непосредственно в блок клапанов, устраняя четыре конца шланга и места их потенциальных утечек. Для систем, монтируемых на коллекторе, более целесообразна сэндвич-конструкция.
Обратные клапаны с пилотным управлением обеспечивают возможности дистанционного управления, которых нет у сэндвич-плиты обратного клапана Z1S. Однако для них требуются дополнительные пилотные линии и регулирующие клапаны, что усложняет вашу систему, которая может не понадобиться. Для простого одностороннего управления потоком Z1S прямого действия обеспечивает надежную работу без дополнительных компонентов.

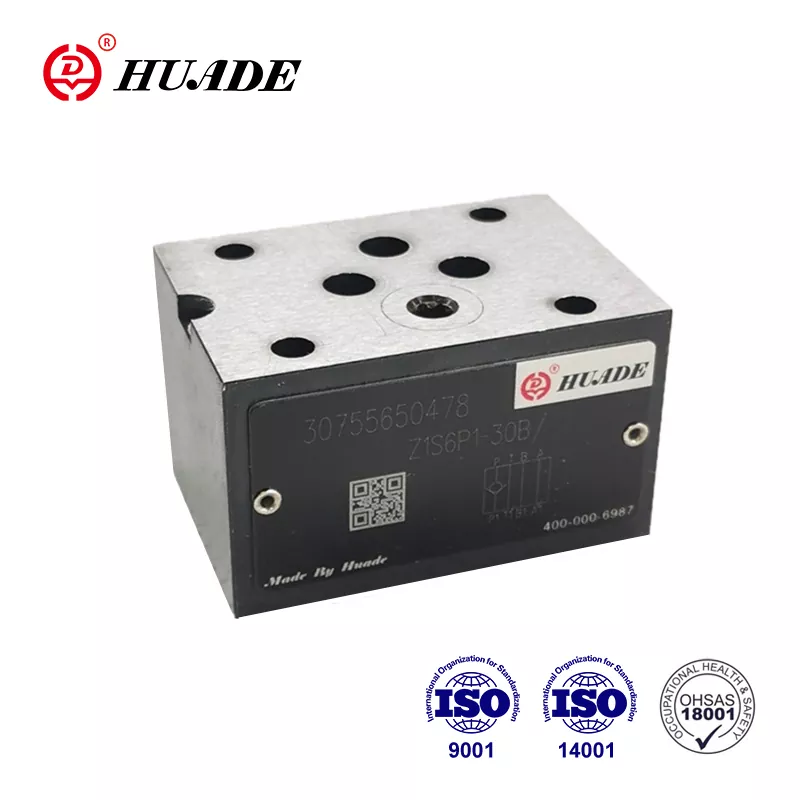

Альтернативные производители, такие как Huade и Hengli, производят сэндвич-панели для обратных клапанов, соответствующие стандартам ISO 4401. Эти опции могут стоить на 30–50 процентов дешевле, чем оригинальные устройства Bosch Rexroth. Качество обычно соответствует требованиям для некритических применений, но оригинальные клапаны Z1S обеспечивают проверенную надежность в сложных условиях.
Получите максимальную отдачу от многослойной пластины обратного клапана Z1S
Сэндвич-плита обратного клапана Z1S обеспечивает надежное одностороннее регулирование потока, если вы подберете клапан для своего применения. Выбор правильного давления открытия, типа и размера уплотнения обеспечивает оптимальную производительность. Правильная установка с правильным моментом затяжки и подготовкой поверхности предотвращает утечки. Поддержание чистоты жидкости и соблюдение температурных ограничений продлевают срок службы.
Эта многослойная пластина обратного клапана работает в системах с давлением от 0,5 до 350 бар и работает с минеральными маслами или биоразлагаемыми жидкостями с соответствующими уплотнениями. Компактный сэндвич-монтаж сокращает занимаемое пространство, обеспечивая при этом герметичность. Независимо от того, разрабатываете ли вы новую гидравлическую систему или модернизируете существующую, сэндвич-плита обратного клапана Z1S предлагает проверенное решение для управления направленным потоком.
Для получения подробных технических характеристик и информации для заказа компания Bosch Rexroth предоставляет полные технические характеристики через своих дистрибьюторов. Потратив время на изучение этих документов, вы сможете выбрать именно тот вариант многослойной пластины обратного клапана Z1S, который требуется для вашего применения.
