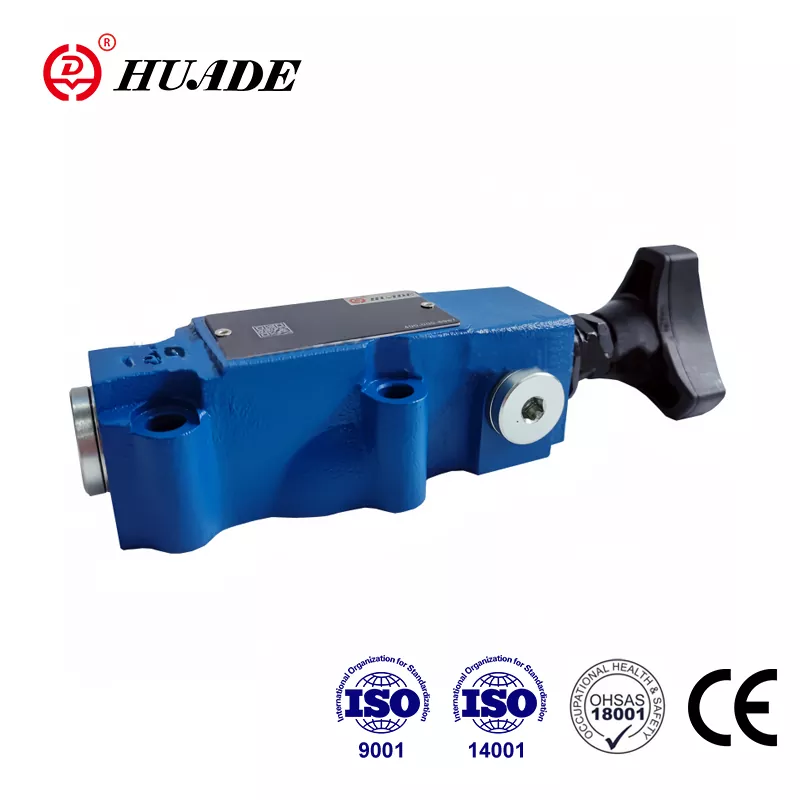

Beijing Huade Hydraulic Industrial Group — известная государственная компания, специализирующаяся на проектировании, производстве и обслуживании гидравлических изделий и оборудования. Предохранительный клапан DBWT может заменить продукцию, предлагаемую Rexroth®. Завод прошел ISO9001, ISO14001 и OH SAS18001. Huade Hydraulic имеет хорошую систему контроля, обеспечивающую высокое качество гидравлических клапанов. На заводе работает более 750 единиц современного производственного оборудования, импортированного со всего мира. Каждый клапан давления будет упакован в водонепроницаемые пластиковые пакеты и стандартные картонные коробки с нанесенными знаками защиты от подделок. Гидравлические продукты Huade® широко используются в военной промышленности для модернизации оборонной техники.
|
Технические данные |
||
|
Жидкость под давлением |
Минеральное масло (для уплотнения NBR) или эфир фосфорной кислоты (для уплотнения FPM) |
|
|
Диапазон температур (℃) |
-30～+80 |
|
|
Диапазон вязкости (мм2/с) |
10~800 |
|
|
Макс.поток (л/мин) |
3 |
|
|
макс. рабочее давление (МПа) |
31.5 |
|
|
макс. Установочное давление (МПа) |
до 10 или 31,5 |
|
|
Обратное давление |
ДБТ (МПа) |
|
|
DBWT (МПа) |
до 10 (переменный ток);до 16 (постоянный ток) |
|
|
Пилотный клапан |
см. распределитель WE5 |
|
Функции:
▶ дистанционное управление на большом расстоянии
▶ монтаж на плите
▶ три элемента регулировки:
▶ Поворотная ручка
▶ Шестигранник. винт с головкой и защитным колпачком
▶ Запираемая поворотная ручка со шкалой
Приложение:
Тип DBWT применяется для дистанционного управления давлением в системе и дренажа путем приведения в действие клапана с электроприводом.
Клапаны давления с дистанционным управлением типа DBWT представляют собой предохранительные клапаны с пилотным управлением.
Тип DBWT состоит в основном из главного клапана (1), главного золотника (2), седла клапана (3), клапана с электроприводом (5) и регулятора (6).
Конструкция и обозначения предохранительного клапана DBWT
1.Жидкость необходимо фильтровать. Минимальная тонкость фильтра составляет 20 мкм.
2. Резервуар должен быть герметично закрыт, а на входе воздуха должен быть установлен воздушный фильтр.
3. Продукты без монтажной плиты отправляются с завода. Если они вам нужны, заказывайте их специально.
4. Винты крепления клапана должны быть высокого уровня прочности (класс 10.9). Пожалуйста, выберите и используйте их в соответствии с параметрами, указанными в книге образцов.
5. Требуемая шероховатость поверхности, связанной с клапаном, составляет 0,8.
6. Обработка поверхности ответной детали должна составлять 0,01/100 мм.
