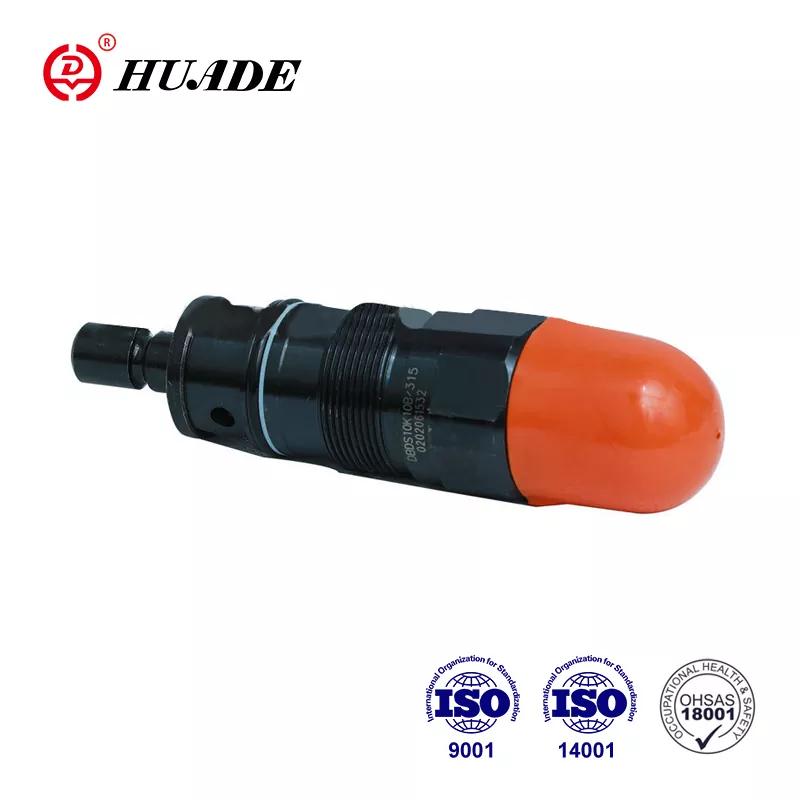

Клапан сброса давления DBD

Beijing Huade Hydraulic Industrial Group — известная государственная компания, специализирующаяся на проектировании, производстве и обслуживании гидравлических изделий и оборудования. Предохранительный клапан DBWT может заменить продукцию, предлагаемую Rexroth®. Завод прошел ISO9001, ISO14001 и OH SAS18001. Huade Hydraulic имеет хорошую систему контроля, позволяющую гарантировать высокое качество гидравлических клапанов. На заводе работает более 750 единиц современного производственного оборудования, импортированного со всего мира. Каждый клапан давления будет упакован в водонепроницаемые пластиковые пакеты и стандартные картонные коробки с нанесенными знаками защиты от подделок. Гидравлическая продукция Huade® широко используется в военной промышленности для модернизации оборонной техники.

Параметр продукта: клапан сброса давления DBD

Характеристики продукта и применение клапана сброса давления DBD

Функции:

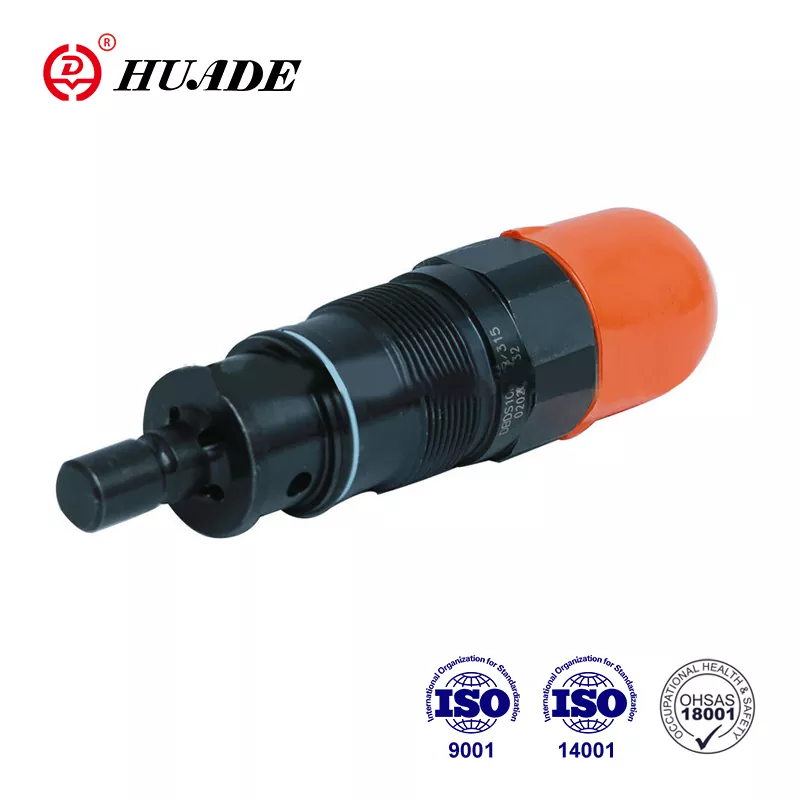

▶ В качестве картриджного клапана

▶ Для резьбовых соединений

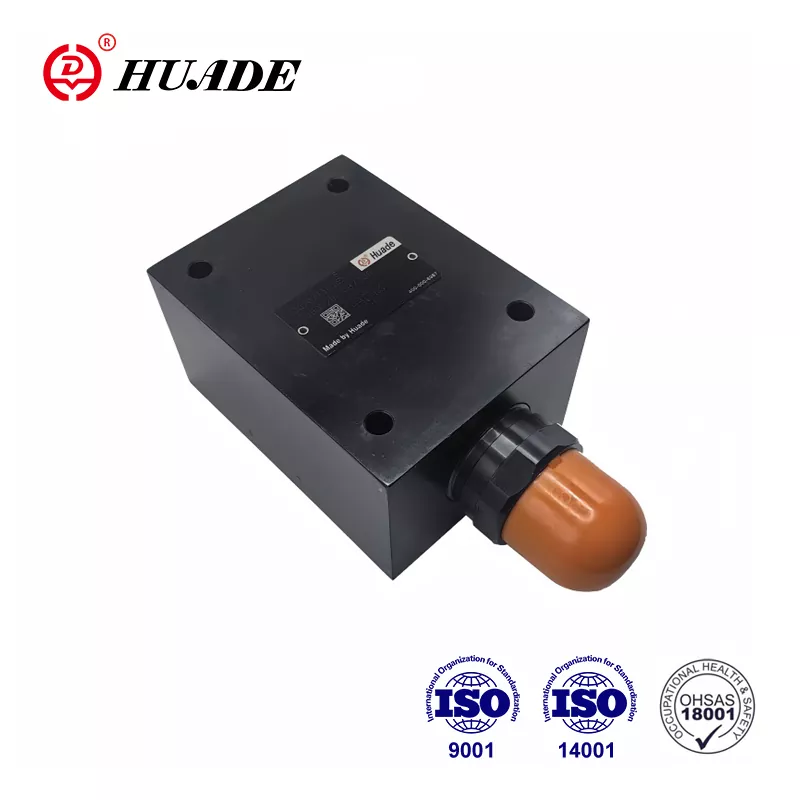

▶ для монтажа на плите

▶ 3 элемента регулировки давления, опционально:

·Поворотная ручка

·.Шест. винт с головкой и защитным колпачком

·Запираемая поворотная ручка со шкалой.

Приложение:

Функции, разрезы и символы предохранительного клапана DBD

Клапаны сброса давления DBD представляют собой тарельчатые клапаны прямого действия.

Они используются для ограничения давления в гидравлической системе.

Клапаны в основном состоят из втулки (1), пружины (2), тарельчатого клапана с демпфирующим золотником (4) (ступени давления от 2,5 до 40 МПа) или шарика (4) (ступень давления 63 МПа) и регулировочного элемента (3). Настройка давления в системе бесступенчато регулируется с помощью регулировочного элемента (3). Пружина (2) прижимает тарелку (4) к седлу. Канал P подключен к системе. Давление, присутствующее в системе, воздействует на область тарелки (или шара).

Если давление в канале P поднимется выше клапана, установленного на пружине (2), тарелка (4) откроется, упираясь в пружину (2). Теперь жидкость под давлением течет из канала P в канал T. Ход тарелки (4) ограничивается штифтом. Чтобы поддерживать хорошие настройки давления во всем диапазоне давления, диапазон давления разделен на 7 ступеней давления. Одно давление ступень соответствует определенной пружине для максимального рабочего давления, которое можно установить с ее помощью.

Конструкция и символы предохранительного клапана DBD

Символы ДБД

Уведомление

1.Жидкость необходимо фильтровать. Минимальная тонкость фильтра составляет 20 мкм.

2. Резервуар должен быть герметично закрыт, а на входе воздуха должен быть установлен воздушный фильтр.

3. Продукты без монтажной плиты отправляются с завода. Если они вам нужны, заказывайте их специально.

4. Винты крепления клапана должны быть высокого уровня прочности (класс 10.9). Пожалуйста, выберите и используйте их в соответствии с параметрами, указанными в книге образцов.

5. Требуемая шероховатость поверхности, связанной с клапаном, составляет 0,8.

6. Обработка поверхности ответной детали должна составлять 0,01/100 мм.
