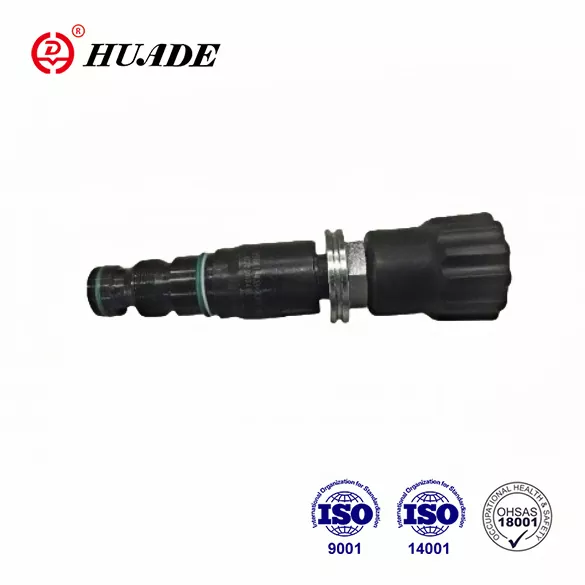

Благодаря внедрению передовых технологий Rexroth компания Huade Hydraulic добилась значительного прогресса в проектировании и производстве гидравлических компонентов и интегрированного оборудования. Предохранительные клапаны Huade® DB.K более долговечны по сравнению с другими аналогичными изделиями. Они могут заменить продукцию Rexroth той же серии. Чтобы обеспечить доступную продукцию, фабрика уделяет больше внимания практичности, внедряя более 750 передовых производств со всего мира для обеспечения качества. Завод прошел ISO9001, ISO14001 и OH SAS18001. Гидравлические клапаны давления Huade® завоевали широкое признание на рынке. Благодаря надежному качеству и стабильной работе они широко используются в различных промышленных средах, таких как строительная техника и морские гидравлические системы.
|
Номинальный размер |
6 |
10 |
20 |
|
Жидкость под давлением |
Минеральное масло (для уплотнения NBR) или эфир фосфорной кислоты (для уплотнения FPM) |
||
|
Жидкость под давлением - диапазон температур (℃) |
-30～+80 |
||
|
Диапазон вязкости (мм²/с) |
от 10 до 800 |
||
|
Степень загрязнения жидкости |
Предельно допустимая степень загрязнения |
||
|
Рабочее давление, макс. (МПа) |
до 31,5 |
||
|
Давление регулируемое, максимальное (МПа) |
до 5, до 10, до 20, до 31,5 |
||
|
Расход, макс (л/мин) |
до 60 |
до 100 |
до 300 |
|
Вес (кг) |
около 0,15 |
около 0,2 |
около 0,35 |
Функции:
▶ Картриджный клапан
▶ 4 диапазона давления
▶ 4 элемента регулировки
. Поворотная ручка
. Втулка с шестигранником и защитным колпачком
. Запираемая поворотная ручка со шкалой
. Поворотная ручка со шкалой
Приложение:
Предохранительные клапаны типа DB..K.. представляют собой предохранительные клапаны с пилотным управлением для установки в картридже. Они используются для ограничения давления в гидравлической системе.
Настройка давления в системе осуществляется с помощью регулировочного элемента (4). В состоянии покоя клапаны закрыты. Давление в порту А действует на золотник (1). В то же время давление передается через отверстие (2) на подпружиненную сторону золотника (1) и через отверстие (3) на направляющую тарелку (6). Если давление
в порту. Превышает значение, установленное на пружине (5), пилотная тарелка (6) открывается. Теперь жидкость может течь со стороны подпружиненной части золотника (1), отверстия (3) и канала (8) в порт Y. Результирующий перепад давления перемещает золотник (1), вызывая открытие соединения от A к B, в то время как давление, заданное пружиной (5), сохраняется.
Возврат масла из двух пружинных камер осуществляется снаружи через порт Y.
состав ДБ 10 К2-40Б
Символ
1.Жидкость необходимо фильтровать. Минимальная тонкость фильтра составляет 20 мкм.
2. Резервуар должен быть герметично закрыт, а на входе воздуха должен быть установлен воздушный фильтр.
3. Продукты без монтажной плиты отправляются с завода. Если они вам нужны, заказывайте их специально.
4. Винты крепления клапана должны быть высокого уровня прочности (класс 10.9). Пожалуйста, выберите и используйте их в соответствии с параметрами, указанными в книге образцов.
5. Требуемая шероховатость поверхности, связанной с клапаном, составляет 0,8.
6. Обработка поверхности ответной детали должна составлять 0,01/100 мм.
