Когда гидравлическим системам необходимо безопасно выдерживать большие нагрузки или предотвращать нежелательный обратный ток жидкости, инженеры часто обращаются к обратным клапанам с пилотным управлением. Среди них тип SL производства Bosch Rexroth выделяется как надежное решение для промышленного и мобильного оборудования. В этом руководстве объясняется, что отличает обратный клапан с пилотным управлением SL от других типов клапанов, как он работает и когда вам следует рассмотреть возможность его использования в вашей гидравлической системе.
Что такое обратный клапан с пилотным управлением SL?

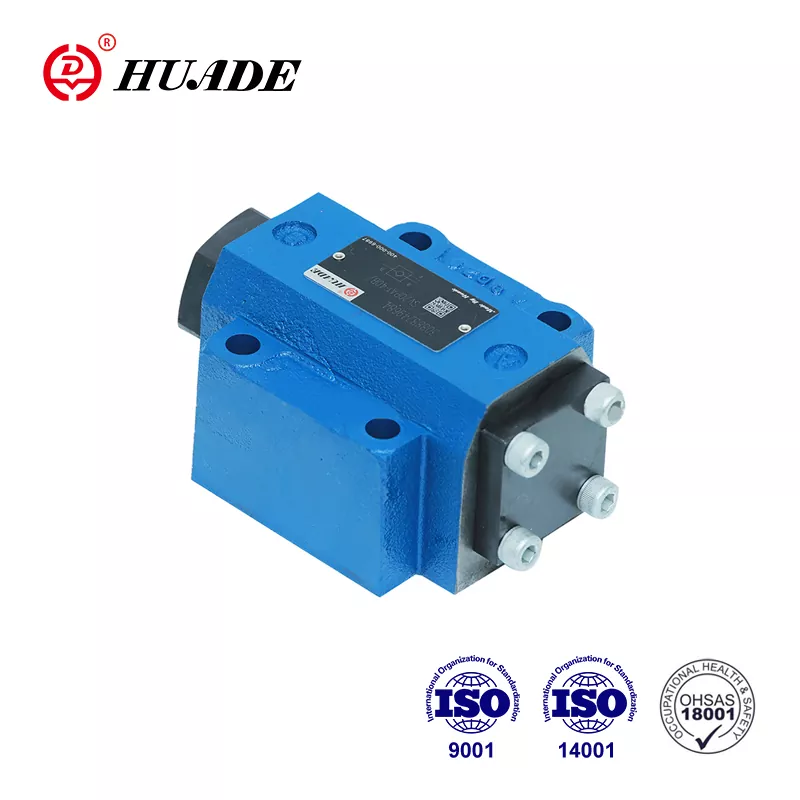

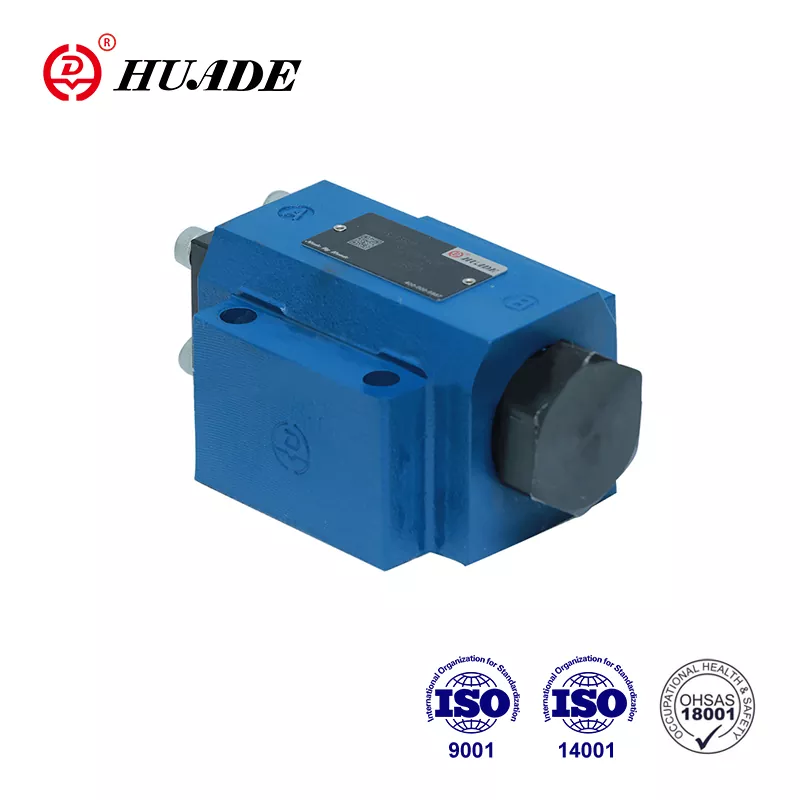

Обратный клапан с пилотным управлением SL представляет собой гидравлический компонент, который позволяет жидкости свободно течь в одном направлении, блокируя поток в противоположном направлении до тех пор, пока пилотный сигнал не освободит его. Обозначение «SL» относится конкретно к варианту внешнего слива Bosch Rexroth серии SV, разработанному для применений, где управляющее масло необходимо сливать отдельно от основного контура.
Клапан имеет тарельчатую конструкцию и может быть установлен на монтажной плите или подсоединен через резьбовые отверстия. Когда жидкость течет из порта A в порт B, клапан легко открывается с минимальным сопротивлением. Когда давление пытается вытолкнуть жидкость обратно из B в A, клапан полностью закрывается без утечек. Единственный способ открыть клапан в обратном направлении — подать управляющее давление на порт X, что механически поднимает тарелку и обеспечивает контролируемый поток.
Ключевое различие между пилотным обратным клапаном SL и стандартной моделью SV заключается в функции внешнего дренажа. В то время как клапаны SV сливают масло пилотного клапана обратно в систему, клапаны SL направляют это масло через отдельный порт Y. Такой внешний дренаж дает проектировщикам большую гибкость при построении сложных гидравлических контуров, особенно когда дренаж пилотного клапана необходимо подключать к баку независимо или когда внутренний дренаж может вызвать помехи давления.
Как работает обратный клапан с пилотным управлением SL
Понимание принципа работы пилотного обратного клапана SL помогает объяснить, почему он так хорошо работает в условиях удержания нагрузки. Клапан содержит несколько ключевых компонентов: основной корпус, первичную тарелку, направляющую тарелку, пружины сжатия и управляющий поршень. Эти части работают вместе, создавая три различных режима работы.
Во время свободного потока из A в B гидравлическая жидкость давит прямо на тарелку, открывая ее с очень небольшим сопротивлением. Падение давления на клапане остается ниже 5 бар при номинальном расходе, что означает минимальные потери энергии. Это направление свободного потока обычно соединяется со стороной насоса вашего гидравлического контура.
Когда давление возрастает в направлении, противоположном от B к A, давление системы в сочетании с силой пружины плотно прижимает тарелку к ее седлу. Это создает полную герметизацию без утечек, что важно для удержания грузов на месте. Например, вертикальный гидравлический цилиндр не будет смещаться вниз даже при полной нагрузке, поскольку обратный клапан SL с пилотным управлением обеспечивает идеальную блокировку.
Третий режим активируется, когда вы подаете управляющее давление на порт X. Это давление воздействует на управляющий поршень, площадь поверхности которого больше, чем у основного тарелки. Механическое преимущество позволяет относительно низкому управляющему давлению преодолевать высокое давление в системе на заблокированной стороне. В конфигурации SL внешний дренажный порт Y отделяет пилотную камеру от порта A, гарантируя, что на поршень действует только необходимое управляющее давление без вмешательства со стороны нагрузки.
Некоторые модели обратных клапанов с пилотным управлением SL включают функцию декомпрессии, обозначенную буквой «А» в обозначении модели. Эти клапаны имеют небольшую шаровую тарелку, которая слегка открывается перед тем, как поднимется основная тарелка. Такое поэтапное открытие постепенно сбрасывает захваченное давление, уменьшая удары и шум в вашей гидравлической системе. Вариант «B» открывается напрямую, без этапа предварительного открытия, обеспечивая более быструю реакцию, но потенциально создавая больше скачков давления.
Требуемое минимальное управляющее давление зависит от давления нагрузки, которое вам необходимо преодолеть. Инженеры рассчитывают это по формуле: давление пилота должно быть меньше давления нагрузки, умноженного на отношение площади тарелки к площади управляющего поршня. Для практических целей большинству моделей обратных клапанов с пилотным управлением SL требуется давление пилотного управления не менее 5 бар, чтобы начать открывание, при этом точное требование варьируется в зависимости от условий нагрузки и размера клапана.
Технические характеристики и данные о производительности
Bosch Rexroth производит модели обратных клапанов с пилотным управлением SL номинальных размеров от NG10 до NG32, охватывающие широкий спектр промышленного применения. Эти клапаны выдерживают максимальное давление до 315 бар и скорость потока до 550 литров в минуту, что делает их пригодными для требовательных гидравлических систем.
Самый маленький размер NG10 хорошо подходит для компактного оборудования, обрабатывая до 100 литров в минуту с контрольным объемом всего 2,5 кубических сантиметра в порте X. Клапаны NG16 и NG20 среднего класса поддерживают скорость потока до 300 литров в минуту, а самые большие модели NG25 и NG32 обеспечивают производительность 550 литров в минуту для тяжелого промышленного оборудования. Каждый размер поддерживает одинаковое максимальное рабочее давление 315 бар, хотя управляющее давление может варьироваться от 5 до 315 бар в зависимости от потребностей вашего применения.
Соображения веса имеют большое значение для разработчиков мобильного оборудования. Обратный клапан NG10 с пилотным управлением SL в конфигурации с монтажом на плите весит примерно 1,8 кг, а модель NG32 — 7,8 кг. Варианты с резьбовым соединением добавляют к этим цифрам примерно 0,3 килограмма. Физические размеры соответственно различаются: длина NG10 составляет около 100,8 мм и используется резьба порта G1/4, а длина NG32 достигает 140 мм с портами G1 1/2.
Температурные характеристики соответствуют типичным промышленным условиям. Благодаря стандартным уплотнениям из NBR обратный клапан с пилотным управлением SL надежно работает при температуре от минус 30 градусов Цельсия до плюс 80 градусов Цельсия. Если ваша область применения связана с более высокими температурами или агрессивными жидкостями, материал уплотнения FKM обеспечивает лучшую стойкость. Клапан работает с гидравлическими жидкостями с вязкостью от 2,8 до 500 квадратных миллиметров в секунду, однако оптимальная производительность достигается при использовании стандартного масла HLP46 при температуре 40 градусов Цельсия.
Контроль загрязнения остается критически важным для длительного срока службы клапана. Bosch Rexroth рекомендует поддерживать чистоту жидкости в соответствии с классом 20/18/15 ISO 4406 или выше. Соблюдение стандартов фильтрации RE 50070 помогает предотвратить засорение пилотных каналов, что является одним из наиболее распространенных видов отказов обратных клапанов с пилотным управлением.
Выбор подходящей модели для вашего применения
Выбор между различными вариантами обратных клапанов с пилотным управлением SL зависит от нескольких факторов конструкции вашей гидравлической системы. Базовая конфигурация SL с одним пилотом хорошо работает, когда вам нужно контролировать поток только в одном направлении. Такая установка распространена в приложениях с вертикальными цилиндрами, где сила тяжести пытается опустить груз вниз, и вам нужна возможность дистанционного сброса.
Версии с двойным пилотным управлением обеспечивают управление в обоих направлениях, что делает их идеальными для цилиндров двойного действия, требующих удержания нагрузки на обоих концах хода. Строительное оборудование, такое как стрелы экскаватора, часто использует эту конфигурацию, чтобы предотвратить смещение в любом направлении, когда оператор отпускает органы управления. Двойная функция пилотного обратного клапана SL гарантирует, что нагрузка остается именно там, где она находится, независимо от внешних сил.
Опция декомпрессии становится важной, когда в вашей системе наблюдается большой перепад давления или когда внезапный сброс давления может повредить компоненты. Модели типа А со ступенью предварительного открытия шаровой тарелки снижают удары в гидравлических линиях и минимизируют шум при переключении клапана. Это делает их предпочтительными для применений, где важен комфорт оператора или где скачки давления могут повредить чувствительные компоненты. Модели типа B без предварительного открытия реагируют быстрее и хорошо работают, когда быстрое срабатывание клапана важнее постепенного сброса давления.
Выбор способа подключения зависит от архитектуры вашей системы. Монтаж на монтажной плите в соответствии со стандартами DIN 24340 обеспечивает компактную интеграцию коллектора и более чистую сантехнику, что особенно ценно в мобильном оборудовании, где пространство ограничено. Резьбовые соединения обеспечивают большую гибкость при модернизации систем или систем, где монтаж коллектора нецелесообразен. Обратный клапан с пилотным управлением SL поддерживает оба подхода и имеет совместимые размеры.
Регулировка давления открытия обеспечивает еще один параметр настройки. В стандартных моделях используются настройки предварительной нагрузки пружины от 1,5 до 10 бар, которые определяют, какое обратное давление создается до того, как основная тарелка надежно сядет. Более низкое давление открытия облегчает свободный поток, но может привести к повторному закрытию клапана позже во время падения давления. Более высокое давление открытия обеспечивает надежную посадку, но увеличивает перепад давления в направлении свободного потока.
Где пилотные обратные клапаны SL работают лучше всего
Промышленная автоматизация во многом опирается на технологию пилотного обратного клапана SL для точного управления нагрузкой. В производственных прессах эти клапаны используются для поддержания положения плунжера во время циклов прессования, предотвращая смещение тяжелой верхней плиты при падении гидравлического давления. В машинах для литья под давлением используются аналогичные установки, позволяющие удерживать половинки пресс-формы взаперти под действием высокой силы зажима, обеспечивая стабильное качество деталей.
Мобильное оборудование представляет собой, пожалуй, самую большую область применения пилотного обратного клапана SL. Экскаваторы, колесные погрузчики и экскаваторы-экскаваторы нуждаются в надежном удержании груза в контурах стрелы, рукояти и ковша. Когда оператор паркует машину с поднятым ковшом, обратный клапан с пилотным управлением предотвращает сползание груза вниз из-за утечки через уплотнение цилиндра или теплового расширения захваченного масла. Конфигурация внешнего дренажа клапанов SL особенно хорошо работает в таких случаях, поскольку позволяет избежать обратной связи по внутреннему давлению, которая может вызвать нестабильность.
Применение кранов требует еще большей надежности, поскольку падение груза создает серьезную угрозу безопасности. Стабилизаторы выносных опор на мобильных кранах используют обратные клапаны с пилотным управлением SL для сохранения положения в течение нескольких дней или недель во время длительных подъемов. Отсутствие утечек гарантирует, что кран будет оставаться в горизонтальном положении на протяжении всей работы. Многие конструкции кранов включают в себя обратные клапаны с двойным пилотным управлением с обеих сторон каждого цилиндра, что создает резервное удержание нагрузки, которое продолжает функционировать даже в случае выхода из строя одного клапана.
На предприятиях водоочистки выяснилось, что модели SL с пилотным обратным клапаном упрощают процедуры технического обслуживания. На насосных станциях эти клапаны используются для изоляции двигателей во время обслуживания, а также позволяют дистанционно активировать обратную промывку фильтров. Внешний пилотный дренаж позволяет обслуживающему персоналу контролировать открытие клапана с безопасного расстояния, удерживая рабочих вдали от зон высокого давления. Эта удаленная возможность сокращает время простоя и повышает безопасность по сравнению с запорными клапанами с ручным управлением.
Системы управления шагом лопастей ветряных турбин представляют собой растущее применение пилотных обратных клапанов. Каждая лопасть соединена с гидравлическими цилиндрами, которые регулируют угол относительно ветра. Обратный клапан с пилотным управлением SL удерживает положение лопасти во время нормальной работы, обеспечивая при этом быструю регулировку при изменении ветровых условий. Здесь важна характеристика нулевой утечки, поскольку даже небольшие изменения угла лопаток влияют на эффективность турбины и нагрузку на конструкцию.
Погрузочно-разгрузочное оборудование, такое как вилочные погрузчики, выигрывает от точного управления, которое обеспечивают эти клапаны. Подъемные цилиндры мачты должны удерживать грузы на любой высоте без сноса, что надежно обеспечивает обратный клапан SL. Вариант с двойным пилотом позволяет контролировать опускание даже при тяжелых нагрузках за счет регулирования давления в пилоте для создания плавного спуска, а не свободного падения.
Преимущества, которые выделяют клапаны SL
Наиболее значительным преимуществом пилотного обратного клапана SL является отсутствие утечек в заблокированном направлении. В отличие от обратных клапанов прямого действия, которые могут слегка просачиваться под высоким давлением, или уравновешивающих клапанов, которые по своей сути имеют некоторую контролируемую утечку, клапан SL обеспечивает идеальное уплотнение. Это имеет решающее значение для удержания статической нагрузки, когда даже незначительное дрейф со временем приводит к значительным ошибкам положения.
Возможность дистанционного управления расширяет возможности оператора и повышает безопасность. Подавая управляющее давление издалека, вы можете сбрасывать грузы, не стоя рядом с потенциально опасным оборудованием. Системы аварийной остановки также могут интегрироваться с контурами обратных клапанов с пилотным управлением SL, автоматически освобождая заблокированные нагрузки при активации защитных блокировок. Такая гибкость оказывается ценной в автоматизированных системах, где вмешательство человека необходимо свести к минимуму.
Высокая пропускная способность относительно размера клапана помогает разработчикам систем минимизировать объем компонентов. Самые большие модели SL с пилотным обратным клапаном пропускают 550 литров в минуту, что достаточно для большинства промышленных баллонов, сохраняя при этом компактные установочные размеры. Такая высокая пропускная способность сопровождается низким перепадом давления в направлении свободного потока, обычно менее 5 бар при номинальном расходе, что означает меньшие потери энергии и более низкие рабочие температуры.
Быстрая реакция на изменяющиеся условия дает обратным клапанам с пилотным управлением преимущество в динамических приложениях. При подаче управляющего давления клапан быстро открывается, а когда управляющее давление сбрасывается, пружина и давление в системе почти мгновенно закрывают тарелку. Варианты с декомпрессией намеренно замедляют это действие, чтобы уменьшить удар, но даже эти модели реагируют быстрее, чем альтернативные типы клапанов, которые полагаются на трение жидкости или сложные схемы дозирования.
Двунаправленная гибкость в конфигурациях с двумя пилотами исключает необходимость использования нескольких клапанов в сложных схемах. Один обратный клапан SL с пилотным управлением и двумя пилотными входами может заменить два отдельных клапана в приложениях, требующих удержания нагрузки в обоих направлениях. Это уменьшает количество деталей, потенциальные точки утечек и общую сложность системы, одновременно повышая надежность за счет меньшего количества компонентов.
Понимание ограничений и рисков
Конструктивная сложность создает основной недостаток конструкций обратных клапанов с пилотным управлением SL по сравнению с более простыми клапанами прямого действия. Дополнительные компоненты, включая направляющие тарелки, управляющие поршни и внешние дренажные каналы, увеличивают производственные затраты и создают больше потенциальных точек отказа. Маленькие пилотные каналы особенно уязвимы к загрязнениям, которые могут блокировать управляющий сигнал и препятствовать открытию клапана при необходимости.
Требования к техническому обслуживанию для обратных клапанов с пилотным управлением выше, чем для более простых альтернатив. Пилотные каналы требуют регулярного осмотра и очистки во избежание засорения. Износ уплотнений как на основной, так и на направляющей тарелке требует периодической замены, обычно с использованием материалов NBR или FKM, в зависимости от используемой жидкости и температурных условий. Эти задачи по техническому обслуживанию требуют больше технических знаний, чем обслуживание простого обратного клапана, и потенциально требуют специальной подготовки обслуживающего персонала.
Приложения с динамическими нагрузками могут вызвать проблемы с вибрацией моделей SL с пилотным обратным клапаном. Когда нагрузка колеблется или вибрирует, клапан может неоднократно открываться и закрываться при достижении порогового давления, создавая шум и ускоряя износ. Уравновешивающие клапаны более плавно справляются с этими динамическими условиями благодаря своим характеристикам прогрессивного открытия. Если ваше приложение предполагает постоянное перемещение нагрузки, а не статическое удержание, обратный клапан с пилотным управлением может оказаться не лучшим выбором.
Эффекты теплового расширения представляют собой небольшой, но реальный риск при использовании обратных клапанов с пилотным управлением. Когда гидравлическое масло, попавшее между закрытым клапаном и нагрузкой, нагревается, оно расширяется и увеличивает давление. Инженеры иногда называют это «тепловым замком», потому что повышение давления может стать настолько сильным, что пилотный сигнал не сможет его преодолеть. Повышение температуры примерно на 10 градусов по Цельсию может привести к повышению давления в захваченных объемах более чем на 100 бар. Проектирование термопредохранительных клапанов или использование термостабильных жидкостей помогает снизить этот риск.
Из соображений стоимости модели обратных клапанов с пилотным управлением SL менее привлекательны для простых применений. Базовый обратный клапан прямого действия стоит значительно дешевле и прекрасно работает для простого предотвращения обратного потока там, где удержание нагрузки не требуется. Сложные функции управления клапанами SL оправдывают их более высокую цену только тогда, когда для вашего применения особенно необходимы возможности дистанционного спуска, нулевые утечки или точное двунаправленное управление.
Сравнение клапанов SL с альтернативными решениями
Обратные клапаны прямого действия представляют собой простейшую альтернативу пилотному обратному клапану SL. Эти базовые клапаны используют только давление жидкости для подъема тарелки под действием легкой пружины, обеспечивая поток в одном направлении и блокируя обратный поток. Они реагируют очень быстро и стоят намного дешевле, чем пилотные конструкции. Однако обратные клапаны прямого действия могут слегка давать течь под высоким давлением, быстрее изнашиваться из-за прямого воздействия жидкости на тарелку и не могут быть открыты дистанционно в обратном направлении. Они хорошо работают для защиты выпускного отверстия насоса или базовой изоляции линии, но не соответствуют требованиям по истинному удержанию нагрузки.
Противовесные клапаны сочетают в себе функцию сброса давления с функцией обратного клапана, обеспечивая плавное управление динамическими нагрузками. Эти клапаны модулируют открытие в зависимости от давления нагрузки, обеспечивая контролируемое снижение вертикальных грузов, сохраняя при этом противодавление для предотвращения разгона. Они превосходно справляются с управлением движением мобильного оборудования, когда грузы постоянно перемещаются, например, подъемные краны или подъемные ворота транспортных средств. Компромисс заключается в том, что уравновешивающие клапаны всегда имеют некоторую контролируемую утечку и стоят дороже, чем обратные клапаны прямого или пилотного действия. Для удержания статической нагрузки, когда движение нежелательно, обратный клапан с пилотным управлением SL обеспечивает лучшую производительность при меньших затратах.
Электромагнитные клапаны с электрическим управлением предлагают еще один вариант дистанционного запуска. В этих клапанах используются электромагнитные катушки для перемещения внутренних золотников или тарелок, обеспечивая двухпозиционное управление без необходимости давления пилота. Они хорошо работают в системах с электронной архитектурой управления и могут напрямую интегрироваться с ПЛК и другим оборудованием автоматизации. Однако электромагнитные клапаны обычно имеют меньшую пропускную способность, чем обратные клапаны с пилотным управлением аналогичного размера, выделяют тепло во время непрерывной подачи питания и нуждаются в электроэнергии для поддержания открытых положений. Обратный клапан с пилотным управлением SL выигрывает в тех случаях, когда гидравлическая мощность легко доступна, а сложность электрической системы должна быть сведена к минимуму.
Гидравлические предохранители представляют собой специализированную альтернативу для удержания критически важных для безопасности грузов. Эти устройства автоматически закрываются, когда обнаруживают чрезмерную скорость потока, что может указывать на разрыв шланга или сломанный фитинг. Они обеспечивают аварийную защиту, которую не могут обеспечить обратные клапаны с пилотным управлением. Однако предохранители не обеспечивают возможность дистанционного срабатывания и могут срабатывать ложно в условиях допустимого высокого расхода. Многие инженеры комбинируют обе технологии, используя пилотный обратный клапан SL для нормального управления и гидравлический предохранитель для аварийной резервной защиты.
Методы технического обслуживания, продлевающие срок службы
Регулярные графики проверок обеспечивают надежную работу систем SL с пилотными обратными клапанами. Ежемесячные визуальные проверки должны выявлять внешние утечки масла вокруг уплотнений и монтажных поверхностей. Даже небольшие утечки указывают на деградацию уплотнения, которая со временем будет ухудшаться. Прислушиваясь к необычным шумам во время работы клапана, можно выявить проблемы до того, как произойдет полный отказ. Стук или визг часто означают нестабильное давление или изношенные поверхности тарельчатого клапана.
Поддержание чистоты жидкости защищает маленькие пилотные каналы, которые делают обратные клапаны с пилотным управлением уязвимыми для загрязнения. Соблюдение требований класса чистоты 20/18/15 по стандарту ISO 4406 означает, что ваша система фильтрации улавливает частицы до того, как они попадут в контрольные отверстия. Использование надлежащего гидравлического масла без загрязнения водой предотвращает коррозию внутренних поверхностей. Многие программы технического обслуживания включают ежеквартальный отбор проб и анализ масла для проверки того, что уровни загрязнения находятся в допустимых пределах.
Проверка пилотной линии заслуживает особого внимания, поскольку эти трубки и каналы малого диаметра легко засоряются. Ежегодное отсоединение и обратная промывка пилотных линий позволяет удалить накопившийся мусор. Обратные клапаны в пилотном контуре следует очистить или заменить, если они имеют признаки заедания. Проверка пилотного давления с помощью манометра подтверждает, что достаточный управляющий сигнал достигает порта X, когда вы даете команду на открытие пилотного обратного клапана SL.
Интервал замены уплотнений зависит от условий эксплуатации, но обычно происходит каждые два-пять лет. Уплотнения из NBR служат дольше при умеренных температурах, тогда как уплотнения из FKM выдерживают более высокие температуры и агрессивные жидкости, но стоят дороже. При замене уплотнений осмотрите сопрягаемые поверхности тарелки и корпуса клапана на наличие задиров или износа, которые могут помешать хорошему уплотнению даже при использовании новых эластомеров. Легкая полировка мелкой наждачной бумагой может восстановить уплотнительные поверхности, но глубокие задиров требуют замены корпуса клапана.
Функциональные испытания подтверждают, что обратные клапаны с пилотным управлением по-прежнему работают правильно. В простом тесте используется вертикальный цилиндр, нагруженный грузом. При заблокированном управляющем давлении нагрузка должна оставаться совершенно неподвижной в течение нескольких часов или дней, демонстрируя нулевую утечку. Подача номинального управляющего давления должна открыть клапан и позволить нагрузке плавно опуститься. Если нагрузка ползет вниз при отключенном управляющем давлении или если для открытия клапана требуется чрезмерное управляющее давление, требуется техническое обслуживание или замена.
Устранение распространенных проблем
Если обратный клапан SL с пилотным управлением не открывается по команде, начните с проверки управляющего давления в порту X. С помощью манометра на пилотном соединении можно проверить, достигает ли клапана достаточное управляющее давление. Если давление пилота ниже 5 бар, проблема заключается в контуре пилота, а не в самом клапане. Проверьте, нет ли заблокированных линий, неисправных пилотных клапанов или недостаточной производительности насоса на линии пилотного питания.
Если давление пилота отображается правильно, но клапан по-прежнему не открывается, можно предположить наличие загрязнения в пилотном канале или заклинивания управляющего поршня. При разборке клапана обычно обнаруживаются загрязнения или коррозия, препятствующие движению поршня. Тщательная очистка всех внутренних каналов и замена уплотнений обычно восстанавливают функцию. В тяжелых случаях поверхность управляющего поршня может иметь царапины и потребовать замены.
Утечка в заблокированном направлении указывает на повреждение тарелки или седла. Небольшое количество загрязнений может оседать на мягкой поверхности тарелки, создавая пути утечки, даже когда клапан закрыт. Разборка и осмотр покажут, восстанавливает ли очистка тарельчатого клапана и седла уплотнение или необходимы запасные части. Если после очистки утечка сохраняется, убедитесь, что давление в системе не превысило номинальную пропускную способность клапана, что может привести к необратимому повреждению уплотнительных поверхностей.
Дребезг или вибрация во время работы указывают на нестабильность нагрузки или колебания управляющего давления. Убедитесь, что нагрузка остается постоянной во время работы клапана. Если нагрузка сама по себе вибрирует, обратный клапан с пилотным управлением SL может оказаться неподходящим решением для такого применения. Нестабильность давления в пилотном контуре может привести к многократному открытию и закрытию клапана при достижении его порога. Установка гидроаккумулятора в пилотную линию часто сглаживает эти колебания давления и прекращает вибрацию.
Шум во время переключения клапана обычно означает, что функция декомпрессии работает неправильно или для применения требуется клапан типа A вместо типа B. Модели без ступени предварительного открытия шаровой тарелки внезапно сбрасывают давление, что может вызвать акустический удар в гидравлических линиях. Если шум неприемлем, проблема обычно решается переключением на вариант декомпрессионного пилотного обратного клапана SL. Альтернативно, добавление небольшого отверстия в пилотную линию замедляет открытие клапана, уменьшая удар за счет немного более медленного отклика.
Ситуации с термоблокировкой требуют разных подходов к устранению неполадок. Если грузы становятся трудно перемещаемыми после того, как система простаивает в жарких условиях, расширение захваченной жидкости, вероятно, вызывает избыточное давление. Установка небольших термопредохранительных клапанов, давление которых превышает нормальное рабочее давление, но ниже возможности блокировки пилотного управления, позволяет обеспечить тепловое расширение, не влияя на нормальную работу. Альтернативно, использование термостойких гидравлических жидкостей снижает коэффициент теплового расширения.
Будущие разработки и тенденции отрасли
Разработчики гидравлических систем все чаще интегрируют датчики с компонентами обратного клапана с пилотным управлением SL, чтобы обеспечить профилактическое обслуживание. Датчики давления в пилотных линиях контролируют силу управляющего сигнала, предупреждая операторов до того, как давление пилота упадет ниже функционального уровня. Датчики загрязнения в дренажной линии от порта Y определяют, когда частицы начинают накапливаться, и запускают техническое обслуживание до того, как произойдет засорение. Эти интеллектуальные системы клапанов сокращают время незапланированных простоев за счет раннего выявления проблем.
Экологические нормы способствуют внедрению биоразлагаемых гидравлических жидкостей, особенно в мобильном оборудовании и лесном хозяйстве. Современные конструкции обратных клапанов с пилотным управлением SL подходят для этих жидкостей благодаря совместимым материалам уплотнений и улучшенной защите от коррозии. VDMA 24568 и аналогичные стандарты помогают инженерам выбирать подходящие клапаны для применения в биомасле. Поскольку экологические проблемы растут, ожидайте более широкой совместимости с альтернативными химическими составами жидкостей.
Тенденции миниатюризации мобильного оборудования создают спрос на меньшие по размеру и более легкие обратные клапаны с пилотным управлением без ущерба для производительности. Передовые технологии производства, включая 3D-печать и точное литье, могут обеспечить более компактные конструкции. Снижение веса имеет большое значение для мобильного оборудования с аккумуляторной батареей, где каждый килограмм влияет на дальность действия. Будущие модели обратных клапанов с пилотным управлением SL могут включать в себя более легкие материалы, такие как алюминий или специальные пластмассы, в компонентах, не подвергающих давлению.
Повышение энергоэффективности направлено на уменьшение перепадов давления в направлении свободного потока. Даже нынешний перепад давления в 5 бар при номинальном расходе представляет собой потерю энергии, которая превращается в тепло. Оптимизированная геометрия пути потока потенциально может сократить падение давления вдвое, повышая общую эффективность системы. По мере роста затрат на энергию и увеличения нагрузки на окружающую среду, повышение эффективности становится более экономически привлекательным.
Интеграция с электронными системами управления, вероятно, будет расширяться. Хотя обратный клапан SL с пилотным управлением в настоящее время полагается исключительно на гидравлические пилотные сигналы, будущие версии могут включать в себя электронные пилотные клапаны и датчики положения, встроенные непосредственно в корпус клапана. Такая интеграция упрощает архитектуру системы и позволяет использовать более сложные алгоритмы управления, сохраняя при этом механическую простоту и надежность, которые делают обратные клапаны с пилотным управлением привлекательными.
Правильный выбор для вашего приложения
Выбор пилотного обратного клапана SL по сравнению с альтернативными технологиями требует тщательной оценки ваших конкретных требований. Начните с определения того, требуется ли вашему приложению статическое удержание нагрузки или динамическое управление нагрузкой. Если нагрузка должна оставаться полностью неподвижной, когда клапан закрыт, характеристика нулевой утечки пилотного обратного клапана SL делает его лучшим выбором. Если груз часто перемещается с контролируемой скоростью спуска, возможно, лучше подойдет уравновешивающий клапан.
Подумайте, важна ли возможность удаленного выпуска в вашем проекте. В простых приложениях, где приемлемо ручное управление клапаном, можно использовать менее дорогие обратные клапаны прямого действия. Когда операторам необходимо управлять открытием клапана на расстоянии или когда автоматизированные системы должны интегрировать управление клапаном, обратный клапан с пилотным управлением SL обеспечивает необходимое дистанционное управление через пилотный контур. Соображения безопасности часто приводят к этому требованию, поскольку удаление персонала от опасных зон повышает общую безопасность системы.
Честно оцените возможности вашей системы по контролю загрязнения. Модели обратного клапана с пилотным управлением SL требуют чистой гидравлической жидкости и надлежащей фильтрации. Если ваше приложение работает в пыльной среде с незначительной фильтрацией или если методы технического обслуживания непоследовательны, более простые типы клапанов с меньшим количеством маленьких проходов могут оказаться более надежными, несмотря на их ограничения в производительности. Не выбирайте сложные клапаны для систем, которые не могут поддерживать чистоту, необходимую для этих клапанов.
Требования к расходу и давлению сужают выбор размера клапана. Измерьте фактическую скорость потока в вашем контуре, а не полагайтесь на производительность насоса, поскольку большинство систем не работают постоянно с максимальным расходом. Выбор самого маленького клапана, который соответствует вашему фактическому расходу, сводит к минимуму стоимость и вес. Номинальные значения давления должны превышать максимальное давление в системе с достаточным запасом безопасности. Обычно выбираются клапаны, рассчитанные как минимум на 25 процентов выше максимального ожидаемого давления.
Требования к внешнему сливу определяют, нужна ли вам модель SL или достаточно более простого варианта SV. Если ваш пилотный дренаж может вернуться в резервуар через тот же коллектор, что и главный клапан, модели SV с внутренним дренажем работают нормально. Когда дренаж пилотного клапана должен проходить отдельно, возможно, чтобы гарантировать, что давление в баке не мешает работе пилотного клапана, внешний дренажный порт Y на моделях обратного клапана с пилотным управлением SL обеспечивает необходимую гибкость.
Ограничения места для установки влияют на выбор способа монтажа. Монтаж на плите обеспечивает наиболее компактную установку, если вы можете спроектировать коллектор для размещения нескольких клапанов. Резьбовые соединения обеспечивают гибкость при модернизации или испытательных стендах, где изготовление коллектора нецелесообразно. Тщательно измерьте доступное пространство и просмотрите габаритные чертежи, прежде чем выбрать конкретную конфигурацию монтажа.
Заключение
Обратный клапан с пилотным управлением SL выполняет особую, но важную роль в гидравлических системах, требующих дистанционного управления и удержания нагрузки без утечек. Его конфигурация внешнего дренажа обеспечивает гибкость конструкции, с которой не могут сравниться стандартные модели SV, что особенно ценно в сложных схемах, где важна маршрутизация управляющего давления. Понимание возможностей и ограничений этих клапанов помогает инженерам принимать обоснованные решения о том, когда их использовать и как правильно их обслуживать.
Для применений со статической нагрузкой в промышленной автоматизации, мобильном оборудовании и системах, критически важных для безопасности, технология обратного клапана с пилотным управлением SL обеспечивает надежную работу, с которой не могут сравниться более простые альтернативы. Более высокие затраты и требования к техническому обслуживанию оправданы, когда необходимы отсутствие утечек и дистанционное управление. Менее требовательные приложения часто хорошо работают с обратными клапанами прямого действия или другими более простыми решениями с меньшими затратами.
Правильный выбор требует соответствия технических характеристик клапана фактическим требованиям системы с учетом номинального размера, номинального давления, материалов уплотнений и конфигурации монтажа. Подробная техническая документация Bosch Rexroth, включая каталог RE 21482, предоставляет данные, необходимые для точного определения размеров клапана. Такие поставщики, как Hyquip и Leader Hydraulics, могут обеспечить поддержку приложений и цены на конкретные модели.
Программы технического обслуживания, в которых особое внимание уделяется контролю загрязнения и регулярным проверкам, обеспечивают надежную работу систем SL с пилотными обратными клапанами в течение десяти и более лет. При возникновении проблем систематическое устранение неисправностей обычно позволяет выявить устранимые причины, такие как засорение пилотной линии или износ уплотнения. Понимание того, как эти клапаны работают внутри, делает поиск и устранение неисправностей намного более эффективным.
По мере развития гидравлических технологий в сторону большей интеграции с электронным управлением и повышения энергоэффективности конструкции обратных клапанов с пилотным управлением SL будут продолжать адаптироваться к новым требованиям. Фундаментальный принцип работы – использование управляющего давления для механического освобождения герметичной тарелки – остается надежным и, вероятно, будет служить гидравлическим системам еще многие десятилетия. Инженеры, которые хорошо разбираются в работе этих клапанов, могут разрабатывать более совершенные системы и более эффективно решать проблемы.
