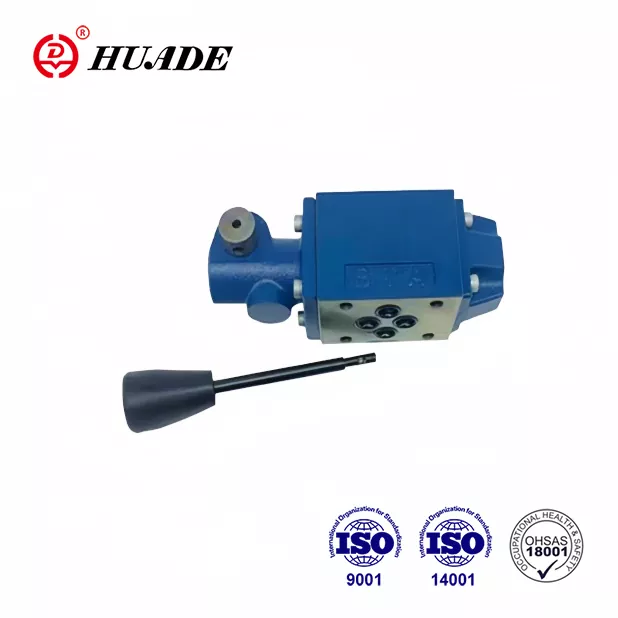

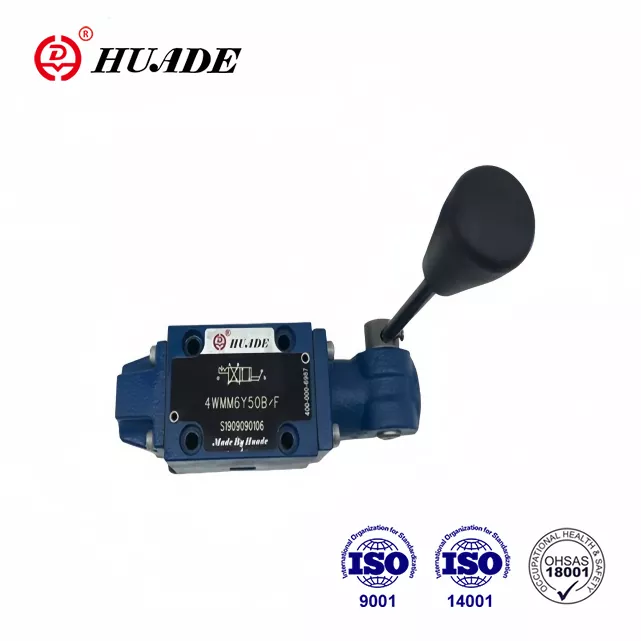

Когда вы работаете с гидравлическими системами, требующими надежного ручного управления, гидрораспределитель WMM 6 станет практичным выбором. Этот клапан, произведенный Bosch Rexroth, десятилетиями используется в промышленности по всему миру. Он предназначен для точного контроля потока гидравлической жидкости, помогая операторам управлять всем: от промышленного оборудования до мобильного оборудования.
WMM 6 принадлежит к семейству гидрораспределителей с ручным управлением, соответствующих международным стандартам. Что делает этот клапан особенно полезным, так это его простота работы в сочетании с прочной конструкцией. Инженеры и технические специалисты ценят то, как он справляется с приложениями среднего и высокого давления, не требуя сложных электрических систем или внешних источников питания.
Понимание основ проектирования WMM 6
Распределительный клапан WMM 6 работает посредством скользящего золотникового механизма внутри прецизионно обработанного корпуса. При перемещении ручного рычага золотник меняет положение, открывая и закрывая определенные каналы для гидравлической жидкости. Этот метод прямого управления означает отсутствие задержки между вашим входным сигналом и реакцией клапана.
Корпус клапана монтируется непосредственно на монтажную плиту в соответствии со стандартом CETOP 3, также известным как интерфейс NG6 или ISO 4401-03. Эта стандартизация упрощает установку и позволяет клапану вписаться в существующие гидравлические системы без специальных модификаций. Корпус обычно изготавливается из оцинкованной стали, что обеспечивает отличную коррозионную стойкость даже в сложных условиях.
Внутри клапана вы найдете тщательно спроектированные золотники с уплотнительными площадками, которые минимизируют внутреннюю утечку. Эти катушки бывают разных конфигураций, каждая из которых обозначена определенной буквой-символом. Механизм пружинного возврата обеспечивает возврат клапана в нейтральное положение при отпускании рычага, что важно для безопасной работы.
Технические характеристики, которые имеют значение
Распределительный клапан WMM 6 выдерживает давление до 315 бар на своих главных каналах с максимальной пропускной способностью 60 литров в минуту. Эти характеристики делают его пригодным для гидравлических цилиндров и двигателей среднего размера. Отверстие резервуара выдерживает давление до 160 бар, что достаточно для большинства стандартных применений.
Диапазон рабочих температур составляет от минус 30 до плюс 80 градусов Цельсия при использовании стандартных уплотнений из NBR. Для применений, связанных с более высокими температурами или химически стойкими жидкостями, клапан доступен с уплотнениями из FKM, кодируемыми как вариант V. Клапан сохраняет производительность в широком диапазоне вязкости, от 2,8 до 500 квадратных миллиметров в секунду, хотя оптимальная производительность достигается при скорости около 46 мм²/с при использовании стандартных гидравлических масел, таких как HLP46.
Полный узел клапана весит примерно 1,4 кг для трехпозиционной версии и 1,6 кг с храповым фиксирующим механизмом. Для работы ручного рычага требуется усилие от 20 до 30 ньютонов, в зависимости от давления в системе и конфигурации золотника. Такой уровень силы обеспечивает надежный контроль, не вызывая утомления оператора при длительном использовании.
Обозначения катушек и параметры пути потока
Понимание символов золотника имеет решающее значение при выборе гидрораспределителя WMM 6 для вашего применения. Каждый символ представляет собой определенную конфигурацию пути потока, которая определяет, как клапан ведет себя в различных положениях. Символ нанесен непосредственно на корпус клапана для облегчения идентификации.
Символ E обозначает конфигурацию с закрытым центром, в которой все порты заблокированы в нейтральном положении. Эта конструкция идеальна, когда вам нужно удерживать гидроцилиндр в нужном положении без смещения. Когда вы перемещаете рычаг в положение A, давление поступает в порт A, а порт B соединяется с резервуаром, и наоборот для положения B.
Символ M имеет конструкцию с открытым центром, в которой порты A и B подключаются к резервуару в нейтральном положении, а порт давления остается заблокированным. Эта конфигурация распространена в приложениях с переключателем направления, где требуется минимальное повышение давления в нейтральном положении. Пропускная способность этого символа обычно выше, чем у других.
Символ C предлагает еще одну популярную конфигурацию, в которой давление подается к баку в нейтральном положении, а рабочие порты A и B заблокированы. Такая конструкция помогает предотвратить проскальзывание двигателя в тех случаях, когда поддержание положения менее важно, чем обеспечение возможности разгрузки насоса. Символ J представляет собой тандемный центр, где давление частично соединяется как с резервуаром, так и с рабочими портами, что полезно в конкретных приложениях, требующих пониженного давления в нейтральном положении.
Реальные приложения и промышленное использование
Распределитель WMM 6 находит широкое применение на производственных объектах, где необходимо ручное управление гидравлическими функциями. Машины для литья под давлением часто включают в себя эти клапаны для операций открытия и закрытия формы. Прямое механическое управление обеспечивает операторам тактильную обратную связь, с которой не может сравниться электронное управление.
Мобильное оборудование представляет собой еще одну важную область применения. Сельскохозяйственная техника, строительное оборудование и погрузочно-разгрузочные машины используют WMM 6 для функций, которые выигрывают от возможности ручного управления. Прочная конструкция клапана выдерживает вибрацию и колебания температуры, характерные для мобильных сред.
В опасных зонах вариант WMM 6 XC обеспечивает взрывозащищенную работу в соответствии с директивами ATEX. Это делает клапан подходящим для нефтегазовых операций, горнодобывающей промышленности и предприятий химической переработки, где может присутствовать легковоспламеняющаяся атмосфера. Версия XC поддерживает температуру поверхности ниже 100 градусов Цельсия и соответствует требованиям для оборудования группы II категории 2G/D.
Мастерские по техническому обслуживанию и испытательные стенды часто используют гидрораспределитель WMM 6 для ручного управления во время процедур настройки и устранения неисправностей. Простота управления и надежность работы клапана делают его идеальным для применений, где операторам требуется точное управление без сложных процедур программирования или настройки.
Сравнение WMM 6 с альтернативными решениями
В ассортименте продукции Bosch Rexroth гидрораспределитель WMM 6 находится рядом с другими клапанами с ручным управлением, которые служат аналогичным целям, но с другими методами срабатывания. В серии WMR 6 используется роликовое или плунжерное управление, что делает ее подходящей для последовательного управления с помощью кулачка. Вариант WMD 6 оснащен поворотной ручкой, что обеспечивает более компактную установку в условиях ограниченного пространства.
Для удаленного управления серия WMU 6 обеспечивает гидравлическое пилотное управление вместо прямого ручного управления. Это позволяет управлять клапаном на расстоянии с помощью небольших пилотных клапанов. Однако это усложняет систему и требует источника управляющего давления, который не нужен базовому WMM 6.
Клапаны с электромагнитным управлением, такие как серия 4WE 6, обеспечивают преимущества автоматизации и интеграции с электронными системами управления. Эти гидрораспределители с электроприводом реагируют на сигналы ПЛК и обеспечивают сложную последовательность действий. Однако они требуют электроэнергии и обычно стоят примерно на 20 процентов дороже, чем ручной WMM 6. Ручной клапан обеспечивает надежную резервную копию в случае сбоя питания.
Гидрораспределитель WMM 6 обеспечивает экономическую эффективность в тех случаях, когда ручное управление приемлемо или предпочтительно. Его простота приводит к снижению первоначальных затрат, уменьшению требований к техническому обслуживанию и превосходной долгосрочной надежности. Отсутствие электрических компонентов устраняет опасения по поводу электромагнитных помех или электрических сбоев.
Рекомендации по установке и лучшие практики
Правильный монтаж гидрораспределителя WMM 6 начинается с подготовки поверхности монтажной плиты. Поверхность должна быть ровной, чистой, без царапин и повреждений, которые могут привести к утечке. Перед установкой нанесите тонкий слой гидравлического масла на уплотнительные кольца, чтобы предотвратить повреждение во время сборки.
Установите клапан с помощью четырех винтов с головкой под торцевой ключ M5 с моментом затяжки 10 ньютон-метров. Следуйте диагональной схеме затяжки, чтобы обеспечить равномерное распределение давления по монтажной поверхности. Клапан можно установить в любом положении, поскольку он работает по принципу скользящего золотника, а не по принципу гравитационного механизма.
Фильтрация системы играет решающую роль в долговечности клапана. Установите фильтры, способные обеспечить код чистоты 20/18/15 по стандарту ISO 4406 или выше, что соответствует фильтрации примерно 25 микрон. Загрязнение является основной причиной преждевременного износа гидрораспределителей, поэтому поддержание надлежащей чистоты жидкости невозможно переоценить.
По возможности избегайте использования гидрораспределителя WMM 6 в приложениях с преимущественно однонаправленным потоком. Несбалансированные силы потока могут вызвать ускоренный износ и могут потребовать установки устройств компенсации давления. Если работа в одном направлении неизбежна, рассмотрите возможность установки дроссельных вставок на напорном отверстии, чтобы уменьшить силы потока и минимизировать отклонение золотника.
Рекомендации по техническому обслуживанию и устранение неполадок
Регулярный осмотр гидрораспределителя WMM 6 должен включать проверку на наличие внешних утечек вокруг корпуса и портовых соединений. Небольшое количество просачиваний может указывать на изношенные уплотнительные кольца, требующие замены. Большинство комплектов уплотнений легко доступны и могут быть установлены без специальных инструментов.
Золотник клапана должен плавно перемещаться по всему диапазону движения, без заеданий и чрезмерных усилий. Если рабочее усилие заметно возрастает, это может указывать на загрязнение отверстия золотника или износ посадочных мест золотника. Внутренний осмотр требует снятия клапана с системы и его разборки в соответствии с рекомендациями производителя.
При работе с огнестойкими жидкостями, такими как HFC, срок службы уплотнений может быть сокращен по сравнению с работой на минеральном масле. Гидрораспределитель WMM 6 по-прежнему совместим с этими жидкостями, но интервалы технического обслуживания следует сократить на 30–50 процентов. Обеспечьте достаточную предварительную нагрузку на отверстие резервуара при использовании жидкостей HFC для обеспечения надлежащего уплотнения.
Для применения во взрывоопасных средах с использованием варианта XC рекомендуется периодическая проверка соответствия температуры поверхности. Ведите подробные записи обслуживания, подтверждающие соответствие требованиям ATEX. Любые модификации или ремонты должны сохранять взрывобезопасные характеристики узла клапана.
Выбор правильной конфигурации для ваших нужд
Выбор подходящей модели гидрораспределителя WMM 6 требует тщательного рассмотрения требований вашего применения. Начните с определения необходимой пропускной способности и максимального рабочего давления. Хотя клапан пропускает до 60 литров в минуту при давлении 315 бар, работа при номинальных значениях ниже максимальных обычно продлевает срок службы.
Затем выберите символ катушки, соответствующий вашим функциональным требованиям. Если вам необходимо удерживать груз на месте, символ E обеспечивает минимальную внутреннюю утечку. Для применений, где насос должен разгружаться в нейтральном положении, более подходящим может быть символ C или M. Внимательно просмотрите схемы путей потока, чтобы убедиться, что выбранный символ обеспечивает желаемое поведение схемы.
Решите, необходим ли фиксирующий механизм для вашего приложения. Опциональный фиксатор храпового механизма удерживает рычаг в выбранном положении, не требуя постоянного вмешательства оператора. Эта функция оказывается полезной, когда привод должен оставаться выдвинутым или втянутым в течение длительного периода времени, хотя она немного снижает максимальную пропускную способность.
При выборе материала уплотнения учитывайте рабочую среду. Стандартные уплотнения из NBR хорошо подходят для большинства случаев применения гидравлических жидкостей на основе минерального масла. Уплотнения FKM с V-кодом обеспечивают лучшую устойчивость к высоким температурам и некоторым синтетическим жидкостям. Для применения во взрывоопасных средах укажите вариант XC с соответствующей сертификационной документацией ATEX.
Совместимость жидкостей и системная интеграция
Гидрораспределитель WMM 6 успешно работает с широким спектром гидравлических жидкостей. Стандартные минеральные масла, соответствующие спецификациям DIN 51524, обеспечивают превосходный срок службы и производительность. Биоразлагаемые гидравлические жидкости категорий HETG и HEES также совместимы, что делает клапан пригодным для экологически чувствительных применений.
При использовании водно-гликолевых жидкостей, классифицированных как HFC, имейте в виду, что срок службы компонентов может сократиться по сравнению с эксплуатацией на минеральном масле. Эти жидкости обладают преимуществами огнестойкости, которые во многих случаях перевешивают необходимость технического обслуживания. Жидкости на водной основе требуют пристального внимания к конструкции системы, чтобы предотвратить кавитацию и обеспечить адекватную смазку внутренних компонентов.
Проектировщикам системы следует учитывать падение давления на гидрораспределителе WMM 6 при расчете требований к насосу. При номинальном расходе 60 литров в минуту падение давления может составлять от 5 до 15 бар в зависимости от обозначения золотника и направления потока. Эту потерю давления необходимо учитывать при расчете общей эффективности системы.
Клапан легко интегрируется со стандартными гидравлическими компонентами, включая насосы, цилиндры, двигатели и аккумуляторы. Монтажный интерфейс CETOP обеспечивает совместимость с монтажными плитами различных производителей. При замене старых клапанов убедитесь, что размеры портов и схемы монтажа совпадают, чтобы избежать проблем при установке.
Будущие разработки и тенденции отрасли
Хотя гидрораспределитель WMM 6 представляет собой проверенную технологию, текущие разработки продолжают расширять его возможности. Некоторые производители изучают возможность интеграции датчиков, которая обеспечивала бы обратную связь по положению, не ставя под угрозу присущую клапану простоту. Такие разработки могут обеспечить мониторинг состояния, сохраняя при этом ручное управление в качестве основного метода управления.
Тенденция к подключению к Индустрии 4.0 затрагивает даже традиционные компоненты, такие как ручные гидрораспределители. Будущие версии могут включать беспроводной мониторинг количества циклов, рабочей температуры и давления. Эти данные могут поддержать стратегии профилактического обслуживания без необходимости перепроектирования существующих гидравлических систем.
Экологические нормы продолжают стимулировать спрос на биоразлагаемые гидравлические жидкости и снижать потребление энергии. Гидрораспределитель WMM 6 уже поддерживает большинство экологически чистых жидкостей и хорошо подходит для этих требований. Продолжающаяся разработка материалов уплотнений должна еще больше улучшить совместимость с новыми составами жидкостей.
Несмотря на достижения в области электронного управления, ручные клапаны по-прежнему актуальны для резервных систем, аварийных операций и приложений, где простота и надежность перевешивают преимущества автоматизации. Гидрораспределитель WMM 6, скорее всего, продолжит выполнять эти функции, постепенно добавляя возможности мониторинга, которые расширяют, а не заменяют его основное ручное управление.
Вопросы закупок и доступности
Гидрораспределитель WMM 6 широко доступен у авторизованных дистрибьюторов Bosch Rexroth по всему миру. Время выполнения заказа обычно варьируется от немедленной доступности для стандартных конфигураций до нескольких недель для специализированных вариантов. При планировании установки или обслуживания системы учитывайте время на закупку, особенно для менее распространенных символов катушек или взрывозащищенных версий.
Цены варьируются в зависимости от конфигурации: базовые модели начинаются от 100 до 300 евро при покупке одной единицы. Объемное ценообразование значительно снижает затраты на единицу продукции для проектов, требующих нескольких клапанов. Авторизованные дистрибьюторы могут предоставить подробные расценки на основе конкретных кодов моделей и количества.
При покупке гидрораспределителя WMM 6 убедитесь, что поставщики предоставляют подлинную продукцию Bosch Rexroth с соответствующей документацией. Контрафактные гидравлические компоненты представляют собой серьезную проблему на некоторых рынках, потенциально ставя под угрозу безопасность и производительность системы. Запросите сертификаты соответствия и сверьте номера деталей с официальными каталогами.
Наличие технической поддержки должно учитываться при выборе поставщика. Дистрибьюторы, обладающие собственным опытом в области гидравлики, могут помочь с вопросами по применению, устранению неполадок и поддержке проектирования системы. Эта дополнительная услуга часто оказывается более важной, чем незначительная разница в ценах, особенно для критически важных приложений или сложных систем.
Заключение
Гидрораспределитель WMM 6 обеспечивает надежное ручное управление гидравлическими системами в различных отраслях и областях применения. Его проверенная конструкция, стандартизированный интерфейс и прочная конструкция делают его практичным выбором, когда желательно или необходимо прямое управление со стороны оператора. Понимание технических характеристик, вариантов конфигурации и правильных рекомендаций по применению гарантирует успешную интеграцию в вашу гидравлическую систему.
Независимо от того, разрабатываете ли вы новое оборудование, модернизируете существующие системы или подбираете компоненты для замены, WMM 6 заслуживает внимания для приложений ручного управления направлением движения. Сочетание производительности, надежности и экономичности сделало его стандартным решением в гидравлической промышленности. При правильном выборе, установке и обслуживании этот клапан обеспечивает годы безотказной работы в сложных гидравлических системах.
