В мире систем управления жидкостями точность и надежность имеют первостепенное значение. Независимо от того, работаете ли вы в области промышленной автоматизации, гидравлических систем или пневматических систем, способность контролировать скорость потока с исключительной точностью может сыграть решающую роль между оптимальной производительностью и отказом системы. Именно здесь в игру вступают пропорциональные клапаны потока, служащие сложными устройствами управления, которые произвели революцию в подходе инженеров к управлению жидкостями.
Понимание основ

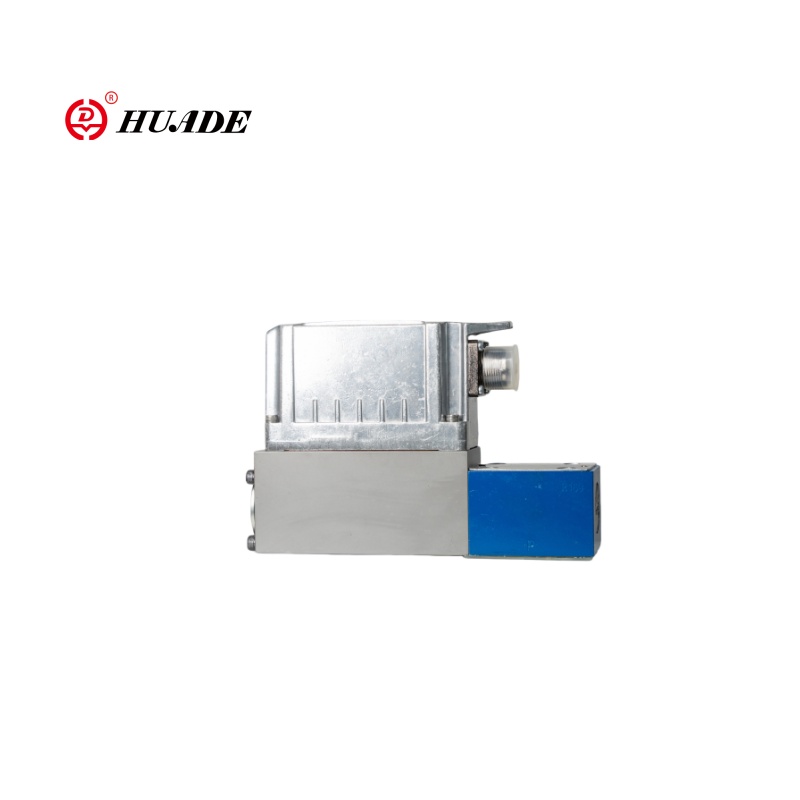

A пропорциональный клапан потока (искусствопропорциональный клапансемейство) — это усовершенствованный тип регулирующего клапана, который регулирует расход жидкости прямо пропорционально входному сигналу, обычно электрическому току или напряжению. В отличие от традиционных двухпозиционных клапанов, которые просто открываются или закрываются, пропорциональные клапаны расхода обеспечивают бесступенчатое управление в пределах своего рабочего диапазона. Это означает, что они могут поддерживать любой желаемый расход от нуля до максимальной производительности, динамически реагируя на изменяющиеся требования системы.
«Пропорциональный» аспект относится к линейной зависимости между входным сигналом и положением открытия клапана. Например, если клапан получает входной сигнал 50 %, он откроется на 50 % своей максимальной производительности, обеспечивая примерно 50 % своего максимального расхода. Такое предсказуемое поведение делает эти клапаны незаменимыми в приложениях, требующих точного управления потоком.
Как работают пропорциональные клапаны потока
Работа пропорционального клапана сосредоточена вокруг его электронной системы управления и механического привода. Клапан получает аналоговый входной сигнал, обычно4–20 мАтоковая петля или0-10 Всигнал напряжения от системы управления, такой как ПЛК (программируемый логический контроллер) или специальный контроллер потока. [Пониматькак работают пропорциональные клапанымеханически]
Этот электрический сигнал обрабатывается внутренней электроникой клапана, которая преобразует его в механическое движение с помощью различных технологий привода. Наиболее распространенные приводы включают пропорциональные соленоиды, серводвигатели или приводы со звуковой катушкой. Эти приводы точно позиционируют элемент управления потоком клапана — обычно золотник, тарельчатый клапан или иглу — для достижения желаемого открытия потока.
Многие современные пропорциональные клапаны имеютсистемы обратной связи с обратной связьюс помощью датчиков положения или датчиков потока. Эта обратная связь позволяет клапану постоянно контролировать свое фактическое положение или результирующий расход и вносить корректировки в режиме реального времени для поддержания точности, даже когда условия системы меняются из-за изменений давления или колебаний температуры.
Типы и конфигурации
Пропорциональные клапаны потока выпускаются в нескольких конфигурациях для различных применений. Клапаны прямого действия контролируют поток через один порт, что делает их идеальными для простых задач регулирования потока. В клапанах с пилотным управлением используется небольшая пилотная ступень для управления большей основной ступенью, что обеспечивает высокую пропускную способность при сохранении точной чувствительности управления.
Двухходовые пропорциональные клапаны потокауправляют потоком в одном направлении и обычно используются для регулирования расхода.Трехходовые клапанымогут направлять поток между двумя выходами или объединять потоки из двух входов, что делает их пригодными для отвода или смешивания.
Внутренняя конструкция варьируется в зависимости от требований приложения. Клапаны золотникового типа обладают превосходными характеристиками потока и широко распространены в гидравлических системах. Клапаны тарельчатого типа обеспечивают герметичное закрытие и часто используются в пневматических устройствах. Игольчатые клапаны отлично подходят для применений, требующих очень точной регулировки расхода, и часто используются в прецизионных системах дозирования.
Приложения в разных отраслях
Пропорциональные клапаны потока находят применение во многих отраслях, где точное управление потоком имеет решающее значение. Впроизводство и автоматизацияОни контролируют скорость гидравлических цилиндров и пневматических приводов, обеспечивая плавное и точное управление движением сборочных линий, упаковочного оборудования и систем погрузочно-разгрузочных работ.
The автомобильная промышленностьшироко использует эти клапаны в испытательном оборудовании, системах распыления краски и гидравлических прессах. ВаэрокосмическийОни необходимы для управления потоком топлива, систем наддува кабины и гидравлических приводов управления полетом, где точность и надежность не подлежат обсуждению.
Водоочистные сооруженияиспользуйте пропорциональные клапаны потока для дозирования химикатов, когда в потоки воды необходимо добавлять точное количество химикатов для обработки.фармацевтическая промышленностьиспользует эти клапаны для точного дозирования ингредиентов в процессах производства лекарств, где точность напрямую влияет на качество продукции и соответствие нормативным требованиям.
[Видетьприменение гидравлического пропорционального клапана]
Преимущества и выгоды
Основное преимущество пропорциональных клапанов потока заключается в ихисключительная точность управления. Обычно они могут поддерживать точность расхода в пределах ±2–5% от заданного значения, что намного превосходит ручные клапаны или простые средства управления включением/выключением. Эта точность приводит к улучшению качества продукции, сокращению отходов и повышению эффективности процесса.
Энергоэффективностьэто еще одно существенное преимущество. Обеспечивая только точный расход, необходимый в любой момент, пропорциональные клапаны расхода исключают потери энергии, связанные с системами с постоянным высоким расходом, в которых для управления избыточным потоком используются предохранительные клапаны или байпасные контуры.
Возможности интеграции этих клапанов с современными системами управления позволяют реализовать сложные стратегии автоматизации. Они могут реагировать на множество входных сигналов, участвовать в сложных алгоритмах управления и обеспечивать диагностическую обратную связь с системами технического обслуживания, поддерживая стратегии прогнозного обслуживания.
Рекомендации по выбору
При выборе пропорционального клапана необходимо учитывать несколько факторов.Диапазон расходаимеет основополагающее значение: клапан должен соответствовать как минимальному, так и максимальному расходу, необходимому для применения. Номинальные значения давления должны превышать максимальное давление в системе, включая любые скачки давления.
Время отклика имеет решающее значение в динамических приложениях. Некоторые системы требуют быстрых изменений потока, в то время как другие отдают предпочтение стабильности, а не скорости. Совместимость сигналов управления должна соответствовать имеющимся выходам системы управления, а требования к питанию должны соответствовать доступному электропитанию.
Условия окружающей среды, такие как экстремальные температуры, вибрация и уровень загрязнения, влияют на выбор клапана. Совместимость сред гарантирует, что материалы клапана могут работать с конкретной жидкостью без деградации или загрязнения.
Заключение
Пропорциональные клапаны потока представляют собой краеугольную технологию в современных системах управления жидкостями, обеспечивая точность и гибкость, необходимые в современных требовательных приложениях. Их способность обеспечивать точное и воспроизводимое управление потоком при полной интеграции с электронными системами управления делает их незаменимыми в различных отраслях: от производства до аэрокосмической отрасли.
Поскольку автоматизация продолжает развиваться, а требования к точности становятся все более строгими, пропорциональные клапаны потока, несомненно, будут играть еще более важную роль в создании эффективных, надежных и точных систем управления жидкостью. Для инженеров и проектировщиков систем понимание возможностей и правильного применения этих клапанов имеет важное значение для разработки оптимизированных решений по управлению жидкостью, которые отвечают как текущим потребностям, так и будущим задачам.
