Когда вы работаете с гидравлическими системами, работающими в тяжелых условиях, выбор правильного гидрораспределителя может улучшить или разрушить вашу работу. Bosch Rexroth 4WEH 16 J — один из тех компонентов, которым опытные инженеры доверяют в сложных промышленных условиях. Этот клапан заслужил свою репутацию благодаря надежной работе в машинах для литья под давлением, прессах для обработки металлов и строительном оборудовании, где поломка просто невозможна.

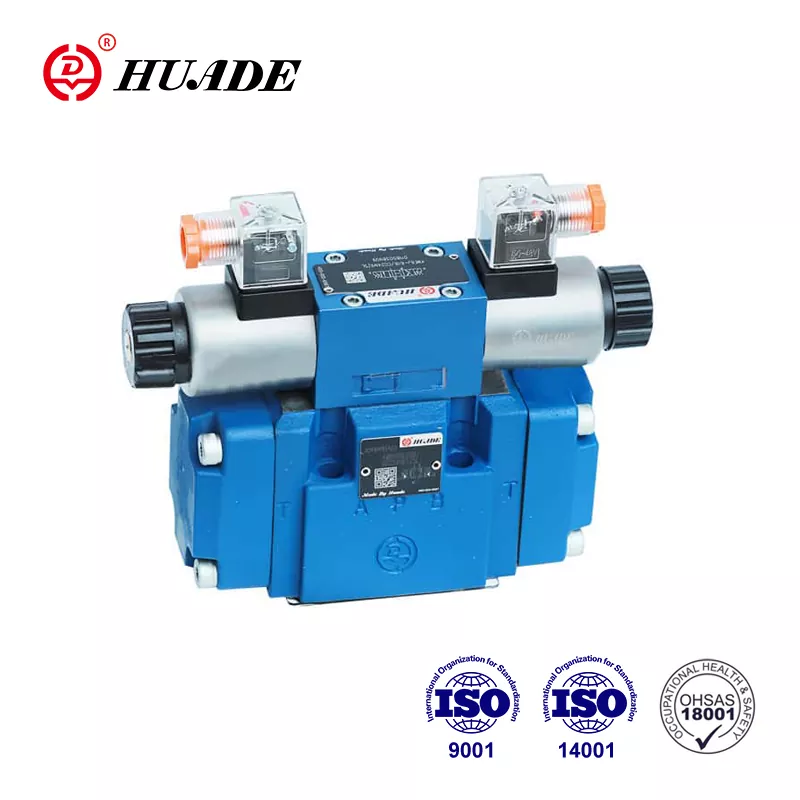

4WEH 16 J представляет собой особую конфигурацию в серии электрогидравлических гидрораспределителей с пилотным управлением Bosch Rexroth WEH. Обозначение расскажет вам немало, если вы умеете его читать. «16» указывает на номинальный размер (NG16), соответствующий монтажным стандартам CETOP 7. Буква «J» описывает функцию золотника, а именно четырехходовую трехпозиционную конструкцию с закрытым центром. Понимание того, что означают эти характеристики на практике, поможет вам определить, подходит ли этот клапан для вашего применения.
Что отличает 4WEH 16 J от других
Распределитель 4WEH 16 J работает с использованием двухступенчатой пилотной системы. Вместо прямого перемещения основного золотника с помощью электромагнитов в этом клапане используются небольшие пилотные клапаны для управления гидравлическим давлением, которое перемещает больший основной золотник. Этот подход требует меньше электроэнергии при контроле значительных гидравлических потоков. Стандартная версия работает от напряжения 24 В постоянного тока, что делает ее совместимой с большинством промышленных систем управления и не требует специальной электрической инфраструктуры.
Клапан может выдерживать давление до 350 бар в конфигурации H-версии, что соответствует примерно 5076 фунтам на квадратный дюйм. Что касается пропускной способности, номинальный максимум составляет 300 литров в минуту, хотя фактическая производительность зависит от перепада давления на клапане. Эти спецификации относят 4WEH 16 J к категории промышленных клапанов для тяжелых условий эксплуатации, а не к мобильному оборудованию или устройствам для легких условий эксплуатации.
Вес имеет значение при планировании установки и процедур технического обслуживания. Клапан весом 9,84 кг (около 21,7 фунта) не является чем-то, что вы будете случайно перемещать, но с ним можно справиться при правильном обращении. Прочная конструкция способствует долговечности в суровых промышленных условиях, где вибрация, перепады температур и загрязнение являются ежедневными проблемами.
Конструкция с закрытым центром и совместимость системы
Конфигурация золотника «J» определяет поведение гидрораспределителя 4WEH 16 J в нейтральном положении. Когда клапан находится в центральном положении без подачи электрического сигнала, все четыре порта — P (давление), A и B (рабочие порты) и T (резервуар) — блокируются. Такое расположение с закрытым центром служит определенной цели в современных гидравлических системах.
Клапаны с закрытым центром исключительно хорошо работают с насосами переменной производительности с компенсацией давления. Когда клапан блокирует все порты в нейтральном положении, давление в системе растет до тех пор, пока оно не подаст сигнал насосу о необходимости снизить расход почти до нуля. Это не позволяет насосу постоянно перекачивать жидкость через предохранительный клапан, что приведет к потере энергии и выделению чрезмерного тепла. В эпоху, когда стоимость энергии имеет значение, а экологические нормы ужесточаются, это преимущество в эффективности становится значительным.
Компромисс связан со сложностью проектирования системы. Системы с закрытым центром требуют пристального внимания к скачкам давления во время переключения клапана. Когда гидрораспределитель 4WEH 16 J перемещается из заблокированного центрального положения в рабочее положение, внезапное открытие может вызвать скачки давления. Инженеры обычно решают эту проблему с помощью дроссельных вставок (обозначаемых кодом «B» в системе заказа) или путем добавления внешних предохранительных клапанов, которые реагируют быстрее, чем сброс основной системы.
Как на самом деле работает двухэтапная операция
Пилотная конструкция 4WEH 16 J предполагает два различных этапа управления. Первая ступень состоит из небольшого пилотного клапана типа WE6, управляемого соленоидами с мокрым штифтом. Когда вы подаете питание на соленоид, он смещает пилотный клапан, направляя управляющее давление из порта X в камеры управления на концах главного золотника. Это управляющее давление преодолевает центрирующие пружины и перемещает главный золотник, соединяя соответствующие пути потока.
Второй этап – это само движение основной золотника. Когда в камере управления нарастает управляющее давление, оно давит на область золотника, создавая достаточную силу для смещения золотника против центрирующих пружин и любых сил давления, действующих на золотник. Затем основная катушка открывает соединения между портами — либо P-A с B-T, либо P-B с A-T, в зависимости от того, на какой соленоид вы включили питание.
Для правильной работы этой двухступенчатой схемы требуется управляющее давление от 5 до 12 бар. Питание пилотного клапана обычно поступает от основного давления системы через внутренние каналы, хотя для определенных приложений можно указать внешнее питание пилотного клапана. Время переключения составляет около 100 миллисекунд, что медленнее, чем у клапанов прямого действия, но приемлемо для большинства промышленного оборудования, где время цикла измеряется в секундах, а не в миллисекундах.
Электрические требования и варианты управления
В стандартных конфигурациях гидрораспределителя 4WEH 16 Дж используются соленоиды на 24 В постоянного тока, обозначенные в коде заказа как G24. Конструкция соленоида с мокрым штифтом означает, что катушка находится в прямом контакте с гидравлической жидкостью, что способствует охлаждению, но требует, чтобы катушка была герметизирована от жидкости. Эти соленоиды обычно потребляют ток от 1,5 до 2 ампер при включении, что представляет собой умеренную электрическую нагрузку, с которой легко справляется большинство ПЛК и систем управления.
Клапан имеет дополнительную возможность ручного управления, кодируемую как N9 в позиции 11 системы заказа. Этот ручной привод скрытого типа позволяет техническим специалистам вручную перемещать клапан во время ввода в эксплуатацию, устранения неполадок или в аварийных ситуациях. Вы не случайно ударите его во время нормальной работы, но он доступен, когда вам это нужно. Эта функция оказывается полезной, когда вы настраиваете новые системы или диагностируете проблемы, не используя электрическое управление.
Электрические соединения соответствуют стандартам DIN EN 175301-803 в конфигурации K4 с использованием отдельных разъемов для каждого соленоида. Такое расположение обеспечивает гибкость подключения и упрощает поиск и устранение неисправностей, поскольку можно отключать отдельные соленоиды, не затрагивая другие. В некоторых приложениях могут использоваться альтернативные стили разъемов в зависимости от конфигурации шкафа управления и требований защиты окружающей среды.
Номинальные значения давления и границы производительности
Максимальное рабочее давление для портов P, A и B при заказе H-версии достигает 350 бар. Стандартные версии рассчитаны на давление 280 бар, что по-прежнему подходит для большинства промышленных применений. Отверстие резервуара (Т) обычно работает при более низких давлениях, часто всего на несколько бар выше атмосферного, если только вы не имеете дело с обратным давлением из длинных возвратных линий или расположенных на возвышении резервуаров.
Эти номинальные значения давления представляют собой непрерывные рабочие пределы, а не кратковременные скачки давления. При переключении положения гидрораспределителя 4WEH 16 J переходные процессы давления могут кратковременно превышать установившиеся значения на 50 % и более. Правильная конструкция системы включает в себя предохранительные клапаны, установленные на 10–15 % выше максимального рабочего давления, чтобы улавливать эти переходные процессы до того, как они повредят компоненты. Сам клапан может выдерживать случайные скачки давления, превышающие номинальные значения, но продолжительная работа выше номинальных значений сокращает срок службы.
Пропускная способность взаимодействует с давлением способами, которые имеют значение для реальных приложений. Номинальная производительность 300 л/мин предполагает определенные значения перепада давления на клапане. Если вы работаете с более низким расходом, падение давления уменьшается. При движении к максимальному расходу падение давления увеличивается, а это означает, что вашему насосу необходимо создавать более высокое давление, чтобы преодолеть как сопротивление клапана, так и нагрузку. Кривые расхода производителя показывают эти зависимости, и вам следует учитывать их при выборе насосов и оценке эффективности системы.
Рекомендации по монтажу и установке
Распределитель 4WEH 16 J соответствует стандартам ISO 4401-07-07-0-05, что обеспечивает совместимость с монтажными поверхностями CETOP 7. Эта стандартизация означает, что вы потенциально можете заменять клапаны разных производителей без изменения конструкции монтажного коллектора, однако перед попыткой замены следует убедиться в соответствии всех спецификаций. Расположение монтажных болтов, расположение портов и габаритные размеры корпуса соответствуют отраслевым стандартам, действующим уже несколько десятилетий.
Установка требует внимания к нескольким факторам, помимо простого крепления клапана к коллектору. Конфигурация питания пилота, обозначенная позицией 12 в коде заказа, определяет, как масло пилота и слива проходит через систему. В конфигурации по умолчанию используется внешнее питание пилота и внешний дренаж, что изолирует внутренние каналы клапана от противодавления в линии резервуара. Эта установка лучше всего подходит для применений, где в линии резервуара может наблюдаться повышенное давление из-за других компонентов.
Альтернативные конфигурации включают внутреннее питание пилота с внешним дренажем (код E) или полностью внутреннее питание и дренаж (код ET). Полностью внутренний вариант упрощает монтаж водопровода, но делает клапан чувствительным к противодавлению в линии резервуара. Если давление в линии бака превышает несколько бар, это может помешать работе пилота и вызвать вялое или неполное переключение передач. Большинство инженеров предпочитают конфигурации с внешним дренажем (Y-образным портом) для критически важных применений, где надежность важнее, чем упрощенная сантехника.
Совместимость температур и жидкостей
Диапазон рабочих температур составляет от -20°C до +80°C для стандартных материалов уплотнений. Этот диапазон охватывает большинство промышленных сред, хотя для установки в очень холодных условиях могут потребоваться системы отопления или альтернативные уплотнительные материалы. Верхний предел 80°C соответствует температуре непрерывной работы. Кратковременное повышение температуры до 90°C или чуть выше не приведет к немедленному повреждению клапана, но устойчиво высокие температуры ускоряют разрушение уплотнения и увеличивают внутренние утечки.
Гидрораспределитель 4WEH 16 J в стандартной комплектации поставляется с уплотнениями из NBR (нитрилового каучука), подходящими для гидравлических масел на нефтяной основе, таких как марки HL и HLP. Если ваша область применения связана с огнестойкими жидкостями, синтетическими эфирами или работой при более высоких температурах, вам следует указать уплотнения из FKM (фторэластомер), используя код V в позиции 14. FKM выдерживает температуры до 120 °C и более широкий спектр химикатов, хотя он стоит дороже и может иметь другие характеристики остатка при сжатии.
Чистота жидкости напрямую влияет на срок службы клапана. Малые зазоры между золотником и отверстием (обычно 5–15 микрометров) означают, что частицы загрязнения могут вызвать прилипание, чрезмерный износ или неустойчивую работу. Целевой уровень чистоты ISO 4406 16/13 или выше, что требует фильтрации в диапазоне 10 микрометров с коэффициентом бета 75 или выше. Регулярный анализ масла помогает выявить проблемы с загрязнением до того, как они приведут к сбоям.
Понимание методов центрирования катушки
В стандартных конфигурациях гидрораспределителя 4WEH 16 J используется пружинное центрирование, что означает, что механические пружины возвращают золотник в нейтральное положение, когда вы обесточиваете оба соленоида. Этот подход обеспечивает надежное центрирование и положительное позиционирование без необходимости постоянного подключения электроэнергии. Пружины создают достаточную силу для преодоления трения и любого дисбаланса остаточного давления, обеспечивая достижение золотником центрального положения, даже если система не совсем симметрична.
Гидравлическое центрирование, обозначенное кодом H в позиции 05, использует управляющее давление вместо пружин для удержания золотника в центре. Этот вариант подходит для применений с высокими инерционными нагрузками, где центрирование пружины может привести к небольшому дрейфу золотника под действием переходных сил. Гидравлическое центрирование обеспечивает более жесткое позиционирование и лучшую устойчивость к ударным нагрузкам, хотя для работы центрирования требуется наличие управляющего давления. Если вы потеряете управляющее давление при гидравлическом центрировании, золотник может не вернуться в центр надежно.
Выбор между пружинным и гидравлическим центрированием предполагает компромиссы. Пружинное центрирование обеспечивает простоту и работает даже во время выключения системы. Гидравлическое центрирование обеспечивает лучшую стабильность положения при динамических нагрузках, но добавляет зависимость от наличия управляющего давления. В большинстве промышленных применений используется пружинное центрирование, если только конкретные характеристики нагрузки не требуют повышенной стабильности гидравлического центрирования.
Борьба с динамикой переключения и скачками давления
Время переключения гидрораспределителя 4WEH 16 J в 100 миллисекунд соответствует двухступенчатому пилотному режиму. Эта задержка включает в себя время, необходимое для смещения пилотного клапана, создания управляющего давления в камере управления и перемещения основного золотника в новое положение. Хотя 100 миллисекунд с человеческой точки зрения кажутся быстрыми, они представляют собой несколько сотен оборотов для двигателя, работающего со скоростью 1800 об/мин, или значительное движение для цилиндра, работающего на высокой скорости.
В течение этого интервала переключения давление может резко возрасти, поскольку пути потока закрываются до того, как новые пути полностью откроются. Серьезность зависит от динамики системы, включая скорость потока насоса, емкость аккумулятора и инерцию нагрузки. Инженеры используют несколько методов для управления этими переходными процессами. Дроссельные вставки с кодами типа B12 (отверстие 1,2 мм) ограничивают поток во время переключения, замедляя переход и уменьшая скачки давления. Внешние ударные клапаны, настроенные чуть выше нормального рабочего давления, могут ненадолго открыться, чтобы поглотить переходные процессы.
Другой подход предполагает корректировку характеристик пилотного клапана с использованием кодов S или S2 в позиции 13 системы заказа. Эти модификации изменяют геометрию пилотного клапана, чтобы изменить скорость нарастания управляющего давления, что влияет на скорость переключения основного золотника. Более медленное переключение снижает скачки давления, но увеличивает время цикла. Чтобы найти правильный баланс, необходимо провести тестирование с использованием вашего конкретного приложения, и многие инженеры начинают со стандартных конфигураций, прежде чем добавлять модификации, если переходные процессы оказываются проблематичными.
Сравнение с альтернативными типами клапанов
Распределитель 4WEH 16 J конкурирует с различными аналогами на рынке промышленной арматуры. Eaton Vickers предлагает серию DG5V-8-H, в которой используется монтаж CETOP 7 (в номенклатуре Vickers он называется размером 8) и рассчитан на аналогичные номинальные значения давления. Клапаны серии D41VW компании Parker и клапаны Moog D66x также предназначены для одной и той же области применения. Каждый производитель предлагает немного разные функции и характеристики производительности.
Номинальные значения расхода различаются в зависимости от производителя, отчасти из-за различных стандартов номинальных значений. Некоторые производители указывают максимальный расход при более низких перепадах давления, что делает их характеристики более впечатляющими, но не отражает реальную производительность. При сравнении клапанов вам необходимо изучить фактические кривые расхода при вашем рабочем давлении, а не полагаться исключительно на максимальные значения расхода. Производительность 300 л/мин модели 4WEH 16 Дж является консервативной и достижимой в типичных условиях применения.
Сроки доставки представляют собой практический вопрос. Срок поставки 4WEH 16 J для некоторых конфигураций может достигать 21 недели, что требует предварительного планирования и потенциального хранения критически важных запасных частей на складе. Альтернативные поставщики могут предложить более короткие сроки выполнения заказов, а наличие соответствующих источников резервного копирования имеет смысл для критически важных приложений. Просто убедитесь, что запасные клапаны соответствуют всем спецификациям, включая монтажные размеры, пропускную способность, номинальное давление и характеристики срабатывания.
Требования к техническому обслуживанию и срок службы
Правильный уход значительно продлевает срок службы гидрораспределителя 4WEH 16 J. Регулярная замена масла и фильтров предотвращает накопление загрязнений в узких зазорах между золотником и отверстием. Большинству гидравлических систем выгодна замена масла каждые 2000–4000 часов работы, хотя фактический график должен определяться условиями эксплуатации и результатами анализа масла.
Износ уплотнений является основным фактором, ограничивающим срок службы гидравлических клапанов. По мере разрушения уплотнений внутренние утечки увеличиваются, что приводит к замедлению работы, снижению эффективности и, в конечном итоге, к полной невозможности переключения передач. Уплотнения из NBR обычно служат от 10 000 до 20 000 часов в чистом масле при умеренных температурах. Уплотнения из FKM могут служить дольше, особенно при повышенных температурах, когда NBR быстро разлагается. Наблюдение за увеличением времени переключения или смещением цилиндра указывает на износ уплотнений и предполагает необходимость предстоящего технического обслуживания.
Доступны комплекты уплотнений (номер детали R900306345 для некоторых конфигураций), в которые входят все быстроизнашивающиеся компоненты. Ремонт клапана требует чистых условий труда, подходящих инструментов и внимания к чистоте. Многие предприятия предпочитают заменять восстановленные запасные клапаны в рабочее время и восстанавливать вышедшие из строя клапаны во время планового технического обслуживания. Такой подход сводит к минимуму время простоя и гарантирует, что технические специалисты смогут уделить время надлежащей очистке и проверке.
Устранение распространенных проблем
Если гидрораспределитель 4WEH 16 J не переключается или переключается не полностью, существует несколько возможных причин. Начните с электрической стороны, проверив, что на соленоиды подается правильное напряжение и ток. Мультиметр может подтвердить напряжение на разъеме, а измерение тока убедиться, что катушка не разомкнута и не закорочена. Ручное дублирование (N9) позволяет проверить, может ли клапан переключаться механически, даже если электрическое управление не работает.
Недостаточное управляющее давление приводит к вялому или неполному переключению передач. Измерьте давление в порту X и убедитесь, что оно находится в диапазоне 5–12 бар. Низкое пилотное давление может быть результатом забитого пилотного фильтра, ограничений в линиях подачи пилотного клапана или проблем с самим пилотным клапаном. Высокое противодавление в линии бака (с конфигурацией внутреннего дренажа) также может снизить эффективное управляющее давление, противодействуя управляющему сигналу.
Заедание, связанное с загрязнением, обычно проявляется в виде периодически возникающих проблем или клапанов, которые смещаются в одном направлении, но не в другом. Если вы подозреваете загрязнение, проверьте чистоту масла и осмотрите фильтры на наличие необычного мусора. Иногда вы можете освободить застрявший клапан, неоднократно подавая питание на соленоиды и осторожно постукивая по корпусу клапана мягким молотком, хотя это дает лишь временное облегчение. Для постоянного устранения неисправности необходима правильная очистка или замена.
Соображения затрат и стратегия закупок
Рыночная цена гидрораспределителя 4WEH 16 J обычно колеблется от 1300 до 2000 долларов США в зависимости от конфигурации, количества и поставщика. Специальные опции, такие как специальные уплотнения, гидравлическое центрирование или измененные характеристики отклика, повышают цены. Объемные закупки часто обеспечивают скидки, а установление отношений с дистрибьютором может улучшить как ценообразование, так и сроки доставки.
Увеличенное время выполнения заказа для некоторых конфигураций означает, что вам необходимо тщательно планировать закупки. Для критически важных приложений наличие запасного клапана имеет смысл, несмотря на капитальные затраты. Рассчитайте стоимость простоя вашего предприятия: если один час простоя превышает стоимость запасного клапана, экономическое обоснование запасов становится простым. На некоторых предприятиях имеется резерв восстановленных клапанов, которые они меняются во время обслуживания в качестве профилактической замены.
Варианты оплаты зависят от поставщика и региона. Некоторые дистрибьюторы на таких рынках, как Индия, предлагают планы EMI (равный ежемесячный платеж), которые распределяют стоимость во времени, что может помочь в управлении денежными потоками. Стандартные условия могут составлять 30 или 60 дней. Для крупных заказов или постоянных отношений согласование выгодных условий оплаты имеет смысл как часть общего пакета услуг.
Лучшие практики системной интеграции
Интеграция гидрораспределителя 4WEH 16 J в гидравлическую систему требует внимания к нескольким факторам, помимо самого клапана. Конструкция с закрытым центром лучше всего работает с насосами переменной производительности, которые могут уменьшать расход в зависимости от давления в системе. Нерегулируемые насосы требуют непрерывного потока через предохранительный клапан в нейтральном положении, что приводит к потере энергии и выделению тепла. Если вы остановились на стационарном насосе, подумайте, может ли конструкция клапана с открытым центром служить лучше.
Конструкция коллектора влияет на производительность и удобство обслуживания. Подключение клапана непосредственно к коллектору упрощает монтаж водопровода, но усложняет замену клапана, поскольку вам необходимо слить воду из коллектора и разорвать несколько соединений. В некоторых конструкциях используются многослойные пластины или монтажные плиты, которые позволяют снимать клапан, сохраняя при этом другие гидравлические соединения. Компромисс предполагает добавленную стоимость и немного больший объем установки.
Защита цепей заслуживает тщательного рассмотрения. Предохранительный клапан прямого действия, установленный параллельно с гидрораспределителем 4WEH 16 J, может улавливать скачки давления быстрее, чем основной предохранительный клапан системы. Установите этот ударный клапан примерно на 30–50 бар выше нормального рабочего давления, чтобы он не мешал нормальной работе, но быстро открывался во время переходных процессов. Пропускная способность должна выдерживать лишь кратковременные скачки, поэтому относительно небольшой клапан работает нормально.
Примеры приложений и варианты использования
Машины для литья под давлением представляют собой обычное применение для 4WEH 16 J. Эти машины требуют надежного управления большими гидравлическими цилиндрами, которые обеспечивают усилие зажима и давление впрыска. Конструкция с закрытым центром хорошо сочетается с регулируемыми насосными системами, обычно используемыми в современных формовочных машинах. Время цикла, измеряемое в секундах, соответствует скорости переключения клапана в 100 миллисекунд без каких-либо штрафов.
Прессы для формовки металлов используют направляющие клапаны для позиционирования плунжеров и управления операциями формовки. Применение прессов часто предполагает применение больших усилий при относительно низких скоростях, что означает высокое давление, но умеренную скорость потока. Модель H 4WEH 16 J с давлением 350 бар легко справляется с этими нагрузками. Прочная конструкция выдерживает ударные нагрузки и вибрацию, характерные для прессов.
Строительная техника, такая как экскаваторы и погрузчики, может использовать эти клапаны в определенных приложениях, хотя в мобильном оборудовании чаще используются системы измерения нагрузки с различными конфигурациями клапанов. Стационарное строительное оборудование, такое как бетононасосы или погрузочно-разгрузочные машины, может извлечь выгоду из возможностей 4WEH 16 J. Ключевым моментом является соответствие характеристик клапана времени цикла применения, профилю нагрузки и условиям окружающей среды.
Принятие окончательного решения
Выбор гидрораспределителя 4WEH 16 J предполагает оценку того, соответствуют ли его характеристики требованиям вашего применения. Конструкция с закрытым центром, пилотный режим и монтаж CETOP 7 делают его пригодным для определенных типов систем. Если вы работаете с насосами переменной производительности, нуждаетесь в высоком давлении и можете обеспечить время срабатывания, этот клапан заслуживает серьезного внимания.
Система кодов заказа требует особого внимания для выбора правильной конфигурации. Позиция 01 определяет номинальное давление (H для 350 бар), позиция 10 устанавливает напряжение (G24 для 24 В постоянного тока), а позиция 12 управляет конфигурацией питания пилотного клапана. Потратив время на понимание этих кодов и консультации со службой технической поддержки, вы предотвратите ошибки при заказе, которые приводят к задержкам и потенциальным проблемам совместимости.
Учитывайте общую стоимость владения, а не только первоначальную цену покупки. Учитывайте повышение энергоэффективности за счет конструкции с закрытым центром, требований к техническому обслуживанию, ожидаемого срока службы и наличия запасных частей. Клапан, который изначально стоит дороже, но обеспечивает более высокую надежность и более низкое энергопотребление, часто оказывается менее дорогим в течение всего срока службы. Модель 4WEH 16 J зарекомендовала себя в промышленном применении, что снижает риск непредвиденных проблем и обеспечивает уверенность в долгосрочной работе.
