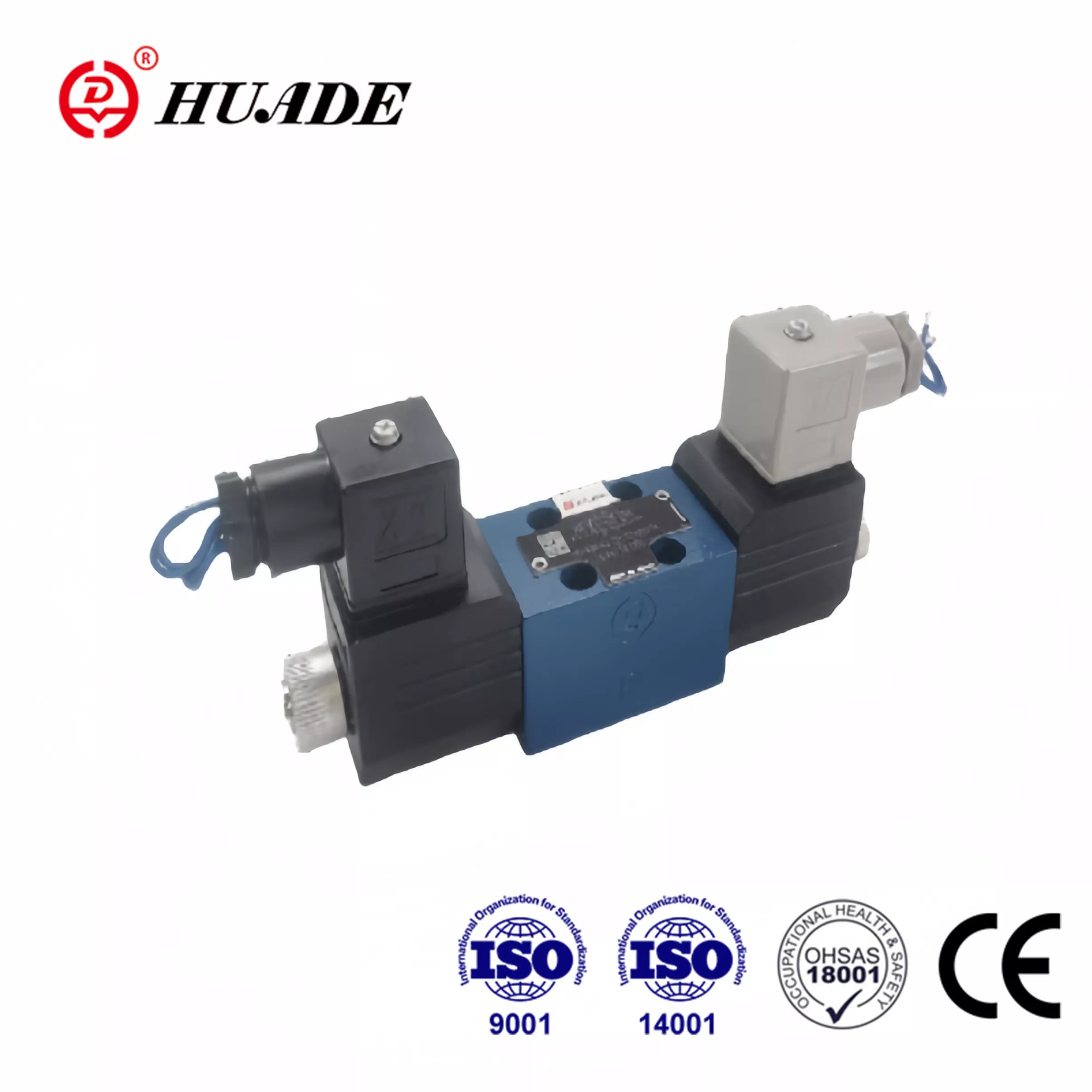

Направляющий управляющий клапан мы 4 для Рексрота

• Особенности продукта: соленоидный клапан катушки, совместимый с Рексротом, сертифицированный CE, соленоиды влажного штифта
• Технические характеристики: максимальное давление 21 МПа, поток до 25 л/мин, схема порта ISO 4401
• Приложения: инженерная техника, металлургия, машины, защита окружающей среды, судостроение, аэрокосмическая промышленность

Отправить запрос PDF скачатьЗагрузить

Описание продукта

Стратегическое сотрудничество между правительствами Китая и Германии с 1979 года, Huade включил передовые технологии от Rexroth. Huade® We 4 Направленная катушка клапан является доступной альтернативой той же модели, предлагаемой Rexroth. Хуад создает отличный стресс на качество. У Huade есть строгая система тестирования, чтобы гарантировать, что каждый направленный клапан обладает превосходной производительностью. Серия соленоидных клапанов прошла сертификацию CE. Гидравлические клапаны Huade® широко используются в инженерных и строительных техниках, металлургии, машинах, защите окружающей среды, судостроении, аэрокосмическом, железнодорожном транспорте, нефтяной и нефтехимической, военной промышленности и других областях. Это надежный национальный бренд в Китае.

Product parameter of the Directional Control Valve WE 4 for Rexroth

Гидравлические технические данные
Max.operating pressure-Ports A,B,P （㎫）		до 21.0
Порт T (㎫）		10.0 .With symbols A or B port T must be used as leakage port when the operating pressure is above the permissible tank pressure
Max.flow (l/min)		до 25
Давление жидкости		Минеральное масло или фосфатный эфир
Диапазон вязкости (мм2/с)		От 2,8 до 500
Pressure fluid temperature range （℃）		-30 ～+80
Degree of contamination (㎛)		Максимальная допустимая степень загрязнения гидравлической жидкости до NAS 1638 класс 9. Поэтому мы рекомендуем фильтр с минимальной скоростью удержания β≥ 75
Вес (кг)		Клапан с 1 соленоидом 0,9 Клапан с 2 соленоидами 1.3
Электрические технические данные
Доступные напряжения (v)		12. 24.220.110R 220R
Энергопотребление (w)		22
Долг		непрерывный
Время переключения	На (MS)	От 20 до 30
	OFF (MS)	От 10 до 20
Максимум ambient temperature（℃）		+50
Максимум температура катушки (℃）		+150
Защита от DIN 40 050		IP65
Switching frequency (cycles/h)		15000
С электрическим соединением защитный проводник (PE) должен быть подключен в соответствии с соответствующими правилами

Функция продукта и применение направленного управляющего клапана WE 4 для Rexroth

Функции:

▶ Направленные клапаны типа мы 4 - соленоидные управляемые направленные кат -клапаны

▶ Wet pin solenoids of direct or alternating current

▶ Porting pattern to ISO 4401 and CETOP - RP 121H

Приложение:

Направленные клапаны типа мы 4 являются соленоидными направленными штуковыми клапанами. Они контролируют начало, остановку и направление жидкости.

Функции, раздел и символы направленного управляющего клапана мы 4 для Rexroth

Эти направленные клапаны в основном состоят из корпуса (1), одного или двух соленоидов (2), катушки управления (3) и одного или двух возвращающихся пружин (4).

Управляющая катушка (3) удерживается возвратной пружиной (4) в центральной части или в начальном положении (за исключением задержанных катушек). Контрольная катушка (3) приводится в действие с помощью соленоидов влажного штифта (2). В энергичном состоянии. Сила соленоида (2) действует через плунжер (5) на катушке управления (3) и смещает то же самое с его положения отдыха в желаемое конечное положение. Таким образом, выбран требуемый шаблон потока от P до A и B до T -P до B и A до T. Когда соленоид (2) отменен, контрольная катушка (3) возвращается в ее нейтральный

Эта версия представляет собой направленный клапан с 2 позициями переключения и положением по возвратной пружине (4). Предоставлено покрытое переоборудование ручной

Внесение энергии соленоида.

Cutaway View 4we 4-10b

Картридж дроссель
