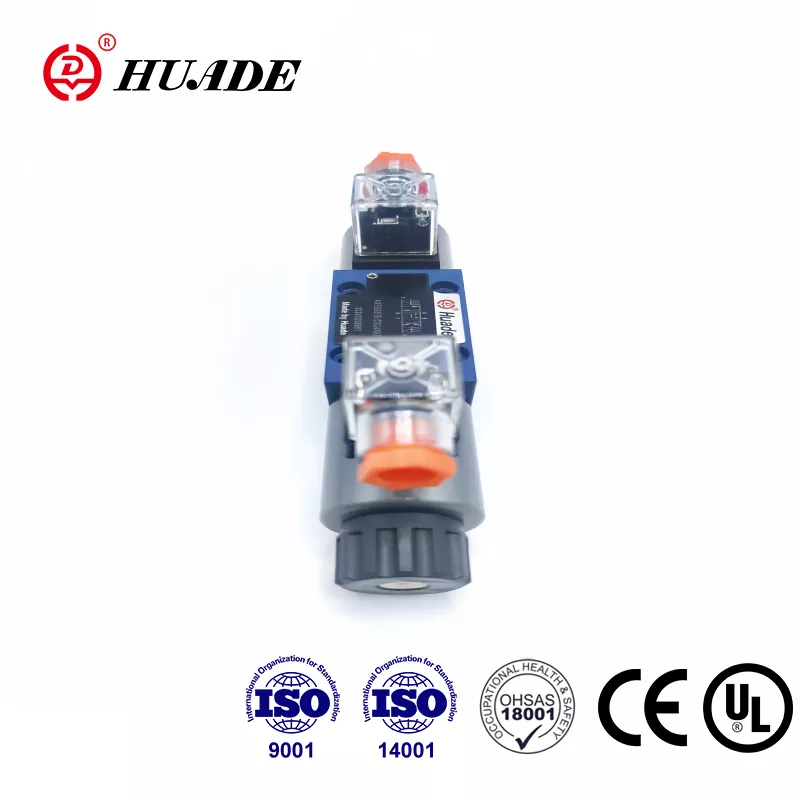

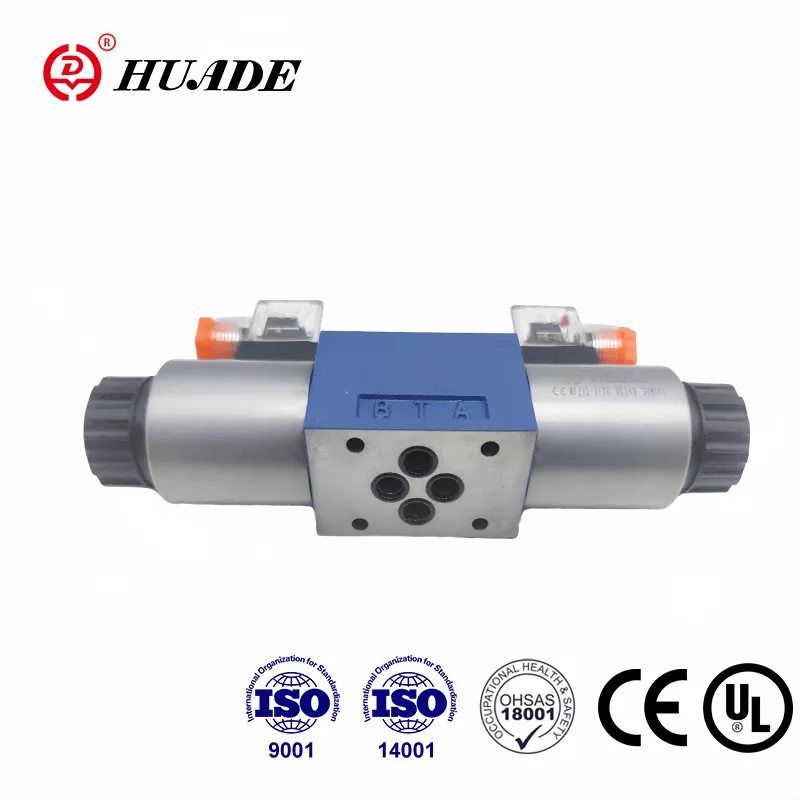

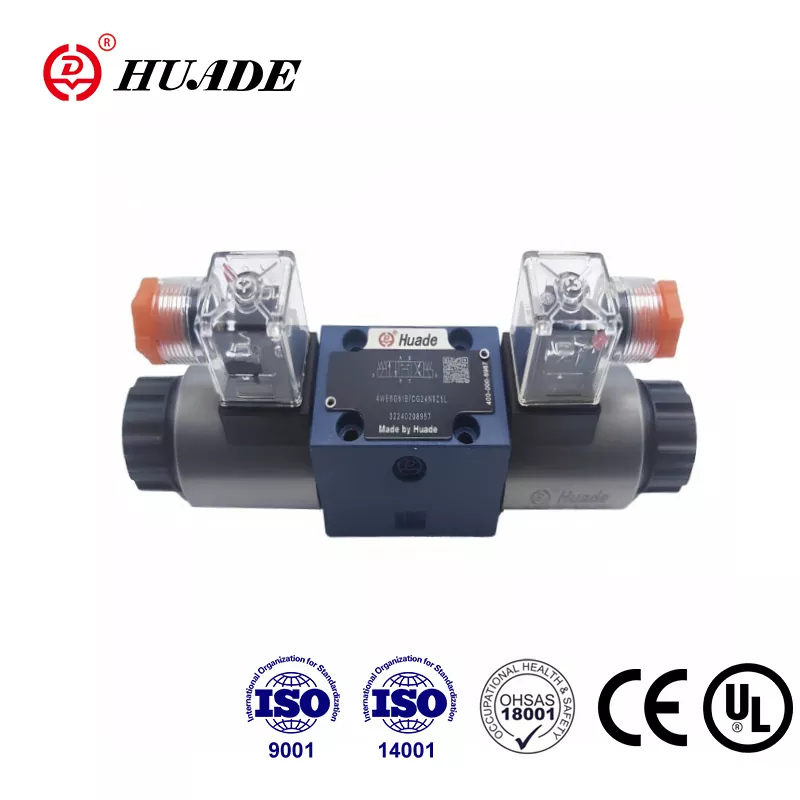

Благодаря долгосрочному сотрудничеству с Rexroth с 1979 года, золотниковый распределитель Huade® 4WE 6 серии является доступной альтернативой той же модели Rexroth. Это один из самых популярных и широко используемых гидрораспределителей. Huade имеет 750 передовых устройств, импортированных со всего мира, и строгую систему испытаний, обеспечивающую превосходную производительность гидравлических клапанов. Система управления исследованиями, разработками и производством соответствует стандартам ISO9001, ISO14001 и ISO45001. Все электромагнитные гидрораспределители сертифицированы CE. Гидравлические клапаны Huade® широко используются в машиностроении и строительной технике, металлургии, станках, охране окружающей среды, судостроении, аэрокосмической отрасли, железнодорожном транспорте, нефтяной и нефтехимической, военной промышленности и других областях Китая.
|
Гидравлический |
|||
|
Макс. рабочее давление, порты A, B, P (МПа) |
до 35,0 |
||
|
Порт T (㎫) |
21(-);16(～) |
||
|
с символами A и B порт T должен использоваться в качестве дренажного порта. |
|||
|
Макс.поток (л/мин) |
80(-);60(～) |
||
|
Жидкость под давлением |
Минеральные масла или эфиры фосфорной кислоты |
||
|
Диапазон вязкости (мм2/с) |
2,8~500 |
||
|
Диапазон температур рабочей жидкости (℃) |
-30～+80 |
||
|
Степень загрязнения |
Максимально допустимая степень загрязнения гидравлической жидкости по NAS 1638 класс 9. |
||
|
Электрический |
|||
|
Тип напряжения |
округ Колумбия |
переменный ток 50/60 Гц |
|
|
Доступные напряжения (В) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60 Гц |
||
|
Потребляемая мощность (Вт) |
30 |
||
|
Удерживающая мощность (ВА) |
- |
50 |
|
|
Мощность включения (ВА) |
- |
220 |
|
|
Долг |
непрерывный |
||
|
Время переключения на IS0 6403 |
ВКЛ (мс) |
от 25 до 45 |
от 10 до 20 |
|
ВЫКЛ (мс) |
от 10 до 25 |
от 15 до 40 |
|
|
Защита по DIN |
IP 65 |
||
|
Частота переключения (циклов/ч) |
до 15000 |
до 7200 |
|
|
При электрических соединениях защитный проводник (PE) |
|||
Функции:
▶ Золотниковый распределитель с прямым электромагнитным управлением, высокопроизводительная версия
▶ Соленоиды постоянного или переменного тока с мокрым контактом и съемной катушкой
▶ Электромагнитная катушка может поворачиваться на 90°.
▶ При замене катушки нет необходимости открывать герметичную камеру.
▶ Электрические соединения как отдельные, так и централизованные.
▶ Ручное управление, опционально
▶ Схема подключения по DIN 24 340, форма A, ISO 4401 и CETOP – RP 121H
Приложение:
Распределители типа 4WE 6 D представляют собой золотниковые распределители с электромагнитным управлением. Они контролируют начало, остановку и направление жидкости.
По существу гидрораспределители состоят из корпуса (1), одного или двух соленоидов (2), золотника управления (3) и одной или двух возвратных пружин (4). В обесточенном состоянии управляющий золотник (3) удерживается в нейтральном или исходном положении с помощью возвратных пружин (4) (кроме импульсных золотников). Управляющий золотник (3) приводится в действие через соленоиды с мокрым штифтом (2). . Сила соленоидов (2) действует через плунжер (5) на золотник управления (3) и перемещает его из нейтрального положения в требуемое конечное положение. Это обеспечивает свободный поток от P к A и от B к T или P. к Б и А к Т.
Когда соленоид (2) обесточен, золотник управления (3) возвращается в нейтральное положение с помощью возвратных пружин (4).
Дополнительный ручной дублер (6) позволяет перемещать золотник управления (3) без подачи питания на соленоид.
Структурная схема WE 6 61B
