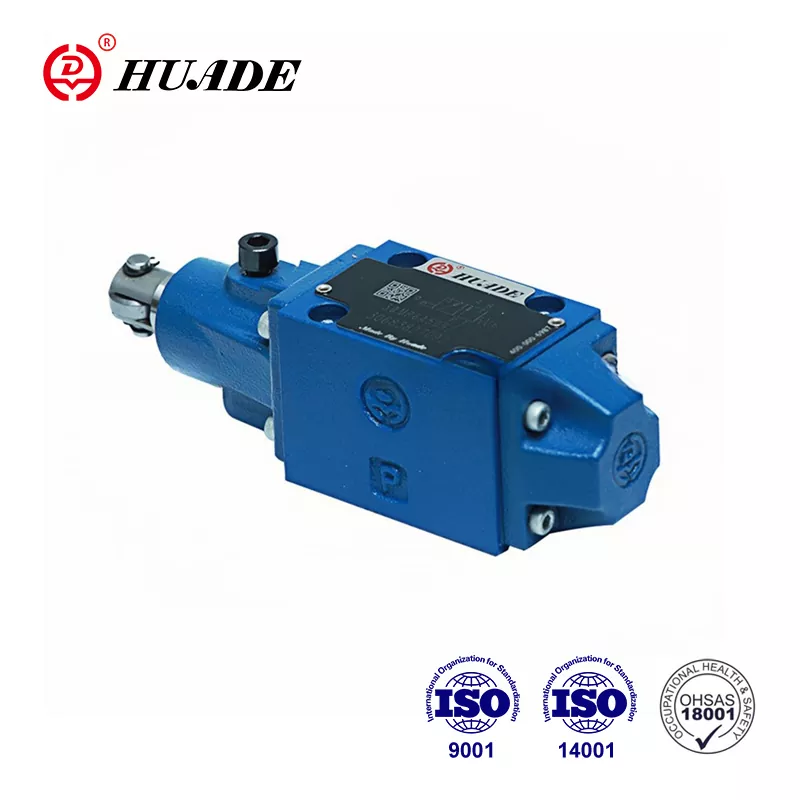

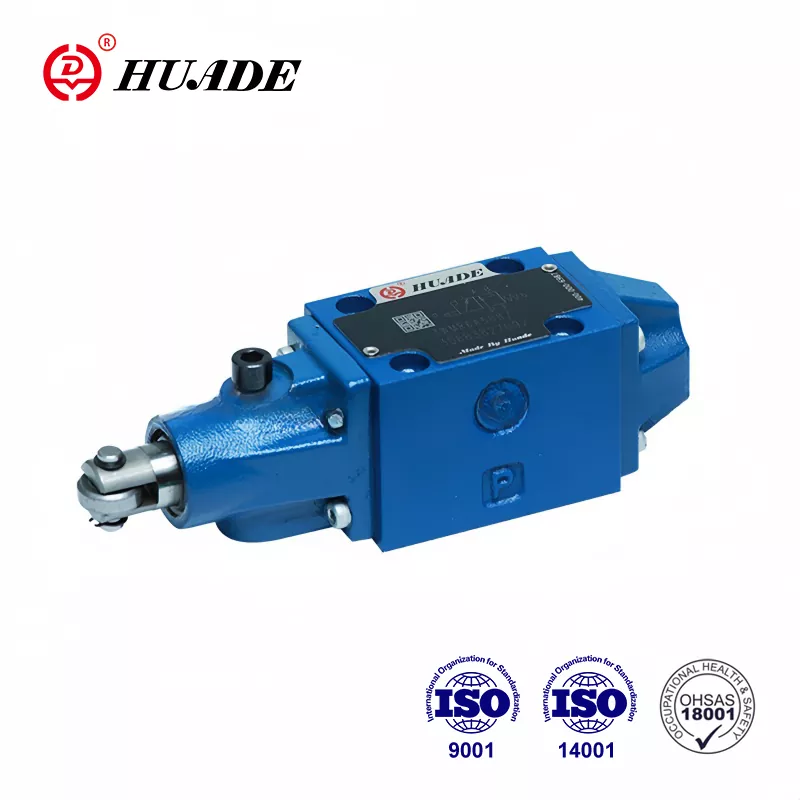

Управляющий клапан направленного WMR

• Особенности продукта: прямая работа ролика, REXROTH-совместимый дизайн, 19 стандартных функций катушки
• Технические характеристики: размер 6/10, до 31,5 МПа давление, поток до 60/120 л/мин
• Применение: строительное оборудование, металлургия, машины, судостроение, аэроваслетрия Claude может совершать ошибки. Пожалуйста, проверьте ответы. Сонет 4

Отправить запрос PDF скачатьЗагрузить

Описание продукта

Huade-это китайское известное государственное предприятие, специализирующееся на гидравлической системе. У Huade был два долгосрочного опыта сотрудничества с Rexroth с 1979 года. Huade® WMR Valve является доступной альтернативой и той же серии Рексрота. Этот направленный клапан пользуется бесплатным обслуживанием в течение однолетнего гарантийного периода. Хуад создает отличный стресс на качество. Фабрика прошла ISO9001, ISO14001 и OH SAS18001. Гидравлические клапаны Huade® широко используются в инженерных и строительных техниках, металлургии, машинах, защите окружающей среды, судостроении, аэрокосмическом, железнодорожном транспорте, нефтяной и нефтехимической, военной промышленности и других областях. Это надежный бренд в Китае.

Параметр продукта направленного управляющего клапана WMR

Размер		6		10
Максимум рабочее давление	Порт А. Б. П (㎫)	до 31.5
	Порт T (㎫)	до 6		до 16
В символах A и B порт T должен использоваться в качестве дренажного соединения Если рабочее давление выше давления, разрешенного в порту T
Максимальный поток (L/мин)		до 60		до 120
Поток поперечного сечения (Положение управления 0		Для символа Q 6% номинального поперечного сечения
		Для символа W, 3% номинального поперечного сечения
Давление жидкости		Минеральные масла (для уплотнения NBR) или фосфатный эфир (для уплотнения FPM)
Диапазон температуры жидкости давления (℃ ℃）		-30 ～+80
Диапазон вязкости (мм2/с)		От 2,8 до 500
Вес (кг)		Приблизительно 1.4 От 100 до 121		прибл .3.3
Операционная сила на роликовом рычаге		при нулевом давлении резервуара	От 100 до 121	Клапан двух позиций	От 70 до 140
(N)		при давлении	184–205	Клапан трех позиций	70–175

Функция продукта направленного управляющего клапана WMR

Функции:

▶ Прямое управление направленным кат -клапаном с регулируемой работой ролика

▶ Ассамблея рычага ролика может быть шагнут в 90 °

▶ Радиальные силы надежно поглощают (до 30 °)

▶ 19 видов стандартная функция катушки

Функции, раздел и символы направленного управляющего клапана WMR

Направленные клапаны типа WMR - это роликовые направленные клапаны.

Они в основном состоят из корпуса (1), роликового рычага (2), катушки управления (3) и возврата

Весна (4).

Подключаемый дроссель требуется, если может возникнуть поток, превышающий разрешенное значение, в то время как катушка клапана находится из одной позиции в другое. Отверстие подключаемого ввода установлена в порту P направленного клапана.

Cutaway View WMR 6

Картридж дроссель
