В мире промышленной автоматизации и систем управления жидкостями пропорциональное давление клапана представляет собой одну из наиболее важных концепций для достижения точных и эффективных операций. Понимание этого фундаментального принципа важно для инженеров, техников и всех, кто работает с гидравлическими или пневматическими системами.

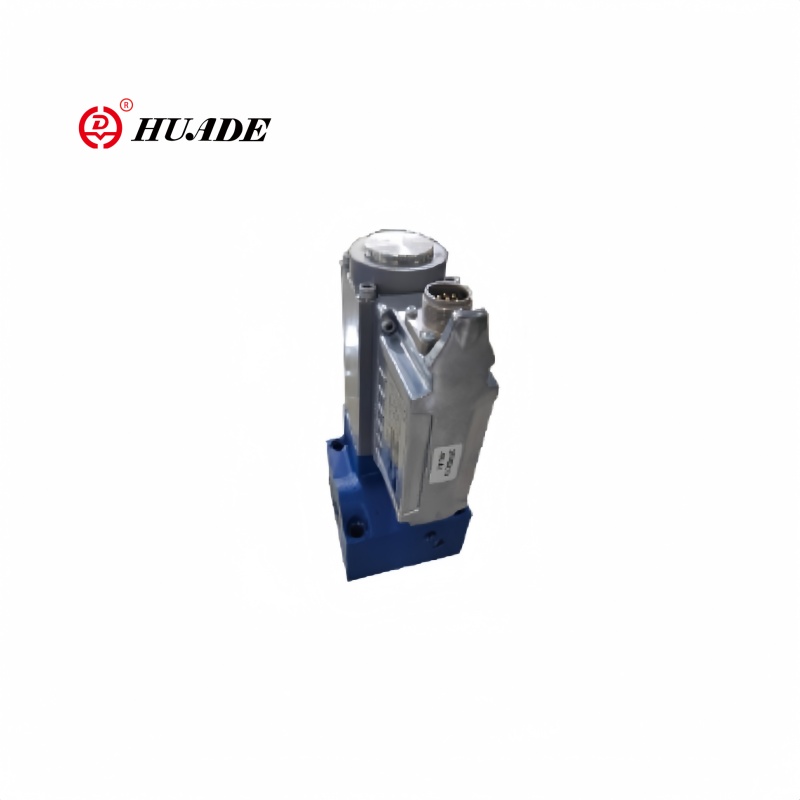

Определение давления пропорционального клапана
Давление пропорционального клапана относится к контролируемому выходному давлению, создаваемому пропорциональным клапаном, где уровень давления прямо пропорционален входному сигналу, подаваемому на клапан. В отличие от простых двухпозиционных клапанов, которые работают в двоичном режиме, пропорциональные клапаны обеспечивают бесступенчатое управление минимальным и максимальным значениями давления в зависимости от величины входного электрического сигнала.
[Сначала поймитечто такое пропорциональные клапаны]
Взаимосвязь между входным сигналом и выходным давлением соответствует линейной или заранее заданной кривой, что обеспечивает точную модуляцию давления. Такое пропорциональное соотношение обеспечивает плавное и непрерывное управление давлением, а не резкие изменения, что делает эти клапаны идеальными для применений, требующих точной регулировки давления.
Как работают пропорциональные клапаны
Основная работа пропорционального клапана основана на управлении электромагнитной силой. Когда на соленоид клапана подается электрический сигнал, он генерирует магнитную силу, пропорциональную входному току или напряжению. Эта электромагнитная сила действует против пружинного механизма и давления жидкости, определяя положение золотника клапана или тарельчатого клапана.
По мере увеличения входного сигнала электромагнитная сила становится сильнее, перемещая клапанный элемент дальше от его седла. Это увеличенное отверстие обеспечивает больший поток жидкости и обычно приводит к более высокому давлению на выходе, в зависимости от конфигурации клапана. Точное позиционирование элемента клапана создает пропорциональную зависимость между входным сигналом и выходным давлением.
Современные пропорциональные клапаны часто включают в себя системы обратной связи с использованием датчиков положения или датчиков давления для обеспечения точного управления и компенсации внешних факторов, таких как колебания температуры, колебания давления подачи или износ компонентов.
Типы пропорционального регулирования давления клапана
Пропорциональные клапаны прямого действия
Эти клапаны напрямую контролируют давление посредством электромагнитной силы, действующей на элемент клапана. Они обычно используются в приложениях с низким давлением, где сила соленоида достаточна для преодоления сил жидкости и напряжения пружины. [Сравнить сконструкции гидравлических пропорциональных клапанов]
Пропорциональные клапаны с пилотным управлением
Для применений с более высоким давлением в клапанах с пилотным управлением используется небольшой пропорциональный клапан для управления основным клапаном большего размера. Пилотный клапан модулирует давление в камере управления, которая затем позиционирует основной элемент клапана. Такая конфигурация позволяет точно контролировать высокое давление при относительно низкой потребляемой электрической мощности.
Редукционные клапаны давления
Эти пропорциональные клапаны поддерживают постоянное давление на выходе независимо от изменений давления на входе или изменений расхода. Выходное давление пропорционально входному сигналу, что делает их идеальными для приложений регулирования давления.
Клапаны сброса давления
Пропорциональные предохранительные клапаны обеспечивают переменные настройки давления сброса в зависимости от входного сигнала. Это позволяет динамически регулировать максимальное давление в системе без механической регулировки.
Приложения и преимущества
Пропорциональный клапан регулирования давления находит применение во многих отраслях промышленности. В мобильной гидравлике эти клапаны обеспечивают плавную работу строительной техники, обеспечивая точный контроль движений стрелы, ковша и гусениц. В системах автоматизации производства используются пропорциональные клапаны для обеспечения постоянного усилия зажима, давления литья под давлением и операций по транспортировке материалов.
Аэрокосмическая промышленность полагается на пропорциональное регулирование давления клапанов в системах управления полетом, работе шасси и управлении давлением в кабине. В автомобильном секторе эти клапаны контролируют давление в трансмиссии, усилитель рулевого управления и системы управления двигателем.
Повышенная эффективность системы
Точное соответствие давления требованиям нагрузки снижает потери энергии и оптимизирует производительность системы.
Снижение энергопотребления
Предотвращение избыточного давления приводит к значительной экономии энергии и снижению эксплуатационных расходов.
Улучшенное качество продукции
Постоянные технологические нагрузки обеспечивают надежные результаты производства и стабильность продукции.
Повышенная отзывчивость системы
Плавные переходы давления обеспечивают лучший контроль системы и плавность работы.
Ключевые параметры производительности
Интеграция системы управления
Системы управления пропорциональным клапаном обычно интегрируются с электронными блоками управления (ЭБУ) или программируемыми логическими контроллерами (ПЛК). Эти контроллеры обеспечивают точные электрические сигналы, необходимые для точного регулирования давления, одновременно отслеживая обратную связь системы.
Современные стратегии контроля
Современные системы управления часто используют стратегии управления с обратной связью, постоянно сравнивая фактическое выходное давление с желаемыми заданными значениями и соответствующим образом корректируя входные сигналы клапана. Такой подход компенсирует изменения в системе и обеспечивает точный контроль давления при изменении условий эксплуатации.
Будущие разработки
Эволюция технологии пропорциональных клапанов давления продолжается вместе с достижениями в области материаловедения, электронных систем управления и сенсорных технологий. Интеллектуальные клапаны, включающие встроенную диагностику, возможности профилактического обслуживания и беспроводную связь, становятся все более распространенными.
Технология цифровых клапанов обещает еще большую точность и гибкость, потенциально заменяя традиционные пропорциональные клапаны в некоторых приложениях. Тем не менее, пропорциональное управление давлением клапана остается фундаментальной и надежной технологией для гидроэнергетических систем.
Понимание пропорционального давления клапана позволяет инженерам проектировать более эффективные, точные и надежные системы управления жидкостью для различных применений, что делает его важной концепцией в современной промышленной автоматизации.
