Дроссельный обратный клапан Z2FS 16

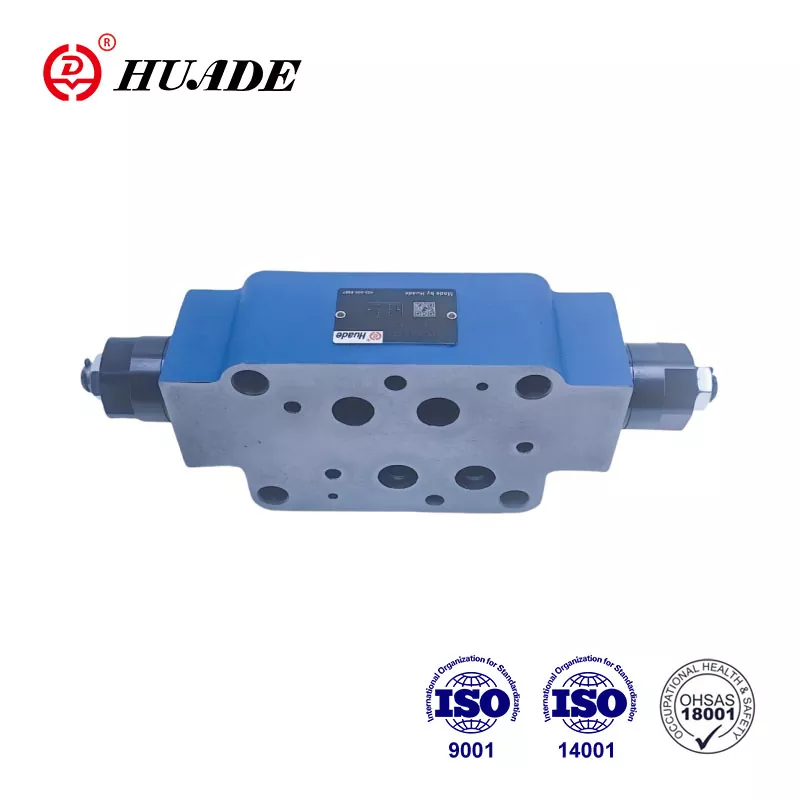

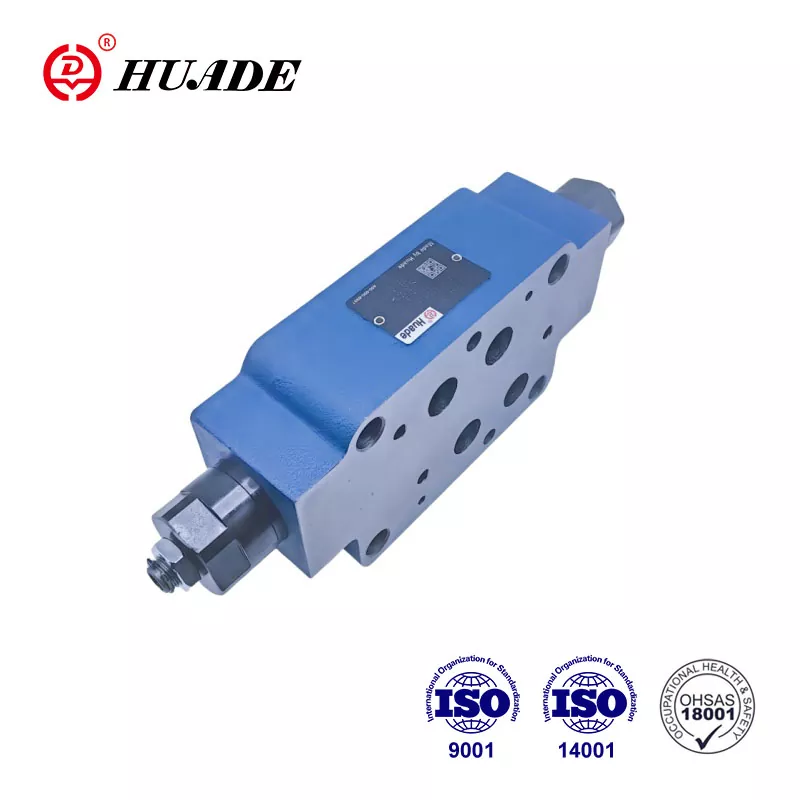

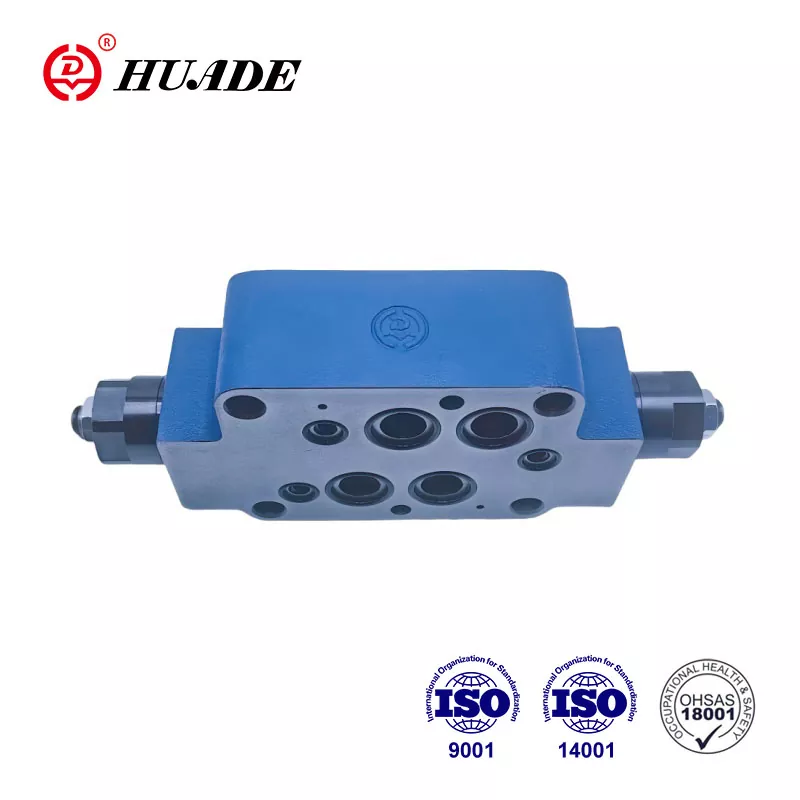

Конструкция с многослойной пластиной Клапаны типа Z 2 FS 16 представляют собой двойные дроссельные/обратные клапаны. Функция этого клапана заключается в регулировании впускного или выпускного потока. Тот факт, что Huade® Z 2 FS 16 может заменить Rexroth® Z2FS 16 3XB, обусловлен главным образом многолетним сотрудничеством с Rexroth. На заводе строго контролируется качество продукции, все дроссельные обратные клапаны соответствуют международным стандартам.

Параметр продукта: дроссельный обратный клапан Z2FS 16

Характеристики продукта и применение дроссельного обратного клапана Z2FS 16

Функции:

▶ Конструкция сэндвич-панели

▶ Схема подключения по DIN 24 340, от A, ISO 4401 и CETOP – RP 121H

▶ Ограничение основного или пилотного потока с помощью двух сервисных портов

▶ Управление входом или выходом счетчика.

Приложение:

Дроссельные обратные клапаны Z 2 FS 16 используются для ограничения основного или пилотного потока масла в одном или двух сервисных отверстиях.

Разрез и обозначение дроссельного обратного клапана Z2FS 16

Клапаны типа Z 2 FS 16 представляют собой двойные дроссельные/обратные клапаны в конструкции сэндвич-панелей. Два симметрично расположенных дроссельных/обратных клапана ограничивают поток (посредством регулируемых дроссельных золотников) в одном направлении и обеспечивают свободный обратный поток в другом направлении.

Ограничение основного потока

Двойной дроссельный/обратный клапан устанавливается между распределительным клапаном и монтажной плитой для изменения скорости привода (ограничение основного потока).

Пилотное ограничение расхода

В случае гидрораспределителей с пилотным управлением двойной дроссельный/обратный клапан можно использовать в качестве регулятора пилотного дросселя (ограничения пилотного расхода). В этом случае он устанавливается между главным клапаном и пилотным клапаном.

Конструкция двойного дроссельного/обратного клапана, тип Z 2 FS 16 3XB

Принцип гидравлических систем
