Когда пневматический цилиндр движется слишком быстро или испытывает трудности с прерывистым движением, решение обычно заключается в правильном выборе и установке клапана регулирования потока. Пневматический клапан регулирования потока регулирует поток сжатого воздуха для управления скоростью привода, что делает его незаменимым для любой автоматизированной системы, требующей точного времени движения. В отличие от своих гидравлических аналогов, эти клапаны должны работать с динамикой сжимаемой жидкости, где соотношение давлений и звуковые условия потока фундаментально меняют характеристики управления.

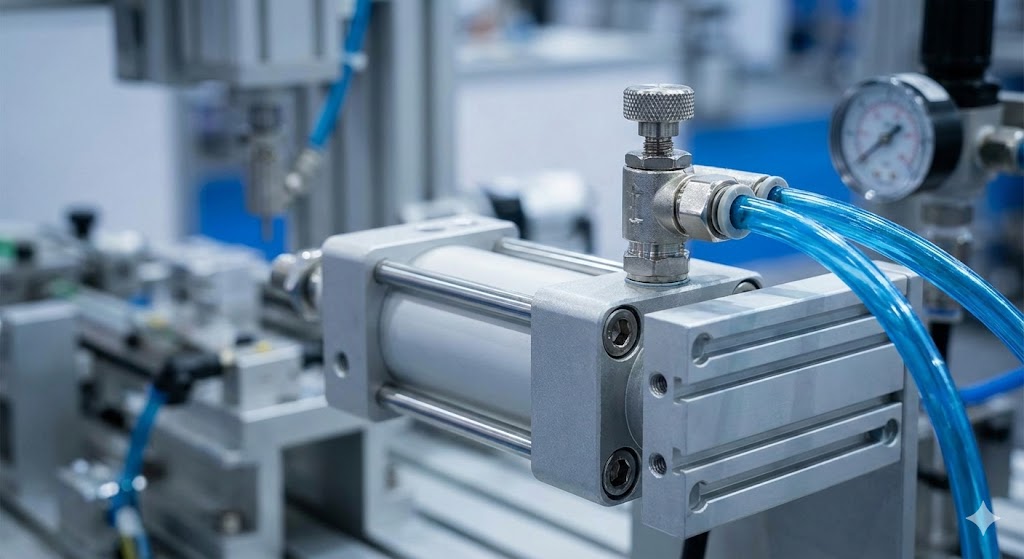

Как работают пневматические клапаны регулирования потока
Основная функция заключается в создании переменного ограничения на пути воздуха. Когда сжатый воздух проходит через суженное отверстие, энергия давления преобразуется в кинетическую энергию, вызывая перепад давления, который снижает скорость потока на выходе. Но сжатый воздух ведет себя иначе, чем несжимаемые жидкости, что создает сложности, влияющие на стабильность управления.
Когда воздух проходит через ограничение, соотношение между давлением на входе ($P_1$) и давлением на выходе ($P_2$) определяет режим потока. При умеренных перепадах давления расход увеличивается пропорционально перепаду давления. Однако, как только соотношение давлений $P_2/P_1$ падает ниже критического значения (обычно около 0,528 для воздуха), скорость потока в горловине достигает локальной звуковой скорости. Это состояние, называемое дросселированным потоком или звуковым потоком, представляет собой фундаментальный предел.
В условиях дросселированного потока дальнейшее снижение давления на выходе больше не увеличивает массовый расход. Поток фактически «достиг максимума» со скоростью звука через отверстие такого размера. Это физическое явление обеспечивает внутреннюю стабильность пневматических систем.
Стандарт номинального расхода ISO 6358Традиционные гидравлические значения Cv не подходят для пневматических приложений, поскольку они основаны на потоке несжимаемой воды. Стандарт ISO 6358 решает эту проблему с помощью двух параметров:
- Звуковая проводимость (С):Максимальная пропускная способность в условиях дросселирования, выраженная в дм³/(с·бар).
- Критическая степень давления (б):Точка перехода между дозвуковым и звуковым потоком (обычно от 0,2 до 0,5).
Уравнения потока, основанные на этих параметрах:
Для дросселированного потока, когда $P_2/P_1 \le b$:
$$ Q = C \cdot P_1 \cdot K_t $$Для дозвукового течения, когда $P_2/P_1 > b$:
$$ Q = C \cdot P_1 \cdot K_t \cdot \sqrt{1 - \left(\frac{\frac{P_2}{P_1} - b}{1 - b}\right)^2} $$Где $K_t$ — температурный поправочный коэффициент.

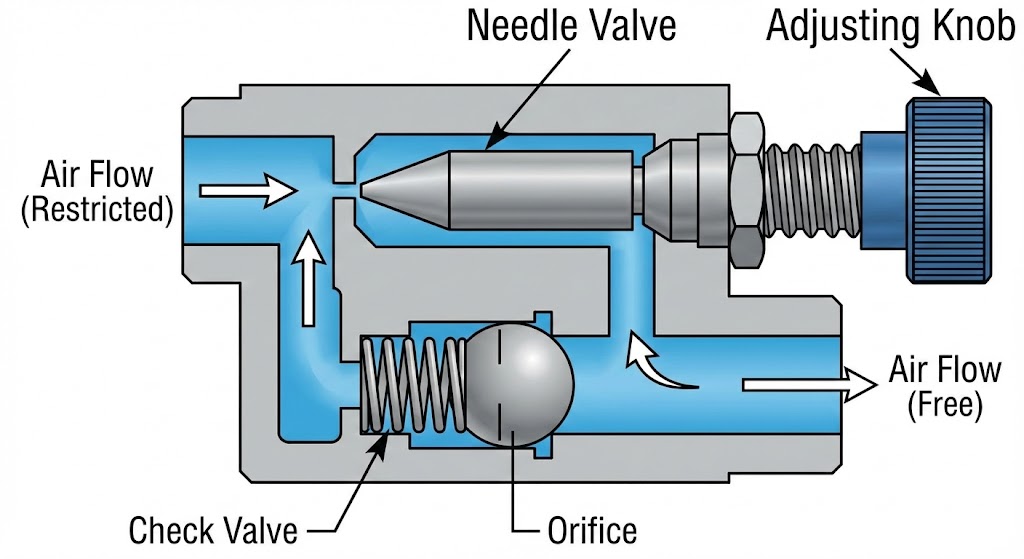

Внутренняя конструкция и компоненты
Типичный регулятор скорости сочетает в одном компактном корпусе две функции: дросселирование и обратный клапан.
Материалы корпуса клапана:Выбор зависит от окружающей среды. Латунь с никелированием удовлетворяет общезаводским потребностям, а анодированный алюминий снижает вес. Нержавеющая сталь (304/316) необходима для зон мойки, а конструкционные пластмассы (ПБТ) предлагают экономичные и легкие решения.
Конструкция игольчатого клапана:В высококачественных конструкциях используется резьба с мелким шагом (10–15 оборотов) для точного управления в диапазоне 10–50 мм/с. Угол конуса влияет на характеристическую кривую: линейные конусы обеспечивают пропорциональные изменения, а равнопроцентные конусы обеспечивают более точный контроль при малых открытиях.
Конфигурация обратного клапана:Встроенный обратный клапан обеспечивает свободный поток в обратном направлении. Типы манжетных уплотнений компактны, но могут протекать при низком давлении; Шаровые или тарельчатые типы обеспечивают более плотное закрытие, но требуют больше места.
Стратегии управления входом и выходом счетчика
Положение установки существенно влияет на поведение системы. Это различие вызывает больше проблем на местах, чем любой другой аспект управления пневматическим потоком.
Управление расходомером (ограничение выхлопа)В этой конфигурации обратный клапан обеспечивает свободный поток воздуха в цилиндр, в то время как игла ограничивает выход выхлопного воздуха из противоположной камеры. Принцип работы создает подушку давления. При движении поршня выхлопной воздух создает противодавление, улучшая жесткость и предотвращая прерывистое проскальзывание.
Управление счетчиком (ограничение подачи)Здесь игла ограничивает входящий воздух, а выхлопные отверстия выходят свободно. Это часто приводит к нестабильному движению («рывкам»), поскольку давление в камере подачи падает при увеличении объема, что приводит к остановке поршня до тех пор, пока давление не восстановится.
«Если сомневаетесь, снимите счетчик». Выходной расход является выбором по умолчанию для цилиндров двойного действия. Входной счетчик должен быть зарезервирован только для цилиндров одностороннего действия (с пружинным возвратом) или для особых применений с плавным пуском.
| Характеристика | Выходной счетчик (выхлоп) | Входной счетчик (поставка) |
|---|---|---|
| Плавность движения | Отлично (предотвращает прерывистое движение) | Плохой (склонен к подергиваниям) |
| Обработка грузов | Хорошее демпфирование обгонных нагрузок. | Риск сноса с гравитационными нагрузками |
| Стабильность скорости | Высокий (эффект подушки) | Переменная (зависит от поставки) |
| Лучшие приложения | Цилиндры двустороннего действия | Цилиндры одностороннего действия |
Процесс выбора и определения размера клапана
Правильный выбор размера предотвращает использование клапанов заниженного размера, которые ограничивают усилие привода, и клапанов слишком большого размера, которые жертвуют разрешением регулирования скорости.
Начните с расчета требуемого расхода на основе характеристик цилиндра:
$$ Q = \frac{A \cdot L \cdot 60}{t} $$Где $A$ — площадь поршня (см²), $L$ — длина хода (см), а $t$ — время хода (секунды).
Падение давления:Ограничьте падение давления на клапане до 0,5–1,0 бар при номинальном расходе. Более высокие капли тратят энергию; чрезвычайно низкие падения указывают на клапан слишком большого размера с плохим разрешением.
Установка и устранение неполадок
Установите клапан регулирования потока как можно ближе к отверстию цилиндра. Длинные участки трубок создают сжимаемый объем, действующий как воздушная пружина, ухудшая реакцию.
Первоначальная регулировка:Начните с открытия иглы на 3-4 оборота. Если происходит скачкообразное движение, проверьте контроль расхода. Если движение слишком быстрое, закрывайте постепенно, с шагом в четверть оборота.
| Симптом | Возможная причина | Решение |
|---|---|---|
| Резкое движение (прилипание-скольжение) | Контроль расходомера на цилиндре двустороннего действия | Переконфигурировать на выход счетчика |
| Скорость меняется в середине хода | Колебания давления питания | Установите специальный регулятор |
| Нет контроля скорости | Загрязнение или сломанная игла. | Осмотрите фильтр; заменить клапан |
| Цилиндр дрейфует после остановки | Внутренняя утечка обратного клапана | Заменить клапан; проверить загрязнение |
Техническое обслуживание и срок службы
Пневматические клапаны регулирования расхода считаются компонентами, не требующими особого обслуживания, но регулярный осмотр предотвращает непредвиденные неисправности.
В нормальных промышленных условиях с правильно фильтрованным воздухом (минимум 40 микрон) качественные клапаны обеспечивают5-10 летсрока службы.
Факторы, сокращающие жизнь:
- Подача загрязненного воздуха (уменьшает срок службы уплотнений)
- Экстремальные температуры, выходящие за пределы номинальных значений уплотнения
- Агрессивная регулировка, вызывающая износ резьбы
- Химическое воздействие (требуется нержавеющая сталь/FKM)
По мере развития промышленных систем управление пневматическим потоком адаптируется за счет включения датчиков и подключения к сети. В то время как новые электрические приводы обеспечивают точность, пневматические остаются превосходными для высокоскоростных применений с коротким ходом, во взрывоопасных атмосферах и в средах с промывкой, где требуется надежная устойчивость к перегрузкам.
