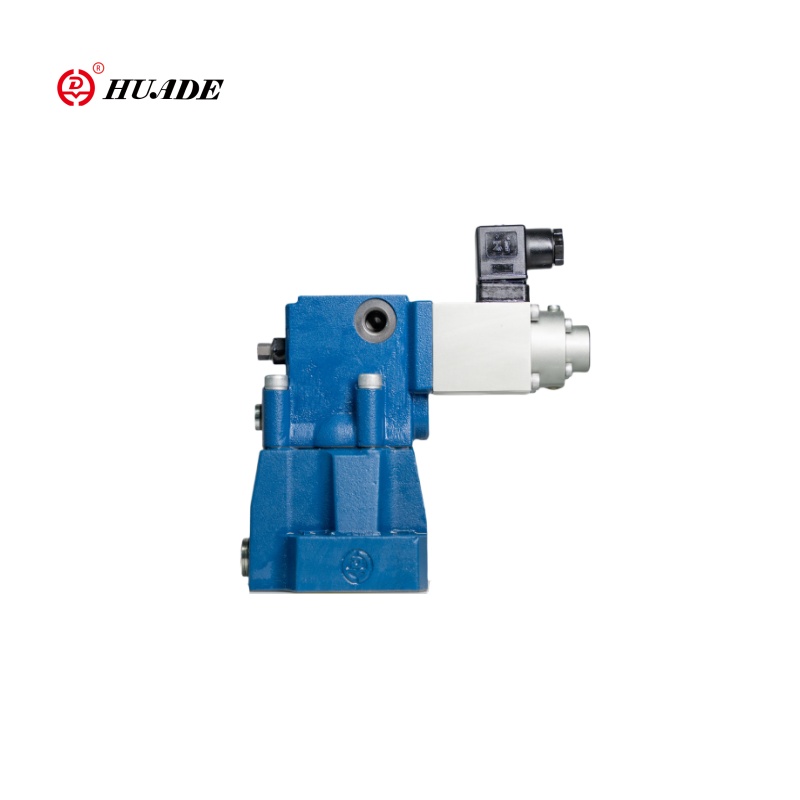

Пропорциональное давление, уменьшающее клапан DRE

Как дистрибьютор Huade Hydraulic, мы предоставляем клиентам пропорциональное давление, снижающее клапан DRE. Пропорциональный пропорциональный клапан, управляемый DRE Pilot, управляемый DRE Pilot Pilot, стал незаменимым ключевым компонентом в нескольких промышленных секторах из-за его высокой точности, стабильности и широкого спектра применений. Гидравлические продукты Huade известны своим качеством и, в сочетании с их низкими ценами, сделали Huade лидером в гидравлической промышленности Китая. Кроме того, поскольку их продукты могут служить альтернативами для продуктов Rexroth, гидравлические клапаны Huade являются экономически эффективным заменой.

Отправить запрос PDF скачатьЗагрузить

Описание продукта

Пропорциональные принижения давления Huade DRE - это пилотные клапаны с уменьшением давления. Они используются для снижения рабочего давления.

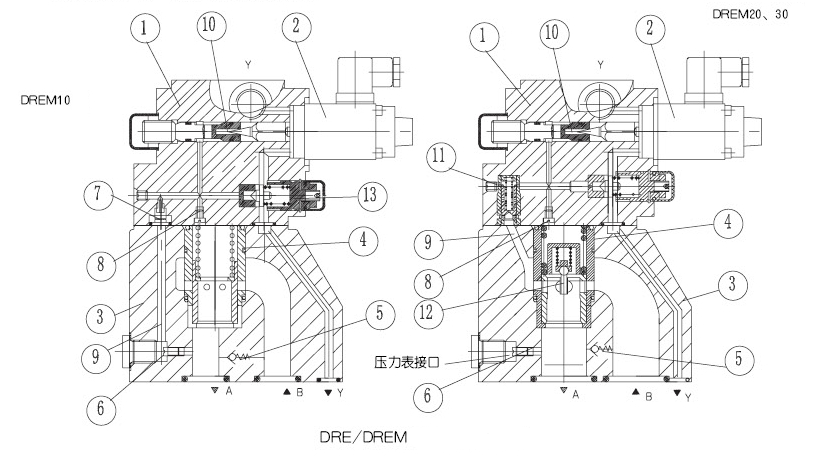

Пропорциональное давление, уменьшающее клапан, в основном состоит из пилотного клапана (1) с пропорциональным соленоидом (2) основным клапаном (3) с основной катушкой сборкой (4), а также дополнительным контрольным клапаном (5).

Параметр продукта пропорционального давления, уменьшающего клапан, DRE

Гидравлический
Max.Setting Difsing (MPA)	Порты A и B	31.5
	Порт Y.	перейти к танку.
Max.Setting Date, для порта A (MPA)	Так же, как рейтинг давления
Min.setting давление. Для порта A (MPA)	Быть связанным с "Q". (См. Кривые)
Линейность (%)	± 3,5
Повторяемость (%)	<± 2
Гистерезис	С дрожью ± 2,5% pmax. Без дрожания ± 4,5% pmax
Жидкость	Минеральное масло (для уплотнения NBR), фосфатный эфир (для уплотнения FPM)
Диапазон вязкости (мм²/с)	2.8 до 380
Диапазон температуры жидкости (℃)	-20 до +70
Электрический
Напряжение снабжения	Ток
Min.control ток (а)	0.1
MAX.Control Cury (A)	0.8
Сопротивление катушки (ω)	Старый клапан в 20 ℃ составляет 19,5, макс. Warm Valve 28,8
Долг	непрерывный
Макс. ТЕМПЕРАТУРА (℃)	50
Изоляция DIN 40 050	IP65
Связанный усилитель	Подключаемый коннектер
Электрическое применение	Vt_2000: 40 (вместе предоставьте)

Особенность продукта и применение пропорционального давления, уменьшающего клапан, DRE

Функции:

▶ Необязательно максимальное обеспечение защиты

▶ Необязательный контрольный клапан между A и B

▶ Клапан, используемый для снижения рабочего давления

▶ Для монтажа в подтчике

▶ Клапан и электроника из одного посыпания

Приложение:

Пропорциональный клапан пропорционального давления DRE/DREM имеет простую структуру, удобную установку и отладку, сильную способность потока, небольшая потерь давления, хорошую повторяемость и линейность и подходит для случаев с большим потоком системы. Он широко используется в машинах, легкой промышленности, металлургии, судостроении, инженерии, добыче полезных ископаемых, аэрокосмической и других областях.

Функциональные и клапанные особенности пропорционального давления, уменьшающего клапан, DRE

Тип dre ...

Настройка давления в порту A зависит от напряжения, присутствующего в пропорциональных соленоидах (2).

В состоянии покоя, без давления в порту B пружина удерживает основную катушку (4) в своем начальном положении. Соединение от B к A закрыто, чтобы начать прыжок запуска, поэтому избегается.

Давление в порту А действует через соединение на области основной катушки.

Пилотное масло взято из порта A (NS 10) или порта B (NS 20,30) и проходит через подключение к контроллеру постоянного потока, который удерживает постоянную постоянную поток пилотного масла, независимо от падения давления между портами A и B. Из контроллера постоянного потока. Пилотный поток масла проходит в камеру пружин, через два соединения, через сиденье клапана в y и оттуда в линию дренажа.

Давление, необходимое в порте A, определяется при соответствующем усилителе.

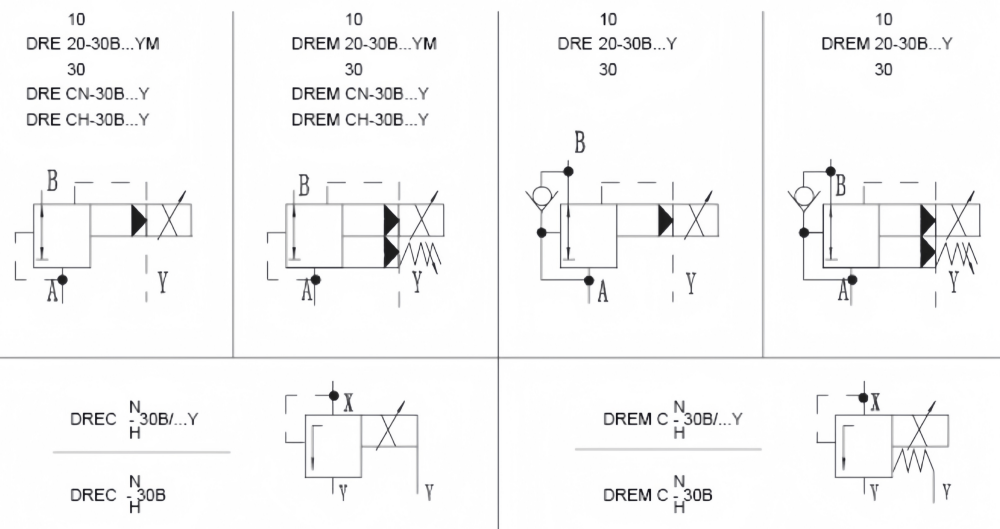

Символы пропорционального давления, уменьшающего клапан, DRE
