Что такое двухсторонний клапан в гидравлической системе?

Гидравлические системы являются основой бесчисленных промышленных применений, от строительного оборудования и производственного оборудования до аэрокосмических систем и автомобильных компонентов. В основе этих систем лежит сеть клапанов, которые контролируют поток, давление и направление гидравлической жидкости. Среди этих критических компонентов двухсторонний клапан является одним из самых фундаментальных, но существенных элементов в конструкции гидравлической схемы.

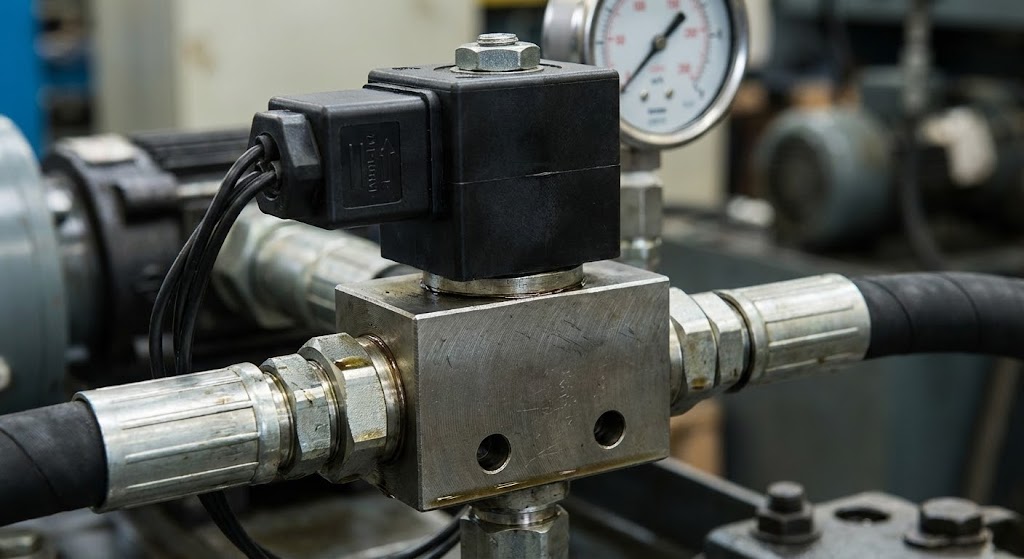

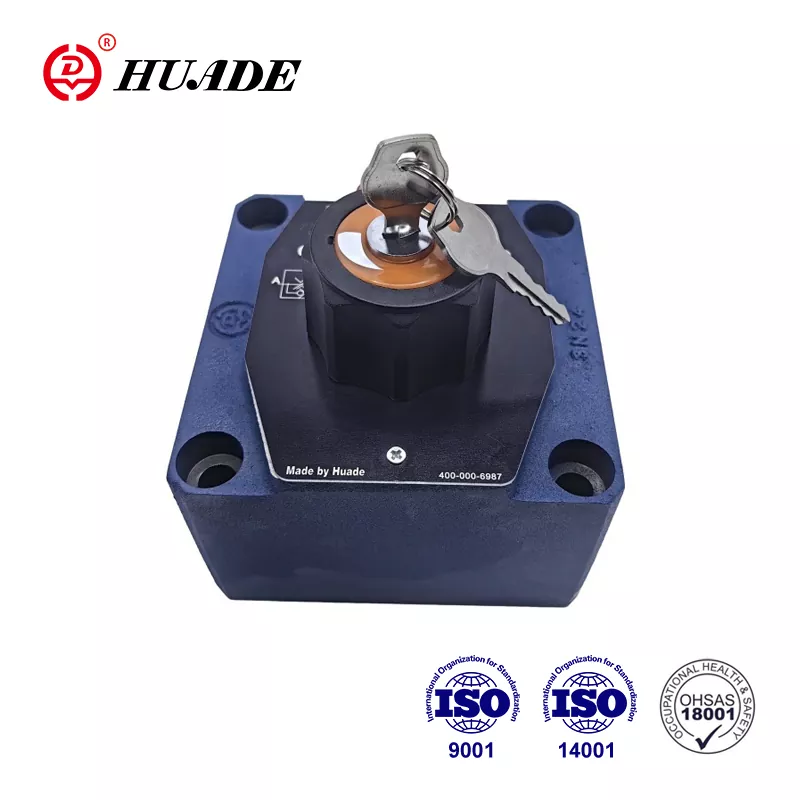

Что такоеДвухсторонний клапан?

Двухсторонний клапан, также известный как двухпорт-клапан, представляет собой простой, но критический гидравлический компонент, который контролирует поток жидкости по одному пути потока. В отличие от более сложных многопортовых клапанов, двухсторонний клапан имеет ровно две точки соединения: впускной порт и выходной порт. Этот простой конструкция делает его идеальным решением для основных приложений управления потоком, где вам необходимо либо разрешить, либо полностью блокировать поток жидкости.

Основным принципом двухстороннего клапана является бинарная операция-он либо полностью открыт, либо полностью закрыт. При открытой гидравлической жидкости может свободно течь с входа к выходу. При закрытии клапан создает полное уплотнение, предотвращая любое движение жидкости через систему. Эта функция включения/выключения делает двухсторонние клапаны необходимыми для применений, требующих точного управления потоком и выделения системы.

Как функционируют двухсторонние клапаны в гидравлических системах

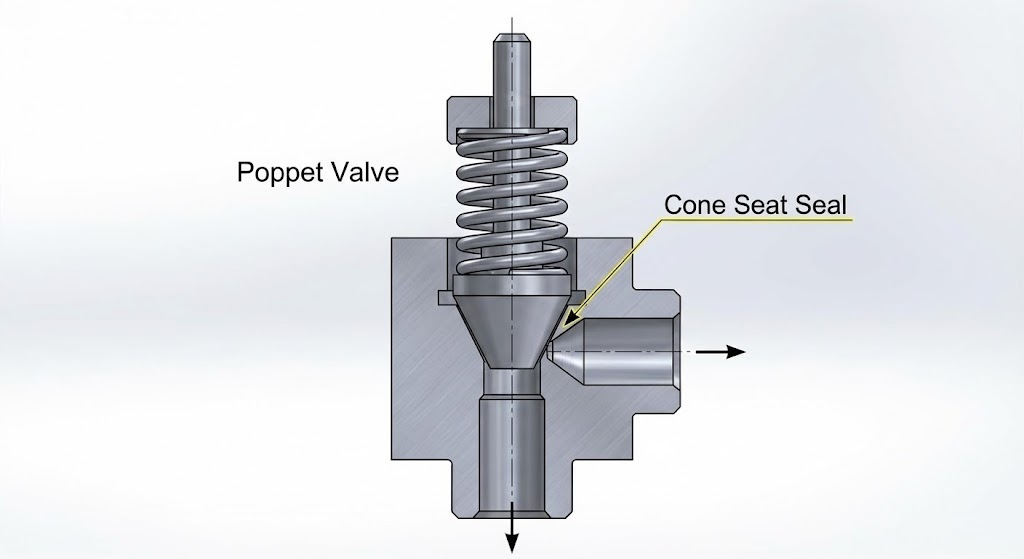

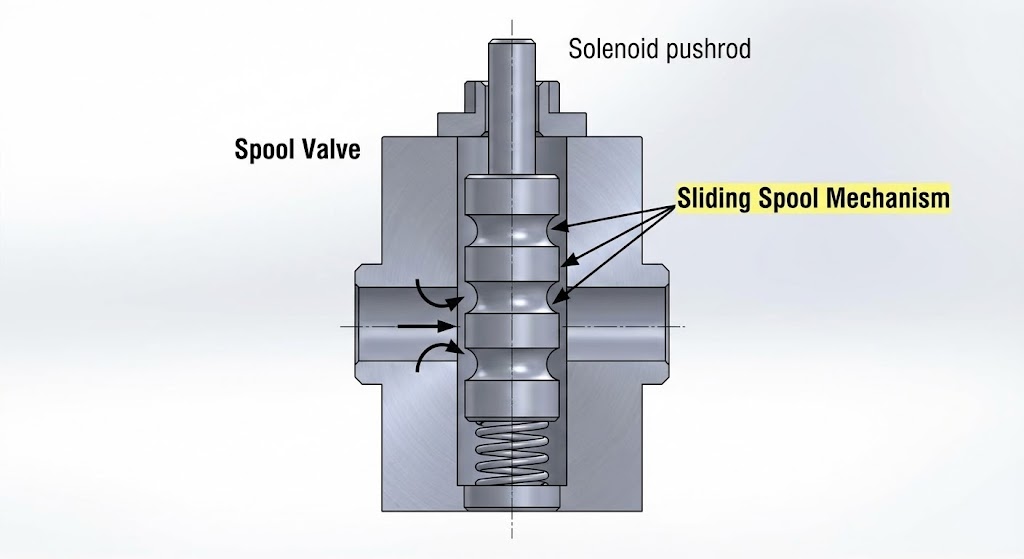

Работа двухстороннего клапана зависит от его внутреннего механизма, который обычно включает в себя подвижный элемент, такой как попет, мяч или катушка. Когда клапан получает сигнал действий - будь то ручное, пневматическое, гидравлическое или электрическое - этот внутренний элемент движется либо к открытию, либо закрыть путь потока.

В закрытом положении элемент клапана создает плотное уплотнение на сиденье клапана, эффективно блокируя поток жидкости. Уплотнение должно быть достаточно надежным, чтобы противостоять рабочее давление системы без утечки. При приъезде в открытое положение элемент клапана уходит от сиденья, создавая четкий отрывок для гидравлической жидкости для прохождения.

Время отклика и характеристики потока двухстороннего клапана являются критическими факторами в производительности системы. Современные гидравлические двухсторонние клапаны предназначены для обеспечения быстрого переключения с минимальным падением давления при открытии, обеспечивая эффективную работу системы и точный контроль.

Типы двухсторонних клапанов

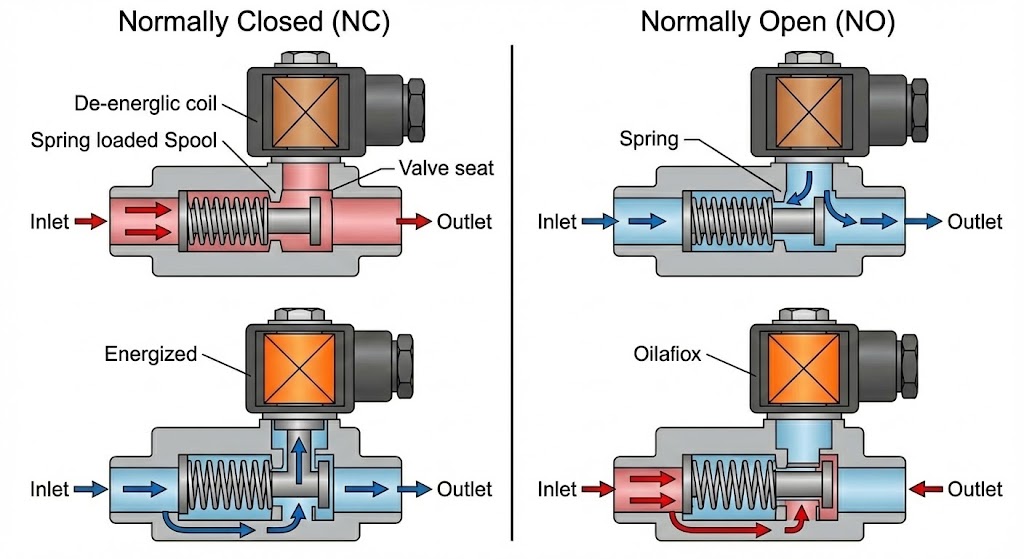

Обычно открыто и обычно закрыто

Двухсторонние клапаны классифицируются на основе их состояния по умолчанию, когда они не приводятся в действие. Обычно закрытые (NC) клапаны остаются закрытыми до активации, что делает их идеальными для применений безопасности, где поток должен быть заблокирован по умолчанию. Обычно открытые (нет) клапаны позволяют поток в состоянии покоя и закрываются при активации, подходящие для применений, где непрерывный поток является нормой.

Методы действий

Ручные двухсторонние клапаны: работают вручную через рычаги, ручки или кнопки. Они обычно используются в приложениях, где для контроля системы требуется вмешательство человека.

Соленоидные клапаны: электрически контролируемые клапаны, которые используют электромагнитную силу для привлечения элемента клапана. Они предлагают быстрое время отклика и могут быть легко интегрированы в автоматизированные системы управления.

Клапаны с пилотом: эти клапаны используют гидравлическое давление для привлечения основного элемента клапана, что делает их подходящими для приложений высокого давления, где прямая работа соленоида может быть непрактичной.

Пневматические клапаны: приводятся в действие сжатым воздухом, эти клапаны часто используются в средах, где электрические компоненты могут представлять риски безопасности.

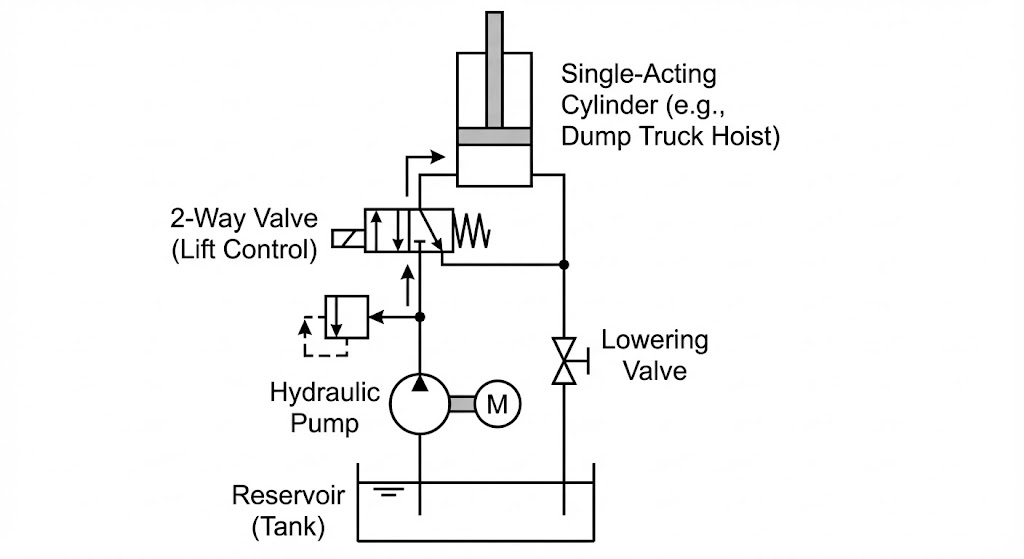

Приложения в гидравлических системах

Двусторонние клапаны выполняют многочисленные критические функции в различных гидравлических приложениях:

Одним из основных использования двухсторонних клапанов является изоляция системы. Они могут полностью отключить гидравлический поток к конкретным ветвям цепи, обеспечивая работу по техническому обслуживанию или процедуры экстренного отключения. В мобильном гидравлическом оборудовании, таком как экскаваторы или краны, двусторонние клапаны обеспечивают важные функции безопасности, изолируя опасные движения, когда операторы выполняют техническое обслуживание.

В то время как двусторонние клапаны в основном включают/выключены устройства, они играют жизненно важную роль в стратегиях контроля потока. При быстром езде на велосипеде между открытыми и закрытыми позициями они могут эффективно регулировать средние скорости потока в системах управления модуляцией импульсов (ШИМ). Этот метод становится все более распространенным в современных гидравлических системах, стремящихся к повышению эффективности и точного контроля.

Направленная поддержка управления

В сочетании с другими клапанами двухсторонние клапаны способствуют сложным схемам управления направленным. Они могут изолировать конкретные приводы или ветви цепи, позволяя другим направленным клапанам работать более эффективно и безопасно.

Снятие давления и безопасность

Специализированные двухсторонние клапаны смягчения давления защищают гидравлические системы от условий чрезмерного давления. Эти клапаны остаются закрытыми при нормальных рабочих давлениях, но автоматически открываются, когда давление системы превышает безопасные ограничения, направляя избыточную жидкость обратно в резервуар.

Преимущества двухсторонних клапанов

Простота двухсторонних клапанов приносит несколько значительных преимуществ для конструкции гидравлической системы:

Надежность: с меньшим количеством движущихся частей, чем мультипортные клапаны, двухсторонние клапаны обычно предлагают отличную надежность и долговечность. Их простой дизайн снижает вероятность механического сбоя и делает техническое обслуживание простым.

Эффективность экономии: базовая конструкция и простота производства двухсторонних клапанов делают их высокооборудованием по сравнению с более сложными типами клапанов. Эта доступность делает их привлекательными для приложений, где важны бюджетные ограничения.

Быстрый ответ. Многие двухсторонние клапаны, особенно соленоидные версии, предлагают чрезвычайно быстрое время переключения. Эта возможность быстрого ответа имеет решающее значение в приложениях, требующих точного времени и контроля.

Тесного отключения: при правильном разработке и обслуживании двухсторонних клапанов обеспечивают отличные возможности герметизации, предотвращая внутреннюю утечку, которая может поставить под угрозу эффективность или безопасность системы.

Универсальность: Несмотря на их простоту, двусторонние клапаны могут быть адаптированы к многочисленным приложениям с помощью различных методов действий, материалов и конфигураций.

Соображения отбора

Выбор правильного двухстороннего клапана для гидравлического применения требует тщательного рассмотрения нескольких факторов:

Оценка давления: клапан должен быть способен обрабатывать максимальное рабочее давление системы с достаточным запасом безопасности. Недооценка может привести к сбою клапана и потенциальным угрозам безопасности.

Емкость потока: коэффициент потока клапана (CV) должен быть достаточным для обработки необходимой скорости потока без чрезмерного падения давления. Недосеры клапанов могут создавать узкие места системы и снизить эффективность.

Время отклика: приложения, требующие быстрого переключения, требуются клапаны с быстрыми характеристиками ответа. Метод приведения значительно влияет на время отклика.

Операционная среда: такие факторы, как температура, уровни загрязнения и вибрация, влияют на выбор клапана. Судная среда может потребовать специализированных материалов или защитных особенностей.

Интеграция управления: метод применения клапана должен быть совместим с архитектурой управления системы. Современным системам часто требуются клапаны с электронными возможностями обратной связи.
