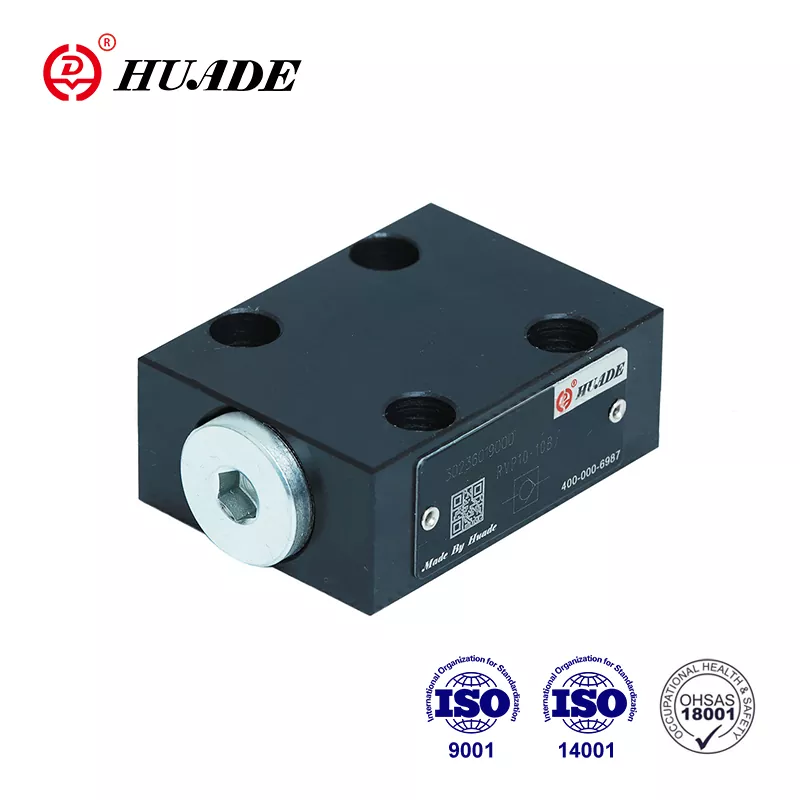

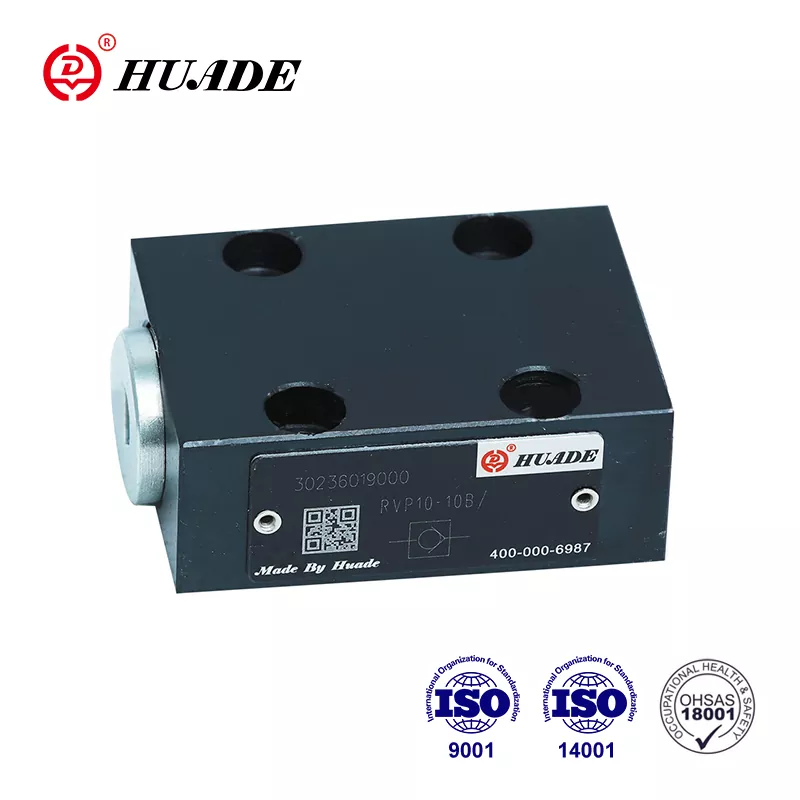

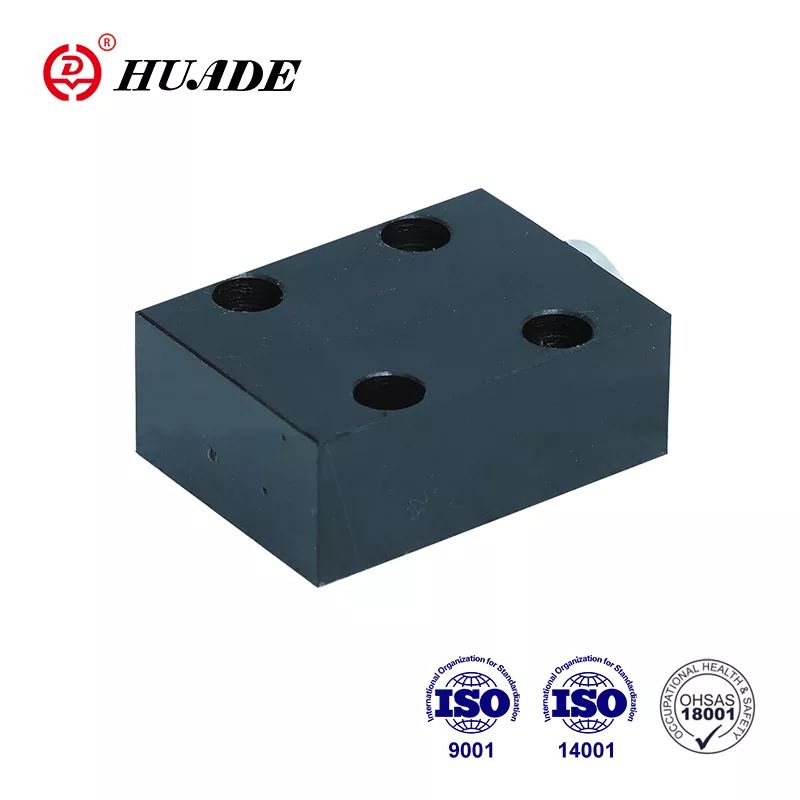

Сотрудничая с Rexroth на протяжении более 7 лет, начиная с 1979 года, обратный клапан Huade® RVP 6 может полностью заменить клапан того же типа, предлагаемый Rexroth. Завод прошел ISO9001, ISO14001 и ISO45001. Обратные клапаны Huade широко используются в инженерной и строительной технике, металлургии, станках и т. д. Все обратные клапаны RVP 6 перед отправкой с завода проходят строгие испытания для обеспечения превосходного качества.
|
Технические данные |
|||||||||
|
Размер |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Рабочее давление, не более (МПа) |
31.5 |
||||||||
|
Давление открытия (МПа) |
0.05 |
||||||||
|
Жидкость под давлением |
минеральные масла или эфиры фосфорной кислоты |
||||||||
|
Диапазон температур рабочей жидкости (℃) |
-30～+80 |
||||||||
|
Диапазон вязкости (мм2/с) |
2,8~500 |
||||||||
|
Положение крепления |
необязательный |
||||||||
Функции:
▶ Подсоединение плиты
▶ Герметичное закрытие в одном направлении
Приложение:
Обратный клапан РВП 6 в основном используется на выходе из насоса в качестве обратного клапана и перепускного клапана.
Обратный клапан типа RVP 6 предназначен для свободного перекрытия утечки потока в одном направлении и обеспечения свободного потока в противоположном направлении. В основном он состоит из корпуса (1), тарельчатого клапана (2), пружины сжатия (3), и седло пружины (4). Ход тарелки (2), направляемой по
внешний диаметр ограничен механическим упором. Встроенная пружина сжатия (3) поддерживает закрывающее движение. Кроме того, пружина сжатия (3) удерживает тарелку (2) в закрытом положении даже при отсутствии потока через клапан.
Символ
Структурная схема
①Корпус ②Тарелка ③Пружина ④Седло пружины
1. Жидкость необходимо профильтровать. Минимальная тонкость фильтра составляет 20 мкм.
2. Резервуар должен быть герметично закрыт, а на входе воздуха должен быть установлен воздушный фильтр.
3. Продукты без монтажной плиты отправляются с завода. Если они вам нужны, заказывайте их специально.
4. Винты крепления клапана должны быть высокой прочности (класс 10.9). Пожалуйста, выберите и используйте их в соответствии с параметром, указанным в книге образцов.
5. Шероховатость поверхности, связанной с клапаном, должна быть 0,8/.
6. Обработка поверхности ответной детали должна составлять 0,01/100 мм.
