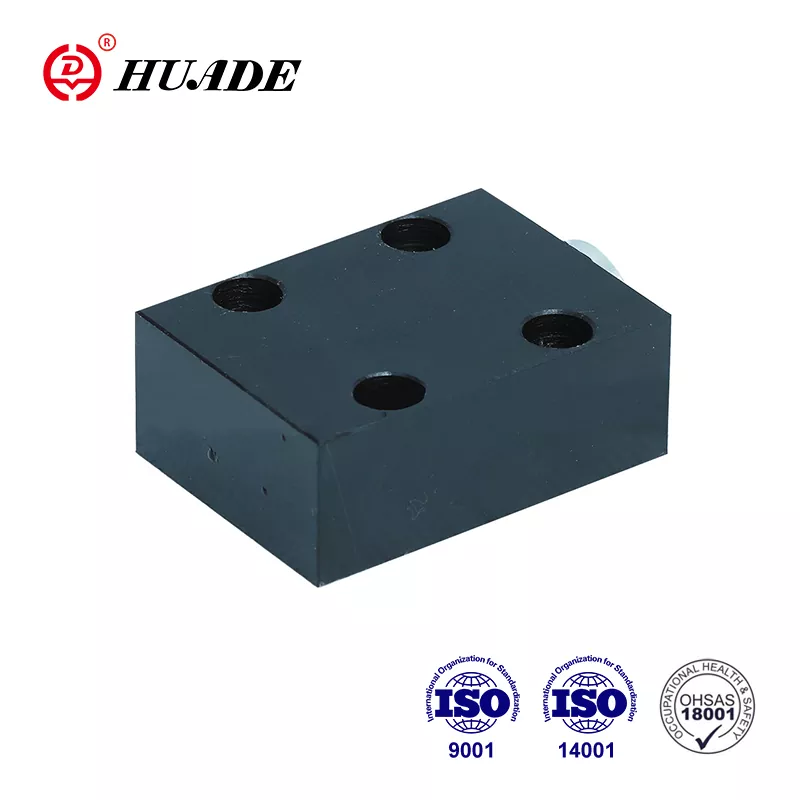

Являясь ведущим китайским производителем гидравлической трансмиссии и технологий управления, высококачественный обратный клапан Huade® RVP 8 может полностью заменить серию RVP 8, предлагаемую Rexroth. Цена более разумная. Завод прошел ISO9001, ISO14001 и OH SAS18001. Гидравлические обратные клапаны Huade® обладают превосходными характеристиками и уже популярны среди китайских потребителей. Гидравлические клапаны Huade® широко используются в инженерной и строительной технике, металлургии, станках и т. д. Вся продукция проходит строгие испытания перед отправкой с завода. Мы гарантируем качество каждого обратного клапана в течение одного года. В течение гарантийного срока ремонт бесплатный.
|
Технические данные |
|||||||||
|
Размер |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Рабочее давление, не более (МПа) |
31.5 |
||||||||
|
Давление открытия (МПа) |
0.05 |
||||||||
|
Жидкость под давлением |
минеральные масла или эфиры фосфорной кислоты |
||||||||
|
Диапазон температур рабочей жидкости (℃) |
-30～+80 |
||||||||
|
Диапазон вязкости (мм2/с) |
2,8~500 |
||||||||
|
Положение крепления |
необязательный |
||||||||
|
Вес (кг) |
0.26 |
0.50 |
0.80 |
1.10 |
2.25 |
3.90 |
6.70 |
11.00 |
17.00 |
Функции:
▶ Подсоединение плиты
▶ Герметичное закрытие в одном направлении
Приложение:
Обратный клапан РВП 8 в основном используется на выходе из насоса в качестве обратного клапана и перепускного клапана.
Обратный клапан RVP 8 предназначен для свободного перекрытия утечки потока в одном направлении и обеспечения свободного потока в противоположном направлении. Он в основном состоит из корпуса (1), тарельчатого клапана (2), пружины сжатия (3) и пружинное сиденье(4). Ход тарелки (2), направляемой по
внешний диаметр ограничен механическим упором. Встроенная пружина сжатия (3) поддерживает закрывающее движение. Кроме того, пружина сжатия (3) удерживает тарелку (2) в закрытом положении даже при отсутствии потока через клапан.
Символ
Структурная схема
①Корпус ②Тарелка ③Пружина ④Седло пружины
1. Жидкость необходимо профильтровать. Минимальная тонкость фильтра составляет 20 мкм.
2. Резервуар должен быть герметично закрыт, а на входе воздуха должен быть установлен воздушный фильтр.
3. Продукты без монтажной плиты отправляются с завода. Если они вам нужны, заказывайте их специально.
4. Винты крепления клапана должны быть высокой прочности (класс 10.9). Пожалуйста, выберите и используйте их в соответствии с параметром, указанным в книге образцов.
5. Шероховатость поверхности, связанной с клапаном, должна быть 0,8/.
6. Обработка поверхности ответной детали должна составлять 0,01/100 мм.
