Когда вы работаете с гидравлическими системами, выбор правильного гидрораспределителя может улучшить или разрушить вашу работу. Гидрораспределитель Bosch Rexroth 4WE 10 E заслужил репутацию надежной рабочей лошадки для промышленного применения, и есть веские причины, по которым инженеры продолжают к нему возвращаться.
Что делает гидрораспределитель 4WE 10 E особенным

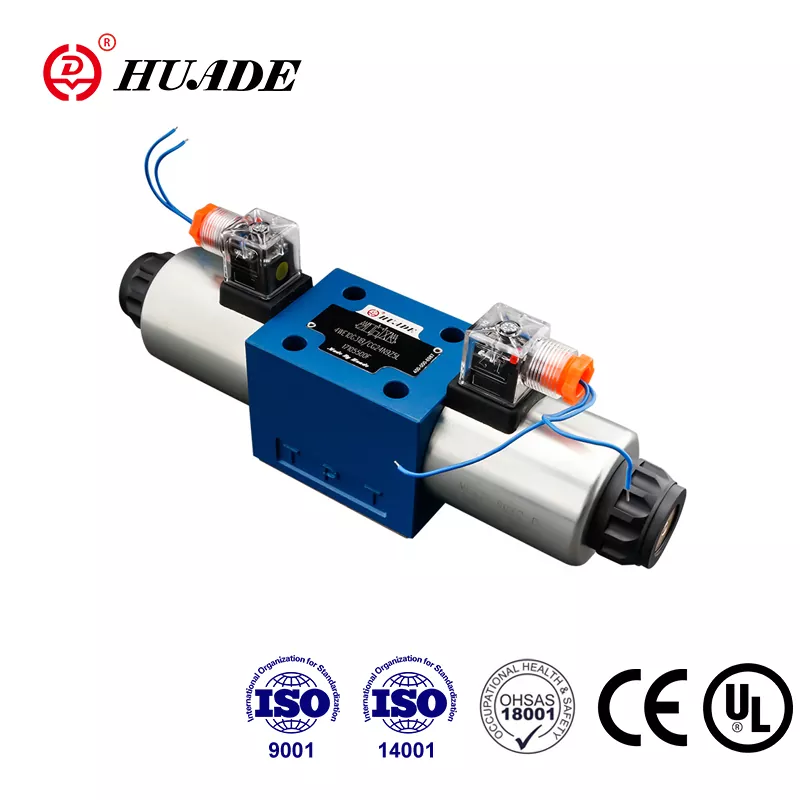

Rexroth 4WE 10 E — это электромагнитный клапан прямого действия, который контролирует движение гидравлической жидкости в вашей системе. Думайте об этом как о регулировщике дорожного движения для вашего гидравлического масла. Он сообщает жидкости, куда идти, когда остановиться и по какому пути идти. Этот конкретный клапан использует электромагнитные катушки для перемещения внутреннего золотника, который затем перенаправляет поток, заставляя ваши гидравлические цилиндры или двигатели двигаться именно так, как вам нужно.
Что отличает этот гидрораспределитель, так это его конструкция с закрытым центром, отмеченная буквой «E» в названии. Когда клапан находится в нейтральном положении, все порты остаются заблокированными. Ваш гидравлический привод удерживает свое положение, не смещаясь, что очень важно, когда вы поднимаете тяжелые грузы или вам необходимо сохранять что-то совершенно неподвижным.
Разбивка номера модели
Название 4WE 10 E расскажет вам все о том, что делает этот клапан. «4» означает, что у него четыре порта для подключения гидравлических линий. Буква «WE» указывает на то, что это распределительный клапан прямого действия с электромагнитным управлением. «10» относится к его размеру, который соответствует стандарту NG10, также известному как CETOP 5 или ISO 4401-05-04-0-05. Эта стандартизация означает, что Rexroth 4WE 10 E физически подойдет к любой монтажной поверхности, предназначенной для клапанов NG10, что дает вам гибкость при замене старого оборудования или создании новых систем.
Обозначение «Е» описывает конфигурацию золотника. В мире клапанов разные буквы обозначают разные схемы потока. Тип E удерживает все порты закрытыми в центральном положении, что делает его идеальным, когда вам нужно удерживать груз устойчиво и без какого-либо движения.
Технические возможности, которые имеют значение
Распределитель 4WE 10 E выдерживает серьезное давление. Он может работать при давлении до 350 бар на основных портах, что соответствует примерно 5075 фунтам на квадратный дюйм. Этого достаточно для большинства тяжелых промышленных применений, от термопластавтоматов до строительного оборудования.
Пропускная способность варьируется в зависимости от того, выбираете ли вы питание постоянного или переменного тока. Версия DC этого гидрораспределителя Rexroth перемещает до 160 литров в минуту, а версия AC - до 120 литров в минуту. Эта разница существует потому, что катушки переменного тока генерируют больше тепла, когда клапан остается под напряжением, поэтому Bosch Rexroth ограничивает поток, чтобы предотвратить проблемы с перегревом.
Время отклика имеет значение, когда вам нужны быстрые и точные движения. При использовании постоянного тока 4WE 10 E включается через 45–70 миллисекунд и отключается через 35–45 миллисекунд. Этого достаточно для большинства автоматизированных производственных линий. Если вам нужна еще более плавная работа, вы можете добавить дополнительные демпфирующие вставки, которые замедляют переключение передач и уменьшают удары в вашей системе.
Как работает закрытый центр
Конфигурация золотника E-типа придает этому гидрораспределителю способность выдерживать нагрузку. Представьте себе три положения: в центре, слева и справа. В центральном положении внутренние площадки на катушке блокируют все четыре порта. Порт P подключается к вашему насосу, порт T идет к резервуару, а порты A и B подключаются к вашему приводу. Когда все остается заблокированным, масло, попавшее в ваш цилиндр, не может выйти наружу, поэтому ваш груз остается именно там, где вы его оставили.
Подайте напряжение на катушку «а», и золотник сместится влево. Теперь порт P соединяется с портом A, а порт B сливается с портом T. Ваш привод выдвигается. Переключитесь на катушку «b», и золотник переместится вправо, изменяя схему потока. Порт P питает порт B, а порт A возвращается в резервуар, втягивая привод.
Такое расположение с закрытым центром идеально подходит для таких применений, как подъемные столы, зажимы и прессы, где удержание положения имеет большее значение, чем энергоэффективность. Компромисс заключается в том, что ваш насос продолжает наращивать давление, даже когда ничего не движется, что приводит к выделению тепла и потере энергии. Обычно вы соединяете Rexroth 4WE 10 E с предохранительным клапаном для защиты вашей системы.
Реальные приложения
Производственные предприятия используют гидрораспределитель 4WE 10 E множеством способов. Машины для литья под давлением полагаются на него для точного контроля зажима формы. Оборудование для литья под давлением использует его для точного позиционирования металлических деталей. Преимущества строительной техники заключаются в ее способности удерживать положение ковша и стрелы на склонах без сноса.
Клапан также используется в морском оборудовании, металлообрабатывающем оборудовании и прецизионных производственных системах. Каждый раз, когда вам нужен гидравлический привод, чтобы оставаться под нагрузкой, конструкция гидрораспределителя Rexroth с закрытым центром обеспечивает необходимый вам контроль.
Установка и монтаж

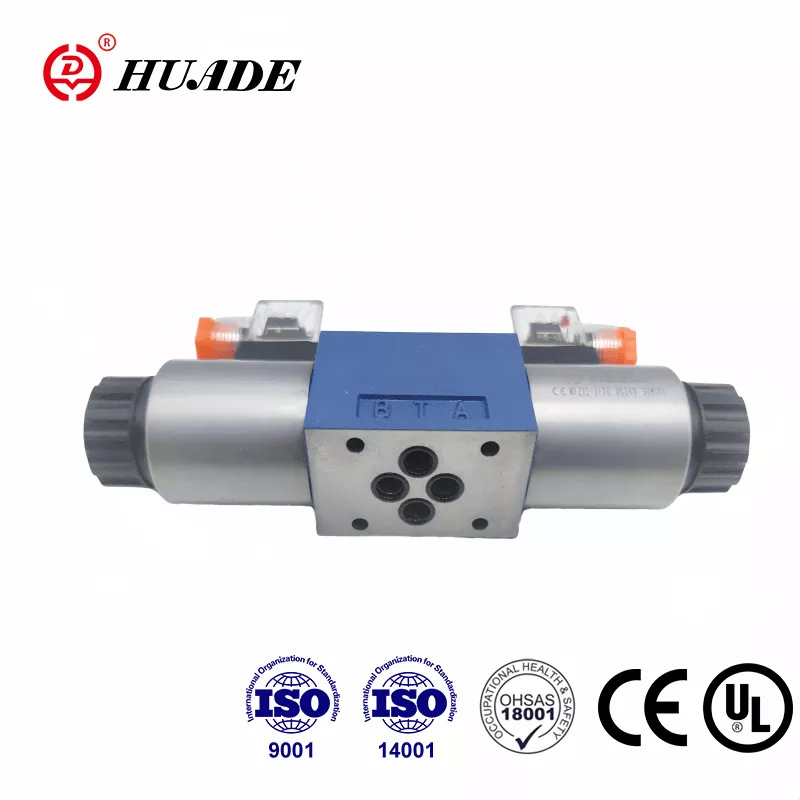

4WE 10 E монтируется непосредственно на монтажную плиту, соответствующую стандарту NG10. Такой модульный подход упрощает установку и замену. Вы можете установить дополнительные клапаны сверху, используя блоки коллекторов, создавая компактные клапанные сборки, которые экономят место и уменьшают количество необходимых вам шлангов и фитингов.
Конструкция соленоида с мокрым якорем дает практические преимущества. Катушка находится в масле, что помогает рассеивать тепло и снижает шум. Вы можете повернуть узел катушки на 360 градусов, чтобы расположить электрический разъем там, где это наиболее удобно. Если катушка выйдет из строя, вы можете заменить ее, не сливая воду из гидравлической системы, что сводит к минимуму время простоя.
Электрические соединения соответствуют стандарту DIN EN 175301-803 со степенью защиты IP65 или IP67 в зависимости от вашей конфигурации. Варианты напряжения включают 12, 24, 110 и 230 В для постоянного и переменного тока с допуском плюс-минус 10 процентов.
Сравнение с другими вариантами
Когда вы покупаете гидрораспределитель размера NG10, вы столкнетесь с альтернативами от Parker, Eaton и других производителей. Серия Parker D3W предлагает аналогичные номинальные значения давления и расхода, но переключается медленнее, и на реакцию требуется около 110 миллисекунд. Eaton DG4V-5 соответствует пропускной способности, но не указывает так четко частоту циклов.
Rexroth 4WE 10 E отличается более быстрым временем отклика и более высокой цикличностью. Он может обрабатывать до 15 000 операций переключения в час, что делает его пригодным для высокоскоростных автоматизированных процессов. Опция регулируемого демпфирования также дает вам больше контроля над тем, как быстро переключается клапан, помогая вам точно настроить поведение вашей системы.
Цена сильно варьируется в зависимости от технических характеристик и места покупки. Базовые конфигурации этого гидрораспределителя Rexroth начинаются примерно с 56 долларов, а версии со специальными покрытиями, нестандартным напряжением или улучшенными уплотнениями могут превышать 1200 долларов. Вы найдете их у официальных дистрибьюторов Bosch Rexroth, в магазинах промышленных поставок и на интернет-торговых площадках. При покупке убедитесь, что номер модели точно соответствует вашим требованиям, уделяя особое внимание номинальному напряжению и типу золотника.
Поддержание работоспособности
Самым большим врагом любого гидрораспределителя является загрязнение. Частицы грязи в гидравлическом масле вызывают застревание золотника, что приводит к нестабильной работе или полному выходу из строя. Для 4WE 10 E требуется масло, отфильтрованное до 10 микрон, что соответствует уровням чистоты NAS 1638, класс 9 или ISO 4406 20/18/15.
Регулярное техническое обслуживание начинается с контроля за маслом. Проверьте, нет ли изменения цвета, которое указывает на перегрев или окисление. Периодически проверяйте вязкость, поскольку слишком жидкое или слишком густое масло влияет на работу клапана. Своевременно заменяйте фильтры и рассмотрите возможность установки манометров, чтобы своевременно выявить проблемы.
Когда гидрораспределитель Rexroth срабатывает, симптомы обычно указывают на конкретные причины. Если клапан заедает, но работает при нажатии на ручной дублер, возможно загрязнение. Сгоревшие катушки в версиях переменного тока часто возникают из-за чрезмерного потока, вызывающего застревание золотника под напряжением, что приводит к перегреву катушки. Внешние утечки обычно возникают из-за изношенных уплотнений, тогда как внутренние утечки проявляются в виде медленного, рыхлого движения привода.
Чистка клапана требует осторожности. Выньте его из системы, аккуратно разберите и очистите отверстие и золотник с помощью WD-40 или аналогичного растворителя. Продуйте каналы сжатым воздухом и проверьте их на предмет износа и повреждений. Замените уплотнения, используя комплект, соответствующий вашей версии клапана, учитывая, что для высокотемпературных применений требуются уплотнения из FKM, а не из стандартной резины NBR.
Правильный выбор
Гидрораспределитель 4WE 10 E превосходно справляется с задачей удержания нагрузки. Его конструкция с закрытым центром предотвращает смещение, быстрый отклик поддерживает автоматизацию, а стандартизированный монтаж упрощает установку. Модульная конструкция позволяет создавать сложные схемы управления в компактных помещениях, а катушки с мокрым якорем обеспечивают длительный срок службы при минимальном обслуживании.
Рассмотрим энергетический компромисс. Это заблокированное центральное положение сохраняет нагрузку на насос, даже когда ничего не движется, выделяя тепло и потребляя энергию. Если в вашем приложении энергоэффективность важнее удержания положения, обратите внимание на золотники J-типа, которые разгружают насос в нейтральном положении. Для приложений, которым требуется свободное плавание, лучше подойдут конфигурации с открытым центром H-типа.
Тщательно подберите электрическую систему к клапану. Версии постоянного тока справляются с более высокими расходами и быстрее реагируют, что делает их выбором по умолчанию для большинства промышленных применений. Переменный ток отлично подходит для более медленных операций, но помните, что ограничение потока составляет 120 литров в минуту, чтобы предотвратить повреждение змеевика.
Rexroth 4WE 10 E заслужил свое место в промышленной гидравлике благодаря десятилетиям проверенной производительности. Сочетание возможностей высокого давления, быстрого реагирования и надежного удержания нагрузки делает его надежным выбором для требовательных применений. Поддерживайте чистоту масла, выбирайте правильную конфигурацию золотника, соответствующую вашим потребностям, и этот гидрораспределитель прослужит долгие годы надежной службы. Независимо от того, заменяете ли вы существующий клапан или разрабатываете новую систему, понимание особенностей 4WE 10 E поможет вам получить максимальную отдачу от вашего гидравлического оборудования.
