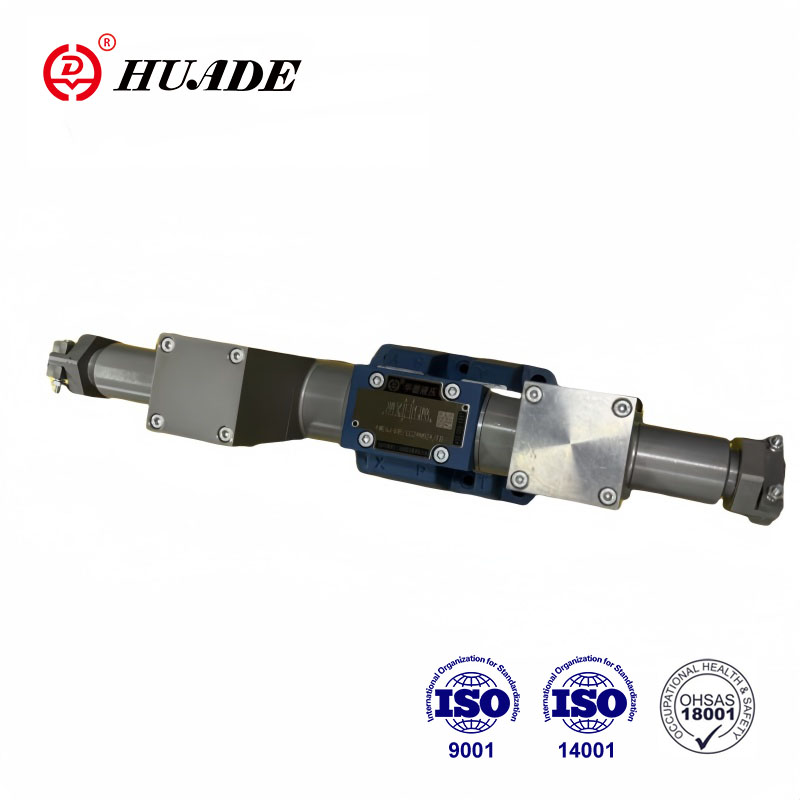

Взрыв-защищенный соленоидный клапан WE10

• Особенности продукта: DIN24 340, ISO 4401
• Технические характеристики: взрывозащитный соленоидный клапан WE10 серия,
• Приложения: запуск управления,

Отправить запрос PDF скачатьЗагрузить

Описание продукта

Гидравлические клапаны Huade, защищенные от Huade, принимают специальную технологию проектирования и производства, используя высококачественные материалы с коррозией. Взрыв-защищенные клапаны WE10 серии широко используются в местах с опасностями взрыва, такими как добыча полезных ископаемых, уголь и химическая промышленность. Huade - надежный национальный бренд в Китае. Фабрика имеет передовые производственные технологии и тестирование оборудования и уделяет большое внимание качеству продукции.

Параметр продукта, защищенного от взрыва, соленоидный клапан WE10

Технические данные
Исправление позиции		Необязательный
Диапазон температуры окружающей среды (℃)		-30 до +50 (печать NBR)
		-20 до +50 (печать FKM)
Масса	Одиночный соленоид (кг)	5.9
	Двойные соленоиды (кг)	8.9
Макс. Оперативное давление	Порт P, A, B (бар)	350
	Порт T (бар)	210
		Когда рабочее давление превышает значение разрешения, Spool Symbol A и B должны сделать порт T для истощения
Максимум скорость потока (L/мин)		120
Поперечное сечение потока (переключение нейтрального положения)	Версия V (мм²)	11 (A/B → T); 10.3 (P → A/B)
	Версия W (мм²)	2.5 (A/B → T)
	Версия Q (мм²)	5.5 (A/B → T)
Жидкость		Минеральное масло, подходящее для уплотнения NBR и FKM
		Фосфатный эфир для уплотнения FKM
Диапазон температуры жидкости (℃)		-30 до +80 (печать NBR)
		-20 до +80 (печать FKM)
Диапазон вязкости мм²/с		От 2,8 до 500
Степень загрязнения		Максимальная допустимая степень загрязнения жидкости: класс 9. NAS 1638 или 20/18/15, ISO4406
Электрические данные
Тип напряжения		Ток
Доступное напряжение (v)		12, 24, 36, 110
Толерантность к напряжению (номинальное напряжение) %		-15 до +10
Энергопотребление (w)		35
Работник		Непрерывный
Переключение времени с ISO 6403	На (MS)	От 45 до 60
	OFF (MS)	От 20 до 30
Переключенная частота (время/ч)		До 15000
Класс защиты в соответствии с DIN 40050		IP65
Максимум Катушки температура (℃)		+150

Функция продукта и применение взрывопробранного соленоидного клапана WE10

Функции:

▶ Устойчивый к взрыву, устойчивый к взрыву взрыва.

▶ DIN24 340 Тип на монтажной поверхности ISO 4401

▶ Соленоид защиты от DC DC.

▶ Солетоид защиты от взрыва на 90 °

▶ Необходимо открыть под давлением камеры, когда должна быть заменена катушка

Приложение:

Мы вводим взрыв-защищенный клапан-направленный клапан соленоида защиты взрыва, используемый для контроля запуска, остановки и направления потока масляной жидкости.

Раздел и символ взрывоподобимого соленоидного клапана

Управляющие клапаны направленного состоят из корпуса (1), одного или двух соленоидов (2), катушки управления (3) и одного или двух возвращающихся пружин (4). В условиях отмены управляемой катушки (3) удерживается в нейтральном или начальном положении с помощью возвратных пружин (4) (за исключением импульсных катушек). Контрольная катушка (3) приводится в действие с помощью соленоидов влажного штифта (2).

Чтобы гарантировать удовлетворительную эксплуатацию, следует принять меры для обеспечения того, чтобы камера давления соленоида была заполнена маслом.

Управляющая катушка (3) перемещается в ожидаемое положение соленоидом (2) и толкающей стержней (5), и

Это дает свободный расход от P до A и B до T или P до B и A до T.

Когда соленоид защиты от взрыва (2) отключен, элемент управляющего клапана (3) выдвигается

в начальную позицию с помощью сброса пружины (4).

Структура взрывоопасного соленоидного клапана WE10

Символы
