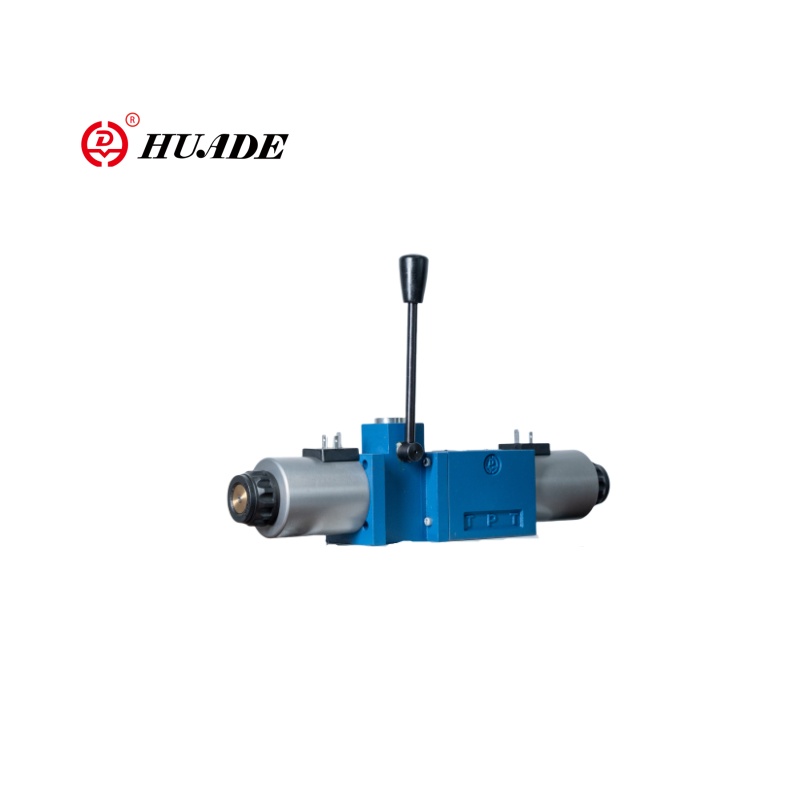

Взрыв-защищенный соленоидный клапан с ручкой 4WEM6

Взрыв-защищенный соленоидный клапан с ручкой 4WEM6 представляет собой управляющий клапан с двумя функциями с управлением соленоида и ручной аварийной работой. Взрыв-защищенный соленоидный клапан 4WEM6 широко используется в промышленных гидравлических и пневматических системах, которые требуют надежного управления направлением и обработки аварийных разломов.

Устойчивый к взрыву соленоидный клапан 4WEM6 с ручкой принимает корпус из нержавеющей стали или медного сплава, который является устойчивым к коррозии и устойчив к высоким давлениям. При использовании, в случае сбоя питания, сбоя катушки или автоматического сбоя системы клапан может быть непосредственно управлять ручкой для обеспечения безопасности системы.

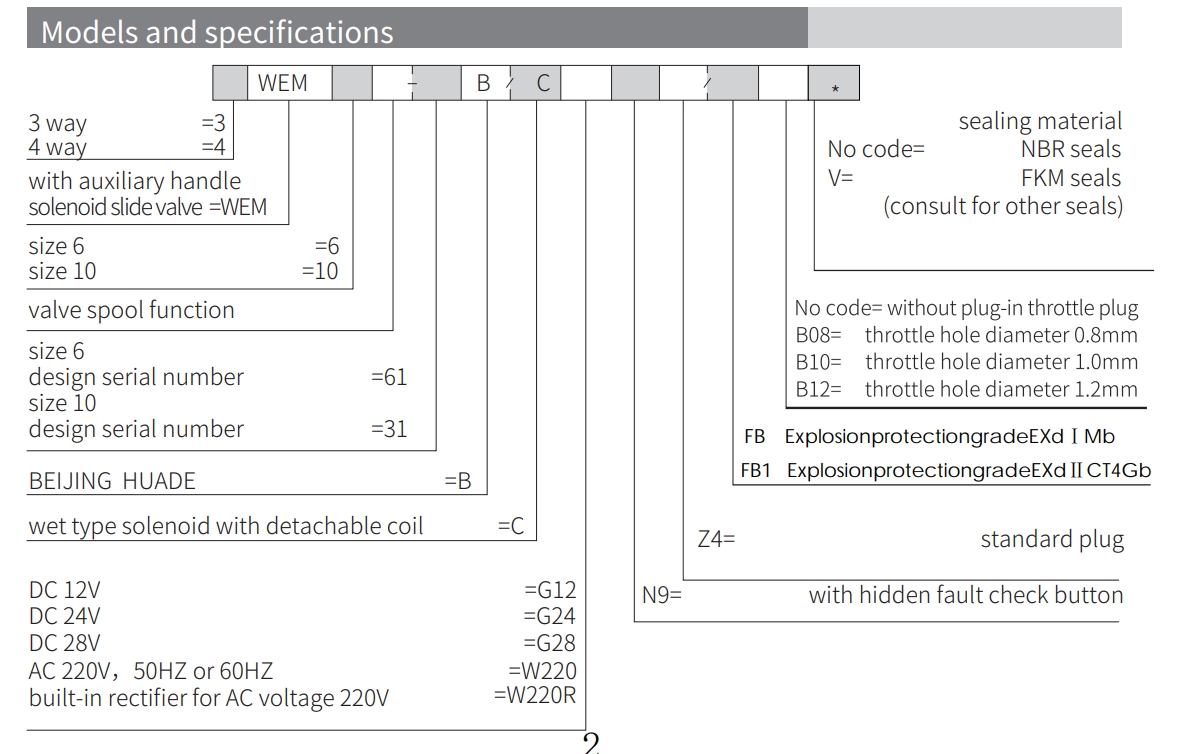

Параметр продукта, защищенного от взрыва, соленоидный клапан с ручкой 4WEM6

Функция продукта и применение взрывопробранного соленоидного клапана с ручкой 4WEM6

Функции:

▶ Открытие, закрытие и направление потока, контролируемое соленоидом и ручным

▶ Соленоид с влажной пинкой с съемной катушкой

▶ Соленоид может вращаться на 90 °

▶ Монтаж подножки

Приложение:

4wem6, защищенный от взрыва, соленоидный клапан с ручкой широко используется в нефтехимическом, природном газе и топливном газе, фармацевтическом и покрытии, горнодобывании и пыле, военной и аэрокосмической промышленности.

Раздел и символ взрывопроститивного соленоидного клапана с ручкой 4WEM6

Направленный клапан типа WEMM представляет собой направленную катушку, работающую соленоидом и рабочей ручкой. Он контролирует отверстие, закрытие и направление потока потока жидкости.

Он в основном состоит из корпуса клапана (1), одного или двух соленоидов (2), катушки клапана (3), сброса пружины (4) и устройства ручного управления.

Работа соленоида:

Когда нет мощности, катушка клапана (3) находится в нейтральном или исходном положении под действием обратной пружины. Когда сила соленоида (2) действует на катушку клапана (3), она перемещается от положения остального до терминального положения. Таким образом, масло под давлением проводится от P до A и B до T, или от P до B и от A до T. После соленоида (2) отключено, возвращающаяся пружина (4) возвращает катушку клапана (3) в свое исходное положение.

Операция вспомогательной ручки:

Когда соленоид не подается под напряжением, катушка клапана (3) может перемещаться путем работы вспомогательной ручки. Поверните вспомогательную ручку (5) вправо, чтобы рабочая сила проходила через вращающийся вал (6). Сердца шарикового клапана (7) и направляющий рукав (8) действуют на катушке клапана (3), заставляя его двигаться влево. Когда вспомогательная ручка (5). При возвращении в нулевую позицию катушка клапана (3) возвращается в исходную позицию под действием обратной пружины (9).

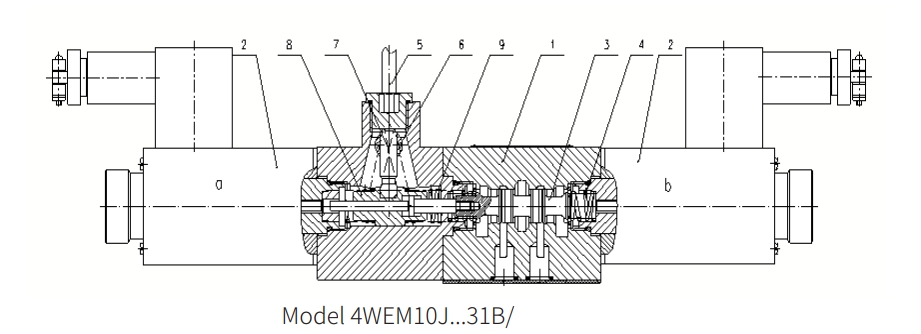

Структура Взрыв-защищенный соленоидный клапан с ручкой 4WEM6

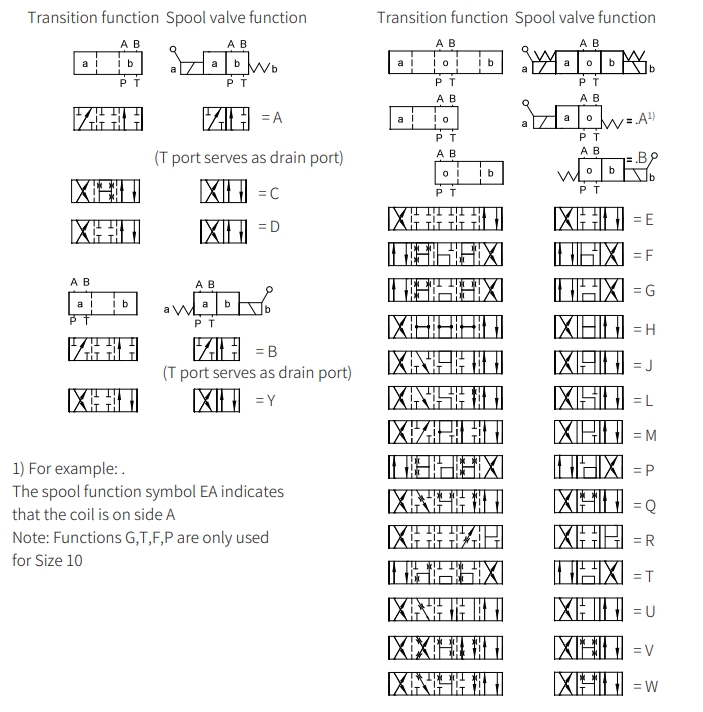

Символы Взрыв-защищенный соленоидный клапан с ручкой 4WEM6
