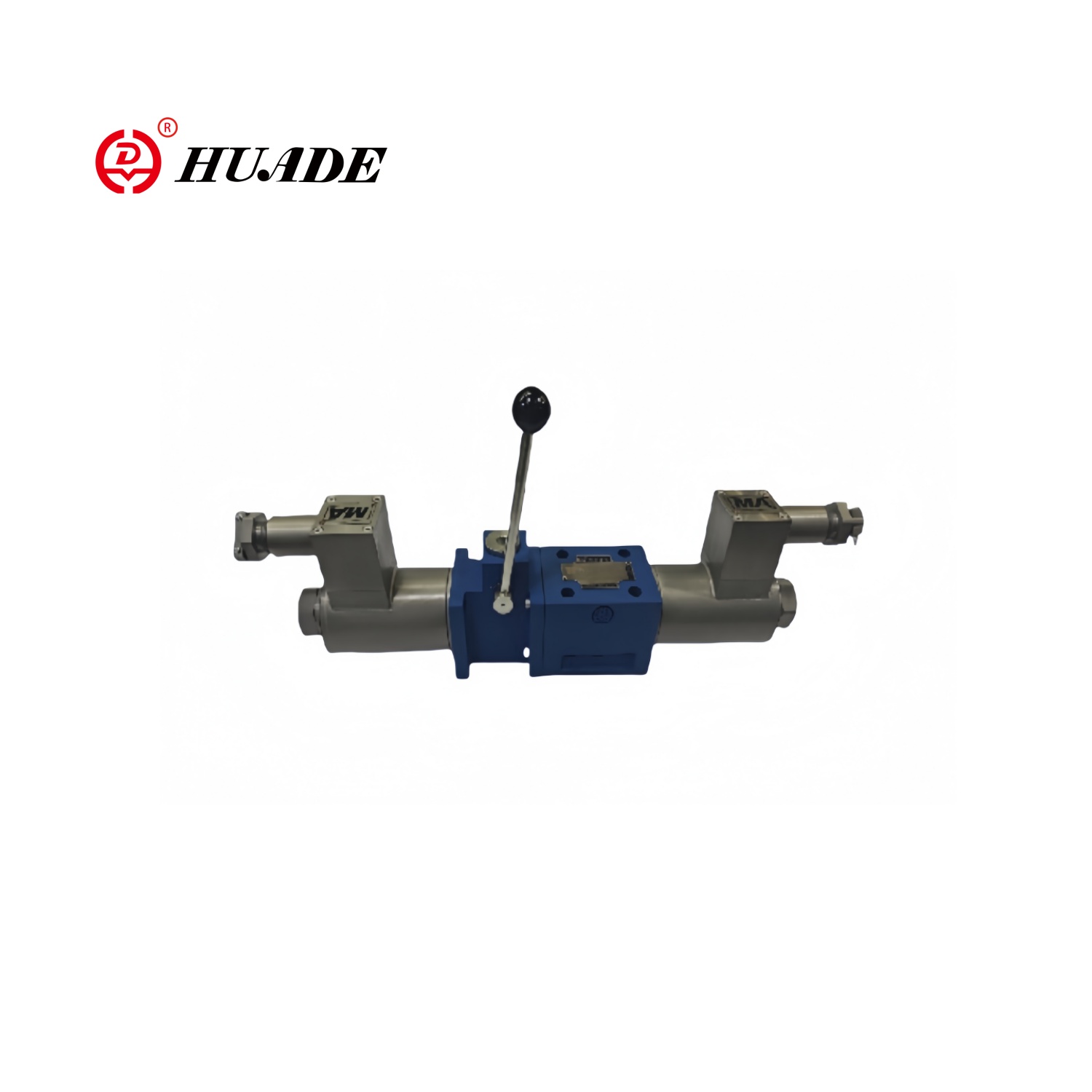

Взрыв-защищенный соленоидный клапан с ручкой 4WEM10

Взрыв-защищенный соленоидный клапан с аварийной ручкой 4WEM10-это промышленный клапан, специально предназначенный для легковоспламеняющихся и взрывных сред. Обычное напряжение соленоидного клапана 4WEM10 составляет 24 В постоянного тока или 220 В. Когда автоматическое управление не удается, аварийная ручка может быстро отключить или открыть клапан, чтобы предотвратить утечку или взрыв.

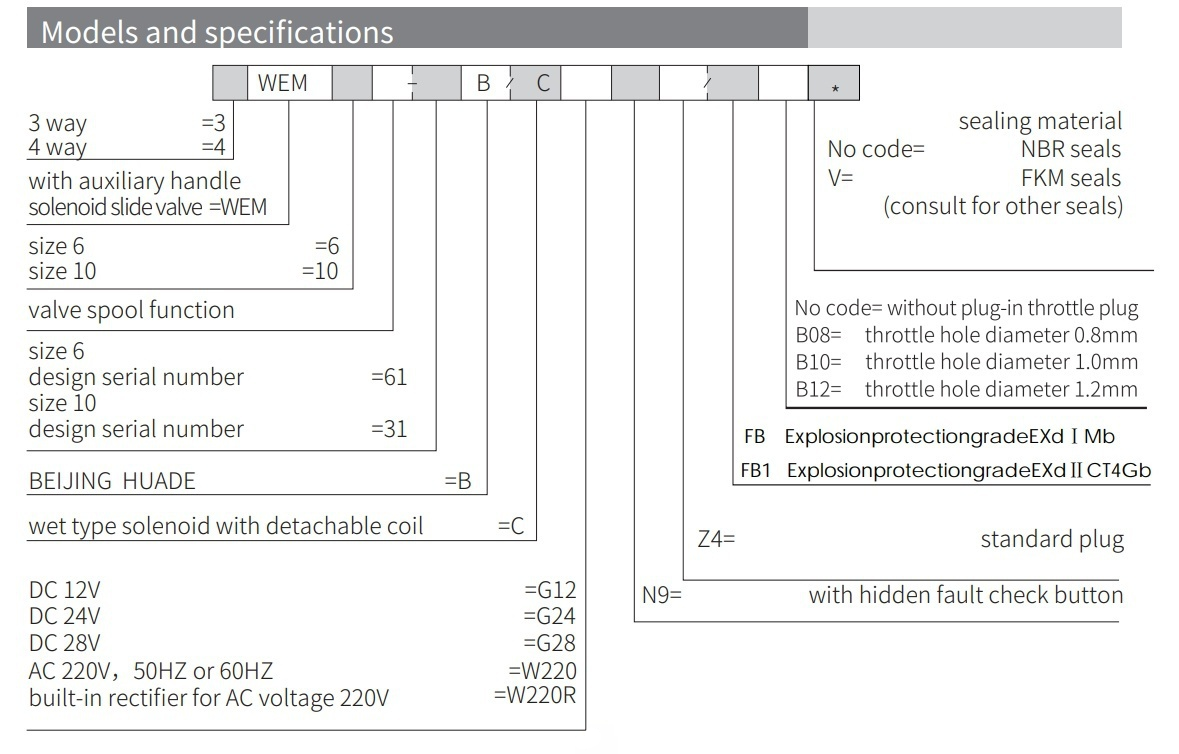

Параметр продукта, защищенного от взрыва, соленоидный клапан с ручкой 4WEM10

Функция продукта и применение взрывозащищенного соленоидного клапана с ручкой 4WEM10

Функции:

▶ Размер от 6 до 10

▶ Максимальное рабочее давление 350 бар

▶ Максимальная скорость рабочего потока 120 л/мин

▶ Открытие, закрытие и направление потока, контролируемое соленоидом и ручным

▶ Соленоид с влажной пинкой с съемной катушкой

▶ Соленоид может вращаться на 90 °

▶ Монтаж подножки

Приложение:

Соленоидный направленный клапан с аварийной ручкой 4WEM10 широко используется в трубопроводных системах нефтеперерабатывающих заводов и химических заводов, станций распределения газа, импортных и экспортных трубопроводов резервуаров для хранения СПГ, систем экстракции газа угля и подземных вентиляционных трубопроводов.

Раздел и символ взрывопробранного соленоидного клапана с ручкой 4WEM10

Направленный клапан типа WEMM представляет собой направленную катушку, работающую соленоидом и рабочей ручкой. Он контролирует отверстие, закрытие и направление потока потока жидкости.

Взрыв-защищенный соленоидный клапан с ручкой 4WEM10 в основном состоит из корпуса клапана (1), одного или двух соленоидов (2), катушки клапана (3), сброса пружины (4) и устройства ручного управления.

Работа соленоида:

Когда нет мощности, катушка клапана (3) находится в нейтральном или исходном положении под действием обратной пружины. Когда сила соленоида (2) действует на катушку клапана (3), она перемещается от положения остального до терминального положения. Таким образом, масло под давлением проводится от P до A и B до T, или от P до B и от A до T. После соленоида (2) отключено, возвращающаяся пружина (4) возвращает катушку клапана (3) в свое исходное положение.

Операция вспомогательной ручки:

Когда соленоид не подается под напряжением, катушка клапана (3) может перемещаться путем работы вспомогательной ручки. Поверните вспомогательную ручку (5) вправо, чтобы рабочая сила проходила через вращающийся вал (6). Сердца шарикового клапана (7) и направляющий рукав (8) действуют на катушке клапана (3), заставляя его двигаться влево. Когда вспомогательная ручка (5). При возвращении в нулевую позицию катушка клапана (3) возвращается в исходную позицию под действием обратной пружины (9).

Структура Взрыв-защищенный соленоидный клапан с ручкой 4WEM10

Символы Взрыв-защищенный соленоидный клапан с ручкой 4WEM10
