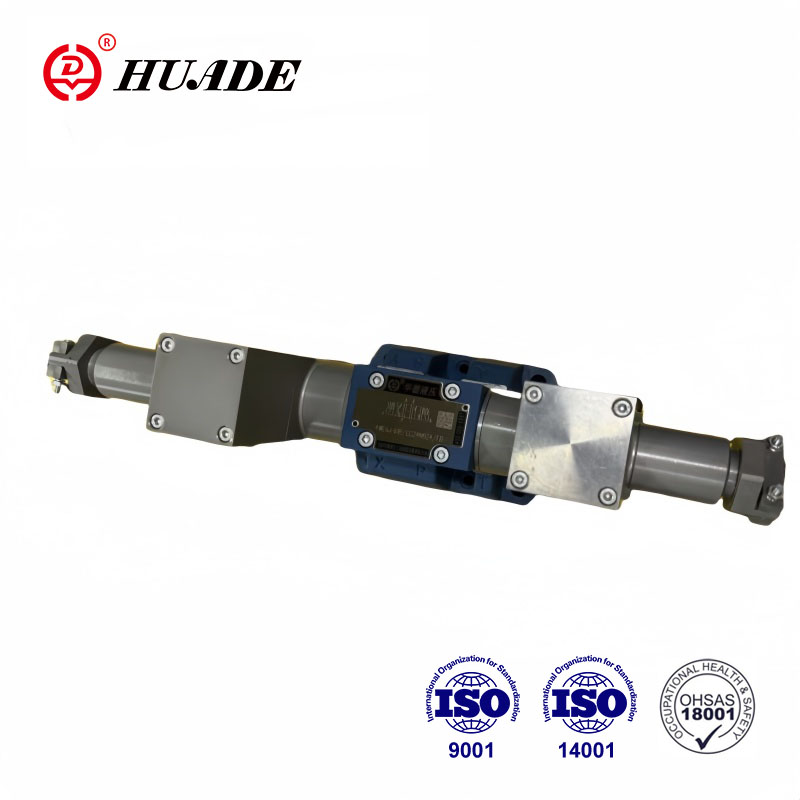

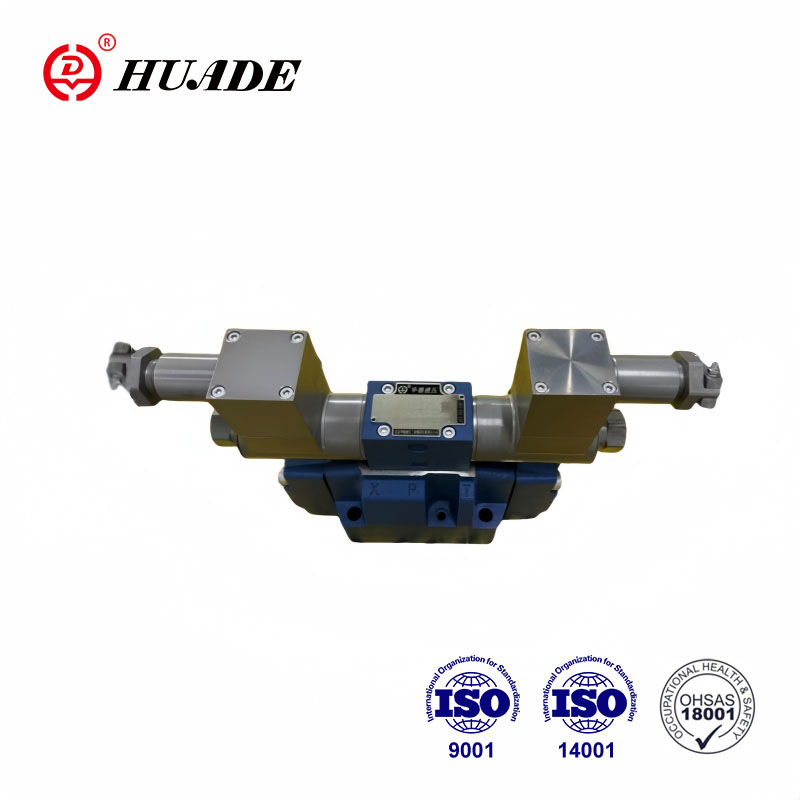

Взрывозащищенный электромагнитный распределитель представляет собой устройство, которое управляет направлением потока жидкости посредством электромагнитной силы. Взрывозащищенная серия WE6 имеет специальную взрывозащищенную конструкцию, гарантирующую отсутствие искр или высоких температур в легковоспламеняющихся и взрывоопасных средах, что позволяет избежать взрывов. Этот взрывозащищенный электромагнитный клапан в основном используется для управления направлением потока жидкостей в гидравлических или пневматических системах для удовлетворения потребностей различных условий работы.
|
Технданные |
||
|
Положение крепления |
Необязательный | |
| Диапазон температур окружающей среды (℃) | от -30 до +50 (уплотнение NBR) | |
| от -20 до +50 (уплотнение FKM) | ||
| Масса | Одиночный соленоид (кг) | 2.6 |
| Двойные соленоиды (кг) | 4.3 | |
| Макс. рабочее давление | Порт P, A, B (бар) | 350 |
| Порт Т (бар) | 210 | |
| когда рабочее давление превышает допустимое значение, символы золотника A и B должны сделать отверстие T для слива | ||
| Макс. расход (л/мин) | 80 | |
| Сечение потока (переключение нейтрального положения) | Версия Q (мм2) | Около 6% номинальной площади |
| Версия Ш (мм2) | Около 3% номинальной площади | |
| Жидкость | Минеральное масло, подходящее для уплотнений NBR и FKM. | |
| Эфир фосфорной кислоты для уплотнения FKM | ||
| Диапазон температур жидкости (℃) | от -30 до +80 (уплотнение NBR) | |
| от -20 до +80 (уплотнение FKM) | ||
| Диапазон вязкости мм2/с | от 2,8 до 500 | |
| Степень загрязнения | Максимально допустимая степень загрязнения жидкости: Класс 9. NAS 1638 или 18.20.15, ISO4406. | |
| Электрические данные | ||
| Тип напряжения | округ Колумбия | |
| Доступное напряжение (В) | 12, 24, 36, 110 | |
| Допустимое напряжение (отклонение) % | от -15 до +10 | |
| Входная мощность (Вт) | 30 | |
| Режим работы соленоида | Непрерывная работа | |
| Время переключения Соответствует ISO 6403 | ВКЛ (мс) | от 25 до 45 |
| ВЫКЛ (мс) | от 10 до 25 | |
| Частота переключения (раз/ч) | до 15000 | |
| Макс. температура катушек (℃) | +150 | |
Функции:
▶В стандартном исполнении используется взрывозащищенный распределитель прямого действия.
▶DIN24 340 Тип A на монтажной поверхности ISO 4401
▶Соленоид взрывозащиты постоянного тока мокрого типа
▶Вращающийся на 90° соленоид взрывозащиты
▶Герметичная камера не требует открытия при замене катушки
Приложение:
Взрывозащищенные электромагнитные гидрораспределители широко используются в нефтехимической промышленности. В нефтехимической промышленности они в основном используются для контроля направления потока легковоспламеняющихся и взрывоопасных сред, таких как нефть и природный газ.
Распределительный клапан типа WE представляет собой направляющий клапан соленоида взрывозащиты, используемый для управления запуском, остановкой и направлением потока масляной жидкости.
Распределители состоят из корпуса (1), одного или двух соленоидов (2), золотника управления (3) и одной или двух возвратных пружин (4).
В обесточенном состоянии золотник управления (3) удерживается в нейтральном или исходном положении с помощью возвратных пружин (4) (кроме импульсных золотников). Управляющий золотник (3) приводится в действие через соленоиды с мокрым штифтом (2).
Чтобы гарантировать удовлетворительную работу, следует позаботиться о том, чтобы камера давления соленоида была заполнена маслом.
Управляющий золотник (3) перемещается в ожидаемое положение с помощью соленоида (2) и толкателя (5), что обеспечивает свободный поток от P к A и от B к T или от P к B и от A к T.
При отключении питания электромагнита взрывозащиты (2) элемент регулирующего клапана (3) под действием пружины сброса (4) перемещается в исходное положение.
Тип 4WE6...61B/O.. (ограничено функциями A, C и D).
Этот тип содержит 2 переключающих положения и 2 гидрораспределителя без электромагнита взрывозащиты фиксирующего механизма.
Импульсный клапан Тип 4WE6...61B/0F... (ограничено функциями A, C и D).
Он содержит 2 переключающих положения, 2 взрывозащищенных электромагнита и 1 распределитель с фиксирующим механизмом. Два положения переключения фиксируются отдельно, поэтому нет необходимости постоянно электрифицировать электромагнит взрывозащиты.
Картридж дроссельной заслонки
Картриджный дроссель необходим, поскольку во время процесса переключения фактический расход может превышать пределы производительности клапана. Этот картриджный дроссель вставляется в канал P гидрораспределителя.
Конструкция взрывозащищенного электромагнитного клапана серии WE6
Символы
