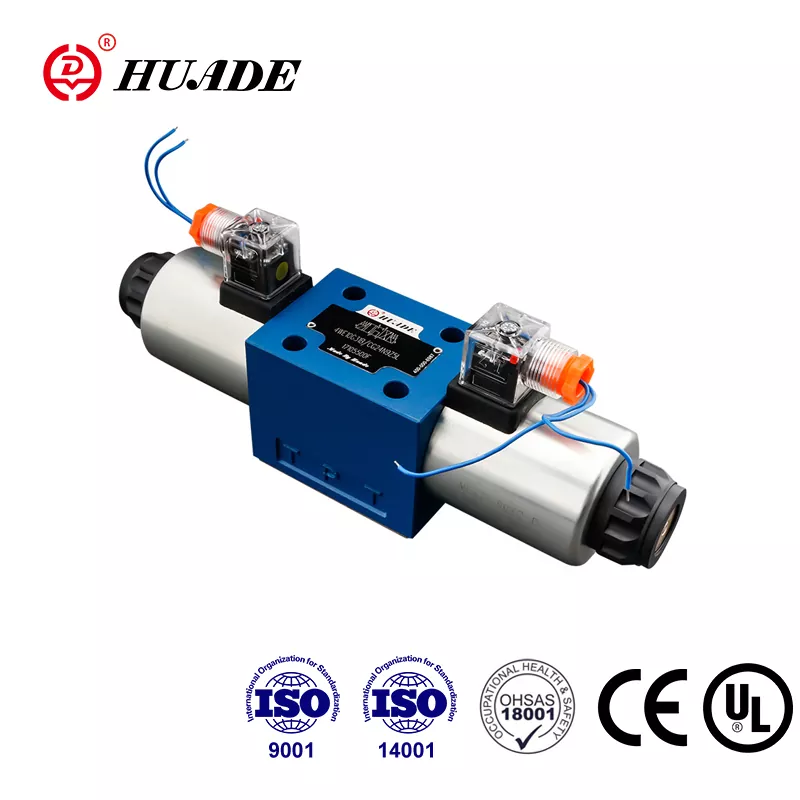

Когда вы работаете с гидравлическими системами, вам нужны компоненты, которые просто работают — день за днем, смену за сменой.Распределительный клапан 4WE10именно по этой причине заслужил свою репутацию на заводах по всему миру. Этот гидрораспределитель не является самой сложной технологией, но 4WE10 выполняет важную работу по управлению потоком гидравлической жидкости с поразительной стабильностью.
The клапан 4WE10действует по простому принципу. Электромагнитная катушка толкает золотник внутри корпуса клапана, который открывает и закрывает пути для гидравлического масла. Когда вы подаете питание на катушку, катушка движется. При отключении питания пружина возвращает его в исходное положение. Конструкция 4WE10 имеет прямое действие, что означает отсутствие пилотной ступени или сложного механизма между электрическим сигналом и механическим движением.
Понимание стандарта NG10 4WE10
The Распределительный клапан 4WE10соответствует так называемому монтажному стандарту NG10, также известному как CETOP 5 или ISO 4401-05. Для гидрораспределителей эта стандартизация имеет большее значение, чем вы думаете. Это означает, что вы можете заменить 4WE10 от одного производителя на эквивалентный гидрораспределитель от другого без изменения конструкции монтажной пластины или замены водопровода в системе. Взаимозаменяемость 4WE10 снижает головную боль и затраты бригад технического обслуживания и проектировщиков оборудования.

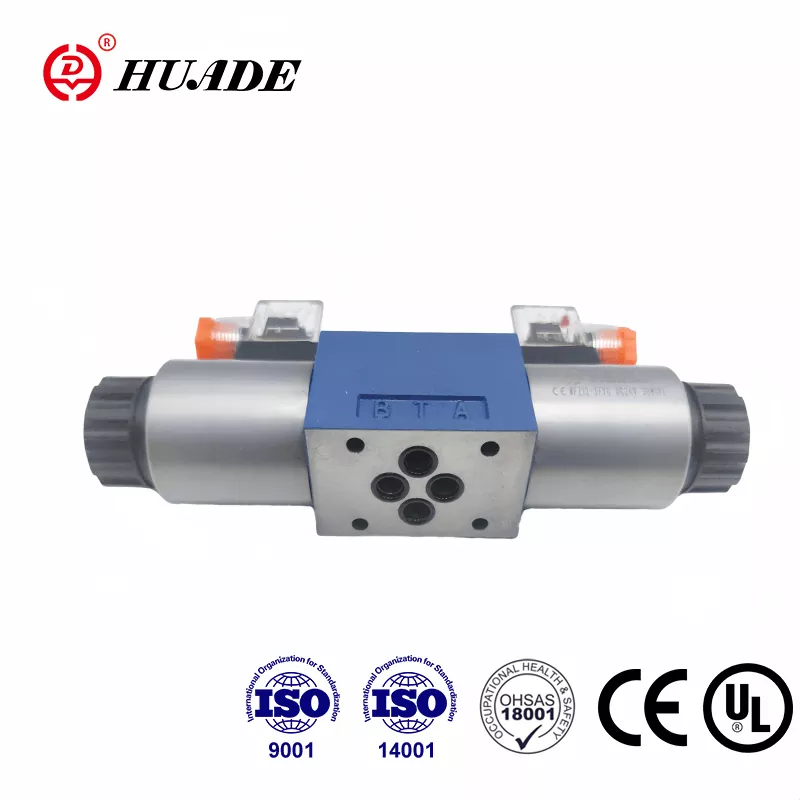

The клапан 4WE10подключается через четыре основных порта: P для впуска давления, A и B для двух рабочих портов, которые подключаются к вашим приводам, и T для обратной линии обратно в резервуар. Эта четырехходовая конфигурация дает 4WE10 контроль над двунаправленным движением, поэтому вы найдете эти гидрораспределители, управляющие цилиндрами, которые необходимо выдвигать и втягивать.
Технические возможности гидрораспределителя 4WE10
The 4WE10выдерживает давление до 315–350 бар в зависимости от конкретной модели, что соответствует примерно 4569 фунтам на квадратный дюйм. Этого достаточно для большинства промышленного оборудования, не углубляясь в работу в тяжелых условиях. Номинальный расход 4WE10 составляет 120 литров в минуту, хотя этот гидрораспределитель при необходимости может увеличить расход до 160 литров в минуту. Для справки: 120 литров в минуту равны примерно 31,7 галлона в минуту.
Эти числа определяют, где находитсяклапан 4WE10подходит для вашей системы. Если вы постоянно пропускаете более высокие потоки через гидрораспределитель, вы начнете видеть перепады давления, которые приводят к выделению тепла и потере энергии. Зависимость между потоком и падением давления в 4WE10 не является линейной — она подчиняется квадратичному закону, что означает, что удвоение скорости потока увеличивает потерю давления в четыре раза. При номинальном расходе 120 литров в минуту ваш гидрораспределитель 4WE10 будет показывать перепад давления около 12 бар, что представляет собой энергию, которая превращается в тепло, а не в полезную работу.
Типы золотников 4WE10 и их применение
The клапан 4WE10поставляется в различных конфигурациях золотников, обозначаемых такими буквами, как D, E, G и H. Каждая буква определяет, что происходит с путями подачи жидкости, когда гидрораспределитель находится в центральном положении, и выбор правильной конфигурации 4WE10 имеет значение для поведения вашей машины.
The 4WE10 H-образная катушкаблокирует все порты в центральном положении. Это создает гидравлический замок, который удерживает ваш цилиндр именно там, где он находится, даже под нагрузкой. Эту конфигурацию 4WE10 следует использовать, когда точность позиционирования имеет значение, например, когда зажим закрыт во время сварочных работ. Обратной стороной является то, что любое тепловое расширение захваченного масла может привести к резкому повышению давления в гидрораспределителе, поэтому вам необходимо учитывать это при проектировании.
The 4WE10 G-золотниксоединяет порт давления непосредственно с резервуаром в центральном положении. Эта конфигурация гидрораспределителя разгружает ваш насос, снижая давление в системе почти до нуля, пока 4WE10 простаивает. Это часто встречается в прессах, где машина ожидает между циклами. Ваш насос работает, но не борется с высоким давлением через клапан 4WE10, что экономит энергию и снижает нагрев.
The 4WE10 Электронная катушкаблокирует порт давления, но соединяет рабочие порты с резервуаром. Это позволит стравить захваченное давление из приводов, предотвращая при этом новый поток из насоса через распределительный клапан. Это полезно, когда вам нужно сбросить остаточное давление до начала следующего цикла в вашей системе 4WE10.
Для разных применений требуется разное поведение, а стандартизированные буквенные коды позволяют легко определить, какой именно гидрораспределитель 4WE10 вам нужен, без длинных технических описаний.
Установка гидрораспределителя 4WE10
Монтаж4WE10Это просто, но вам нужно обратить внимание на несколько деталей. Распределительный клапан можно установить в любом положении, однако для упрощения обслуживания следует учитывать, где в конечном итоге будут располагаться электрические соединения на вашем 4WE10. Катушки являются съемными и могут вращаться на 360 градусов вокруг своей оси, что помогает, когда вы имеете дело с ограниченным пространством при установке 4WE10.
Одна часто упускаемая из виду деталь:клапан 4WE10это давление в обратной линии. В то время как основные порты выдерживают давление 350 бар, давление в канале резервуара на гидрораспределителе должно оставаться ниже 160 бар. Если вы используете несколько агрегатов 4WE10, имеющих общую обратную линию, скачки давления на одном гидрораспределителе могут повлиять на другие. Противодавление может даже вызвать нежелательное движение золотника вашего 4WE10. Использование отдельных обратных клапанов на каждой возвратной линии 4WE10 или обеспечение соответствующего размера линии позволяет избежать этой проблемы.
The Распределительный клапан 4WE10включает положения для ручного управления, что позволяет управлять им вручную во время ввода в эксплуатацию или устранения неполадок. Эта функция модели 4WE10 предусматривает ограничение давления в отверстии бака 50 бар. Он предназначен не для обеспечения безопасности или регулярной работы вашего гидрораспределителя, а только для помощи в обслуживании.
Электрические характеристики 4WE10
БольшинствоРаспределители 4WE10работать от напряжения 24 В постоянного тока, хотя вы найдете версии 4WE10 для 12 В, 48 В, 110 В переменного тока и 220 В переменного тока в зависимости от стандартов вашего предприятия. Катушка 4WE10 подключается через электрический разъем DIN EN 175301-803, который стал своего рода отраслевым стандартом для промышленных гидрораспределителей. Многие версии 4WE10 оснащены светодиодным индикатором, который загорается, когда катушка находится под напряжением, что дает вам быстрое визуальное подтверждение без необходимости использования мультиметра.
The 4WE10В конструкции катушки используется конструкция с мокрым штифтом, что означает, что она находится в прямом контакте с гидравлическим маслом, протекающим через гидрораспределитель. Этот масляный контакт в 4WE10 выполняет несколько полезных функций. Он охлаждает змеевик, предотвращая тепловую перегрузку гидрораспределителя. Он гасит механическую вибрацию и шум, обеспечивая бесшумную работу 4WE10. И он обеспечивает смазку, которая продлевает срок службы катушки вашего гидрораспределителя. Обратной стороной является то, что в случае неисправности катушки на вашем 4WE10 вам необходимо слить воду или изолировать эту секцию системы перед заменой, хотя съемная конструкция делает этот процесс относительно быстрым для гидрораспределителя.
Требования к жидкости для клапана 4WE10
The Распределительный клапан 4WE10ожидает гидравлическое масло на минеральной основе с вязкостью около 37 мм²/с при 55°C. 4WE10 допускает широкий диапазон от 2,8 до 380 мм²/с, но работа в экстремальных условиях влияет на производительность вашего гидрораспределителя. Очень жидкое масло увеличивает внутренние утечки в 4WE10, а густое масло замедляет время отклика и увеличивает падение давления на гидрораспределителе.
Контроль загрязнения имеет большое значение дляклапан 4WE10жизнь. Рекомендация для гидрораспределителей — чистота 20/18/15 по стандарту ISO 4406 или выше, с фильтрацией 10–16 микрон. Это может показаться слишком точным, но зазоры между золотником и отверстием в вашем 4WE10 составляют от 5 до 25 микрон в зависимости от конструкции гидрораспределителя. Частицы этого диапазона размеров действуют как наждачная бумага, изнашивая точные поверхности вашего 4WE10, которые изолируют каждый порт от других.
Твердые частицы создают царапины, которые со временем увеличивают утечку в вашем автомобиле.Распределительный клапан 4WE10. Мягкие загрязнения и вода могут способствовать коррозии или образованию отложений шлама. В любом случае производительность клапана 4WE10 ухудшается. В действительно грязных системах вы можете увидеть заедание там, где золотник 4WE10 отказывается двигаться плавно или медленно возвращается в центральное положение гидрораспределителя.
4WE10 Падение давления и эффективность системы
Понимание перепада давления поможет вам проектировать более эффективные системы склапан 4WE10. При расходе 60 литров в минуту давление вашего гидрораспределителя падает примерно на 3 бара. При скорости 100 литров в минуту у 4WE10 давление подскакивает до 8 бар. При максимальных 120 литрах в минуту вы теряете 12 бар на гидрораспределителе.
Каждый бар падения давления при заданном расходе представляет собой мощность, преобразованную в тепло в вашем4WE10. Формула проста: потери мощности равны расходу, умноженному на падение давления. При расходе 100 литров в минуту и перепаде давления 8 бар на гидрораспределителе это около 1,3 киловатта тепла. Ваша система должна рассеивать тепло, выделяемое 4WE10, либо через охладитель, либо за счет более высоких температур масла.
Для систем, где эффективность имеет значение, поддержание скорости потока ниже 80 литров в минуту черезРаспределительный клапан 4WE10обеспечивает лучший баланс между размером клапана и выделением тепла. Если вам нужны более высокие потоки, чем может эффективно обрабатывать 4WE10, рассмотрите возможность использования следующего размера или параллельного использования нескольких гидрораспределителей.
4WE10 Время переключения и реакция
The клапан 4WE10обычно переключение происходит за 70–120 миллисекунд, что достаточно быстро для большинства промышленных приложений, но не мгновенно. Внутренние демпфирующие функции гидрораспределителя сглаживают переход, предотвращая гидравлические удары, которые могут повредить компоненты или создать шум. В золотнике 4WE10 имеются небольшие отверстия и камеры, которые измеряют поток масла во время переключения.
НекоторыйРаспределительный клапан 4WE10модели оснащены внешними регулировочными винтами, которые позволяют регулировать скорость переключения. Это становится полезным, когда несколько блоков 4WE10 используют общие линии, что позволяет вам раздвинуть время их переключения, чтобы избежать скачков давления в вашей системе распределительных клапанов.
Распространенные области применения гидрораспределителя 4WE10
Вы найдетеклапаны 4WE10во всех промышленных условиях. В станках используется гидрораспределитель 4WE10 для зажима заготовки, когда цилиндру необходимо с силой выдвигаться и удерживать положение во время резки. В машинах для литья под давлением 4WE10 используется для управления штифтами клапанов, которые регулируют поток пластика. На автоматизированных сборочных линиях эти гидрораспределители используются в роботах-переборщиках для дискретного позиционирования.
The 4WE10отличается дискретным управлением — перейти в положение А, остановиться, перейти в положение Б, остановиться. Этот гидрораспределитель плохо справляется с пропорциональным управлением, поскольку он либо открыт, либо закрыт, и между ними ничего нет. Если вам требуется плавное регулирование скорости или точное регулирование расхода, выходящее за рамки того, что предлагает 4WE10, вместо этого вам следует использовать пропорциональный распределительный клапан серии 4WRPE.
Обслуживание клапана 4WE10
The 4WE10Съемная конструкция катушки упрощает обслуживание этого гидрораспределителя. Если на вашем 4WE10 выходит из строя катушка, вы можете заменить ее, не открывая гидравлическую систему. Отсоедините электрическую вилку, открутите стопорную гайку, вытащите старую катушку и установите новую на гидрораспределитель. Катушка 4WE10 может вращаться во время установки, поэтому электрический разъем можно расположить там, где это наиболее удобно.
Внутренний износ золотникаРаспределительный клапан 4WE10в конечном итоге вызывает повышенную утечку и вялую реакцию. Вы можете заметить, что цилиндр медленно смещается, когда он должен удерживать положение, или время переключения на вашем 4WE10 увеличивается. На этом этапе вы рассматриваете возможность либо восстановления гидрораспределителя с новыми уплотнениями и, возможно, новой золотницей, либо полной замены вашего 4WE10. Экономический расчет зависит от затрат на рабочую силу и стоимости клапана.
Залипание, связанное с загрязнением4WE10проявляется в виде прерывистой работы или полного отсутствия переключения передач. Иногда вы можете восстановить работу гидрораспределителя, промыв систему и заменив фильтры, но если на золотнике или канале 4WE10 образовались задиры, вам потребуются запасные части для гидрораспределителя.
Поиск гидрораспределителя 4WE10
Бош Рексрот создал4WE10дизайн и предлагает самый широкий выбор гидрораспределителей с 53 различными конфигурациями золотников. Их клапаны 4WE10 служат эталоном для гидрораспределителей. Hydac, Parker, Eaton Vickers и Argo Hytos производят совместимые версии 4WE10, которые устанавливаются на один и тот же интерфейс. Китайские производители, такие как CML и Huade, производят конкурентоспособные по цене альтернативы 4WE10, которые соответствуют стандарту монтажа гидрораспределителей.
Цены наРаспределительный клапан 4WE10колеблется от 18 до 38 долларов за единицу в зависимости от количества, характеристик и поставщика. Минимальный объем заказа единиц 4WE10 варьируется от отдельных штук до 50 и более, при этом более крупные заказы приводят к снижению цен за единицу. Срок выполнения заказа обычно составляет 10–15 дней для стандартных конфигураций 4WE10.
Стандартизация означает, что вы можете получитьРаспределители 4WE10от нескольких поставщиков и поддерживать взаимозаменяемость. Для критически важных применений вы можете иметь на складе клапаны 4WE10 от двух разных производителей, чтобы гарантировать, что вы никогда не будете зависеть от одной цепочки поставок ваших гидрораспределителей.
Ограничения 4WE10 и когда рассматривать альтернативы
The Распределительный клапан 4WE10хорошо справляется со своей предназначенной ролью, но имеет явные ограничения. Бинарный характер управления 4WE10 означает, что этот гидрораспределитель не подходит для применений, требующих регулируемой скорости или плавного пуска. Падение давления при высоком расходе делает 4WE10 неэффективным для непрерывной работы с высоким расходом. Внутренняя утечка, присущая конструкции золотника 4WE10, означает, что этот гидрораспределитель не будет удерживать давление бесконечно в конфигурациях с закрытым центром.
Если вам нужен пропорциональный контроль сверх того, что4WE10предложений, обратите внимание на гидрораспределители со встроенной электроникой и пропорциональными соленоидами. Если вам нужна очень низкая утечка, рассмотрите тарельчатые клапаны вместо 4WE10. Если вы работаете с расходом значительно выше 120 литров в минуту, следующий размер (NG16 или NG25) имеет больше смысла, чем гидрораспределитель 4WE10.
The 4WE10технология является зрелой, а это означает, что вы не увидите значительного улучшения базовой производительности 4WE10. Инновации в гидравлике привели к созданию пропорциональных и интеллектуальных гидрораспределителей со встроенной диагностикой. 4WE10 остается актуальным для применений, где его возможности соответствуют требованиям и где проверенная стандартизированная технология гидрораспределителей перевешивает преимущества новых подходов.
Выбор правильной конфигурации 4WE10
ВыборРаспределительный клапан 4WE10требует согласования параметров вашей системы с возможностями клапана. Рассчитайте требуемый расход и убедитесь, что он остается ниже 80–100 литров в минуту для обеспечения эффективности с 4WE10. Убедитесь, что ваше давление остается в пределах 315–350 бар с достаточным запасом безопасности для вашего гидрораспределителя. Выберите тип золотника 4WE10, который обеспечивает необходимое для вашего применения поведение центрирования.
Учитывайте наличие электропитания на месте установки и укажите соответствующее4WE10напряжение катушки вашего гидрораспределителя. Подумайте о доступе для обслуживания: может ли кто-нибудь добраться до электрического разъема и катушки вашего 4WE10, когда потребуется обслуживание? Спланируйте разводку обратной линии так, чтобы избежать проблем с противодавлением в гидрораспределителе.
The 4WE10Надежность обусловлена простой механической конструкцией и продуманными производственными процессами, лежащими в основе этого гидрораспределителя. При правильном применении в пределах рабочего диапазона и обслуживании в соответствии с основными правилами работы гидравлической системы двигатель 4WE10 обеспечивает долгие годы стабильной службы. Эта надежность в сочетании с глобальной доступностью и конкурентоспособными ценами объясняет, почему гидрораспределитель 4WE10 остается стандартным выбором для промышленного гидравлического управления, несмотря на то, что это одна из старых технологий клапанов, все еще находящихся в производстве.
Для систем, которым действительно требуется только дискретное управление положением при умеренных скоростях потока,Распределительный клапан 4WE10представляет собой практичное, хорошо понятное решение. Он не даст вам всей сложности новых технологий, но 4WE10 будет появляться на работе каждый день и выполнять свою работу без драматизма.
