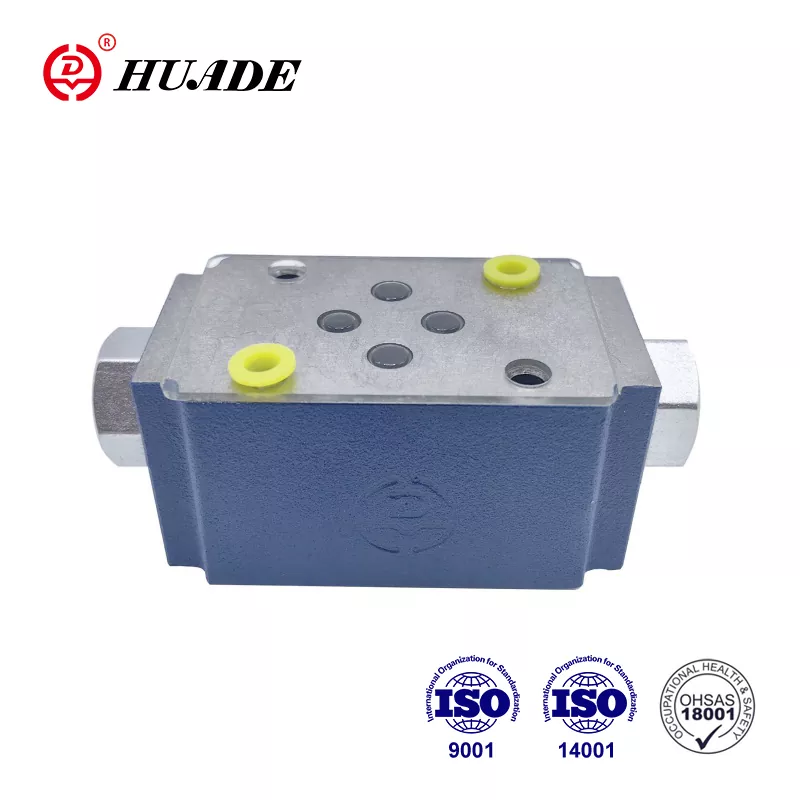

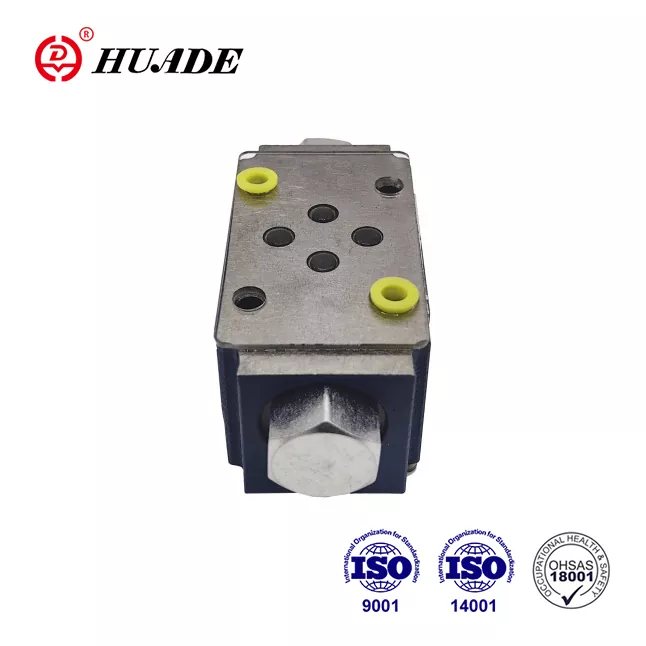

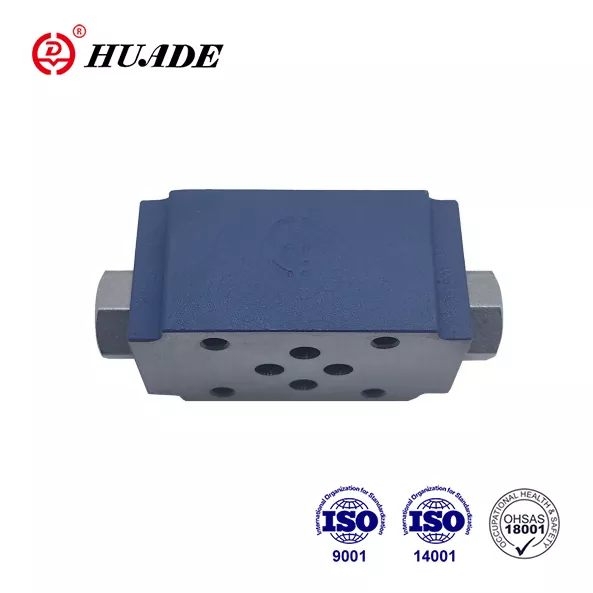

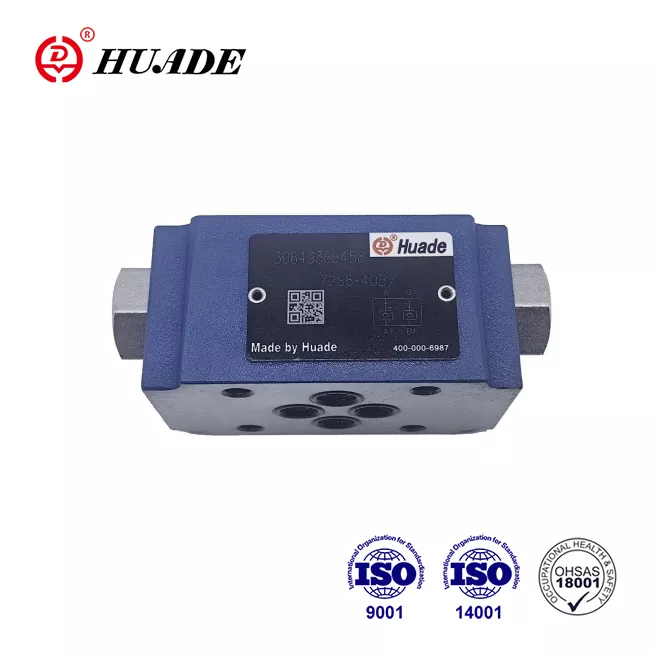

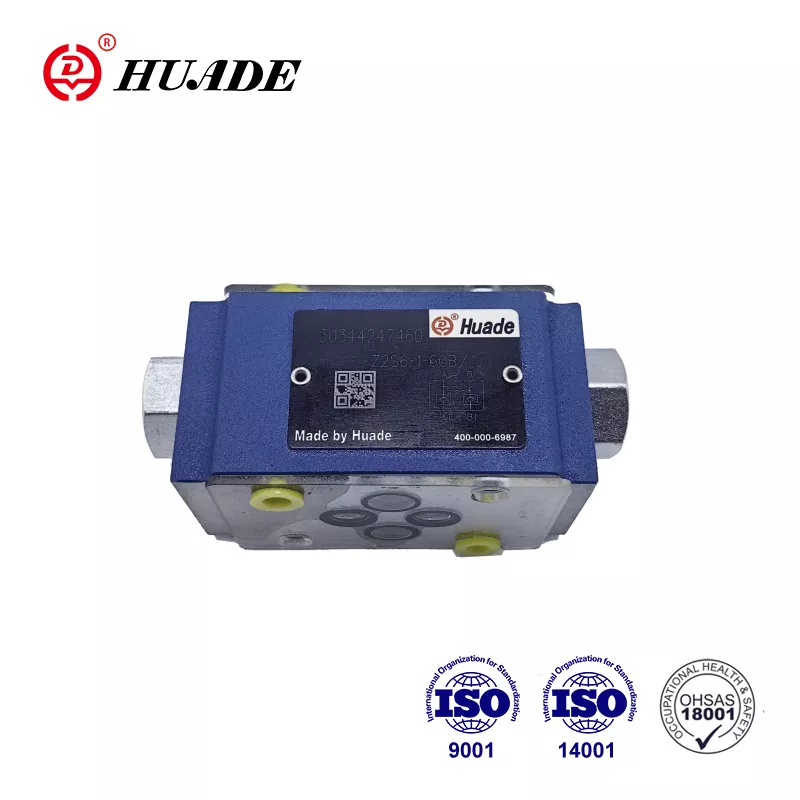

Сэндвич-плита обратного клапана Z2S 6

Благодаря семилетнему опыту сотрудничества с Rexroth с 1979 года, Huade внедрила передовые технологии Rexroth. Обратный клапан Huade® Z2S 6 может полностью заменить аналогичную серию, предлагаемую Rexroth. У него более выгодная цена. Завод прошел ISO9001, ISO14001 и OH SAS18001. Гидравлические клапаны Huade® используются в военной промышленности благодаря надежной работе. Он более технологичен и более долговечен, чем аналогичные продукты этой линейки. Это хорошо известный национальный бренд в Китае.

Параметр продукта сэндвич-плиты обратного клапана Z2S 6

Характеристики продукта и применение сэндвич-панели обратного клапана Z2S 6

Функции:

▶ Для использования в вертикальных штабелируемых узлах.

▶ Для герметичного закрытия одного или двух сервисных отверстий

▶ Схема подключения по DIN 24 340, форма A, ISO4401 и CETOP – RP 121H

Приложение:

Этот обратный клапан Z2S используется для установки в вертикальном штабеле. При необходимости он может герметизировать один или два рабочих масляных порта без утечек.

Функции, разделы, символы сэндвич-панели обратного клапана Z2S 6

Гидравлические обратные клапаны типа Z2S имеют конструкцию сэндвич-панелей. Они используются для герметичного закрытия одного или двух сервисных портов даже на длительный период времени. Свободный поток происходит от A1 к A2 или от B1 к B2. Поток в А1 В1 противоположного направления заблокирован. Когда жидкость течет из A1 в A2, золотник (1) испытывает давление и толкается вправо, тем самым открывая шаровой тарельчатый клапан (2), который затем открывает тарельчатый клапан (3). Чтобы обеспечить правильное закрытие клапана, сервисные порты A2 B2 распределительного клапана должны быть подключены к резервуару в нейтральном положении.

Символ Z2S

Вид Z2S 6 в разрезе

Типичный пример схемы Z2S
