При работе с гидравлическими системами контроль направления потока имеет важное значение для безопасности и эффективности. Картриджный клапан Bosch Rexroth M-SR служит надежным обратным клапаном, который позволяет жидкости течь в одном направлении, полностью блокируя обратный поток. Этот компонент стал стандартным выбором в промышленной гидравлике благодаря своей компактной конструкции и герметичности.
Что такое картриджный клапан M-SR
Картриджный клапан M-SR представляет собой гидравлический обратный клапан ввинчиваемого типа производства Bosch Rexroth, одной из ведущих компаний в области гидравлических технологий. Этот картриджный клапан M-SR относится к серии 1X и использует тарельчатую конструкцию для управления потоком жидкости. Клапан устанавливается непосредственно в блок коллектора, что экономит место по сравнению с традиционными клапанами, монтируемыми на линии.
Основная операция проста. Когда гидравлическая жидкость давит на клапан в прямом направлении с достаточным давлением, тарелка открывается и пропускает поток. Когда давление поступает в обратном направлении, тарелка плотно прилегает к седлу, предотвращая обратный поток. Такое уплотнение металл-металл создает герметичное закрытие, которое поддерживает давление в системе без ухудшения качества с течением времени.
Картриджный клапан M-SR поставляется в двух вариантах установки: угловой клапан KE для путей потока под углом 90 градусов и линейный клапан KD для прямых путей потока. Такая гибкость помогает инженерам проектировать компактные гидравлические контуры, которые помещаются в ограниченном пространстве.
Технические характеристики и размерный ряд
Картриджный клапан M-SR доступен в семи номинальных размерах, обозначаемых от NG 6 до NG 30. Каждый размер рассчитан на разные скорости потока и уровни давления в зависимости от требований применения.
Для небольших систем картриджный клапан NG 6 M-SR обеспечивает расход до 6 литров в минуту и работает при давлении до 420 бар. С увеличением размера пропускная способность значительно возрастает. Версия NG 10 обрабатывает 50 литров в минуту, а версия NG 15 — 120 литров в минуту. Самый большой стандартный размер, NG 30, обеспечивает расход до 400 литров в минуту, хотя его максимальное номинальное давление падает до 250 бар.
Давление открытия, которое представляет собой минимальное давление, необходимое для открытия клапана, колеблется от практически нуля (для беспружинных версий) до 5 бар. В большинстве случаев используется стандартная пружина 0,5 бар, которая обеспечивает надежное уплотнение и легко открывается при начале прямого потока. Более высокие давления срабатывания, например 1,5 бар или 3 бар, доступны для систем, которым требуется более сильное обратное усилие уплотнения.
Диапазон рабочих температур зависит от материала уплотнения. Стандартные уплотнения из NBR работают при температуре от минус 30 до плюс 80 градусов Цельсия. Для применения в условиях высоких температур или химической устойчивости уплотнения из FKM расширяют верхний предел, слегка сужая диапазон низких температур.
Картриджный клапан M-SR работает с различными гидравлическими жидкостями, включая минеральные масла, биоразлагаемые жидкости и огнестойкие жидкости. При использовании жидкостей на водной основе рабочая температура должна оставаться ниже 60 градусов Цельсия, чтобы сохранить долговечность уплотнения.
Требования к установке и детали монтажа
Установка картриджного клапана M-SR требует внимания к нескольким характеристикам размеров и поверхностей. Длина корпуса клапана зависит от размера: от 33,3 мм для NG 6 до 83,3 мм для NG 30 с отрицательным допуском 0,1 мм. Полость для установки соответствует стандарту ZN 10001, что обеспечивает совместимость с правильно спроектированными коллекторными блоками.
Для каждого размера требуется специальная резьбовая заглушка для герметизации полости. Например, в картриджном клапане NG 10 M-SR используется номер детали R913011603, диаметр отверстия которого составляет 18 миллиметров, а трубная резьба G 1/2. В версии NG 20 используется заглушка большего размера с диаметром отверстия 30 мм и резьбой G 1. Перед установкой эти заглушки необходимо слегка смазать маслом, чтобы предотвратить истирание и обеспечить надлежащее уплотнение.
Качество поверхности имеет решающее значение для надежной работы. Уплотнительные поверхности должны иметь шероховатость от Rz 8 до Rz 16. Клапан можно устанавливать в любом положении, однако отсутствие воздушных карманов в контуре помогает предотвратить кавитацию и шум.
Для применений с высоким давлением выше 350 бар нанесение фиксатора резьбы Loctite 243 на резьбу заглушки повышает защиту от ослабления из-за вибрации. Картриджный клапан M-SR сохраняет номинальное давление при правильной установке и соответствующих значениях крутящего момента.
Эксплуатационные характеристики и кривые расхода
Понимание того, как картриджный клапан M-SR ведет себя в различных условиях, помогает инженерам выбрать правильный размер и пружину. Зависимость между расходом и падением давления представляет собой нелинейную кривую, которая зависит от размера клапана и настройки давления открытия.
На примере картриджного клапана NG 15 M-SR при расходе 100 литров в минуту с пружиной 0,5 бар перепад давления на клапане составляет примерно 0,8 бар. По мере увеличения расхода падение давления увеличивается быстрее из-за увеличения скорости через отверстие клапана. При 120 литрах в минуту падение давления достигает примерно 1,2 бар.
Для клапанов большего размера, таких как NG 30, падение давления остается меньшим при эквивалентном расходе из-за большего сечения потока. При расходе 400 литров в минуту картриджный клапан NG 30 M-SR показывает падение давления около 10 бар, что приемлемо в большинстве контуров с высоким расходом.
Эти кривые производительности предполагают использование гидравлического масла HLP 46 при температуре 40 градусов Цельсия. Изменения вязкости влияют на перепад давления: более густые жидкости создают более высокое сопротивление. Клапан выдерживает вязкости от 2,8 до 500 квадратных миллиметров в секунду, однако производительность за пределами типичного диапазона должна быть проверена для конкретных применений.
Характеристики обратного уплотнения практически идеальны. Когда давление действует против направления закрытия, тарелка садится прочно и предотвращает утечку. Благодаря своей герметичности картриджный клапан M-SR подходит для поддержания давления в цилиндрах или предотвращения обратного потока в контурах насосов.
Распространенные приложения и варианты использования
Картриджный клапан M-SR находит применение во многих отраслях, где требуется надежная работа обратного клапана. В автомобилестроении эти клапаны защищают испытательные стенды трансмиссии и цепи тормозной системы. В типичной установке может использоваться картриджный клапан NG 20 M-SR в контуре испытания трансмиссии с расходом 200 литров в минуту, где предотвращение обратного потока обеспечивает точные результаты испытаний и защищает дорогостоящее оборудование.
Упаковочное оборудование зависит от точного позиционирования цилиндра, а картриджный клапан M-SR предотвращает смещение груза, блокируя обратный поток, когда распределительный клапан центрируется. В этом приложении часто используются меньшие размеры, такие как NG 10 или NG 15, соответствующие требованиям к расходу в цилиндре.
Медицинское и фармацевтическое оборудование требует чистой эксплуатации без риска загрязнения. Конструкция герметичного картриджа клапана M-SR исключает внешние пути утечки, которые могут привести к попаданию загрязнений. Эти системы обычно работают при умеренном давлении, где номинальное давление 420 бар обеспечивает достаточный запас прочности.
В промышленных станках картриджный клапан M-SR используется в байпасных контурах насосов и в системах удержания нагрузки на цилиндрах. Компактная установка экономит место на панели и обеспечивает надежную работу в сложных производственных условиях. Строительное оборудование и системы управления шагом ветряных турбин также включают в себя эти клапаны из-за их надежной способности выдерживать высокое давление.
Универсальность картриджного клапана M-SR обусловлена его простотой эксплуатации и широким диапазоном размеров. Инженеры могут указать точное сочетание размера, давления срабатывания и материала уплотнения в соответствии со своими конкретными требованиями.
Рекомендации по техническому обслуживанию и срок службы
Одним из преимуществ картриджного клапана M-SR является его длительный срок службы при минимальном обслуживании. Bosch Rexroth оценивает среднее время до опасного отказа в 150 лет при нормальных условиях эксплуатации, что означает практически необслуживаемую работу для большинства установок.
Основное требование к обслуживанию заключается в поддержании надлежащей чистоты жидкости. Клапан требует фильтрации размером 20 микрометров или тоньше, чтобы предотвратить загрязнение частицами, которые могут повредить уплотнительные поверхности. Соблюдение уровня чистоты ISO 4406 от 18.00.15 гарантирует надежную работу и максимальный срок службы.
Резьбовая заглушка, закрывающая полость, считается изнашиваемым элементом, хотя замена требуется редко, если только клапан не снимается и не устанавливается повторно несколько раз. Сменные заглушки доступны отдельно с теми же номерами деталей, которые указаны для первоначальной установки.
При эксплуатации картриджного клапана M-SR в суровых условиях с высокими температурами, агрессивными жидкостями или сильными загрязнениями интервалы проверок следует сократить по сравнению со стандартными предположениями. Мониторинг внешних утечек вокруг резьбовой заглушки и периодическая проверка давления в системе помогают выявить потенциальные проблемы до того, как они начнут выходить из строя.
Герметичная конструкция картриджа защищает внутренние компоненты от воздействия окружающей среды, что способствует превосходному показателю надежности. В отличие от внешних обратных клапанов, которые могут подвергнуться коррозии или физическому повреждению, клапан M-SR защищен внутри блока коллектора.
Сравнение альтернатив и совместимых продуктов
Хотя патронный клапан Bosch Rexroth M-SR устанавливает стандарт эффективности обратных клапанов высокого давления, на рынке существует несколько альтернатив. Понимание различий помогает принимать решения о выборе поставщиков и решать вопросы совместимости.
Hydac предлагает серию картриджных обратных клапанов CSBN с аналогичным резьбовым креплением, но обычно рассчитанным на давление 350 бар вместо 420 бар. Эти клапаны стоят немного дешевле, обеспечивая при этом сопоставимые характеристики в приложениях, где не требуется полное номинальное давление. Компания Parker производит серию D1VW, которая включает в себя варианты электронного мониторинга для систем, которым требуется обратная связь о состоянии клапана.

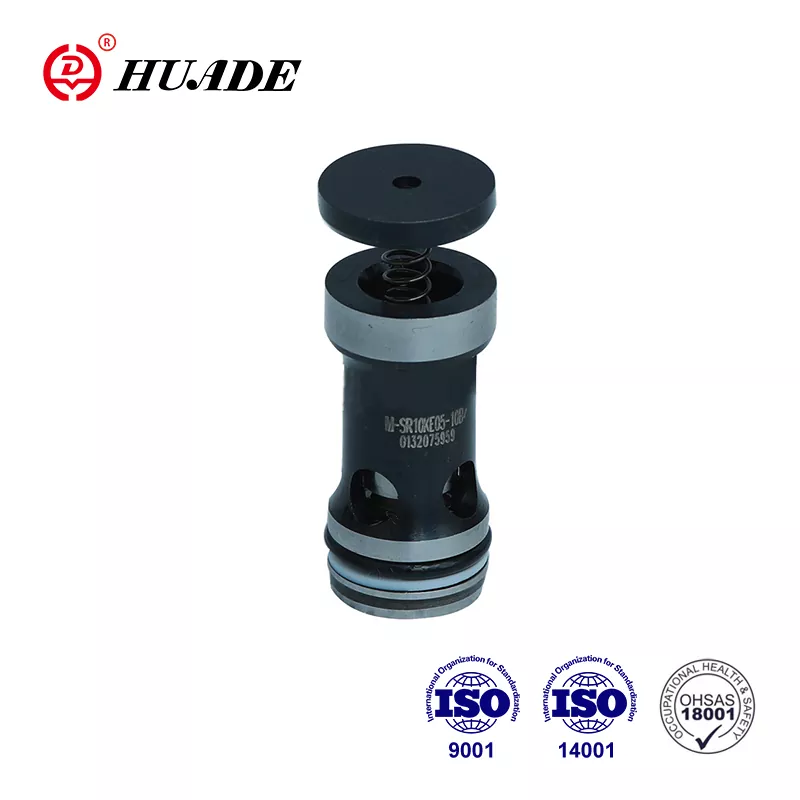

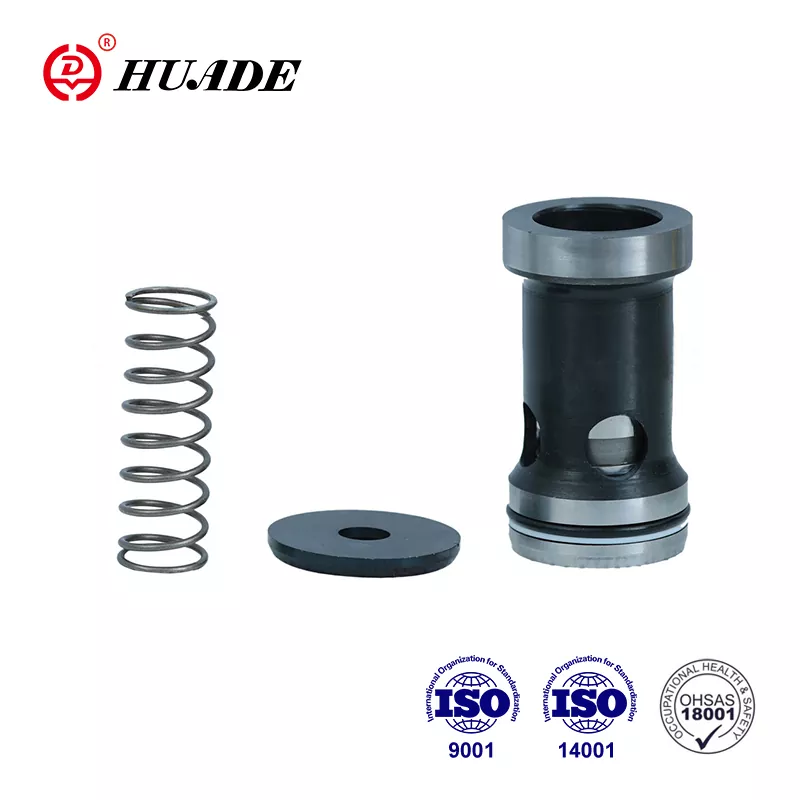

Несколько производителей в Китае производят картриджные клапаны, соответствующие спецификациям M-SR. Такие компании, как Huade и Hengli, производят клапаны, соответствующие размерным и эксплуатационным характеристикам, по более низким ценам. Эти альтернативы могут хорошо работать в некритических приложениях или там, где бюджетные ограничения значительны. Ключевым моментом является проверка того, что производитель обеспечивает надлежащий контроль качества и предоставляет сертификационную документацию ISO.
При выборе между оригинальным картриджным клапаном Bosch Rexroth M-SR и совместимыми альтернативами учитывайте критичность применения, требуемые уровни сертификации и доступность местной поддержки. Критические системы, которые не терпят сбоев, должны использовать оригинальное оборудование. Менее требовательные приложения могут использовать совместимые продукты для снижения затрат.
Где купить и информация о ценах
Картриджный клапан M-SR доступен по нескольким каналам в зависимости от вашего местоположения и требований к количеству. Bosch Rexroth имеет официальный интернет-магазин по адресу [store.boschrexroth.com](http://store.boschrexroth.com/), где стандартные конфигурации доставляются в течение одного-трех дней. Номера деталей имеют определенный формат, например R900350797 для углового клапана NG 30 KE с пружиной 0,5 бар.
Авторизованные дистрибьюторы, такие как BuyRexroth, предоставляют картриджный клапан M-SR с прозрачными ценами и возможностью доставки по всему миру. Эти дистрибьюторы обычно имеют в наличии стандартные размеры и могут заказать специальные конфигурации непосредственно с завода. Сроки изготовления стандартных деталей обычно короткие, тогда как изготовление по индивидуальному заказу может занять несколько недель.
Цена существенно варьируется в зависимости от размера и конфигурации клапана. Клапаны меньшего размера, такие как NG 6, обычно стоят от 50 до 80 долларов, а большие клапаны NG 30 могут достигать 200 долларов и более. Совместимые альтернативы от китайских производителей могут стоить на 20–40 процентов ниже, хотя минимальный объем заказа может быть выше, чем желательно для небольших проектов.
Для специализированных применений, требующих уплотнений из FKM или нестандартного давления срабатывания, запрос предложения непосредственно у дистрибьюторов или производителя часто дает наилучшие результаты. Перед покупкой техническая поддержка может помочь подтвердить, что выбранная конфигурация картриджного клапана M-SR соответствует требованиям применения.
Рекомендации по проектированию системной интеграции
Интеграция картриджного клапана M-SR в гидравлическую систему требует пристального внимания к конструкции коллектора и схеме схемы. Клапан устанавливается в стандартную полость, которая должна быть обработана по точным размерам. Сотрудничество с поставщиками коллекторов, которые следуют стандарту ZN 10001, гарантирует правильную посадку и производительность.
Направление потока через картриджный клапан M-SR должно соответствовать конструкции схемы. Стрелка на корпусе клапана или символ в каталоге указывает направление свободного потока. Установка клапана назад заблокирует весь поток, поэтому проверка во время сборки важна. Некоторые инженеры маркируют блок коллектора стрелками направления потока, чтобы предотвратить ошибки при установке.
В расчетах падения давления следует учитывать характеристики клапана при ожидаемых скоростях потока. Хотя падение давления на картриджном клапане M-SR обычно невелико по сравнению с другими ограничениями контура, в приложениях с высоким расходом можно выбрать следующий больший размер, чтобы минимизировать потери энергии и выделение тепла.
Выбор давления открытия влияет как на сопротивление прямому потоку, так и на силу обратного уплотнения. В приложениях, где требуется минимальное сопротивление вперед, следует использовать более низкое давление срабатывания, например 0,2 бар, или даже беспружинную версию. Системы, которые должны выдерживать давление при различных нагрузках, выигрывают от более высокого давления срабатывания, которое обеспечивает более прочное уплотнение.
Циклическое изменение температуры и совместимость жидкостей должны быть проверены на этапе проектирования. Если в системе наблюдаются экстремальные температуры или используются специальные жидкости, проверка совместимости материалов уплотнений предотвращает преждевременный выход из строя. Опция уплотнения FKM повышает химическую стойкость при использовании агрессивных добавок или повышенных температур.
Заключение
Картриджный клапан Bosch Rexroth M-SR обеспечивает надежную работу обратного клапана в компактном корпусе, подходящем для гидравлических систем высокого давления. Конструкция ввинчивающегося картриджа упрощает установку, исключая при этом внешние пути утечки. Диапазон размеров от NG 6 до NG 30 охватывает требования к потоку от небольших баллонов до крупных промышленных контуров.
Выбор правильной конфигурации картриджного клапана M-SR включает в себя соответствие размера клапана требованиям к расходу, выбор соответствующего давления открытия для конкретного применения и проверку совместимости уплотнения с условиями эксплуатации. Превосходный срок службы и минимальные требования к техническому обслуживанию делают этот клапан экономически эффективным выбором на протяжении всего срока службы системы.
Независимо от того, проектируете ли вы новый гидравлический контур или заменяете существующие компоненты, понимание возможностей и требований к установке картриджного клапана M-SR помогает обеспечить успешное внедрение. Широкая доступность и обширная история применения дают уверенность в выборе этого проверенного гидравлического компонента.
