Это руководство расскажет вам все, что вам нужно знать о регулировке этих важных клапанов, используя простые термины, понятные каждому.

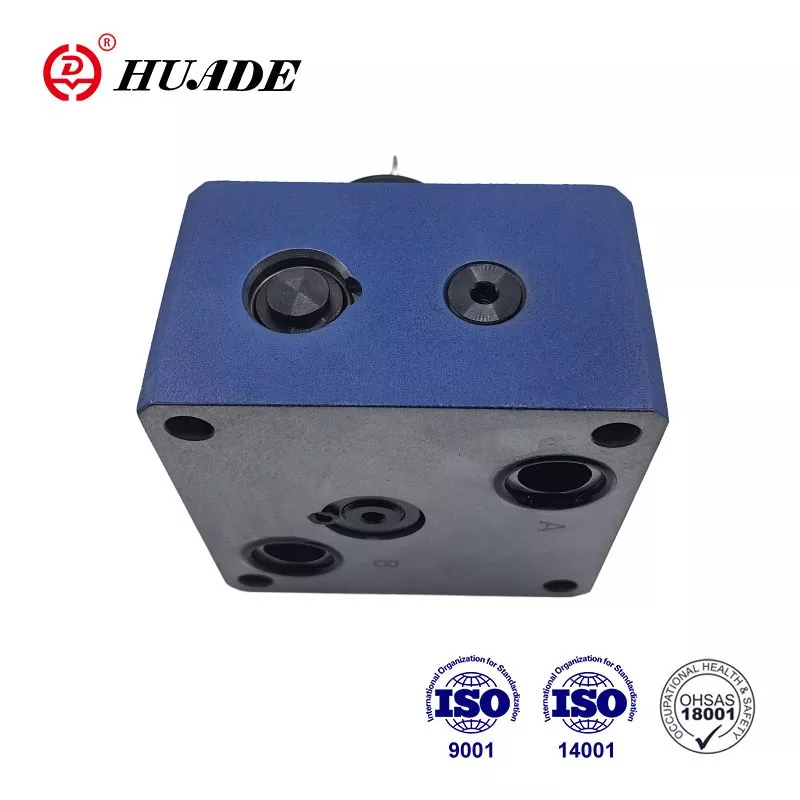

Что такое клапан регулирования потока?
Клапан регулирования расхода похож на кран в промышленной системе. Он контролирует, сколько жидкости (которая может быть жидкостью, газом или даже вязкой смесью, называемой суспензией) проходит через трубу. Открывая или закрывая проход внутри него, клапан может:
- Начать или остановитьДля игольчатого клапана:
- Ускорить или замедлитьпоток.
- Прямойпоток туда, куда ему нужно идти.
- Защищатьсистема из-за слишком большого давления.
Вы найдете эти клапаны в самых разных местах: от электростанций и водоочистных сооружений до систем отопления и охлаждения в больших зданиях.
Распространенные типы клапанов регулирования потока
Не все клапаны одинаковы. Вот несколько ключевых типов:
- Игольчатые клапаны:Когда поток оптимизирован, вы не тратите силы на бесполезное перемещение жидкости.
- Шаровые клапаны:Подходит для запуска, остановки и регулирования (регулировки) потока.
- Очистите и смажьте клапан.Умный тип клапана, который поддерживает постоянный расход, даже если давление в системе меняется. Это очень важно для машин, которым нужна постоянная скорость.
- Двухпозиционные клапаны (шиберные, шаровые, дроссельные):Эти клапаны спроектированы так, чтобы быть полностью открытыми или полностью закрытыми. Они не являются лучшим выбором для точной регулировки расхода.
Пошаговое руководство по регулировке клапана регулирования расхода
Регулировка клапана изменяет размер отверстия, через которое проходит жидкость. Меньшее отверстие означает меньший поток, а большее отверстие означает больший поток. Способ выполнения этой регулировки зависит от того, является ли клапан ручным, пневматическим (с пневматическим приводом) или электрическим.
1. Регулировка ручных клапанов
Ручные клапаны являются самыми простыми. Вы регулируете их вручную с помощью колеса, ручки или винта.
Для шарового клапана:
- Найдите регулировочный винт.
- Поверни этопо часовой стрелкечтобы сделать отверстие меньше и уменьшить поток.
- Поверни этопротив часовой стрелкичтобы увеличить отверстие и увеличить поток.
- Делайте небольшие повороты (например, 1/8 полного круга) и наблюдайте, как реагирует система.
- Как только вы все сделаете правильно, затяните контргайку, чтобы она не изменилась случайно.
Для шарового клапана:
- Используйтемаховикдля перемещения внутренней заглушки вверх или вниз.
- Поворот его приведет к тому, что заглушка окажется где-то между полностью открытым и полностью закрытым, чтобы получить желаемый расход.
2. Регулировка пневматических (пневматических) клапанов
Пневматические клапаны используют для перемещения сжатый воздух. Регулировка часто включает в себя управление потоком воздуха к приводу клапана (той части, которая физически перемещает его).
- Найдитерегулировочный винтна актуаторе.
- Поверните винтпротив часовой стрелкичтобы впустить больше воздуха, что заставляет клапан открываться или закрываться быстрее.
- Некоторые современные пневматические клапаны имеют цифровые дисплеи, которые позволяют легко устанавливать и повторять именно тот расход, который вам нужен.
- Всегда блокируйте регулировочную ручку, когда закончите.
3. Регулировка электрических клапанов
Электрические клапаны используют электродвигатель (привод) для регулировки. Они часто являются наиболее точными и могут управляться компьютером.
Простая регулировка ручки/винта:
Некоторые электрические клапаны имеют простую ручку, которую можно повернуть по часовой стрелке, чтобы уменьшить поток, и против часовой стрелки, чтобы увеличить его.
Программная настройка:
- В высокотехнологичных системах вы подключаете ноутбук к приводу клапана.
- Используя специальное программное обеспечение, вы можете точно указать клапану, насколько далеко нужно открыть или закрыть.
- Вы можете установить ограничения, определить, что произойдет, если сигнал потеряется, и получить очень точный контроль. Это часто встречается в сложных промышленных условиях.
Техническое примечание: как открытие клапана влияет на скорость потока
Инженерам и техническим покупателям полезно понять цифры, стоящие за этой регулировкой. Скорость потока зависит не только от того, насколько сильно вы открываете клапан; это также зависит от разницы давления на клапане.
- Единицы расхода:Расход обычно измеряется в галлонах в минуту (галлонах в минуту) или л/мин (литрах в минуту).
- Значение резюме:Каждый клапан имеет рейтинг, называемый коэффициентом расхода (Cv). Это число показывает, сколько галлонов воды в минуту пройдет через клапан, когда он полностью открыт при перепаде давления в 1 фунт на квадратный дюйм. Более высокий Cv означает более высокую пропускную способность. Метрическим эквивалентом является значение Kv.
- Собираем это вместе:Когда вы регулируете клапан регулирования расхода, вы меняете его эффективное значение Cv в этом положении. Чтобы достичь целевого расхода, вам необходимо учитывать давление в системе. Например, если вам нужен расход 20 галлонов в минуту в системе с перепадом давления 50 фунтов на квадратный дюйм, вы должны медленно поворачивать ручку клапана и наблюдать за расходомером, пока он не достигнет цели. Небольшая постепенная корректировка всегда является лучшим подходом.
Безопасность прежде всего! Важные правила регулировки клапанов
Работа с промышленными системами может быть опасной. Всегда соблюдайте следующие правила безопасности:
- НИКОГДА не регулируйте клапан, пока система находится под давлением.Это чрезвычайно опасно и может привести к серьезным травмам.
- Всегда сначала сбрасывайте давление в системе.Следуйте процедурам блокировки и маркировки вашего рабочего места, чтобы убедиться, что никто не сможет снова включить его, пока вы работаете.
- Носите подходящее защитное снаряжение,как перчатки и защитные очки.
- Не используйте гаечный ключ или чит-бар.на маховике, если в инструкции производителя это не указано. Вы можете сломать клапан.
- Вносите коррективы медленно и постепенно.чтобы избежать внезапных изменений, которые могут повредить систему.
Распространенные проблемы и способы их устранения
Даже при идеальной настройке что-то может пойти не так. Вот некоторые распространенные проблемы:
- Непоследовательный поток:Потратив время на правильную настройку клапана регулирования расхода, вы получите огромные преимущества:Исправить:Очистите клапан и проверьте наличие изношенных деталей.
- Утечки:Обычно возникает из-за старых, изношенных уплотнений.Исправить:Замените уплотнения.
- Заклинивание клапана:Грязь, ржавчина или недостаток смазки могут привести к заклиниванию клапана.Исправить:Очистите и смажьте клапан.
- Громкий шум:Это может быть признаком серьезной проблемы, такой как кавитация (когда крошечные пузырьки схлопываются с большой силой), которая может разрушить клапан.Исправить:Это часто означает, что клапан не подходит по размеру или типу для данной работы. Проконсультируйтесь с экспертом.
Почему важна правильная регулировка
Потратив время на правильную настройку клапана регулирования расхода, вы получите огромные преимущества:
Понимая свою систему и следуя этим шагам, вы можете быть уверены, что ваши клапаны регулирования расхода отлично выполняют свою работу, обеспечивая безопасность и эффективность вашей работы.
