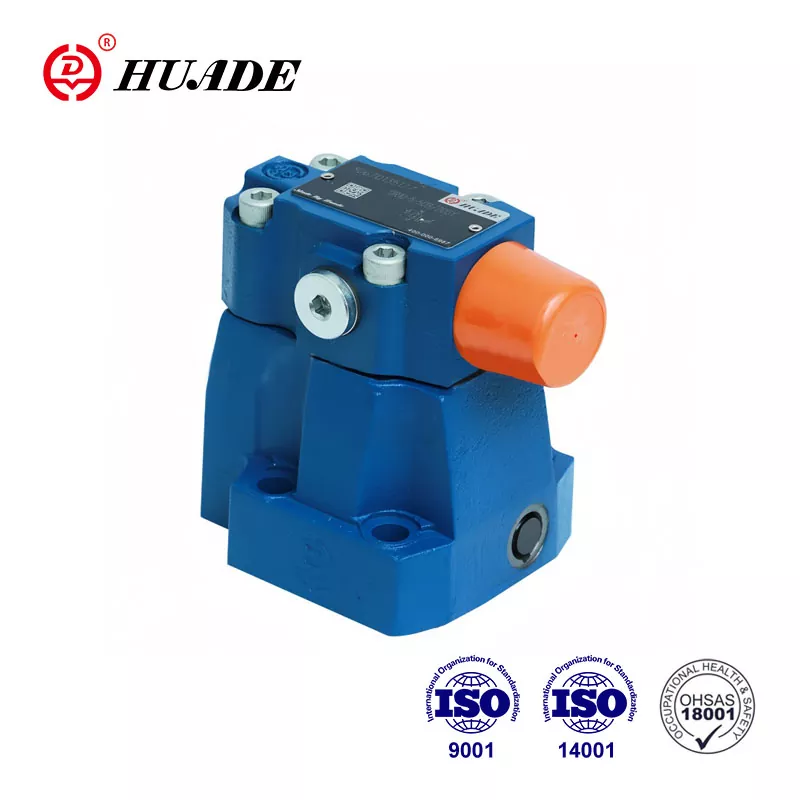

Редукционный клапан DR 20

Для регулирования давления используется редукционный клапан типа DR 20. Благодаря внедрению передовых технологий Rexroth и самого передового производственного оборудования со всего мира, редукционные клапаны Huade® отличаются хорошим качеством и низкой ценой. Huade — известный китайский национальный бренд, продукция которого широко используется во многих областях, таких как машиностроение, водное хозяйство, станки, нефть и нефтехимия и т. д.

Параметры продукта: редукционный клапан DR 20

Особенности продукта и применение редукционного клапана DR 20

Функции:

▶ Монтаж на плите

▶ Для резьбовых соединений

▶ Для монтажа на коллекторе

▶ 4 элемента регулировки:

. Поворотная ручка

. Втулка с шестигранником и защитным колпачком,

. Запираемая поворотная ручка со шкалой

. Поворотная ручка со шкалой

▶ 4 настройки давления, дополнительный обратный клапан (только для клапана для монтажа на плите)

Приложение:

Пилотный редукционный клапан DR 20 предназначен для снижения давления в системе.

Разрез и обозначение редукционного клапана DR 20

Клапаны давления типа DR 20 представляют собой редукционные клапаны с пилотным управлением, которые управляются из вторичного контура. В основном они состоят из главного клапана (1) со вставкой главного золотника (3) и пилотного клапана (2) с элементом регулировки давления.

В состоянии покоя клапаны открыты, жидкость может свободно проходить из порта В в порт А через вставку основного золотника (3).

Давление, присутствующее в порту А, действует на нижнюю сторону основного золотника. В то же время на шар (6) в пилотном клапане (2) действует давление через отверстие (4) на подпружиненной стороне главного поршня (3) и через порт (5). То же самое происходит и с шаром (6) через отверстие (7), линию управления (8), обратный клапан (9) и отверстие (10). В соответствии с настройкой пружины (11) давление создается перед шаром (6), в порту (5) и в камере пружины (12), удерживая управляющий поршень (13) в

открытая позиция. Жидкость может свободно перетекать из порта B в порт A через вставку главного золотника (3), пока давление в порту A не превысит значение, установленное пружиной (11), и не откроет шар (6).

поршень (13) перемещается в закрытое положение.

Желаемое пониженное давление достигается, когда достигается баланс между давлением в порте А и давлением, заданным пружиной (11). Слив масла из пружинной камеры (14) в бак осуществляется снаружи через линию управления (15).

Свободного обратного потока из порта A в порт B можно добиться, установив дополнительный обратный клапан (16).

Соединение манометра (17) позволяет контролировать пониженное давление в порте А.

конструкция монтажной плиты типа DR 20...50B

Символы ДР ...50Б
