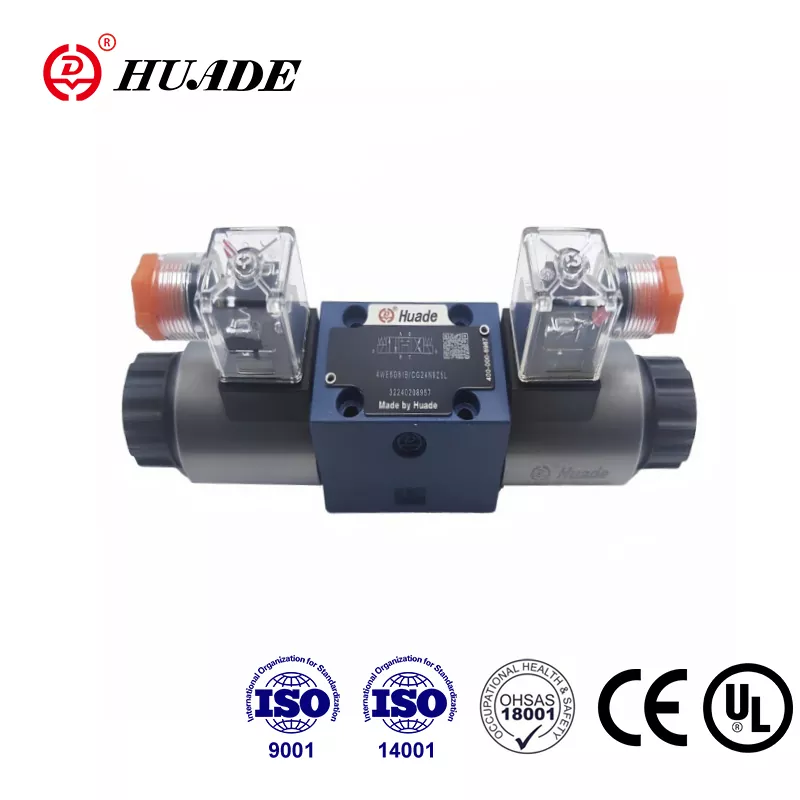

При работе с гидравлическими системами выбор правильного гидрораспределителя может существенно повлиять на производительность и надежность вашего оборудования. Гидрораспределитель Rexroth 4WE 6 Y заслужил репутацию надежного компонента промышленной гидравлики, и понимание того, что делает его особенным, поможет вам решить, подходит ли он для вашего применения.
Что такое распределительный клапан?
Прежде чем углубляться в особенности модели 4WE 6 Y, полезно понять, что делают гидрораспределители. Эти клапаны являются основными компонентами гидравлических систем, которые контролируют поток гидравлической жидкости. Изменяя путь жидкости, они определяют, в каком направлении движется цилиндр или вращается ли двигатель в ту или иную сторону. Думайте о них как о диспетчерах гидравлической жидкости, направляющих ее туда, куда ей нужно.
Распределитель Rexroth 4WE 6 Y относится к категории клапанов с электромагнитным управлением, что означает, что он использует электрические сигналы для переключения положения клапана. Это электрическое управление позволяет легко интегрировать его в автоматизированные системы, где важно точное время.

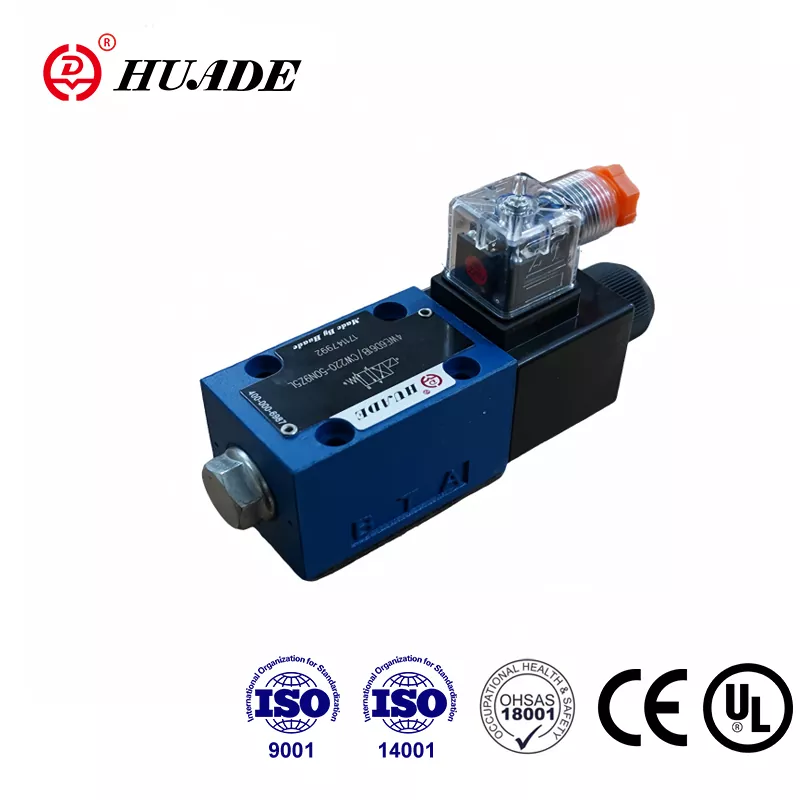

Основы конструкции 4WE 6 Y
Модель 4WE 6 Y изготовлена в соответствии со стандартом размера NG 6, который является одним из наиболее распространенных размеров в промышленной гидравлике. Этот размер также известен как CETOP 3 или ISO 4401-03 в разных частях мира. Для вас это означает, что клапан будет соответствовать стандартным схемам монтажа, что упрощает установку и замену, если это необходимо в будущем.
Клапан работает как 4-ходовой 2-позиционный клапан. Проще говоря, он имеет четыре порта для подключения гидравлических линий и может переключаться между двумя различными конфигурациями потока. Буква «Y» в названии относится к особой конструкции золотника внутри клапана, которая точно определяет, как жидкость течет в каждом положении.
Одной из примечательных особенностей гидрораспределителя 4WE 6 Y является его конструкция прямого действия. В отличие от клапанов с пилотным управлением, которым для перемещения главного клапана большего размера требуется небольшой управляющий сигнал, соленоид этого клапана непосредственно перемещает золотник, контролирующий поток жидкости. Такая конструкция обычно обеспечивает более быстрое время отклика, хотя это означает, что клапан лучше всего работает при умеренных скоростях потока, а не при чрезвычайно высоких.
Как работает конфигурация Y-образной катушки
Y-образная конфигурация золотника гидрораспределителя Rexroth 4WE 6 Y создает специфическую схему потока. Когда на соленоид не подается питание, клапан находится в исходном положении. В этом состоянии давление насоса подается к одному рабочему порту, а из другого рабочего порта стекает в резервуар. Когда вы подаете питание на соленоид, золотник смещается, меняя местами эти соединения.
Такое поведение переключения делает 4WE 6 Y особенно полезным в качестве пилотного клапана. Во многих гидравлических системах, особенно с большими главными клапанами, 4WE 6 Y служит управляющим мозгом, который сообщает большему клапану, что делать. Он направляет управляющее давление на одну или другую сторону главного клапана, заставляя этот больший клапан смещаться и справляться с требованиями к большому расходу.
Во многих конфигурациях клапан использует так называемый стопорный механизм. Это означает, что как только вы подаете питание на соленоид и клапан переключает положение, он остается в этом положении даже после отключения питания. Он не переключится обратно, пока вы снова не подадите на него питание. Эта функция экономит энергию, поскольку вам не нужно постоянно поддерживать питание соленоида.
Давление и пропускная способность
Гидрораспределитель Rexroth 4WE 6 Y может выдерживать рабочее давление до 350 бар в основных портах, что соответствует примерно 5000 фунтов на квадратный дюйм. Это значительно выше, чем у многих экономичных клапанов, представленных на рынке. Отверстие для резервуара в стандартных версиях выдерживает давление до 160 бар, а некоторые модели рассчитаны на давление 210 бар.
Что касается пропускной способности, клапан может обеспечивать пропускную способность до 80 литров в минуту или примерно 21 галлон в минуту. Это делает его подходящим для гидравлических систем среднего класса. Если вашей системе необходимо обрабатывать большие потоки, вы обычно будете использовать этот клапан в качестве пилотного управления для большего основного клапана, а не напрямую управлять всем потоком.
Стоит отметить, что эти рейтинги отражают максимальные возможности в конкретных условиях. В реальных условиях фактическое падение давления и пропускная способность зависят от таких факторов, как вязкость вашей гидравлической жидкости и конкретные пути потока через клапан в каждом положении.
Технология соленоида с мокрым штифтом
Одной из ключевых особенностей, отличающих гидрораспределитель Rexroth 4WE 6 Y, является конструкция соленоида с мокрым штифтом. В этой конфигурации плунжер соленоида находится непосредственно в гидравлической жидкости, а не изолирован от нее. Хотя это может показаться необычным, на самом деле это дает несколько преимуществ.
Гидравлическая жидкость действует как охлаждающая и смазочная жидкость для соленоида. Это помогает соленоиду прослужить дольше и работать более надежно в течение миллионов циклов. Жидкость поглощает тепло, выделяемое электромагнитной катушкой, и уносит его, предотвращая перегрев, который может повредить катушку или уменьшить ее магнитную силу.
Конструкция с мокрым штифтом также означает, что соленоид можно снять и заменить без слива жидкости из гидравлической системы или разрушения компонентов, находящихся под давлением. Вы даже можете повернуть катушку на 90 градусов или полностью вокруг нее в некоторых моделях, чтобы сделать электрическое соединение более доступным для вашей конкретной установки.
Однако эта конструкция предъявляет определенные требования к вашей гидравлической жидкости. Масло должно быть совместимо с внутренними компонентами соленоида. Компания Rexroth особо предостерегает от использования гидравлических масел с некоторыми присадками на основе цинка, поскольку они могут образовывать отложения, которые со временем засоряют небольшие внутренние каналы клапана.
Совместимость жидкостей и чистота
Гидрораспределитель 4WE 6 Y работает со стандартными минеральными гидравлическими маслами, а также с несколькими типами огнестойких жидкостей. Стандартные уплотнения изготовлены из NBR (нитрилового каучука), который работает с большинством минеральных масел и работает в диапазоне температур от -30°C до +80°C. Если вам нужна совместимость с различными жидкостями или более высокими температурами, в качестве опции доступны уплотнения из FKM (фторуглерода).
Поддержание чистоты гидравлической жидкости имеет решающее значение для долгосрочной надежности гидрораспределителя Rexroth 4WE 6 Y. Для клапана требуется чистота жидкости класса 20/18/15 по ISO 4406 или выше. На практике это означает, что вам нужна эффективная фильтрация, обычно с фильтрами толщиной 10 микрон или меньше.
Загрязненная жидкость является одной из наиболее частых причин проблем с гидрораспределителями. Частицы в жидкости могут поцарапать прецизионные поверхности золотника и отверстия, что со временем приведет к увеличению внутренней утечки. Они также могут привести к застреванию золотника, что приведет к медленному или неполному переключению. Правильно обслуживаемая система фильтрации предотвращает эти проблемы и значительно продлевает срок службы клапана.
Электрические параметры и соединения
Распределитель 4WE 6 Y поставляется с различными вариантами напряжения для соответствия различным энергосистемам. Обычно выбирают напряжение 24 В постоянного тока, которое является стандартным для многих промышленных систем управления, а также напряжение переменного тока, например 110 В или 230 В. Потребляемая мощность клапана обычно составляет около 30 Вт.
Когда вы заказываете клапан, номер модели точно указывает, какое напряжение ему необходимо. Например, «G24» в обозначении модели означает 24 В постоянного тока, а «W230» — 230 В переменного тока. Электрическое соединение обычно осуществляется через стандартный 3-контактный разъем, соответствующий спецификациям DIN EN 175301-803, хотя доступны и другие типы разъемов.
Некоторые версии клапана включают функцию ручного управления, обычно обозначаемую как «N9» в коде модели. Это позволяет вручную нажимать на золотник для переключения клапана при отсутствии электропитания, что может быть полезно во время настройки или устранения неполадок. Однако это ручное управление имеет ограничения, и его следует использовать только в том случае, если давление в резервуаре ниже 50 бар.
Требования к установке
Правильная установка гидрораспределителя Rexroth 4WE 6 Y проста, но требует внимания к деталям. Клапан крепится к стандартному коллектору NG 6 или монтажной плите с помощью четырех крепежных болтов. Для обеспечения надлежащего уплотнения монтажная поверхность должна соответствовать определенным требованиям к плоскостности и гладкости, обычно не более шероховатой, чем Rz 4.
Характеристики крутящего момента имеют большее значение, чем вы думаете. Компания Rexroth рекомендует затягивать монтажные болты стандартными метрическими болтами моментом 9 Нм. Если вы используете определенные болты дюймового размера, спецификация немного меняется с учетом различных характеристик резьбы. Недостаточная затяжка болтов может привести к внешним утечкам, а чрезмерная затяжка может привести к деформации корпуса клапана и заклиниванию золотника.
При установке клапана убедитесь, что все соединения портов чистые и не содержат мусора. Даже мелкие частицы, попавшие во время установки, могут впоследствии вызвать проблемы. Также рекомендуется проверить электрические соединения перед подачей гидравлического давления, чтобы убедиться, что клапан переключается правильно и нет проблем с проводкой.
Характеристики производительности
Распределитель Rexroth 4WE 6 Y обеспечивает время срабатывания в диапазоне от 20 до 70 миллисекунд при подаче питания и от 10 до 60 миллисекунд при отключении питания. Это время может варьироваться в зависимости от таких факторов, как вязкость жидкости, рабочее давление и условия потока.
Как и все золотниковые клапаны, 4WE 6 Y конструктивно имеет некоторую внутреннюю утечку. Небольшое количество жидкости проскальзывает мимо золотника, даже если оно должно блокировать поток. Эта утечка является нормальной и необходимой для правильной смазки, но это означает, что клапан не подходит для применений, где вам необходимо удерживать груз в заданном положении в течение длительного времени без какого-либо движения.
Внутренняя утечка постепенно увеличивается в течение срока службы клапана, поскольку между золотником и отверстием происходит нормальный износ. Это не обязательно означает, что клапан требует немедленной замены, но за ним нужно следить. Чрезмерная утечка может снизить эффективность системы и в конечном итоге может потребовать замены клапана для поддержания оптимальной производительности.
Общие приложения
Гидрораспределитель 4WE 6 Y находит применение в широком спектре промышленных применений. Станки часто используют эти клапаны для управления вспомогательными функциями, такими как зажимные устройства или устройства смены инструмента. Машины для литья пластмасс под давлением используют их для различных функций управления. Испытательные стенды и мобильное оборудование также обычно включают в себя эти клапаны.
Одним из наиболее распространенных применений является использование 4WE 6 Y в качестве пилотного клапана для распределителей большего размера. В этой роли он управляет управляющим давлением, которое перемещает больший клапан, обеспечивая электронное управление гидравлическими системами с высоким расходом. Эта пилотная конфигурация использует преимущества надежности клапана и относительно низкой стоимости, при этом клапаны большего размера используются только там, где действительно необходима высокая пропускная способность.
Способность клапана надежно работать при давлении до 350 бар делает его пригодным для требовательных применений, где клапаны более низкого давления не могут обеспечить достаточный запас безопасности. Такая возможность давления также означает, что клапан может эффективно работать в системах с скачками давления или где не всегда поддерживается точный контроль давления.
Рекомендации по техническому обслуживанию
Распределитель Rexroth 4WE 6 Y требует относительно небольшого обслуживания при эксплуатации в соответствии со своими техническими характеристиками. Наиболее важной задачей технического обслуживания является поддержание надлежащего состояния гидравлической жидкости. Это означает регулярную замену масла в соответствии с рекомендациями производителя жидкости и постоянный контроль за состоянием фильтров.
Если вы заметили, что клапан реагирует медленнее, чем обычно, или не переключается полностью, часто причиной этому является загрязнение. Проверка и замена фильтров по мере необходимости обычно решают эти проблемы. Если проблемы не исчезнут после обеспечения чистоты жидкости, возможно, потребуется проверка или замена самого клапана.
Электромагнитную катушку можно заменить, не снимая клапан с системы, что сводит к минимуму время простоя. Если катушка выходит из строя, вы можете установить замену за считанные минуты, а не часы. Эта модульная конструкция является одним из практических преимуществ конфигурации соленоида с мокрым штифтом.
Стоимость и доступность
Оригинальные гидрораспределители Rexroth 4WE 6 Y обычно стоят несколько сотен долларов, при этом точные цены варьируются в зависимости от конкретных опций и требований к напряжению. Эта цена отражает качество конструкции и эксплуатационные возможности клапана. Несмотря на то, что существуют менее дорогие альтернативы, особенно от азиатских производителей, имя Rexroth имеет репутацию надежного продукта, который многие инженеры ценят в критически важных приложениях.
Клапан широко доступен через дистрибьюторов Rexroth и во многих промышленных фирмах-поставщиках. Поскольку он соответствует стандартным размерам NG 6, при необходимости вы также можете найти функционально аналогичные клапаны других производителей, хотя точные рабочие характеристики могут отличаться.
Для крупносерийных применений обсуждение вариантов напрямую с дистрибьюторами или представителями Rexroth иногда может привести к более выгодным ценам или срокам поставки. Они также могут помочь убедиться, что вы выбираете именно ту конфигурацию, которая соответствует вашим конкретным потребностям.
Когда рассматривать альтернативы
Хотя гидрораспределитель Rexroth 4WE 6 Y превосходно справляется со многими задачами, он не всегда является лучшим выбором. Если для вашего применения не требуется абсолютно никаких внутренних утечек для удержания нагрузки, лучше подойдет тарельчатый клапан или уравновешивающий клапан. Присущая золотниковым клапанам утечка делает их непригодными для таких применений с нулевой утечкой.
Для применений, требующих пропорционального управления, а не простого включения-выключения, Rexroth предлагает пропорциональные распределители, такие как серия 4WRPEH. Эти клапаны обеспечивают переменное регулирование расхода и могут поддерживать промежуточные положения, предлагая гораздо более сложные возможности управления.
Если ваши требования к расходу превышают 80 литров в минуту, вам понадобится клапан большего размера или конфигурация, в которой 4WE 6 Y будет служить пилотом для главного клапана большего размера. Использование клапана за пределами его номинальной пропускной способности может привести к чрезмерному падению давления, выделению тепла и ускоренному износу.
Заключительные мысли
Гидрораспределитель Rexroth 4WE 6 Y представляет собой надежный выбор для промышленных гидравлических систем, которым требуется надежное управление переключением в пределах возможностей клапана по давлению и расходу. Его конструкция соленоида с мокрым штифтом обеспечивает превосходную долговечность, а стандартный размер NG 6 обеспечивает легкую интеграцию в большинство гидравлических систем.
Успех этого клапана зависит от правильного применения и установки. Если вы убедитесь, что ваша гидравлическая жидкость чистая и совместимая, соблюдаете требования к моменту затяжки и не выходите за пределы номинальных рабочих параметров клапана, это обеспечит вам долгие годы надежной службы. Способность клапана функционировать как элемент прямого управления или как пилотный клапан обеспечивает гибкость при проектировании системы.
Понимание того, в чем хорош гидрораспределитель 4WE 6 Y и в чем заключаются его ограничения, поможет вам принять обоснованное решение о том, подходит ли этот гидрораспределитель для вашей гидравлической системы. При правильном применении это надежная рабочая лошадка, которая изо дня в день справляется со сложной задачей управления направлением жидкости.
