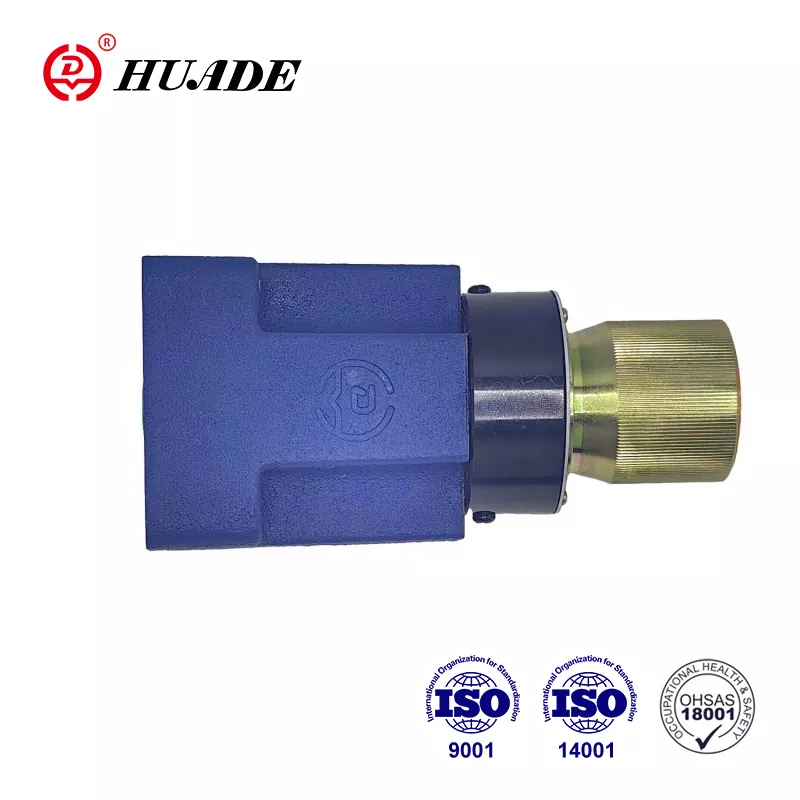

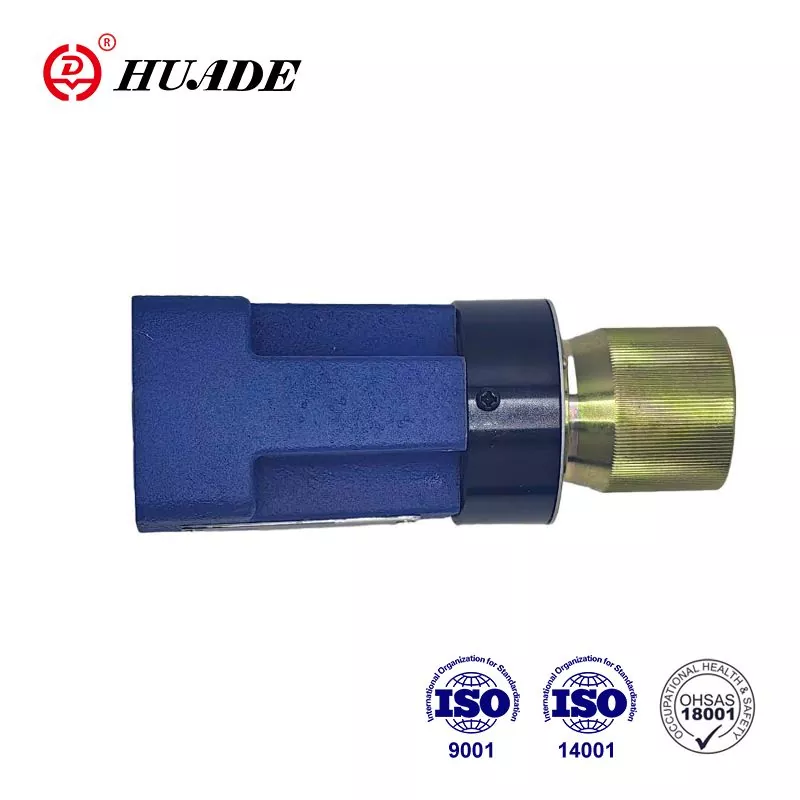

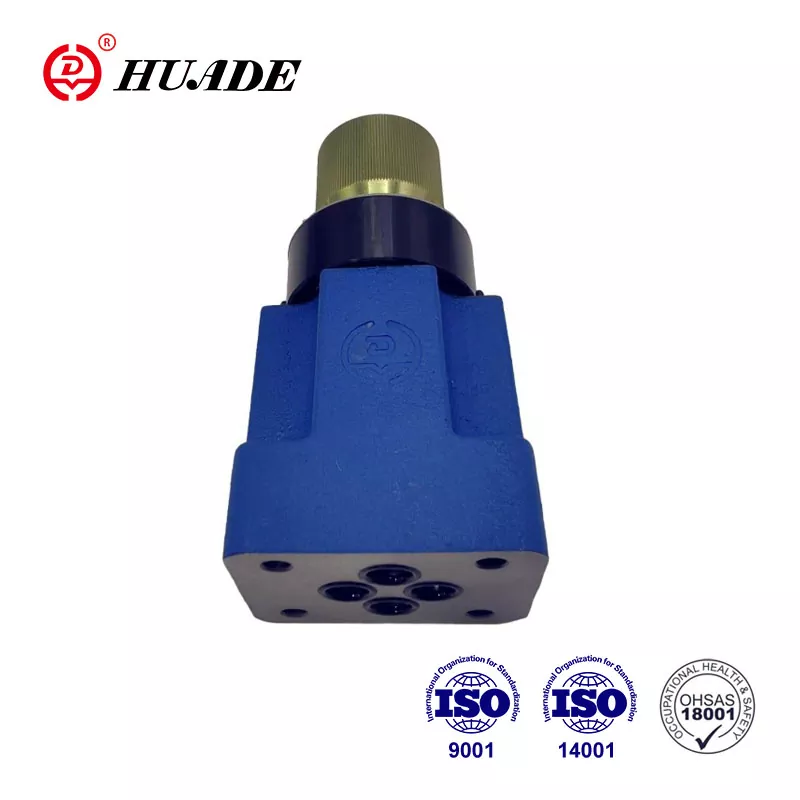

Клапан регулирования расхода типа 2 FRM представляет собой двухходовой регулирующий клапан. Фабрика делает упор на практичность продукции, при этом строго контролируя качество продукции. Целью компании является поставка высококачественных гидравлических клапанов, которые клиенты могут себе позволить. Клапаны потока Huade® 2FRM 6 являются более продвинутыми в технологии благодаря внедрению передовых технологий. Упаковка продукта может быть изготовлена по индивидуальному заказу, например, в деревянной коробке, пластиковой упаковке и стандартной картонной упаковке.
|
Жидкость под давлением |
Минеральное масло (для уплотнения NBR) или эфир фосфорной кислоты (для уплотнения FPM) |
|||||
|
Диапазон температур жидкости под давлением (℃) |
от -30 до +80 |
|||||
|
Диапазон вязкости (мм²/с) |
от 10 до 800 |
|||||
|
Расход qv макс. (л/мин) |
1.5 |
3.0 |
6.0 |
10.0 |
16.0 |
25.0 |
|
Расход qv мин до 10 МПа (л/мин) |
0.015 |
0.015 |
0.025 |
0.05 |
0.07 |
0.1 |
|
Расход qv мин до 31,5 МПа (л/мин) |
0.025 |
0.025 |
0.025 |
0.05 |
0.07 |
0.1 |
|
Перепад давления ∆p для свободного обратного потока B → A (МПа) |
0.1 |
0.12 |
0.17 |
0.25 |
0.38 |
0.66 |
|
Минимальный перепад давления (МПа) |
от 0,6 до 1,2 |
|||||
|
Стабильность давления до ∆p = 31,5 МПа (%) |
Мастер 2 (Qмакс) |
|||||
|
Максимальное рабочее давление в порту А (МПа) |
до 31,5 |
|||||
|
Загрязнение (мкм) |
25 (Q<5 л/мин) 10 (Q<0,5 л/мин) |
|||||
|
Вес (кг) |
примерно 1,3 |
|||||
Функции:
▶ Внешнее закрытие компенсатора давления, опция
▶ Обратный клапан, опция
▶ Поворотная ручка со шкалой
▶ Запираемый.опционально.
1) При использовании совместно с пластиной выпрямителя до 21 МПа.
Приложение:
Клапан регулирования расхода 2FRM 6 используется для поддержания постоянного расхода, независимого от давления и температуры.
Общий:
Двухходовой клапан регулирования расхода 2FRM 6 в основном состоит из корпуса (1), поворотной ручки (2), дросселя (3), компенсатора давления (4) и дополнительного обратного клапана.
Клапан регулирования расхода тип 2FRM 6 B.._20B/M
(без внешнего закрытия, без обратного клапана)
Поток из порта A в B дросселируется в положении дросселя (5). Сечение дроссельной заслонки изменяется поворотом поворотной ручки (2). Чтобы поддерживать постоянный расход независимо от давления,
компенсатор давления (4) установлен в порте B после положения дроссельной заслонки (5). Пружина сжатия (6) отжимает отверстие (3) и компенсатор давления (4) наружу до упора и, таким образом, удерживает компенсатор давления (4) в открытом положении, когда поток через клапан отсутствует. Когда жидкость протекает через клапан, давление, действующее в порте А, воздействует на компенсатор давления (4) через отверстие (7). Компенсатор давления (4) перемещается в компенсирующее положение до тех пор, пока силы не уравновесятся. Если давление в канале A повышается, компенсатор давления (4) перемещается в направлении закрытия до тех пор, пока баланс сил снова не будет достигнут. Благодаря этому непрерывному компенсирующему действию компенсатора давления достигается постоянный расход. Чтобы контролировать поток через клапан в обоих направлениях, под этим клапаном управления потоком можно установить сэндвич-панель выпрямителя типа Z4S 6.
Конструкция клапана регулирования расхода 2FRM 6-20B/...M...
Тип 2FRM 6A..-20B/..R
Принцип действия этого клапана аналогичен клапану типа 2FRM 6 B..-20B/..M.
Однако этот тип клапана регулирования расхода снабжен внешним портом, позволяющим подключать компенсатор давления (4) через порт P(11). Внешнее давление, действующее в порт P(11) через отверстие (10), удерживает компенсатор давления (4) закрытым против силы пружины сжатия (6). Когда подключенный распределитель (9) приводится в действие, чтобы разрешить поток из P в B, достигается управление с замкнутым контуром, как в случае с типом 2 FRM 6 B. Таким образом, скачок при запуске предотвращается.
Эту версию с внешним замыканием компенсатора можно использовать только для управления по счетчику.
Свободный обратный поток из порта B в A осуществляется через обратный клапан (8).
Конструкция клапана регулирования расхода 2FRM 6A..-20B/..R
Примеры применения
Символ 2-ходового клапана регулирования расхода 2FRM 6
