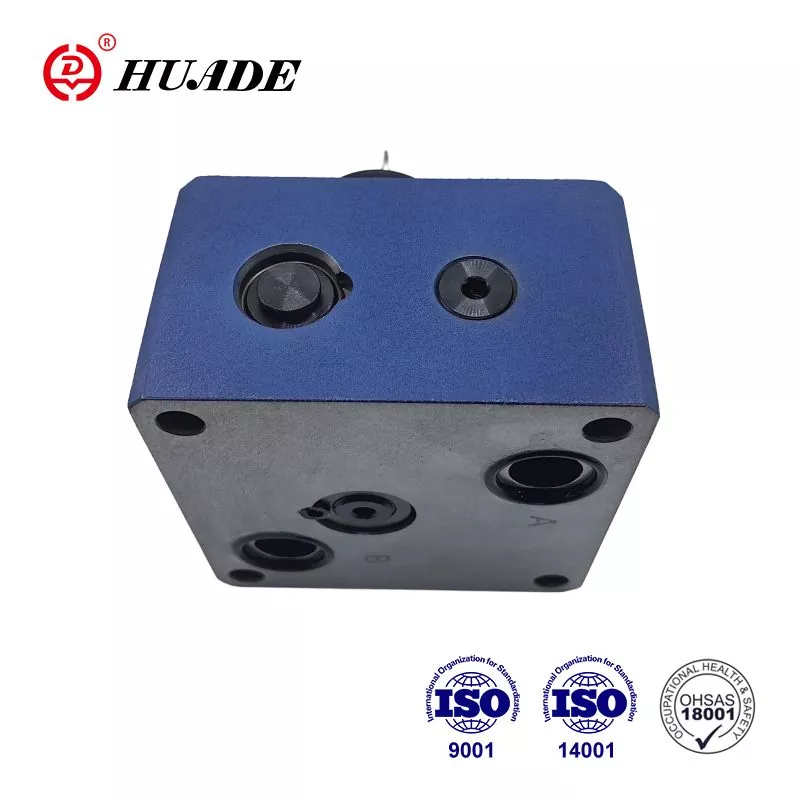

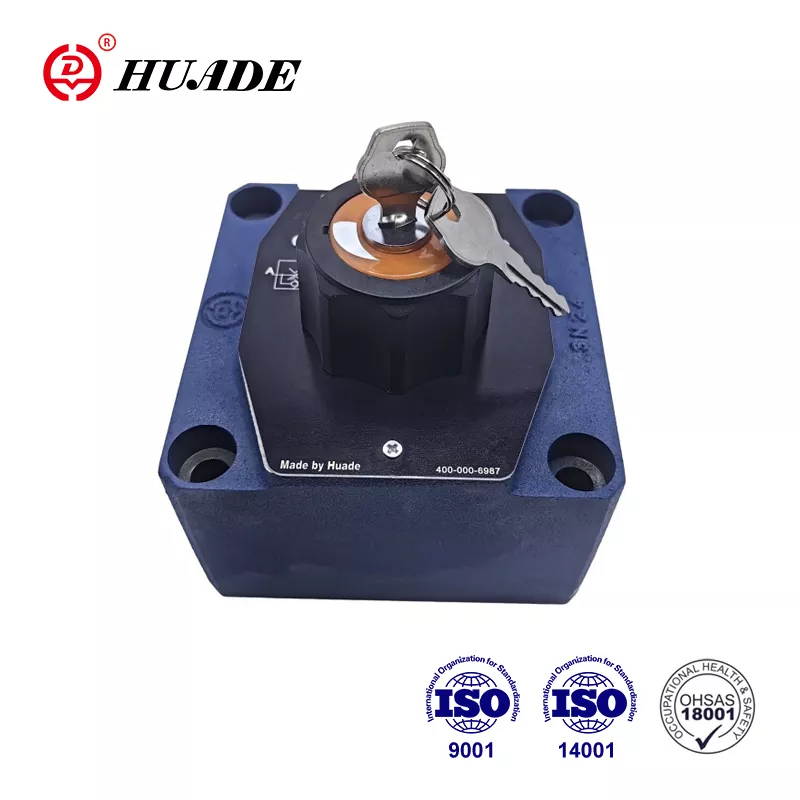

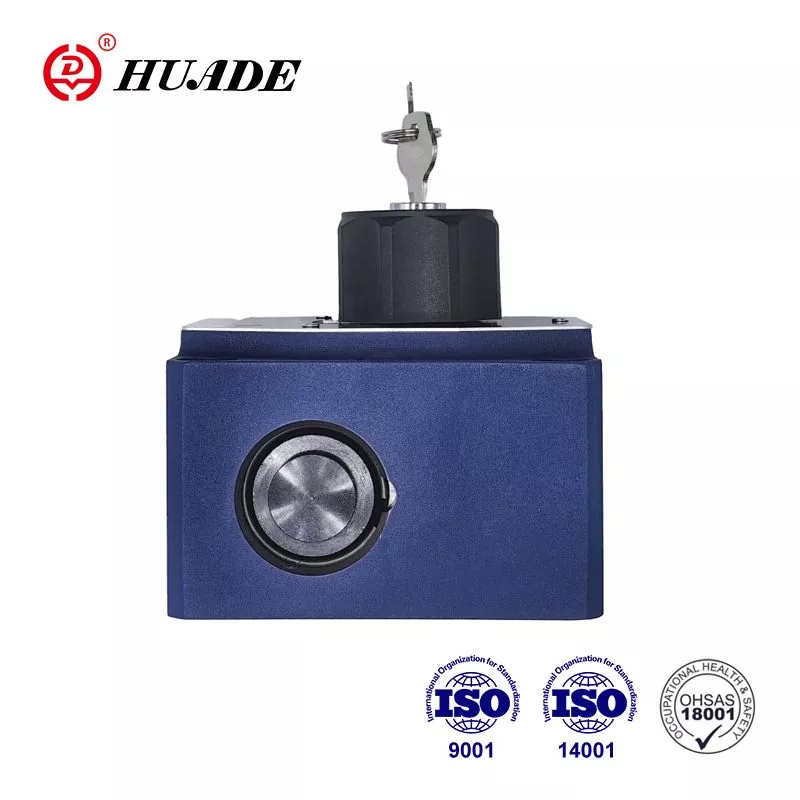

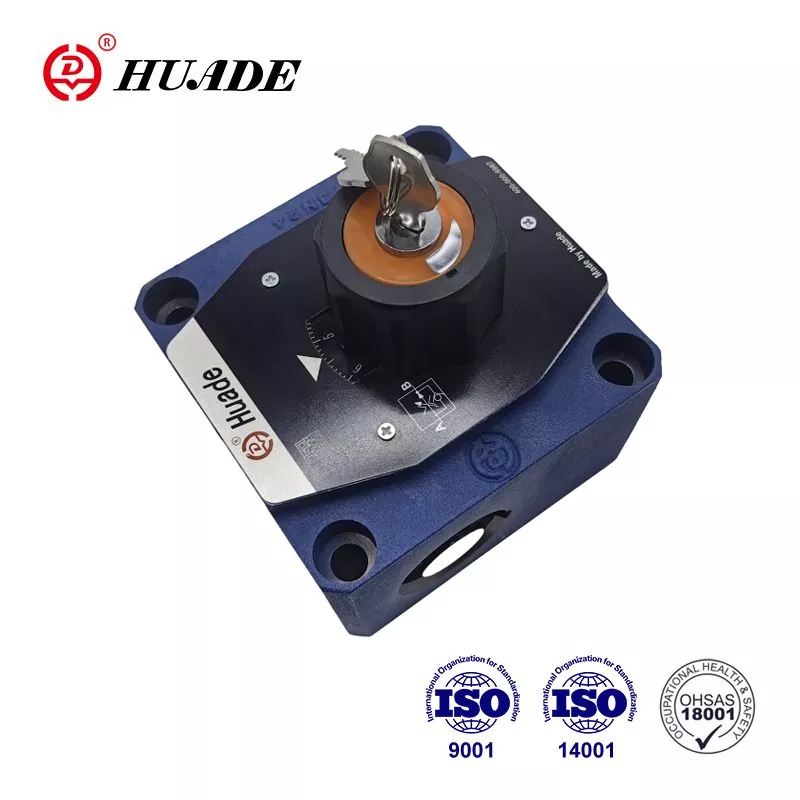

Клапаны регулирования расхода представляют собой двухходовые клапаны регулирования расхода. Благодаря двукратному сотрудничеству с Rexroth, начиная с 1979 года, Huade внедрила передовые технологии Rexroth. Качество регулирующих клапанов Huade® может соответствовать качеству первоклассных международных брендов, а цена на продукцию даже ниже. Серию клапанов регулирования расхода можно использовать в гидравлической системе рулевого механизма. Huade Hydraulic имеет огромное количество клиентов в морской отрасли.
|
Общий |
|
|
Гидравлическая жидкость |
Минеральное масло (для уплотнения NBR) или эфир фосфорной кислоты (для уплотнения FPM) |
|
Диапазон температур (℃) |
от -30 до +80 |
|
Диапазон вязкости (мм²/с) |
от 10 до 800 |
|
Сэндвич-панель выпрямителя |
||
|
Макс. расход (л/мин) |
10 |
16 |
|
до 50 |
до 160 |
|
|
Рабочее давление (МПа) |
до 31,5 |
|
|
Давление открытия (МПа) |
0.15 |
|
|
Вес (кг) |
3.2 |
9.3 |
|
Поток. Q макс (л/мин) |
размер 10 |
размер 16 |
||||||
|
10 |
16 |
25 |
50 |
60 |
100 |
160 |
||
|
∆p при свободном обратном потоке B → A, в зависимости от Q (МПа) |
0.2 |
0.25 |
0.35 |
0.6 |
0.28 |
0.43 |
0.73 |
|
|
Управление потоком |
температурно-стабильный |
±2% (Q макс.) |
||||||
|
стабильное давление (до |
±2% (Q макс.) |
±5% (Q макс.) |
||||||
|
Рабочее давление, макс.- порт А (МПа) |
до 31,5 |
|||||||
|
Минимальный диапазон перепада давления (МПа) |
от 0,3 до 0,7 |
0,5~1,2 |
||||||
|
Степень загрязнения (мкм) |
25 (Q< 5л/мин) |
10 (Q <0,5 л/мин) |
||||||
|
Вес (кг) |
5.6 |
11.3 |
||||||
Функции:
▶ Схема подключения по DIN 24 340, от A, ISO 4401 и CETOP – RP 121H
▶ Ограничитель хода компенсатора давления, опционально
▶ Механическое управление
▶ Уменьшение скачков при запуске
▶ Регулирование потока в обоих направлениях с помощью сэндвич-панели выпрямителя.
Приложение:
Клапаны регулирования расхода 2FRM 10 предназначены для поддержания постоянного расхода независимо от давления и температуры.
Клапаны 2FRM 10 в основном состоят из корпуса (1), дроссельной втулки (3), компенсатора давления (4) с дополнительным ограничителем хода, обратного клапана (5), регулировочного элемента (2).
Поток из канала А в канал Б дросселируется в отверстии (6). Чтобы поддерживать постоянный расход через отверстие, перед отверстием (6) подключают компенсатор давления. Поток поддерживается в значительной степени независимо от температуры благодаря конструкции отверстия. Свободный обратный поток из канала B в канал A направляется через обратный клапан (5). Поток регулируется только от A к B. Чтобы контролировать потоки в обоих направлениях, ниже потока можно установить сэндвич-плиту выпрямителя типа Z4S. регулирующий клапан.
Конструкция клапана регулирования расхода 2FRM 10
Символ клапана регулирования расхода 2FRM 10
