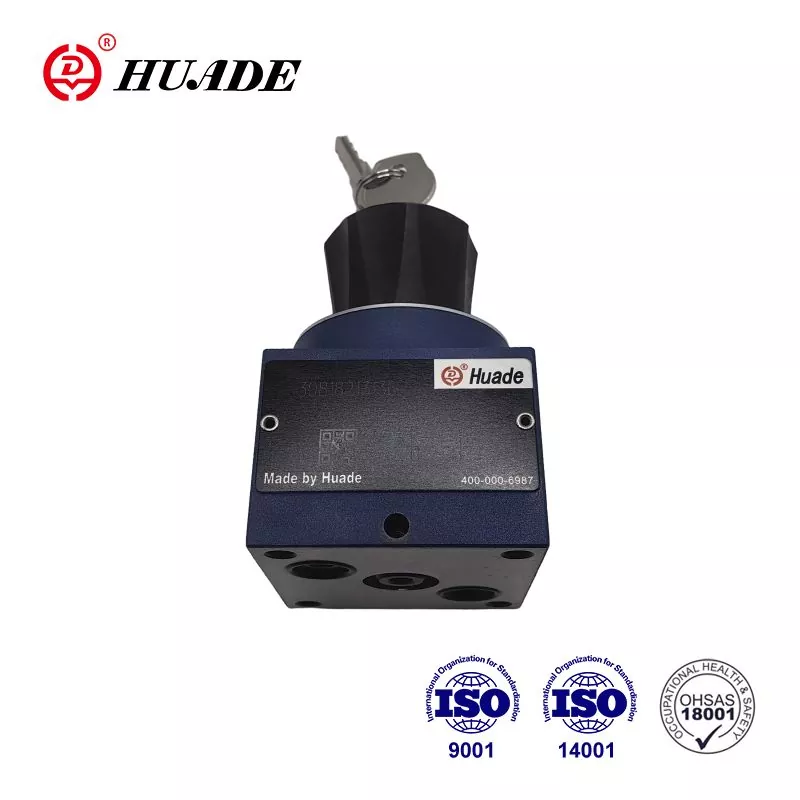

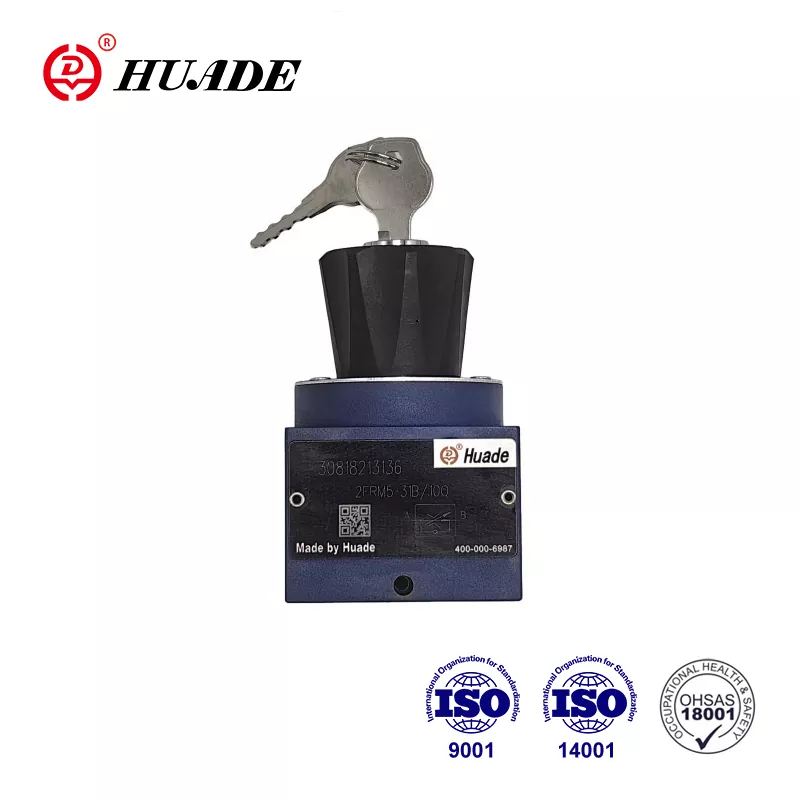

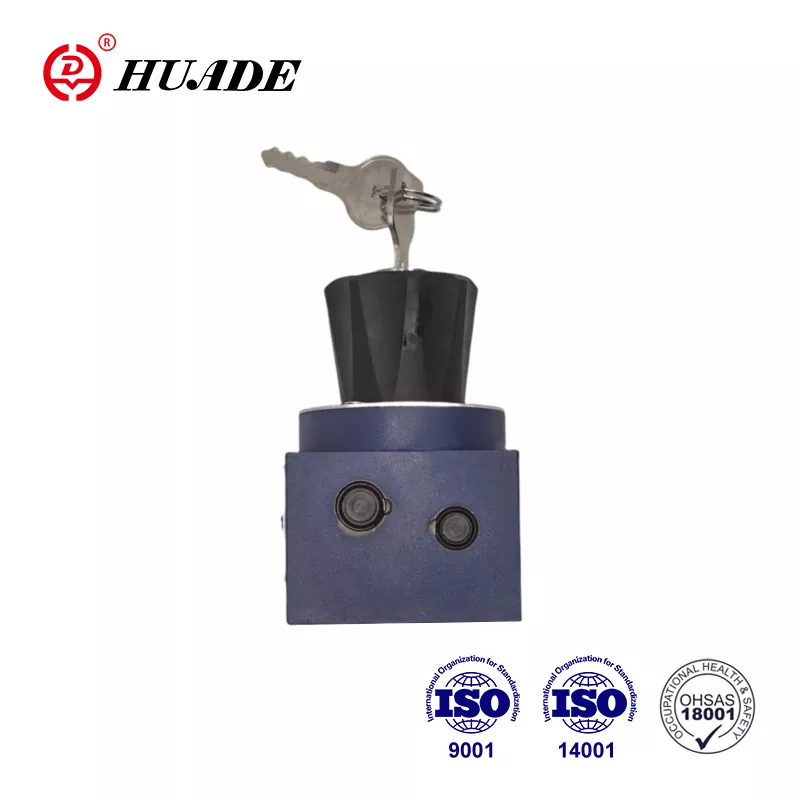

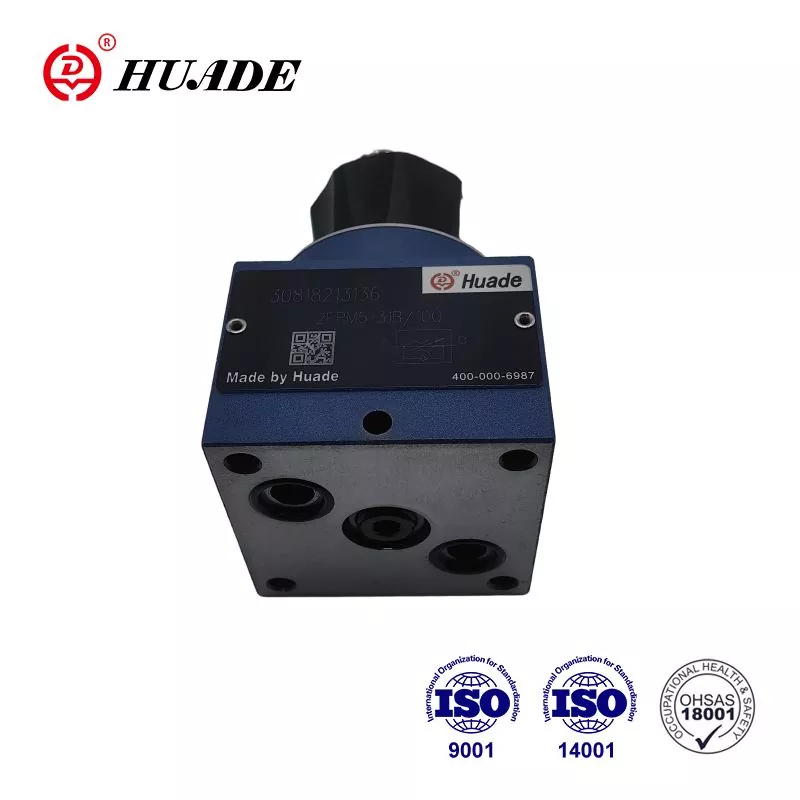

Клапан управления потоком 2FRM 5

• Особенности продукта: уменьшение прыжка запуска
• Технические характеристики: 2FRM 5 Series,
• Приложения: дроссельная

Отправить запрос PDF скачатьЗагрузить

Описание продукта

Клапан потока 2FRM представляет собой двухсторонний клапан управления потоком. Он используется для дросселирования. Huade® действительно заслуживающий доверия бренд в Китае. Благодаря двум долгосрочным сотрудничеству с Rexroth, клапаны управления потоком Huade® совместимы с теми же рядами, предлагаемыми Rexroth. Будь то качество продукта, технологические инновации, обслуживание клиентов или репутацию бренда, Huade Hydraulic хорошо показал широкую репутацию от рынка и потребителей.

Параметр продукта клапана управления потоком 2FRM 5

Общий
Гидравлическая жидкость	Минеральное масло (для уплотнения NBR) или фосфатный эфир (для уплотнения FPM)
Диапазон температуры (℃)	-30 до+80
Диапазон вязкости (мм ²/с)	От 10 до 800

Сэндвич -тарелка выпрямителя
Flow.max (l/min)	15
Рабочее давление (MPA)	до 21
Давление в трещине (МПа)	0.1
Вес (кг)	0.6

Двухсторонний клапан управления потоком
Поток. QV Макс (L/мин)		0.2	0.6	1.2	3.0	6.0	10.0	15.0
∆P со свободным возвратом потока B → A, QV-зависимый (MPA)		0.05	0.05	0.06	0.09	0.18	0.36	0.67
Управление потоком	температурный стабильный	± 5%	± 3%	± 2%
	Установитель давления (до ∆p = 21,0mpa)	± 2%					4%
Рабочее давление, макс. Порт A (MPA)		до 21
Минимальный диапазон разности давления (MPA)		От 0,3 до 0,5					0,6 ~ 0,8
Степень загрязнения (мкм)		25 (Q <5L/мин)			10 (Q <0,5 л/мин)
Вес (кг)		1.6

Особенность продукта и применение клапана управления потоком 2FRM 5

Функции:

▶ Образец порта до DIN 24 340, от A, ISO 4401 и CETOP - RP 121H

▶ Ограничитель удара по поводу компенсатора, необязательный

▶ Снижение прыжка запуска

▶ Управление потоком в обоих направлениях, используя сэндвич -пластину выпрямителя

▶ Заблокируемая вращающаяся ручка

Приложение:

Клапан управления потоком, тип 2FRM-это двухсторонний клапан управления потоком, который используется для дросселирования и не влияет давление и температура.

Раздел и символ управляющего клапана потока 2FRM 5

Двухсторонний клапан управления потоком 2FRM в основном состоит из корпуса (1), элемента установки (2), отверстия (3), компенсатора давления (4), а также с ограничителем инсульта, а также контрольного клапана (5) и используется для дросселирования потока при низком давлении и зависимости температуры.

Поперечное сечение дросселя устанавливается вращением болта кривой (7). Чтобы сохранить постоянный поток, независимый от давления в точке дросселя (8) Подключен компенсатор давления (4). Умеренная независимость является результатом того, что точка дросселя строится в качестве отверстия.

Свободный поток возвращается от B к A, через Check Calve (5).

Чтобы достичь контролируемого потока клапана в любом направлении, есть возможность установить выпрямитель сэндвичей типа Z4S под клапаном управления потоком.

Структура управляющего клапана потока 2FRM 5

Символ клапана управления потоком 2FRM 5
