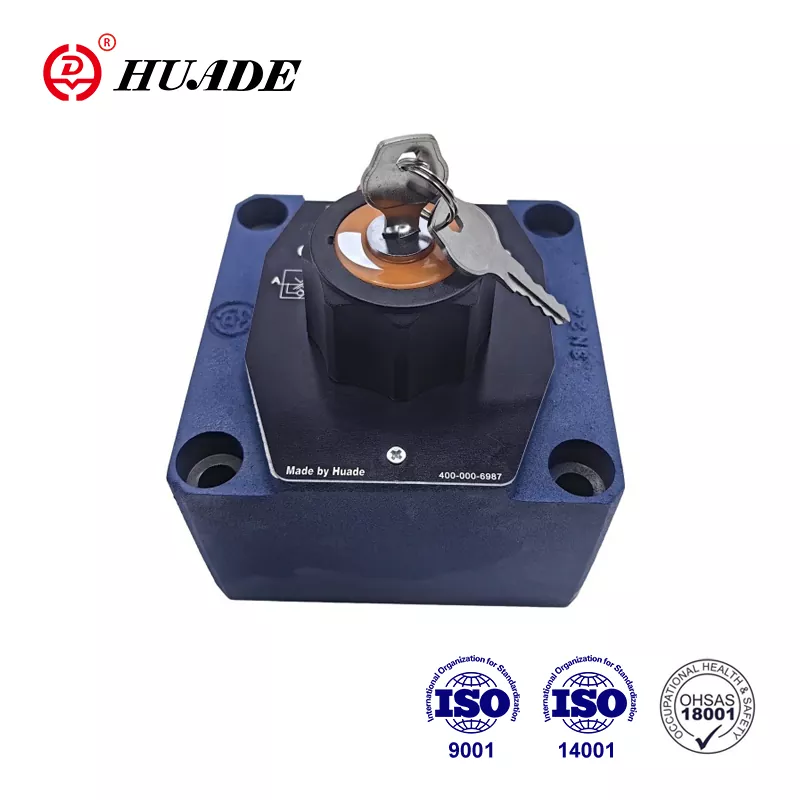

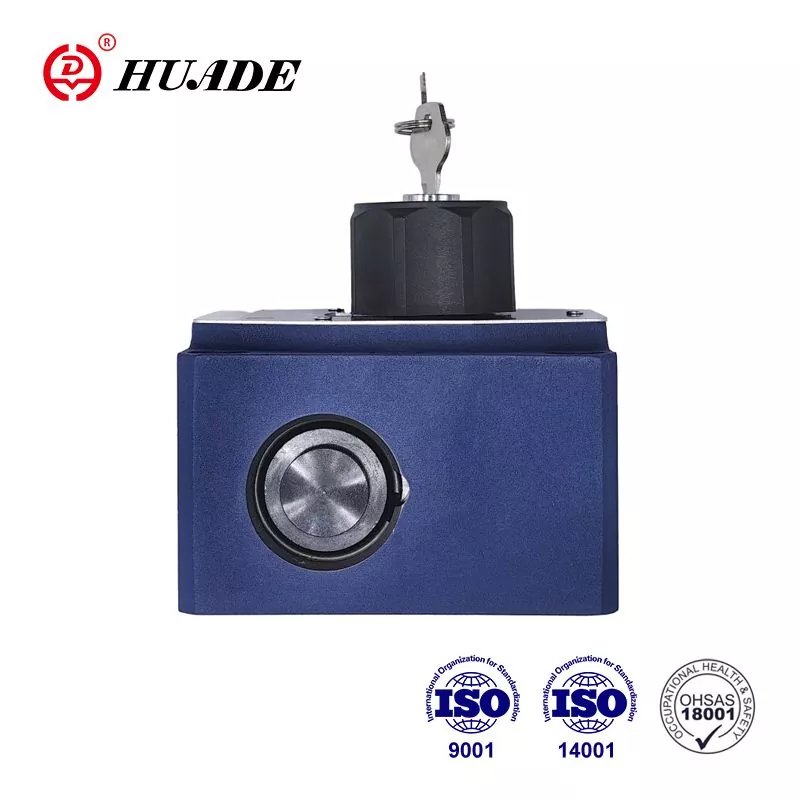

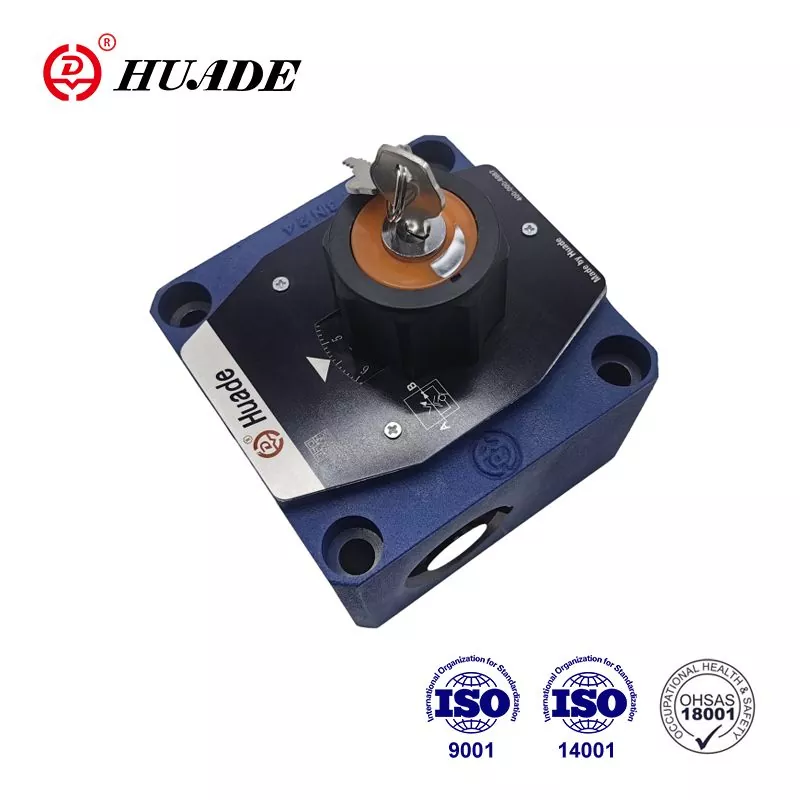

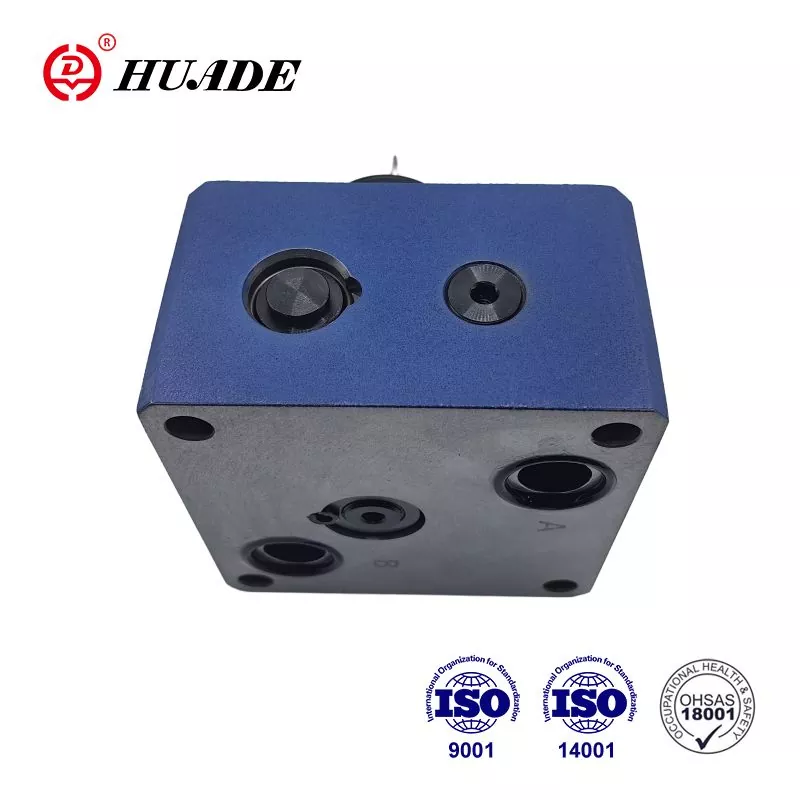

Клапан управления потоком 2FRM 16

• Особенности продукта: сокращение прыжков запуска
• Технические характеристики: 2FRM 16 серия,
• Приложения: поддерживайте постоянную поток

Отправить запрос PDF скачатьЗагрузить

Описание продукта

Клапаны управления потоком представляют собой двухсторонние клапаны управления потоком. Благодаря внедрению технологии гидравлические клапаны Huade® могут соответствовать Рексроту в производительности. Этот проточный клапан 2FRM 16 - хорошая, доступная альтернатива Рексроту. Huade Hydraulic уделяет больше внимания экономической эффективности и практичности, так что его гидравлический клапан имеет относительно низкую цену. Это старый бренд в Китае.

Параметр продукта клапана управления потоком 2FRM 16

Общий
Гидравлическая жидкость	Минеральное масло (для уплотнения NBR) или фосфатный эфир (для уплотнения FPM)
Диапазон температуры (℃)	-30 до+80
Диапазон вязкости (мм ²/с)	От 10 до 800

Сэндвич -тарелка выпрямителя
Flow.max (l/min)	10	16
	до 50	до 160
Рабочее давление (MPA)	до 31,5
Давление в трещине (МПа)	0.15
Вес (кг)	3.2	9.3

Поток. Q Макс (L/мин)		размер 10				размер 16
		10	16	25	50	60	100	160
∆p со свободным возвратом потока B → A, Q-зависимый (MPA)		0.2	0.25	0.35	0.6	0.28	0.43	0.73
Управление потоком	температурный стабильный	± 2% (q max)
	Установитель давления (до ∆P = 31,5 МПа)	± 2% (q max)				± 5%(q max)
Рабочее давление, макс. Порт A (MPA)		до 31,5
Минимальный диапазон разности давления (MPA)		От 0,3 до 0,7				0,5 ~ 1,2
Степень загрязнения (мкм)		25 (Q <5L/мин)				10 (Q <0,5 л/мин)
Вес (кг)		5.6				11.3

Особенность продукта и применение клапана управления потоком 2FRM 16

Функции:

▶ Образец порта в DIN 24 340, от A, ISO 4401 и CETOP - RP 121H

▶ Ограничитель удара по поводу компенсатора, необязательный

▶ Механическая работа

▶ Снижение скачков запуска

▶ Управление потоком в обоих направлениях, используя сэндвич -пластину выпрямителя

Приложение:

Основная функция управляющих клапанов потока 2FRM 16 заключается в поддержании постоянной потока независимо от давления и температуры.

Раздел и символ управляющего клапана потока 2FRM 16

Клапаны 2FRM 16 в основном состоят из корпуса (1), втулки отверстия (3), компенсатора давления (4) с дополнительным ограничителем хода, проверкой клапан (5), элементом регулировки (2).

Поток от канала A до канала B является дроссельной заслонкой на отверстии (6). Чтобы поддерживать поток через константу отверстия, компенсатор давления подключается вверх по течению от отверстия (6). Поток поддерживается в значительной степени независимо от температуры из -за конструкции отверстия. Свободный возвратный поток от канала B к каналу A направлен через контрольный клапан (5). Поток контролируется только от A до B. Чтобы управлять потоками в обоих направлениях. Тип сэндвич -пластинки выпрямителя может быть установлен под клапаном управления потоком.

Структура клапана управления потоком 2FRM 16

Символ клапана управления потоком 2FRM 16
