Когда гидравлическим системам необходимо удерживать давление без утечек, сэндвич-панель обратного клапана Z2S 10 становится важным компонентом. Этот обратный клапан с пилотным управлением от Bosch Rexroth уже много лет является надежным выбором в промышленной гидравлике, и понимание того, как он работает, может помочь вам принять более обоснованные решения в отношении вашего оборудования.
Что отличает Z2S 10
Z2S 10 — это не просто обратный клапан. Это конструкция с пилотным управлением, которая расположена между гидравлическими компонентами в конфигурации, которую инженеры называют сэндвич-плитой. Это означает, что вы можете устанавливать его непосредственно между другими клапанами или приводами без необходимости использования дополнительных труб или монтажных кронштейнов. Клапаны полностью блокируют поток в одном направлении, обеспечивая при необходимости управляемый выпуск с помощью пилотного сигнала.
В конструкции используются две основные части, работающие вместе. Управляющий золотник реагирует на управляющее давление, а шаровой клапан обеспечивает фактическую функцию блокировки. Когда управляющее давление достигает порта X или Y, золотник смещается и открывает седло шара, позволяя жидкости течь назад. Без этого пилотного сигнала многослойная пластина обратного клапана Z2S 10 обеспечивает герметичность контура и отсутствие утечек.
Технические характеристики, которые имеют значение
Понимание цифр, стоящих за Z2S 10, поможет вам узнать, подходит ли он вашей системе. Этот клапан выдерживает давление до 315 бар, что подходит для большинства промышленных применений. Пропускная способность достигает 120 литров в минуту, подходит для приводов среднего и большого размера. Давление открытия в направлении свободного потока бывает четырех вариантов: 1,5, 3, 6 или 10 бар. Вы выбираете версию в зависимости от того, какое противодавление необходимо вашей системе.
Температурный диапазон тоже имеет значение. Стандартные уплотнения из NBR работают при температуре от -30°C до +80°C, тогда как уплотнения из FKM выдерживают температуру от -20°C до +80°C, но обеспечивают лучшую совместимость с биоразлагаемыми гидравлическими жидкостями. Клапан весит около 3 килограммов и монтируется в любом положении, хотя для большинства установок лучше всего подходит вертикальное расположение.
Чистота жидкости имеет решающее значение для многослойной пластины обратного клапана Z2S 10. Производитель рекомендует уровень чистоты ISO 4406 20/18/15 или выше. Грязное масло приводит к прилипанию внутренних деталей, что приводит к неисправности. Установка надлежащей фильтрации предотвращает эти проблемы и продлевает срок службы клапана.
Как работает пилотная операция
Функция пилотного управления отличает этот клапан от обычных обратных клапанов. В типичной настройке вы подключаете порт A1 к приводу и порт A2 к гидрораспределителю. Поток свободно перемещается от A1 к A2, когда давление превышает настройку давления открытия. Но когда вы пытаетесь протолкнуть жидкость назад от А2 к А1, седло шара полностью блокирует ее.
Чтобы сбросить захваченное давление, вы подаете управляющее давление к порту X. Это управляющее давление может быть довольно низким, часто всего от 1,5 до 10 бар в зависимости от вашей конфигурации. Управляющий золотник смещается, механически открывая шаровой клапан. Теперь жидкость может вернуться со стороны привода обратно через клапан. Этот контролируемый выпуск предотвращает удары и шум в гидравлическом контуре.
Функция предварительного открытия в стандартных версиях означает, что клапан начинает слегка открываться до того, как будет достигнуто полное управляющее давление. Такое постепенное действие сглаживает переход давления. Некоторые версии, такие как SO41, исключают предварительное открытие для приложений, где требуется более четкое управление, хотя это может создавать больше шума во время переключения.
Детали установки и монтажа
Монтаж сэндвич-панели обратного клапана Z2S 10 соответствует стандарту ISO 4401 для клапанов размера 05. В схеме крепления используются четыре винта M6, затянутые с усилием 15,5 Ньютон-метров. Чистота поверхности монтажной пластины должна быть Rz 4 микрометра или более гладкой, чтобы предотвратить утечку через уплотнительные кольца.
При штабелировании компонентов тщательно рассчитывайте длину болтов. Вам нужно пройти через все многослойные пластины, а также базовый клапан или коллектор. Z2S 10 добавляет 50 миллиметров к высоте вашей стопки в стандартной конфигурации. Соединения портов соответствуют стандартным образцам ISO, что делает их совместимыми с большинством промышленных гидравлических компонентов.
Уплотнительные кольца герметизируют все соединения портов. Они должны быть совместимы с вашей гидравлической жидкостью. В системах с минеральным маслом используются уплотнения из NBR, а в системах, работающих на HETG или других биоразлагаемых жидкостях, требуются уплотнения из FKM. Установка поврежденных или неправильных уплотнений приводит к проблемам с утечками и загрязнением.
Общие применения в промышленности
В станках используется многослойная пластина с обратным клапаном Z2S 10 для фиксации положения заготовки во время смены инструмента. Без этого клапана гидравлический цилиндр будет смещаться из-за утечки масла, что приведет к снижению точности. Пилотный выпуск обеспечивает контролируемое движение при возобновлении машинного цикла.
В машинах для литья под давлением эти клапаны поддерживают постоянное давление зажима формы на этапе охлаждения. Любое падение давления приведет к выходу из строя деталей. Z2S 10 надежно фиксирует зажимной цилиндр, используя минимальное управляющее давление для освобождения между циклами.
Гидравлические прессы требуют точного удержания положения во время многоэтапных операций формования. Многослойная пластина обратного клапана Z2S 10 предотвращает сползание плунжера вниз между ходами пресса. Это повышает качество деталей и безопасность оператора за счет исключения непредвиденных движений.
В погрузочно-разгрузочном оборудовании, таком как вилочные погрузчики, эти клапаны используются для предотвращения падения груза в случае выхода из строя гидравлических линий. Конструкция с пилотным управлением позволяет осуществлять нормальный подъем и опускание, обеспечивая при этом защитную блокировку в направлении удержания груза.
Коды заказа и варианты
Bosch Rexroth использует специальную систему кодирования для серии Z2S 10. Базовый формат — Z2S 10, за которым следуют буквы и цифры, обозначающие конкретные функции. Пустая позиция означает, что оба порта A и B имеют функцию блокировки. Буква A означает только блоки порта A, а B означает только блоки порта B.
Число после этого указывает давление открытия: 1 — 1,5 бар, 2 — 3 бар, 3 — 6 бар и 4 — 10 бар. Затем идет 3X, показывающее серию компонентов. Буква V появляется, когда уплотнения FKM заменяют стандартные уплотнения NBR. Дополнительные коды, такие как SO14, SO40, SO41 или SO60, обозначают специальные функции, такие как ограничение хода или порты внешнего управления.
Общий номер детали — R900407394 для стандартной двухпортовой версии с давлением срабатывания 1,5 бар. Версия A с одним портом имеет номер R900407424. Если вам нужны уплотнения FKM для биоразлагаемого масла, ищите номера деталей, например R900407439.
Совместимость жидкостей и обслуживание
Сэндвич-плита обратного клапана Z2S 10 работает с большинством гидравлических жидкостей. Стандартные версии без проблем справляются с минеральными маслами, такими как HL, HLP и HVLP. Диапазон вязкости составляет от 2,8 до 500 квадратных миллиметров в секунду и охватывает все: от жидких гидравлических жидкостей до густых масел в холодных условиях.
Биоразлагаемые жидкости требуют внимания к материалу уплотнения. Жидкости HFC работают с уплотнениями из NBR, но маслам HETG и HFDU требуются уплотнения из FKM для предотвращения износа. Использование неправильного материала уплотнения приводит к разбуханию, затвердеванию или растрескиванию, что приводит к утечкам и загрязнению.
Регулярное техническое обслуживание включает проверку чистоты гидравлической жидкости и замену фильтрующих элементов перед их обводом. Загрязнение проявляется в виде медленной реакции клапана или его невозможности открыть клапан при подаче управляющего давления. Взятие проб масла и их анализ в соответствии со стандартами ISO 4406 позволяет выявить проблемы на ранней стадии.
Интервал замены уплотнений зависит от условий эксплуатации. Работа при высоких температурах или агрессивные жидкости сокращают срок службы уплотнений. При восстановлении клапана подберите материал уплотнения в соответствии с типом жидкости и осмотрите все внутренние детали на предмет износа или повреждений.
Сравнение альтернативных решений
Другие производители предлагают обратные клапаны с пилотным управлением, но конструкция сэндвич-панели Z2S 10 имеет свои преимущества. Серия CVS от Parker обеспечивает аналогичную функцию с более высокой пропускной способностью до 150 литров в минуту, но не имеет функции предварительного открытия, которая сглаживает переходы давления в Z2S 10. Серия PVG от Eaton имеет более компактные размеры, но предлагает меньше вариантов давления открытия.

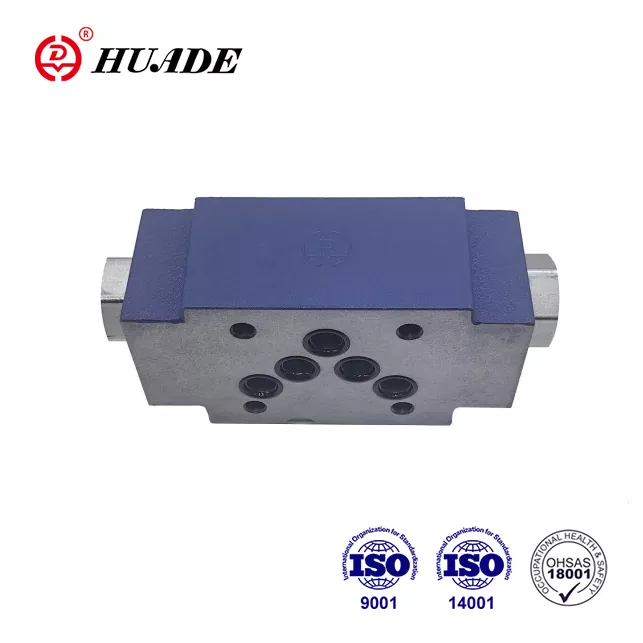

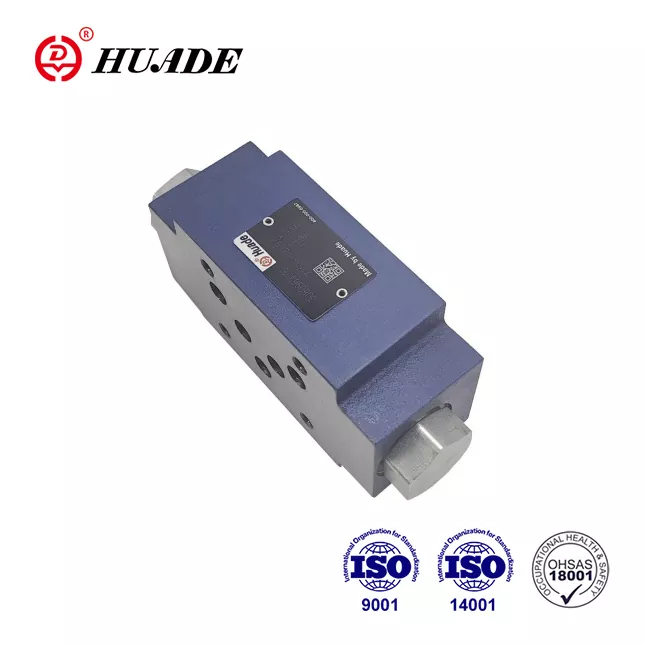

Некоторые азиатские производители, такие как Huade, производят клапаны, совместимые с Z2S 10, по более низким ценам. Они адекватно работают в менее требовательных условиях, но могут уступать по долговечности Bosch Rexroth в суровых условиях или с загрязненным маслом. Качество металлургии и уплотнений оригинального оборудования обычно улучшается в течение длительного срока службы.
Простые обратные клапаны без пилотного управления стоят дешевле и монтируются более компактно. Однако они не могут обеспечить контролируемый сброс захваченного давления. Это ограничение делает их непригодными для применений, где необходимо контролировать перемещение привода в обоих направлениях.
Требования к пилотному давлению
Понимание потребностей в управляющем давлении поможет вам спроектировать надежные схемы. Для полного открытия многослойной пластины обратного клапана Z2S 10 требуется всего около 1,5–10 бар в пилотном порту, в зависимости от основного давления и расхода. Эти низкие требования означают, что вы часто можете получать управляющее давление от существующих регулирующих клапанов без добавления контуров повышения давления.
Соотношение регулирующего открытия примерно от 1 до 11,5 между пилотной зоной и основной тарельчатой зоной обеспечивает такое благоприятное увеличение давления. Небольшие направляющие силы создают большие силы открытия на седле шара. Эта эффективность снижает потребление энергии и выделение тепла в вашей системе.
Когда давление пилота падает ниже порогового значения, клапан немедленно закрывается. Сила пружины плотно прижимает шар к седлу. Такое быстрое закрытие предотвращает обратный поток, но может вызвать скачки давления, если в контуре отсутствует надлежащая амортизация. Добавление небольших аккумуляторов или ограничительных клапанов смягчает эти переходные процессы.
Вопросы системной интеграции
Интеграция сэндвич-панели обратного клапана Z2S 10 в ваш гидравлический контур требует планирования. Клапан должен располагаться между гидрораспределителем и приводом на порте, который вы хотите заблокировать. Пилотные линии подключаются к противоположному рабочему отверстию гидрораспределителя, поэтому пилотное давление подается автоматически при изменении направления движения.
Важное значение имеют соединения бака для дренажа управляющего золотника. Версия SO60 имеет отдельный Т-образный порт для слива пилотной секции в бак, что предотвращает повышение давления, которое может помешать работе клапана. Стандартные версии сливают энергию внутри основной цепи, что нормально работает в большинстве приложений, но может вызвать проблемы в специализированных цепях.
Если вы используете несколько клапанов Z2S 10 в одной системе, каждому из них необходим собственный пилотный сигнал. Перекрестное соединение пилотных портов может привести к неожиданным взаимодействиям, при которых открытие одного клапана влияет на другой. Сохраняйте пилотные цепи независимыми, если вы специально не проектируете их для совместной работы.
Устранение распространенных проблем
Когда многослойная пластина обратного клапана Z2S 10 не блокируется должным образом, обычно виновником является загрязнение. Частицы грязи попадают между шаром и седлом, создавая путь утечки. Промывка системы и улучшение фильтрации решают большинство случаев. Если после очистки утечка не исчезла, возможно, сиденье повреждено и требует замены.
Неспособность открыться управляющим давлением часто означает, что золотник управления застрял. Это происходит, когда лак образуется из-за перегретого масла или когда загрязнение водой вызывает коррозию. Разборка и очистка клапана восстанавливает работоспособность, но вам также следует устранить основную причину состояния гидравлической жидкости.
Чрезмерный шум при открытии обычно указывает на кавитацию или резкие изменения давления. Функция предварительного открытия обычно предотвращает это, поэтому шум предполагает либо версию без предварительного открытия, либо изношенные внутренние детали, которые задерживают последовательность открытия. Проверка версии и проверка на износ помогают определить необходимое исправление.
Медленная реакция на управляющие сигналы может указывать на низкое управляющее давление или внутреннюю утечку вокруг золотника управления. Измерение управляющего давления на входе клапана подтверждает, обеспечивает ли ваша схема достаточный сигнал. Внутренняя утечка требует ремонта клапана с установкой новых уплотнений и проверки состояния отверстия золотника.
Стоимость и доступность
Цены на сэндвич-плиту обратного клапана Z2S 10 различаются в зависимости от региона и поставщика. Оригинальные клапаны Bosch Rexroth у официальных дистрибьюторов в Великобритании стоят около 605 фунтов стерлингов без учета НДС для стандартных версий. Цены в других регионах различаются в зависимости от местных торговых сетей и импортных пошлин.
Альтернативные поставщики и совместимые продукты стоят дешевле. Аналоги, произведенные в Азии, могут стоить на 30–50 процентов дешевле, чем Bosch, сохраняя при этом приемлемое качество для менее важных приложений. Покупка через платформы промышленных поставок, такие как MISUMI, или общие торговые площадки, такие как eBay, иногда дает скидки, хотя проверка подлинности становится важной.
Сроки выполнения заказа зависят от того, есть ли у дистрибьюторов конкретная версия, которая вам нужна. Распространенные варианты, такие как версия с двумя портами на 1,5 бар, быстро поставляются со склада. Необычные конфигурации со специальными опциями могут потребовать заводских заказов со сроком поставки в несколько недель. Заблаговременное планирование и поддержание запасных частей для критически важных машин предотвращает дорогостоящие простои.
Экологические и будущие тенденции
В гидравлическом оборудовании все чаще используются биоразлагаемые жидкости для снижения воздействия на окружающую среду от разливов и утечек. Сэндвич-плита обратного клапана Z2S 10 адаптируется к этой тенденции благодаря вариантам уплотнений из FKM, совместимых с HETG и другими жидкостями на биологической основе. Эта совместимость позволяет перейти на экологически чистую гидравлику без замены всех клапанов.
Ужесточение требований по выбросам требует лучшей герметизации гидравлических систем. Блокировка нулевой утечки в Z2S 10 помогает машинам соответствовать этим стандартам. Оборудование, работающее в чувствительных средах, таких как пищевая промышленность или чистые помещения, особенно выигрывает от надежного уплотнения, которое обеспечивает этот клапан.
Будущие разработки могут привести к электронному мониторингу гидравлических клапанов. Датчики, определяющие управляющее давление, расход или положение клапана, могут быть интегрированы с системами управления машиной. Хотя базовая конструкция Z2S 10 остается чисто механической, эти дополнения позволят обеспечить профилактическое обслуживание и лучшую оптимизацию системы.
Правильный выбор
Выбор сэндвич-панели обратного клапана Z2S 10 имеет смысл, когда вам необходимо надежное удержание давления в компактном корпусе. Монтаж сэндвич-панели экономит место и уменьшает потенциальные точки утечек по сравнению с установкой линейных клапанов. Пилотный режим обеспечивает контролируемый выпуск без сложных дополнительных схем.
При заказе учитывайте уровни давления, требования к потоку и тип жидкости. Подберите давление срабатывания в соответствии с потребностями вашей системы, балансируя между низким сопротивлением в свободном потоке и достаточным предварительным натягом для надежной посадки. Если вы используете масло, отличное от минерального масла, выбирайте уплотнения FKM, чтобы обеспечить длительный срок службы уплотнений.
Z2S 10 лучше всего работает в системах с хорошей чистотой жидкости и регулярным обслуживанием. Если ваша работа связана с небрежным обслуживанием или очень загрязненными условиями, у клапана могут возникнуть проблемы с надежностью. В этих случаях более надежные конструкции с большими зазорами могут оказаться более эффективными, несмотря на более высокую степень утечек.
Для большинства промышленных гидравлических применений, требующих удержания положения и контролируемого отпускания, сэндвич-плита обратного клапана Z2S 10 обеспечивает надежную работу по разумной цене. Его многолетний опыт и широкая доступность делают его безопасным выбором как для новых разработок, так и для замены приложений.
