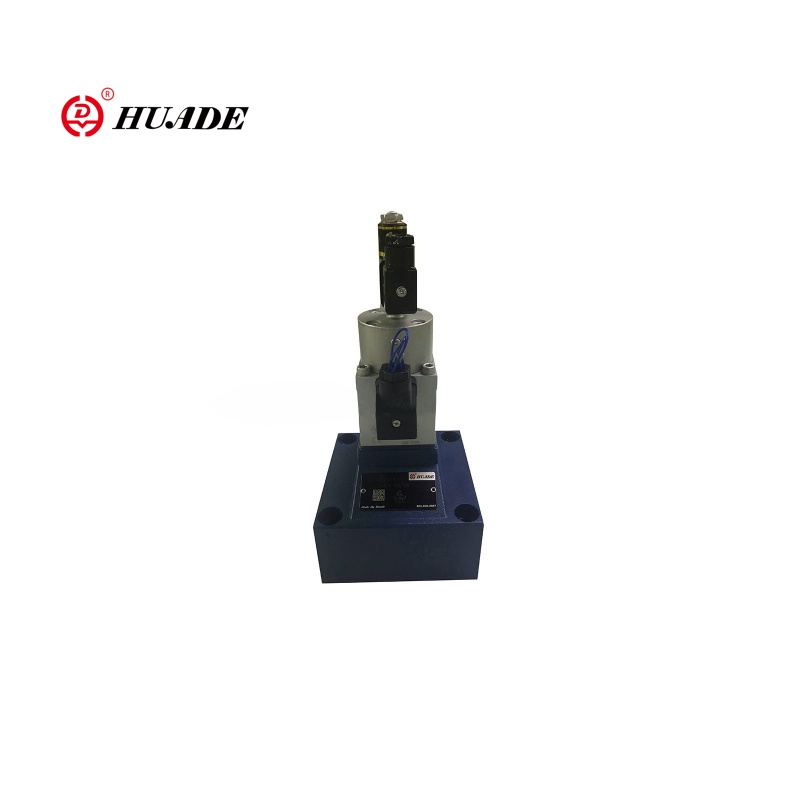

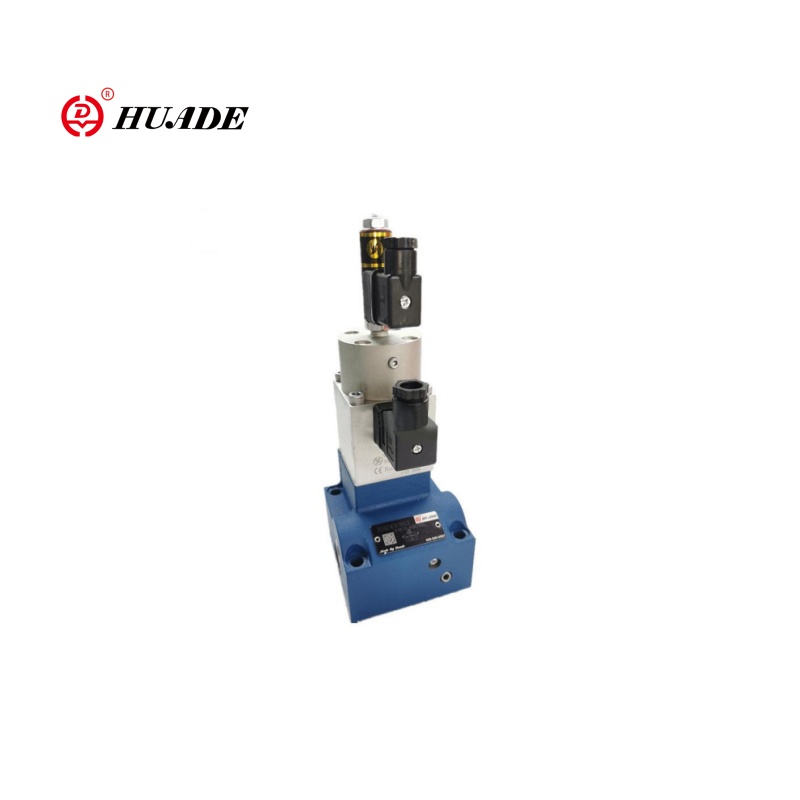

Пропорциональный клапан управления потоком 2Fre10

Двухсторонний пропорциональный клапан пропорционального потока 2FRE10 представляет собой клапан управления потоком для гидравлических систем с функцией пропорциональной регуляции. Valve 2Fre10 подходит для сценариев, где скорость приводов (таких как гидравлические цилиндры или двигатели) необходимо точно контролировать. Пропорциональный проточный клапан 2Fre10 Непрерывно регулирует отверстие клапана путем ввода электрических сигналов (например, 0 ~ 10 В или 4 ~ 20 мА) для достижения беспрепятственного изменения скорости потока. Он прост в установке и часто используется в сочетании с другими клапанами давления (например, компенсаторами давления) для повышения стабильности системы.

Параметр продукта пропорционального клапана управления потоком 2Fre10

Гидравлический
Рабочее давление (MPA)	31.5
Минимальное различие давления (МПа)	размер 10	размер 16
	0,3 ~ 0,8	0,6 ~ 1
Давление жидкости	Минеральное масло (для уплотнения NBR), фосфатный эфир (для уплотнения FPM)
Диапазон вязкости (мм2/с)	От 2,8 до 380
Диапазон температуры жидкости давления (℃）	-20 до +70
Гистерезис (%)	＜ ± 1qmax
Повторяемость (%)	＜ 1 Qmax
Распространение образца (%)	＜ ± 2
Установка	необязательный
Вес (кг)	6	8.3
Электрический
Тип напряжения	DC 24V
Сопротивление катушки соленоида (ω)	Холодное значение при 20 ℃ 10, максимальное теплое значение 13,9
Максимум Власть (VA)	50
Индуктивность (MH)	От 6 до 8
Частота осциллятора (кГц)	2.5
VT-5010S30 Спрос изоляции IP65	IP65

Функции:Функция продукта и применение пропорционального клапана управления потоком 2Fre10

▶ Клапан с компенсатором давления для компенсации под давлением управления потоком

▶ Приведение в действие через пропорциональный соленоид

▶ С обратной связью с электрическим положением контрольного отверстия

▶ Катушка преобразователя положения может быть перемещена в осевом направлении, что облегчает регулировку нулевой точки управляющего отверстия без необходимости прикосновения к электронике (электрическая гидравлическая)

▶ Минимальное изменение выборки клапана и электрического усилителя VT 5004 (отдельный порядок)

Приложение:

Двухсторонний клапан управления пропорциональным потоком 2Fre10 широко используется в промышленных гидравлических системах и техническом технике. Клапан 2FRE10 регулирует скорость гидравлических цилиндров или двигателей в экскаваторах, кранах, вилочных погрузчиках и другое оборудование для достижения плавного движения и оптимизированной эффективности.

Функция и раздел пропорционального клапана управления потоком 2Fre10

Тип 2FRE. Пропорциональные клапаны управления потоком имеют двухстороннюю функцию. Они могут, из приложенного значения команды электрического, регулировать поток, который является давлением и в значительной степени компенсировать температуру.

Они в основном составляют корпус (1), пропорциональный соленоид с индуктивным преобразователем положения (2), измерением отверстия (3), компенсатором давления (4), ограничителем инсульта (5), а также необязательным контрольным клапаном (6).

Настройка потока определяется (0 бис 100 %) в потенциометре значения команды. Применяемое значение команды вызывает через усилитель, а также пропорциональный соленоид, регулировка отверстия измерения (3). Положение отверстия измерения (3) получается преобразователем положения. Любые отклонения от значения команды компенсируются контролем обратной связи положения.

Компенсатор давления (4) содержит падение давления в отверстии измерения (3) при постоянном значении. Поток, следовательно, компенсируется давлением.

Небольшой температурный дрейф достигается из -за конструкции отверстия измерения. При значении команды 0 % измерение отверстие закрыто.

В случае потери мощности или разрыва кабеля при преобразователе положения закрывается отверстие измерения. Из значения команды 0 % возможно бесплатное запуск. С помощью двух рампов в электрическом усилителе можно отложить открытие и закрытие измерения.

Через контрольный клапан (6) свободный поток возможен от B до A.

Нарастание Пропорциональный клапан управления потоком 2Fre10

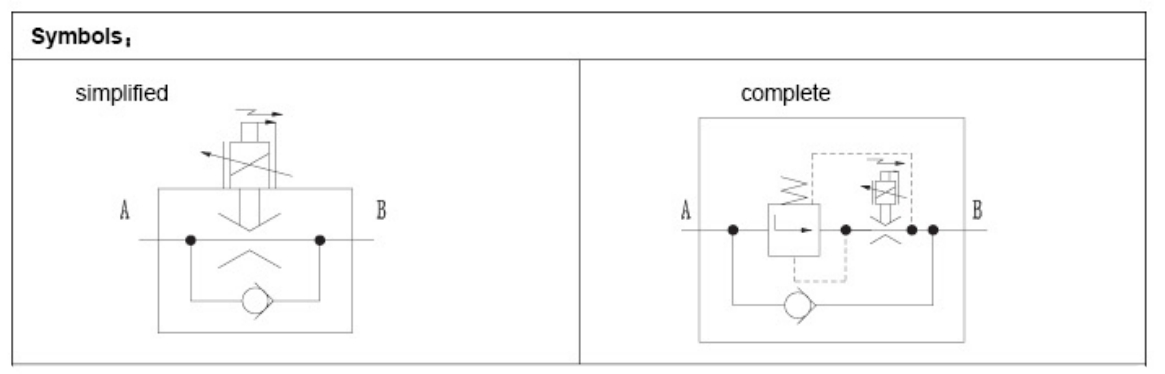

Символы пропорционального клапана управления потоком 2fre10
