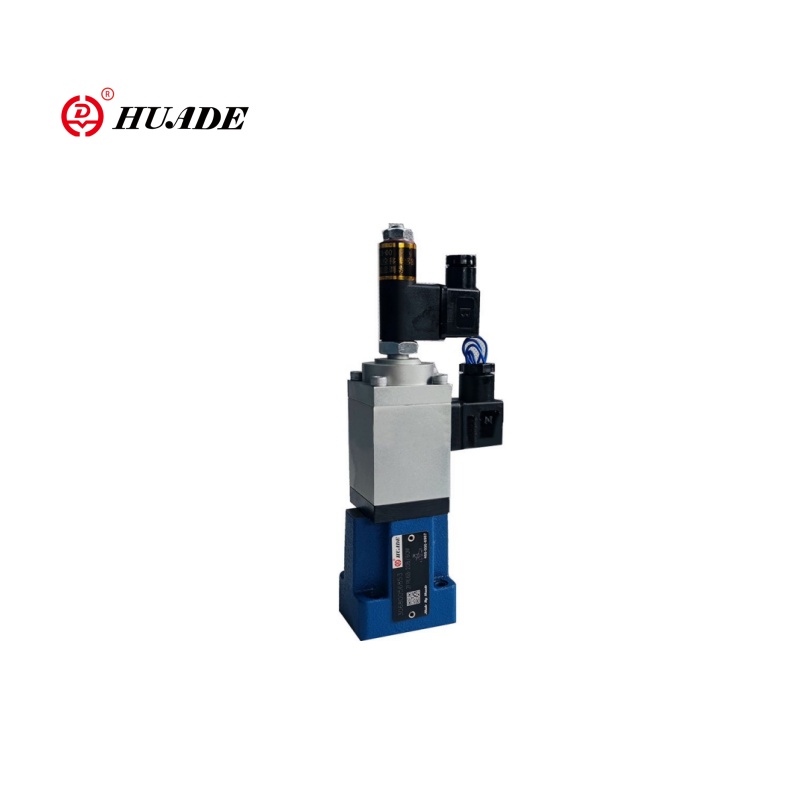

Пропорциональный клапан управления потоком 2fre6

Пропорциональный клапан управления потоком 2Fre6 контролирует скорость потока через 0 ~ 10 В / 4 ~ 20 мА для достижения точной регуляции скорости. 2Fre6 Пропорциональный клапан имеет функцию компенсации давления, которая может гарантировать, что на скорость потока не влияет колебания давления нагрузки и поддерживать стабильную скорость потока. Этот клапан 2Fre6 подходит для гидравлических систем с ограниченным пространством и для требований динамического регулирования потока.

Параметр продукта пропорционального клапана управления потоком 2fre6

Гидравлический
Гистерезис	＜ ± 1%Qmax
Повторяемость	＜ 1%Qmax
Степень загрязнения (мкм)	≤20
Давление жидкости	Минеральное масло (для уплотнения NBR), фосфатный эфир (для уплотнения FPM)
Диапазон вязкости (мм2/с)	От 2,8 до 380
Диапазон температуры жидкости давления (℃）	-20 ~+70
Установка	необязательный
Электрический
Тип напряжения	Ток
Сопротивление катушки соленоида (ω)	Холодное значение при 20 ℃ 5,4, максимальное теплое значение 8.2
Максимум Власть (VA)	50
Индуктивность (MH)	От 6 до 8
Частота осциллятора (кГц)	2.5

Функция продукта и применение пропорционального клапана управления потоком 2Fre6

Функции:

▶ Клапан с компенсатором давления для компенсации давления контроля потока

▶ Приведение в действие через пропорциональный соленоид

▶ С обратной связью с электрическим положением контрольного отверстия

▶ Катушка преобразователя положения может быть перемещена в осевом направлении, что облегчает регулировку нулевой точки управляющего отверстия без необходимости прикосновения к электронике (электрическая гидравлическая)

▶ Управление потоком возможна в обоих направлениях, используя сэндвич -пластину выпрямителя

Приложение:

Двухсторонний пропорциональный клапан управления потоком 2FRE6 широко используется в промышленной автоматизации и машинах, экскаваторах/погрузчиках и других техническом технике, металлургии и тяжелом оборудовании, оборудовании и лабораториях тестирования и т. Д.

 Функция и раздел пропорционального клапана управления потоком 2Fre6

Тип 2FRE ... пропорциональные клапаны управления потоком имеют двухстороннюю функцию. Они могут, из приложенного значения команды электрического, регулировать поток, который является компенсацией давления и температуры.

Они в основном составляют корпус (1), пропорциональный соленоид с преобразователем индуктивного положения (2), измерением отверстия (3), компенсатором давления (4), а также дополнительным контрольным клапаном (5).

Пропорциональный клапан управления потоком 2fre 6 B

Настройка потока определяется (от 0 до 100 %) в потенциометре значения команды. Приложенное значение команды регулирует через усилитель, а также пропорциональный соленоид, отверстие измерения (3). Положение отверстия измерения (3) получается с помощью преобразователя индуктивного положения. Любые отклонения от значения команды компенсируются контролем обратной связи.

Компенсатор давления (4) содержит падение давления в отверстии измерения (3) при постоянном значении. Поток, следовательно, компенсируется нагрузкой.

Небольшой температурный дрейф достигается из -за конструкции отверстия измерения.

При значении команды 0 % измерение отверстие закрыто.

В случае потери мощности или разрыва кабеля при преобразователе положения закрывается отверстие измерения.

Из значения команды 0 % возможно бесплатное запуск. Через два рампа в электрическом усилителе можно отложить открытие и закрытие измерения B

Отверстие.

Через контрольный клапан (5) свободный поток возможен от B до A.

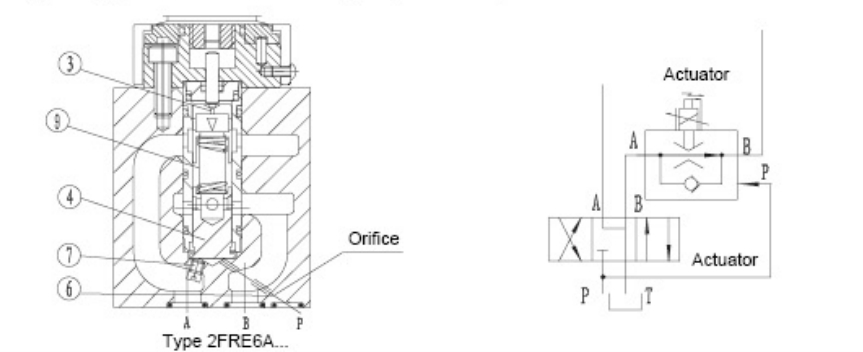

Пропорциональный клапан управления потоком тип 2Fre 6 A:

Функция этого клапана в принципе такая же, как клапан типа 2Fre 6 B:

Чтобы подавить прыжок запуска, когда будет открыто приложение измерения (3) (значение команды> 0%), существует положение о компенсаторе давления (4), которое должно быть закрыто через порт P (6). Внутреннее соединение (7) между портом A и компенсатором давления (4) подключено. Через внешний порт P (6) давление в порту P, до того, как направленный клапан (8) действует на компенсатор давления (4) и удерживает его против силы пружины (9) в закрытом положении. Если направленный клапан (8) переключается с P на B, то компенсатор давления (4) перемещается из закрытого положения

в регулирующую позицию и прыжок запуска, тем самым избегается.

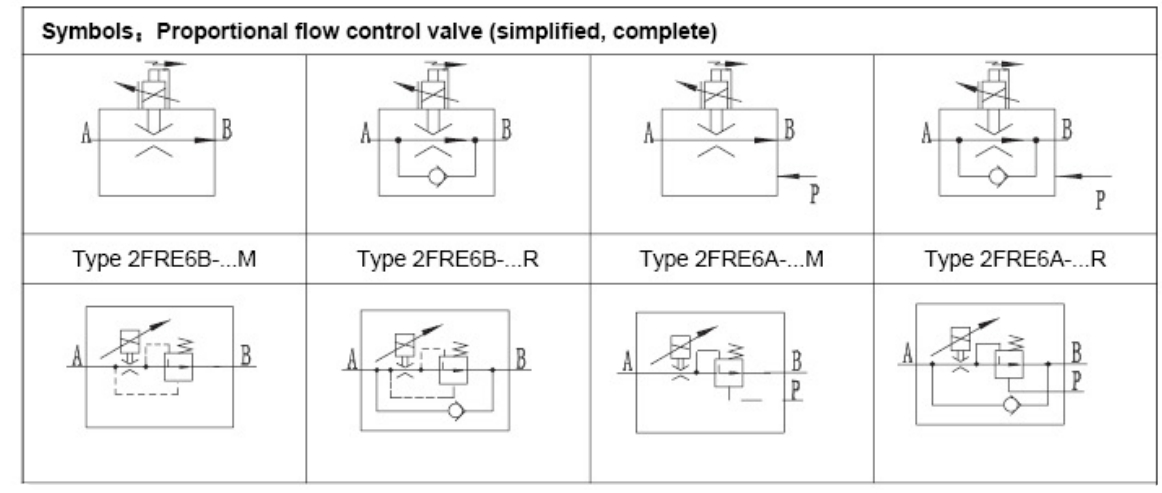

Символы пропорционального клапана управления потоком 2fre6
