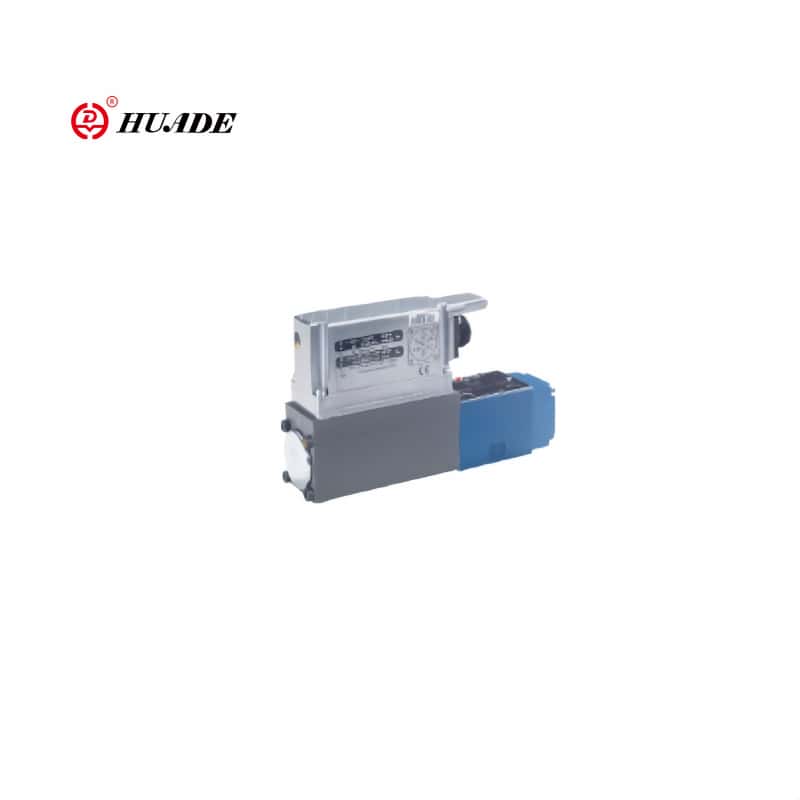

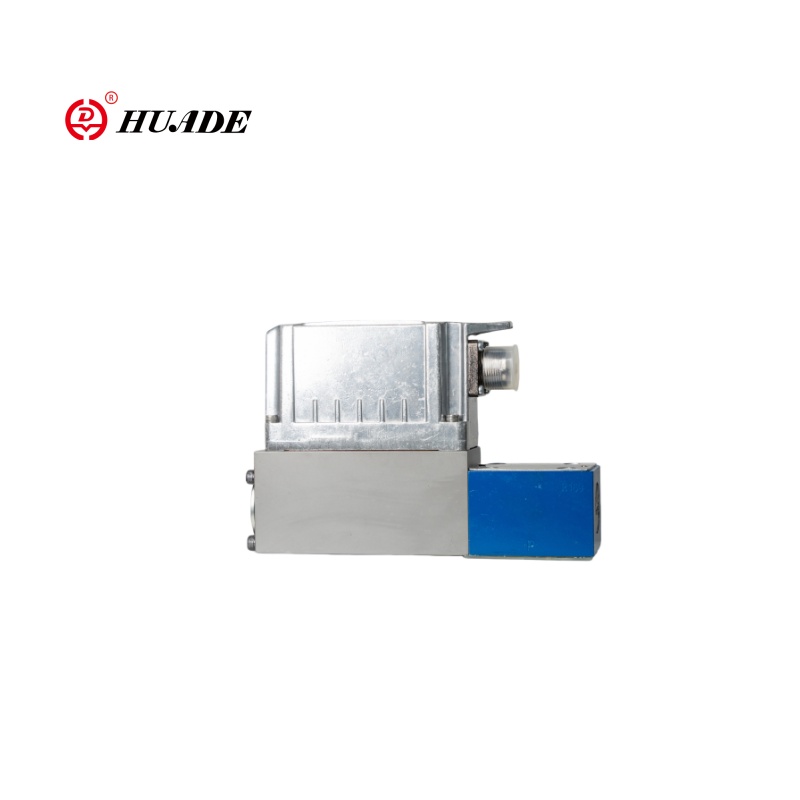

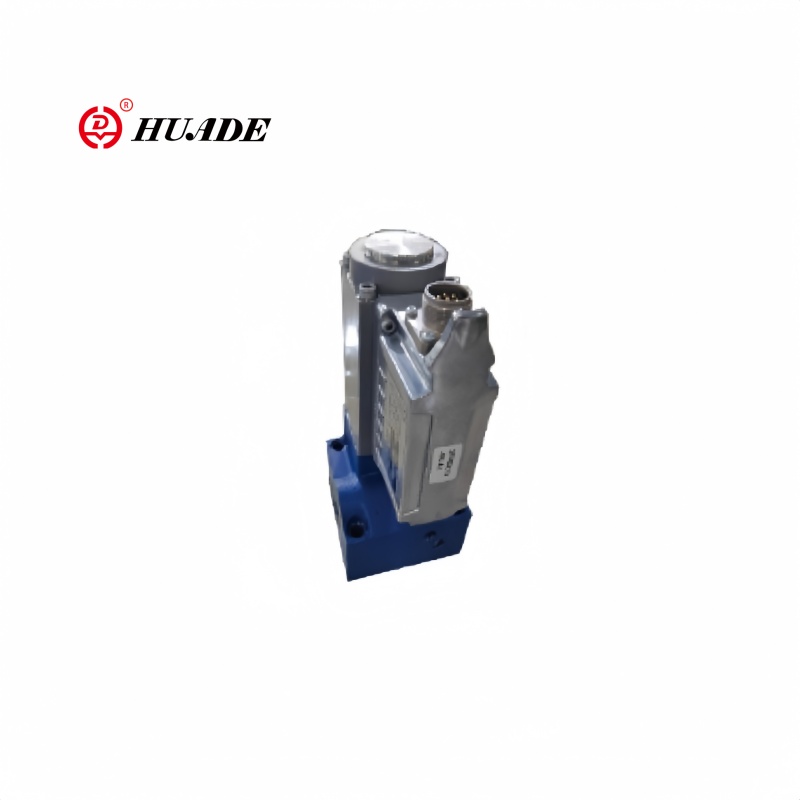

Пропорциональный клапан управления потоком 3freez-1x

Пропорциональный проточный клапан 3freez-1x является высокопроизводительным компонентом управления жидкости, который обычно используется в системах промышленной автоматизации, которые требуют точного регуляции потока или распределения соотношения потока. Клапан 3Freez-1x является электронным контролируемым пропорциональным регулятором (вход сигнала 0-10V/4-20MA). Давление обычно может достигать 315BAR, подходящего для гидравлических систем высокого давления. Пропорциональный клапан потока 3Freez-1x клапан может быть интегрирован с системами ПЛК и DCS и поддерживает Modbus и другие протоколы связи. Пропорциональный клапан 3freez-1x контролирует скорость потока через долю электрических сигналов, реализует беспроблемную регуляцию скорости привода и повышает точность отклика системы.

Параметр продукта пропорционального клапана управления потоком 3freez-1x

Особенность продукта и применение пропорционального клапана управления потоком 3freez-1x

Функции

▶ Прямо контролируемые клапаны управления потоком NG6 и NG10 с бортовой электроникой и преобразователем индуктивного положения

▶ С контролем положения, минимальным гистерезисом <1 %, см. Технические данные

▶ Функция трехсторонней дороги определяется тем, как назначаются гидравлические порты (остаточный поток проходит через порт P, 3-й путь)

▶ Регулируемые с помощью контролируемого положения соленоида, преобразователя положения и встроенной электроники

▶ Для прикрепления подростковой планы конфигурация монтажного отверстия NG6 до ISO4401-03-02-0-94, NG10-ISO 4401-05-04-0-94

▶ Sublates в соответствии с листом каталога, RE 45053 для NG6, Re 45055 для NG10 (порядок отдельно)

▶ Подключаемый разъем в DIN 43563-AM6, см. Каталог RE ​​08008 (заказа отдельно)

▶ Данные для бортовой триггерной электроники

• Соответствует директивам CE, EMC

В 61000-6-2: 2002-08

И 61000-6-3: 2002-08

• UB = 24VVNOM DC

• Электрическое соединение 6p+pe

• Приведение сигнала

-Standard 0 ...+10V (A1)

• Кривая клапана, откалиброванная на заводе

Приложение:

Пропорциональный проточный клапан 3freez-1x широко используется в гидравлических системах, строительном механизме, машинах для формования инъекций, машинах, связанных с хит, химического управления/процесса и т. Д. Модель, защищенная от взрыва, также может использоваться в оборудовании для автоматизации в опасных местах, таких как нефть и природный газ.

Функция и раздел пропорционального клапана управления потоком 3freez-1x

Общий

Тип 3Freez пропорциональные клапаны управления потоком с управлением положением и встроенной электроникой доступны в номинальных размерах 6 и 10. Они приводятся в действие посредством пропорционального соленоида с индуктивным преобразователем положения. Гистерезис составляет <1 %.

Встроенная электроника откалибрована на заводе и обеспечивает быстрое время отклика. Конструкция корпуса клапана такова, что остаточный поток проходит через Port P.

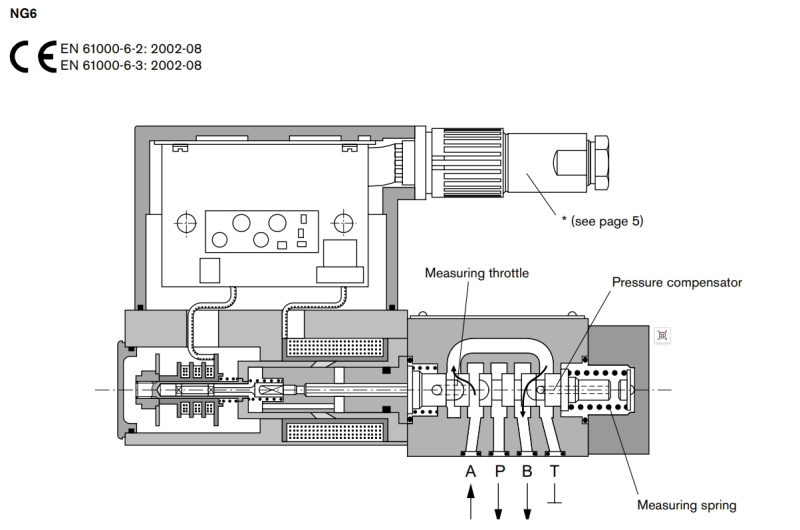

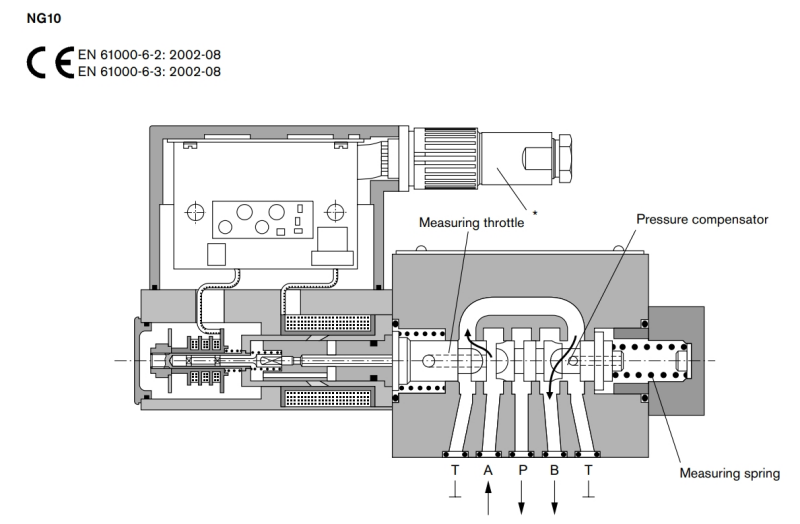

Основной принцип

Чтобы отрегулировать скорость потока масла из B, в триггерной электронике устанавливается установленная точка. Основываясь на этой установке, электроника управляет соленоидной катушкой как функцией сигнала из преобразователя положения. Контроль положения обеспечивает очень низкий гистерезис. Открытие клапана определяется краями измерения на катушке, а компенсатор интегрированного давления сравнивает падение давления с помощью измерительной пружины с 8 бар. Компенсатор давления с измерением пружины регулирует давление перед краем дросселя в соответствии с упрощенной формулой: «Давление нагрузки плюс сила измерения пружины». Таким образом, падение давления над краем измерения поддерживается на постоянном уровне.
